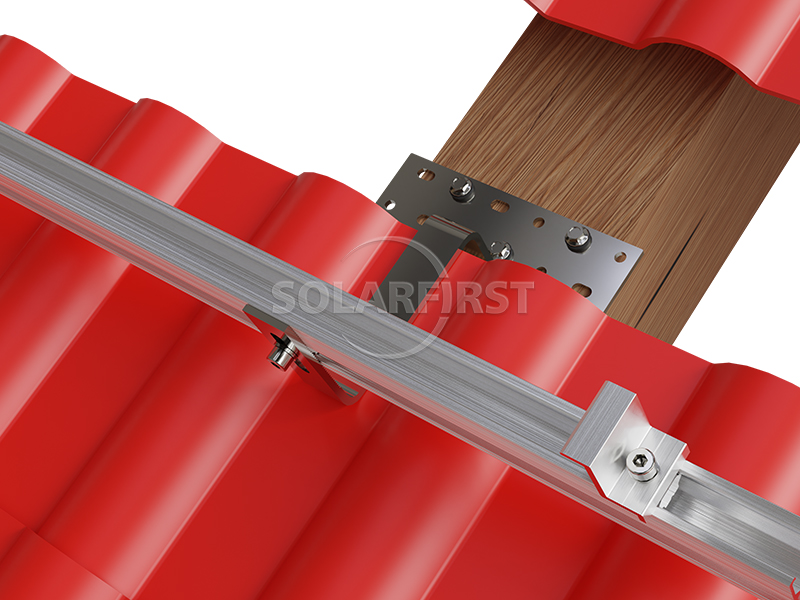

Um sistema de suporte para painéis fotovoltaicos (PV) em telhados é um sistema projetado especificamente para suportar painéis em telhados inclinados com telhas. Ele consiste principalmente em três componentes: ganchos (que se conectam às vigas do telhado), trilhos-guia (que suportam os painéis PV) e grampos (que fixam os componentes). Sua principal característica é que os pontos de tensão ficam ocultos sob as telhas, utilizando ganchos que atravessam as juntas das telhas para se conectar à camada estrutural, proporcionando uma base estável para o sistema PV sem comprometer significativamente a integridade do telhado. Este sistema é adequado para diversos tipos de telhas, incluindo telhas cerâmicas, telhas esmaltadas e telhas de ardósia, e geralmente é feito de aço inoxidável ou liga de alumínio. Ele deve atender aos requisitos de resistência ao vento e à neve, e sua vida útil geralmente é superior a 25 anos.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

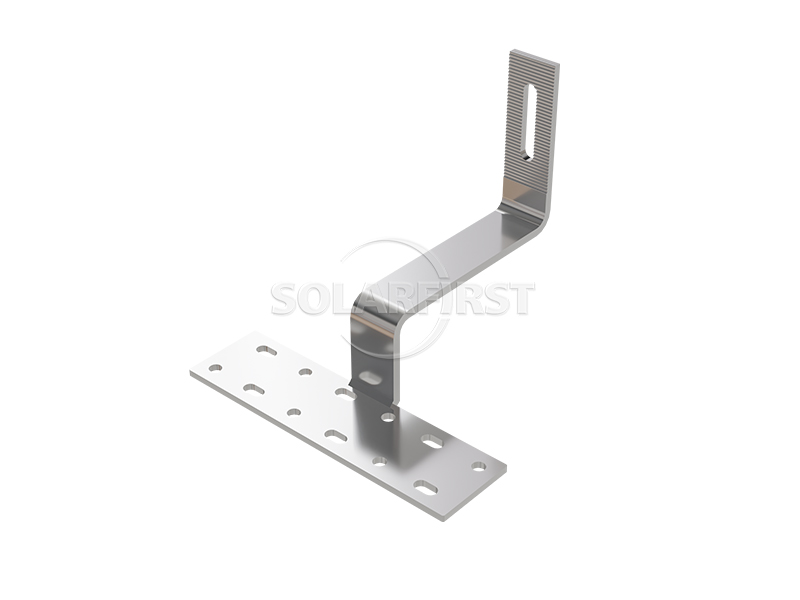

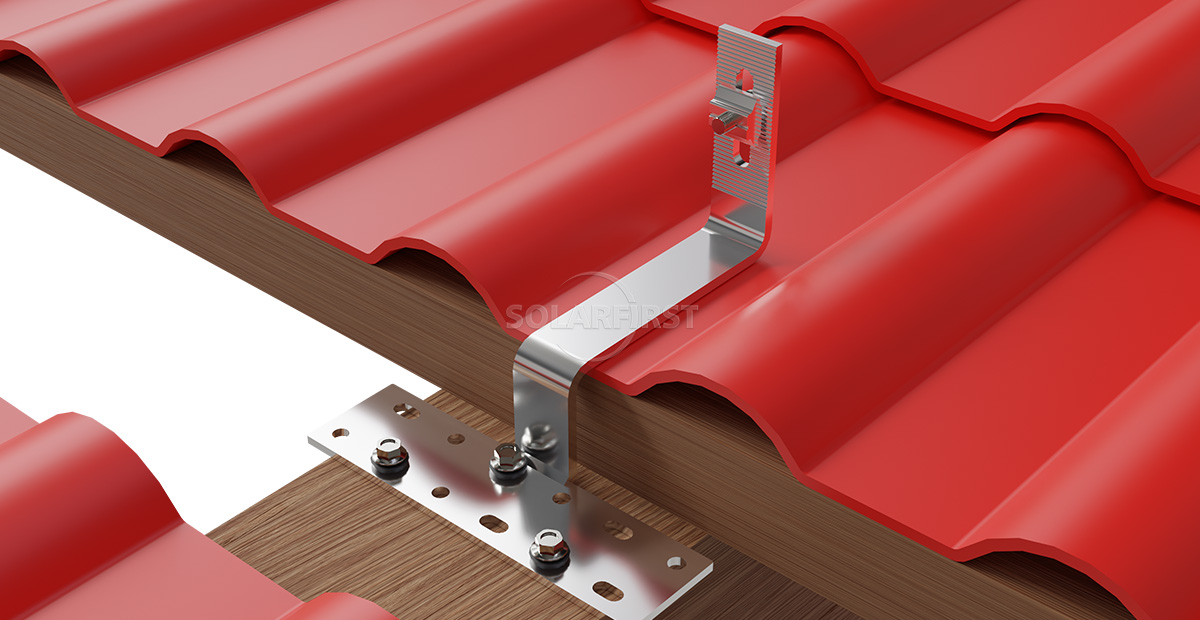

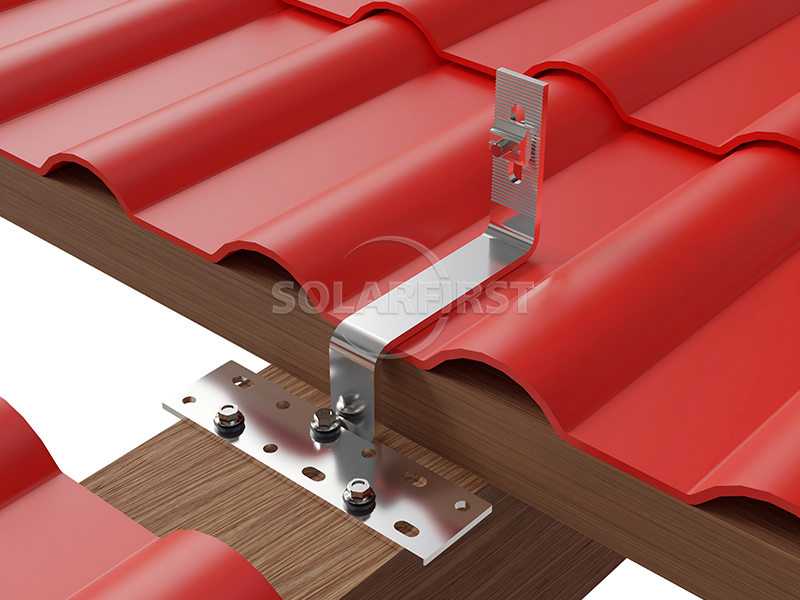

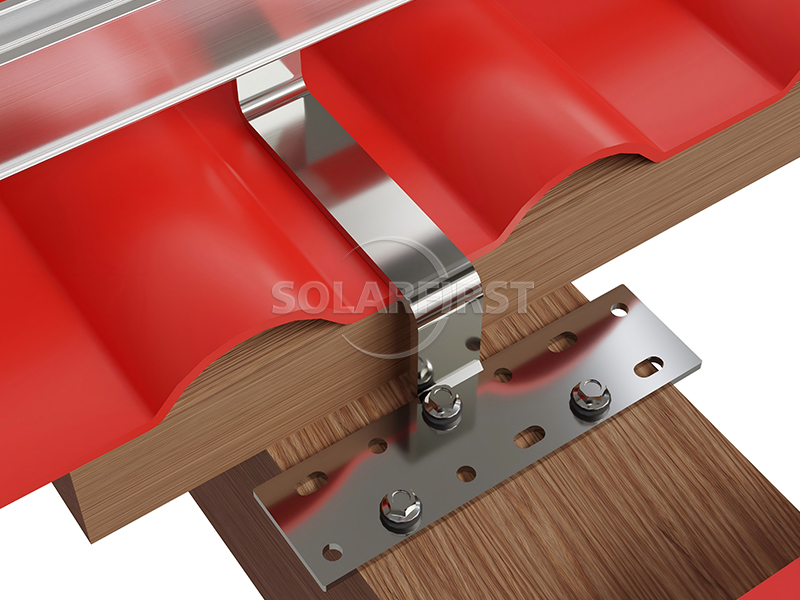

Estruturalmente, os ganchos para painéis fotovoltaicos (PV) em telhados são tipicamente componentes metálicos em forma de L ou quase J, consistindo em uma placa de base (a placa inferior conectada à viga de madeira) e um braço vertical (uma placa vertical que se estende para cima para fixar o trilho guia). O braço vertical geralmente possui ranhuras de ajuste ou furos de posicionamento para conexão e fixação ao trilho guia. A base do gancho é fixada à estrutura do telhado com parafusos ou parafusos autoatarraxantes. O braço vertical se estende através das frestas das telhas até a superfície das telhas, e o trilho guia é então conectado ao braço vertical com parafusos em T. Um bloco de pressão acima do trilho guia finalmente fixa o módulo fotovoltaico.

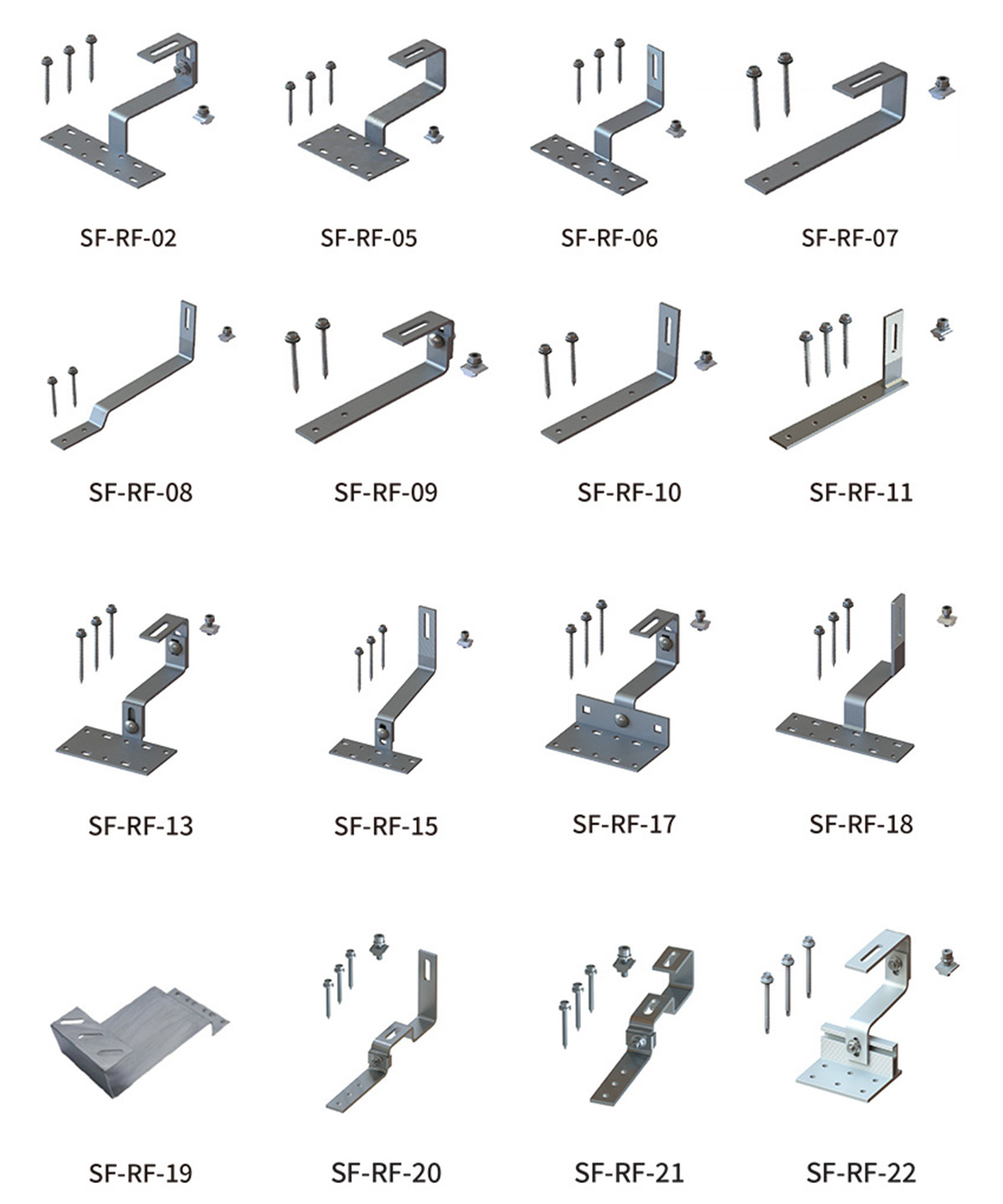

Diferentes tipos de telhas exigem diferentes formatos de gancho. Por exemplo, telhas cerâmicas/esmaltadas geralmente utilizam ganchos curvos, com a curvatura do braço vertical correspondendo à curvatura do verso da telha para garantir um bom encaixe após o reposicionamento. Telhas planas frequentemente utilizam ganchos de braço reto ou ajustáveis. Telhas com ranhura dupla, telhas romanas e telhas espanholas também possuem seus próprios modelos de gancho específicos. As tendências de produtos recentes tendem a favorecer designs de ganchos ajustáveis com capacidades de ajuste multidirecional, que se adaptam a diferentes ângulos de telhado, espaçamento entre vigas e espessuras de telha por meio de encaixe dentado, ranhuras longas e outros métodos.

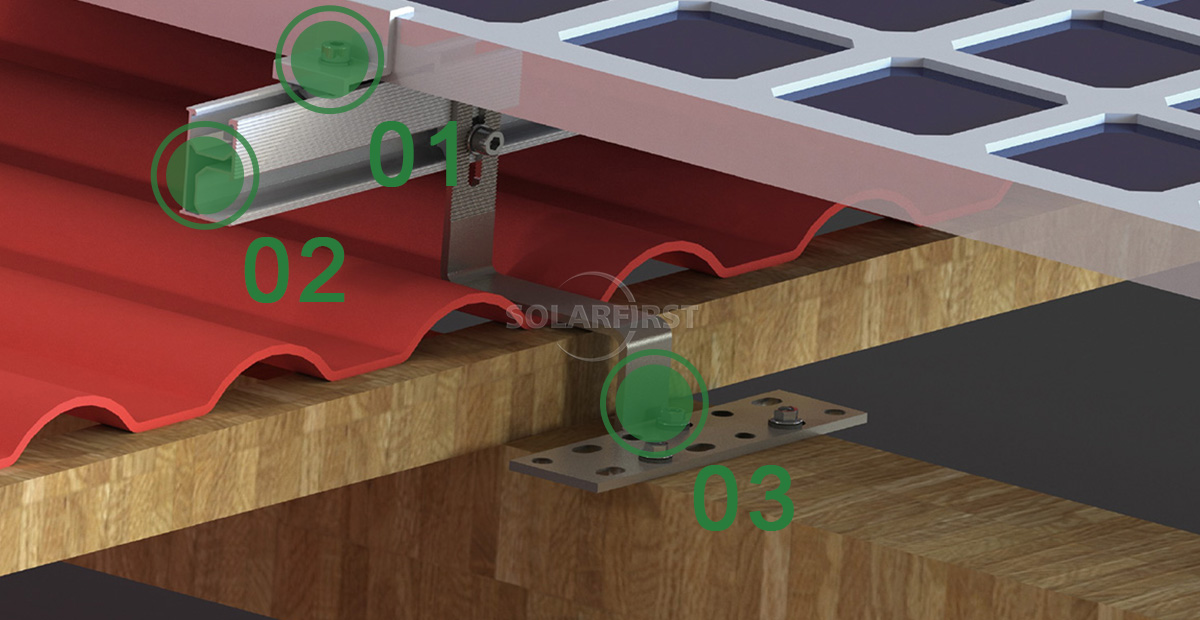

Componentes do produto
Vantagem
▪ Compatibilidade com vários tipos de ladrilhos:
Os produtos geralmente oferecem modelos específicos adequados para vários tipos de telhas, incluindo telhas em formato de S, telhas planas, telhas romanas e telhas de ardósia. Ganchos universais ajustáveis também estão disponíveis para atender às necessidades de instalação da maioria dos telhados de telha.
▪ Instalação relativamente conveniente:
Utilizando conexões aparafusadas, a instalação geralmente elimina a necessidade de perfuração ou soldagem no local. Alguns projetos modulares requerem apenas 3 a 4 peças e, no máximo, três ferramentas, economizando tempo de construção no local.
▪ Excelente resistência às intempéries:
Os principais componentes são normalmente feitos de aço inoxidável 304 ou liga de alumínio de alta resistência AL6005-T5, oferecendo excelente resistência à corrosão e permitindo o uso a longo prazo em diversos climas externos.
▪ Resistência estrutural confiável:
Os produtos, projetados profissionalmente, possuem uma resistência à tração em um único ponto superior a 400 kg, resistindo eficazmente ao vento, à neve e a outras cargas naturais, garantindo o funcionamento seguro do sistema fotovoltaico.
▪ Design flexível e ajustável:
Ganchos ajustáveis geralmente permitem ajustes de altura e posição de instalação para se adequarem a diferentes espessuras de telha e posições das vigas estruturais do telhado, reduzindo o trabalho de corte e ajuste no local.
▪ Design relativamente flexível e ajustável:
Os ganchos ajustáveis geralmente permitem ajustes de altura e posição de instalação para se adequarem a diferentes espessuras de telha e posições das vigas estruturais do telhado, reduzindo o trabalho de corte e ajuste no local. Isso ajuda a manter a integridade do telhado: como a estrutura principal é instalada sob as telhas, geralmente não há necessidade de fazer furos adicionais nas telhas, o que ajuda a reduzir o impacto na integridade e aparência geral do telhado.
Parâmetros
| Instalação | Telhado de telha |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Telhados residenciais inclinados tradicionais: Construção de centrais de energia fotovoltaica (FV) distribuídas para diversos tipos de telhados de telha e telha cerâmica, como casas de campo e residências rurais autoconstruídas.
▪ Telhados de telha em edifícios comerciais: Projetos de energia fotovoltaica em telhados de edifícios comerciais com coberturas de telha, como hotéis, clubes e prédios de escritórios.
▪ Retrofit fotovoltaico de telhados de edifícios antigos preservados: Projetos de instalação de painéis fotovoltaicos em edifícios antigos ou históricos, utilizando telhas de ardósia, telhas de estilo antigo, etc.
▪ Novos telhados equipados com painéis fotovoltaicos: Telhados de telha recém-construídos, com condições de instalação fotovoltaica pré-planejadas, podem ser instalados diretamente usando um sistema de fixação por gancho e laço.
▪ Retrofit fotovoltaico de telhados residenciais existentes com telhas: Instalação de painéis fotovoltaicos em telhados residenciais existentes com telhas. Como os sistemas de fixação por gancho e laço geralmente não exigem grandes adaptações nas telhas, eles são relativamente adequados para esse tipo de projeto de retrofit.
Observações importantes:
▪ Problemas de correspondência de peças:
Diferentes tipos de azulejos possuem modelos de ganchos correspondentes. Antes da instalação, recomenda-se especificar o tipo exato de azulejo (por exemplo, tipo S, tipo W, azulejo plano, etc.) para evitar ganchos incompatíveis que possam impedir o reposicionamento correto do azulejo ou causar condições inadequadas de suporte de carga.
▪ Confirmação da capacidade de carga estrutural:
Antes da instalação, recomenda-se verificar a capacidade de carga da estrutura do telhado, especialmente em edifícios mais antigos. Certifique-se de que as vigas de madeira estejam intactas e sem sinais de apodrecimento para garantir a segurança da carga.
▪ Precisão da posição de instalação:
O espaçamento e a posição dos ganchos devem ser determinados, em geral, com base em cálculos da capacidade de carga do telhado. Recomenda-se consultar projetos de construção profissionais e evitar a disposição arbitrária baseada apenas na experiência, pois isso pode afetar a resistência geral do sistema ao vento e à neve.
▪ Qualidade e instalação dos fixadores:
Para a fixação, recomenda-se o uso de parafusos autoatarraxantes de cabeça quadrada em aço inoxidável. A qualidade desses parafusos afeta diretamente a resistência da fixação dos ganchos. Durante a instalação, certifique-se de que os parafusos estejam totalmente encaixados na estrutura da viga de madeira.
▪ Reposicionamento de azulejos:
Após a instalação dos ganchos, os azulejos removidos precisam ser reposicionados para garantir que cubram adequadamente a base do gancho e se sobreponham firmemente aos azulejos ao redor.
▪ Fatores climáticos locais:
Em áreas costeiras com alta concentração de maresia, recomenda-se o uso de ganchos de aço inoxidável 316L como opção preferencial; em regiões do norte com fortes nevascas, é necessário garantir que os parâmetros de carga de neve atendam aos requisitos do projeto.
▪ Siga os procedimentos profissionais de construção:
A instalação de sistemas fotovoltaicos em telhados envolve trabalhos em grandes alturas e deve ser realizada por uma equipe de instalação profissional qualificada, seguindo rigorosamente os procedimentos de segurança.
▪ Inspeções regulares:
Recomenda-se realizar inspeções visuais regulares dos ganchos após a entrada em funcionamento do sistema (por exemplo, anualmente ou após eventos climáticos extremos) para verificar sinais de afrouxamento ou corrosão.
Resumo
Como componente essencial que conecta o telhado ao sistema de trilhos fotovoltaicos (FV), os ganchos de fixação para painéis FV em telhados oferecem uma solução viável para a instalação de usinas FV em telhados de telha sem alterar significativamente a estrutura original do telhado. Esses produtos geralmente apresentam boa adaptabilidade, alta resistência às intempéries e instalação relativamente prática, atendendo às necessidades de construção da maioria dos sistemas FV em telhados inclinados de telha.
Ao selecionar e instalar esses produtos, recomenda-se focar em indicadores-chave como compatibilidade com o tipo de telha, qualidade do material, parâmetros técnicos (especialmente cargas de vento e neve) e período de garantia, considerando também as condições climáticas locais e o uso pretendido. A vida útil total de um sistema de ganchos fotovoltaicos em telhados geralmente pode ultrapassar 25 anos, tornando-o uma das soluções de conexão básica mais consolidadas para usinas fotovoltaicas residenciais e de pequeno a médio porte com telhados de telha.
