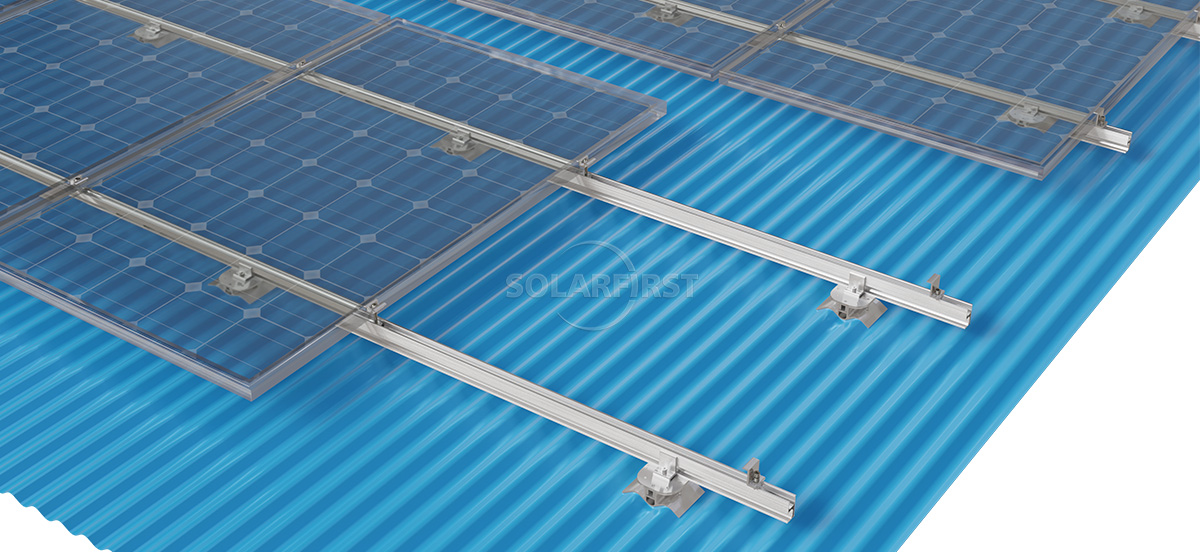

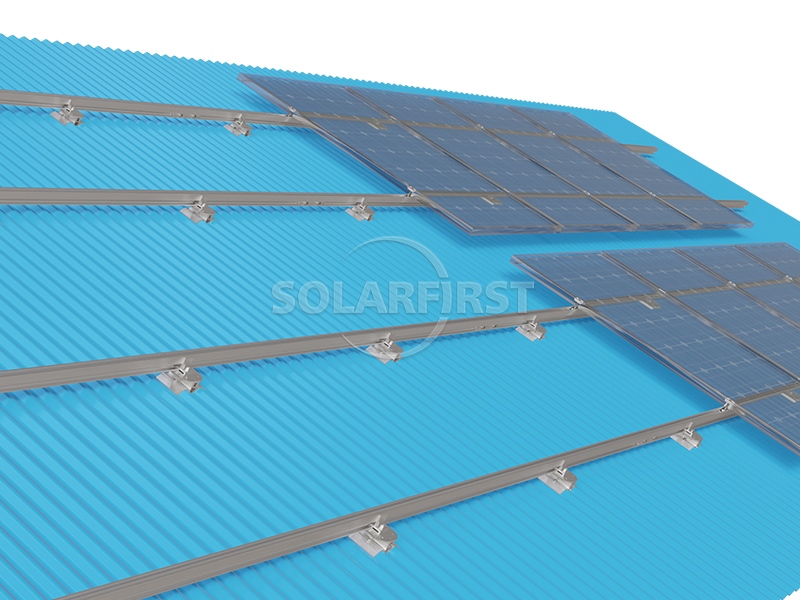

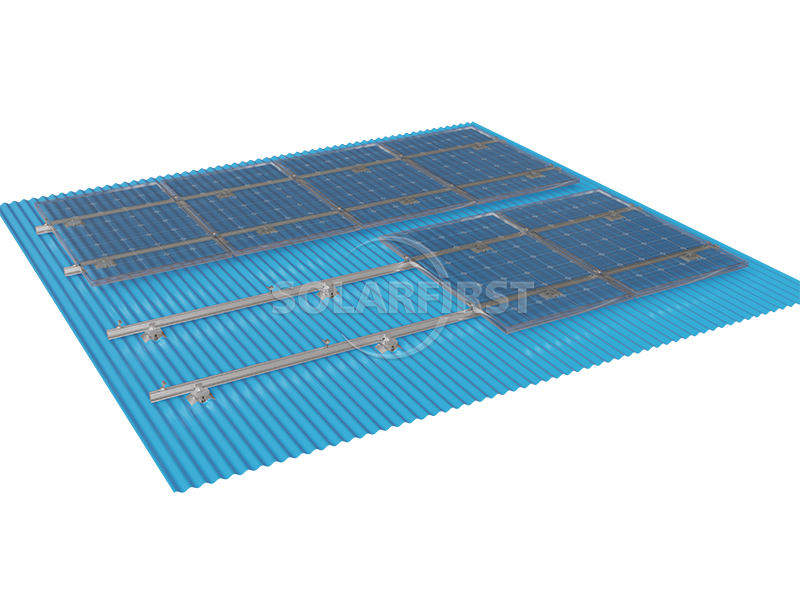

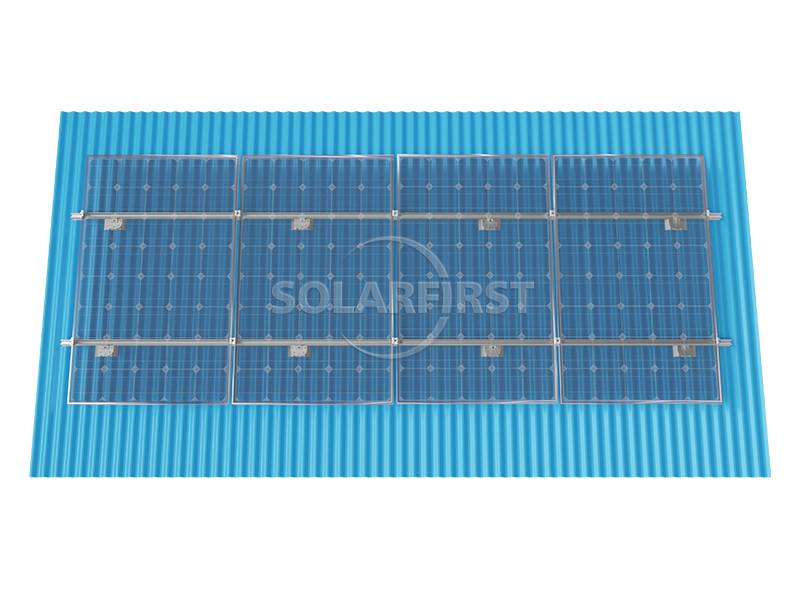

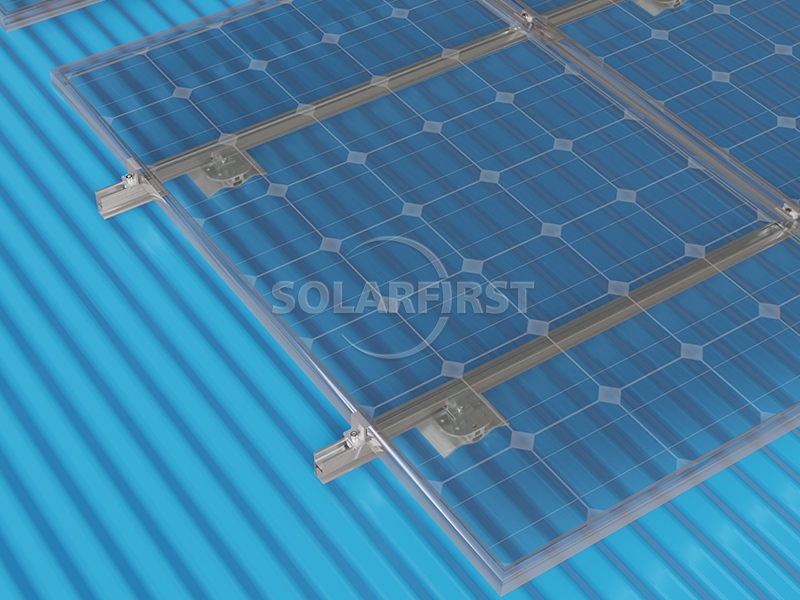

A braçadeira ondulada foi projetada especificamente para telhas de aço onduladas. Sua superfície inferior curva se adapta aos picos das telhas e, em conjunto com parafusos autoatarraxantes, fixa as terças, garantindo uma instalação estável do suporte fotovoltaico. Fabricada em liga de alumínio, é resistente às intempéries, durável e fácil de instalar.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto
A braçadeira ondulada é um conector de suporte fotovoltaico projetado especificamente para telhados de chapas de aço onduladas (ou seja, chapas de aço onduladas sinusoidais ou em forma de arco). As chapas de aço onduladas são caracterizadas por transições contínuas e arredondadas entre cristas e vales, comumente encontradas em fábricas antigas, armazéns e garagens.

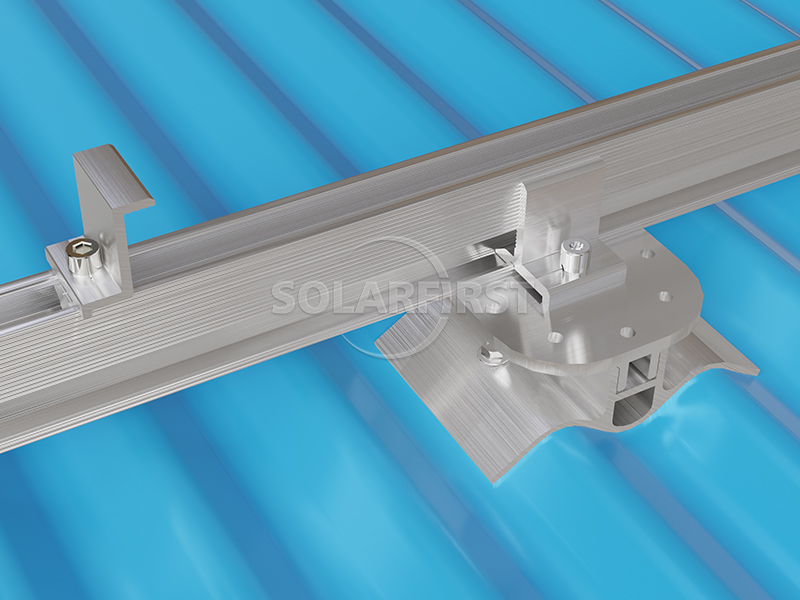

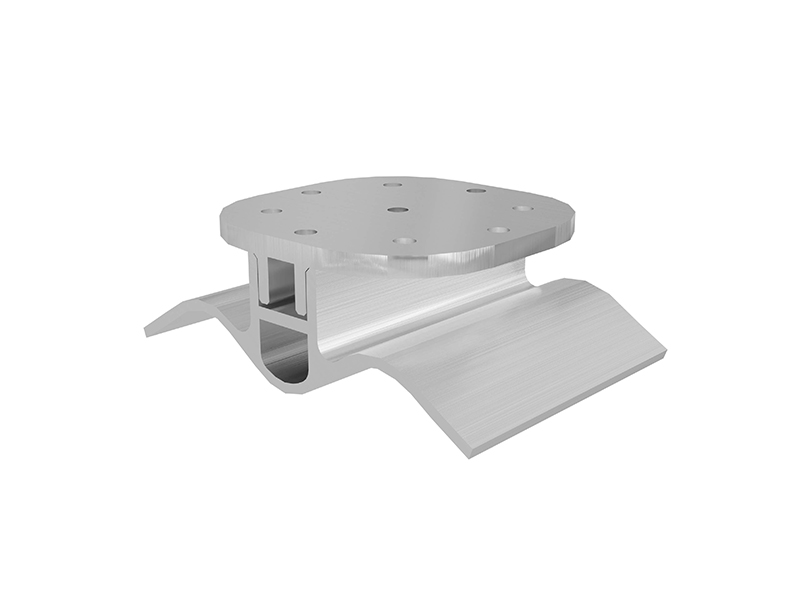

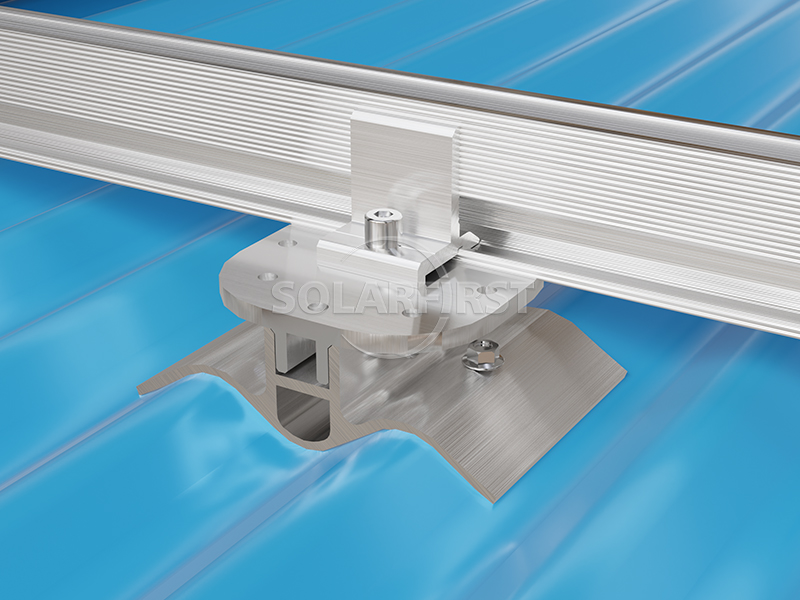

A base da braçadeira foi projetada com uma superfície curva que se adapta perfeitamente às cristas arqueadas da chapa de aço ondulada. Parafusos autoatarraxantes de aço inoxidável penetram a placa de base da braçadeira e a chapa de aço ondulada, fixando-a firmemente às terças de aço do telhado abaixo. Isso transfere com segurança a carga dos módulos fotovoltaicos e da estrutura de suporte para a estrutura principal do edifício, garantindo que todo o sistema fotovoltaico tenha excelente resistência ao vento e à neve.

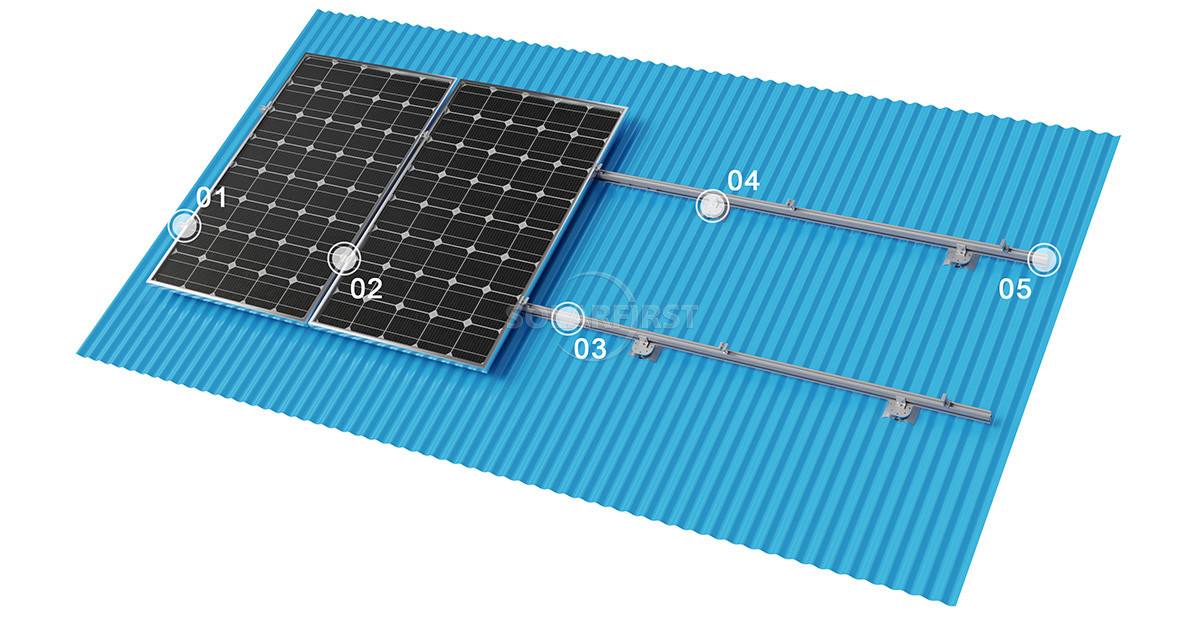

Componentes do produto
Vantagens
▶ Ajuste perfeito, distribuição uniforme de tensão
A curvatura da base da braçadeira encaixa-se perfeitamente na crista da telha ondulada, evitando danos à superfície da telha após o travamento. A grande área de contato garante uma distribuição uniforme da tensão.
▶ Segurança estrutural, alta resistência ao vento
A carga é transferida diretamente para as terças, capazes de suportar ventos superiores ao nível 12, atendendo aos padrões de segurança de usinas fotovoltaicas.
▶ Instalação fácil
O design modular requer apenas o posicionamento, travamento e fixação dos trilhos-guia no local, resultando em alta eficiência de construção.
▶ Material durável
CFabricado em liga de alumínio 6063-T5, anodizado para resistência à corrosão, e com uma vida útil externa de ≥25 anos.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Orientação de componentes | Arranjo flexível horizontal/vertical |
| Componentes aplicáveis | Compatível com módulos fotovoltaicos com e sem moldura. |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Telhados de antigas fábricas: Especialmente a adaptação fotovoltaica (FV) de telhados industriais de aço leve utilizando chapas de aço onduladas.
▪ Estufas agrícolas: Estufas e galpões para animais com telhados arqueados de chapa de aço ondulada.
▪ Estruturas temporárias ou simples: Instalação de painéis fotovoltaicos em telhados de chapa de aço ondulada para garagens, armazéns, etc.
▪ Centrais fotovoltaicas distribuídas: Qualquer projeto industrial, comercial ou residencial que utilize chapas de aço onduladas como cobertura.
Observações importantes:
▶ Confirmação do tipo de azulejo
Meça sempre a largura, a altura e a curvatura da crista da chapa ondulada com antecedência. Selecione uma braçadeira com curvatura perfeitamente compatível; caso contrário, ela pode não aderir corretamente ou danificar a superfície da chapa.
▶ O alinhamento preciso da terça é essencial.
Os parafusos autoatarraxantes devem penetrar a chapa de aço ondulada e serem inseridos na longarina de aço subjacente (profundidade efetiva ≥ 20 mm). Eles não podem ser simplesmente fixados à chapa.
▶ Impermeabilização rigorosa
Arruelas impermeáveis de EPDM devem ser instaladas no ponto de penetração do parafuso autoatarraxante, e um selante de silicone resistente às intempéries (como Dow Corning ou Sika) deve ser aplicado na superfície de contato entre a cabeça do parafuso e a braçadeira.
▶ Controle de torque
Ao apertar parafusos autoatarraxantes, não utilize torque excessivo para evitar danos ou esmagamento das ranhuras. Parafusos de cabeça sextavada interna devem ser apertados com o torque especificado para evitar afrouxamento.
▶ Inspeção regular
Recomenda-se verificar se há afrouxamento dos parafusos e envelhecimento do selante a cada seis meses ou após períodos de vento forte.
Resumo
A braçadeira ondulada é uma solução de conexão para suporte fotovoltaico desenvolvida especificamente para chapas de aço onduladas (chapas onduladas em forma de arco). Seu design principal apresenta um encaixe em forma de arco combinado com parafusos autoatarraxantes para uma montagem segura, transferindo a carga com segurança para as terças do telhado e garantindo uma instalação estável da central fotovoltaica.
Ao selecionar grampos para chapas onduladas, a compatibilidade com o tipo de chapa é fundamental. Eles devem ser usados com parafusos autoatarraxantes de aço inoxidável e medidas de impermeabilização confiáveis, e os requisitos de torque de instalação devem ser rigorosamente observados. Somente assim será possível garantir a segurança, a estabilidade e o funcionamento sem vazamentos do sistema fotovoltaico durante seus 20 anos de vida útil.

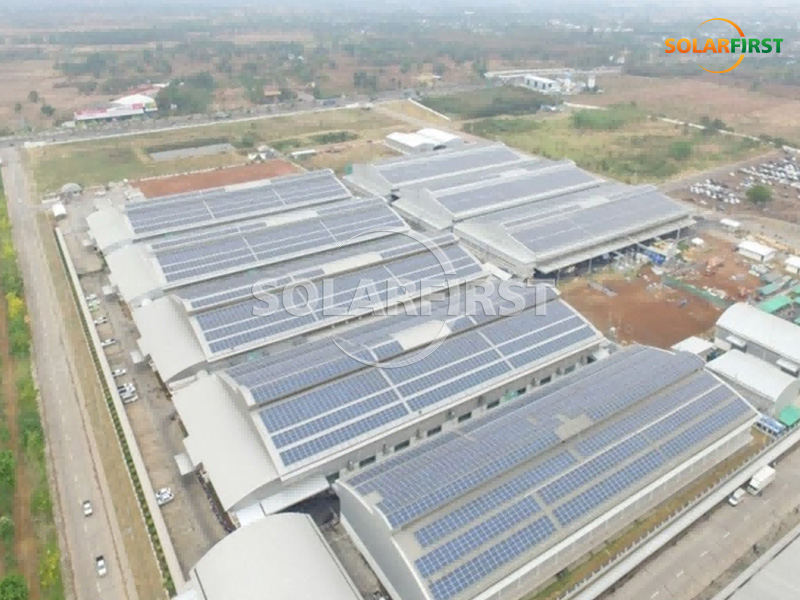

Referência do Projeto Solar First
