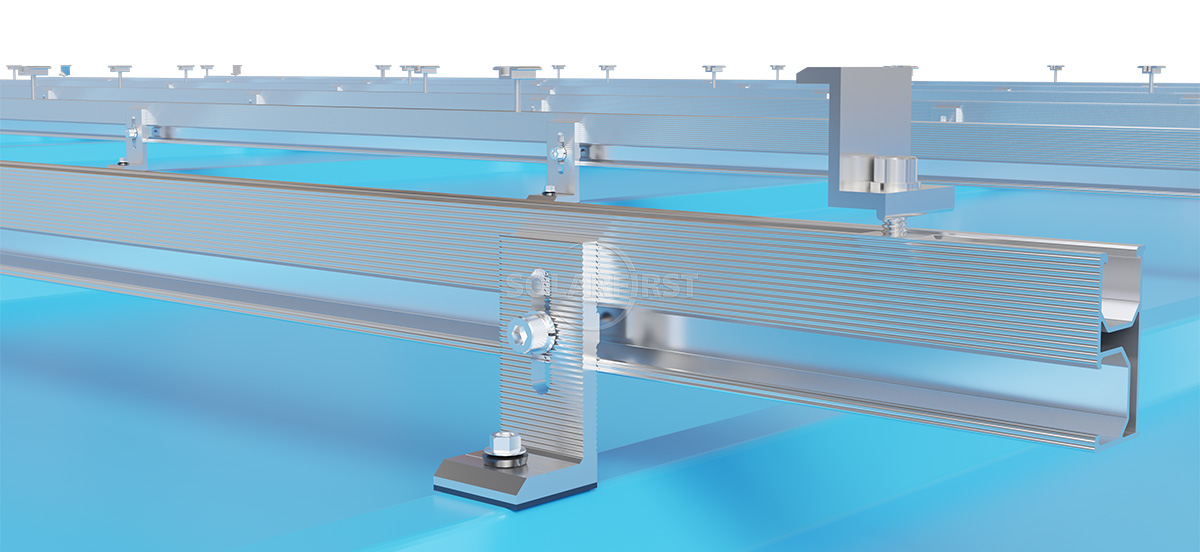

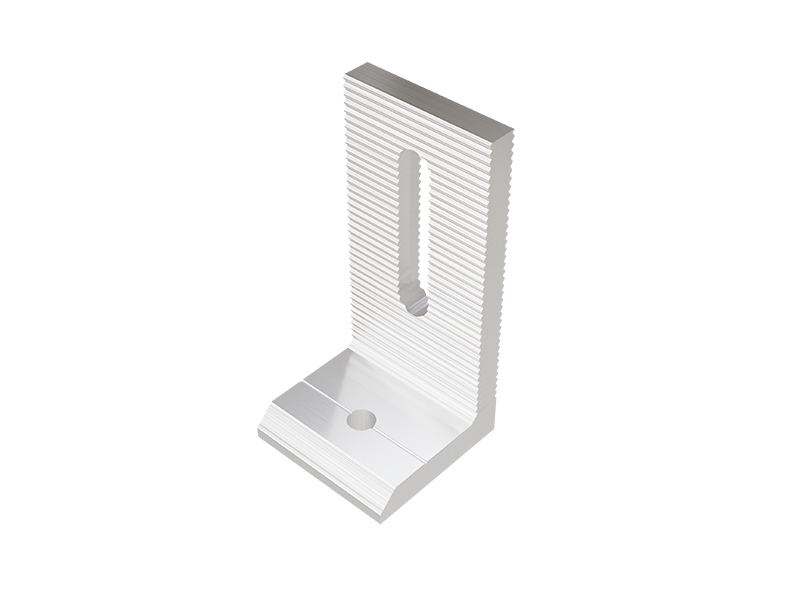

O perfil em "L" (frequentemente chamado de pé em L, suporte em forma de L ou suporte em forma de L) em um sistema de suporte fotovoltaico para telhados de aço colorido é um conector metálico simples, porém indispensável, responsável por fixar com segurança os trilhos-guia que suportam os módulos fotovoltaicos ao telhado de aço colorido. Possui um formato de ângulo reto (em forma de L), uma estrutura leve e serve principalmente como elemento de ancoragem, conectando as partes superior e inferior da estrutura.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto
O suporte em forma de L (perna em L) para sistemas fotovoltaicos (FV) em telhados de aço colorido é um conector fundamental nesses sistemas. Ele tem formato de L (ângulo reto), com uma extremidade fixada à borda ondulada do telhado de aço colorido por meio de uma braçadeira ou fixador especial, e a outra extremidade conectada e suportando o trilho FV. O suporte em forma de L em si não suporta diretamente o peso dos módulos; em vez disso, atua como um componente de transferência de força, transferindo com segurança a carga dos módulos e trilhos para a estrutura do telhado.
Este produto é comumente encontrado em projetos de sistemas fotovoltaicos distribuídos em telhados comerciais e industriais. Seu design visa fornecer uma base de instalação estável e ajustável para os painéis fotovoltaicos, sem danificar a camada impermeabilizante do telhado (quando usado com grampos).

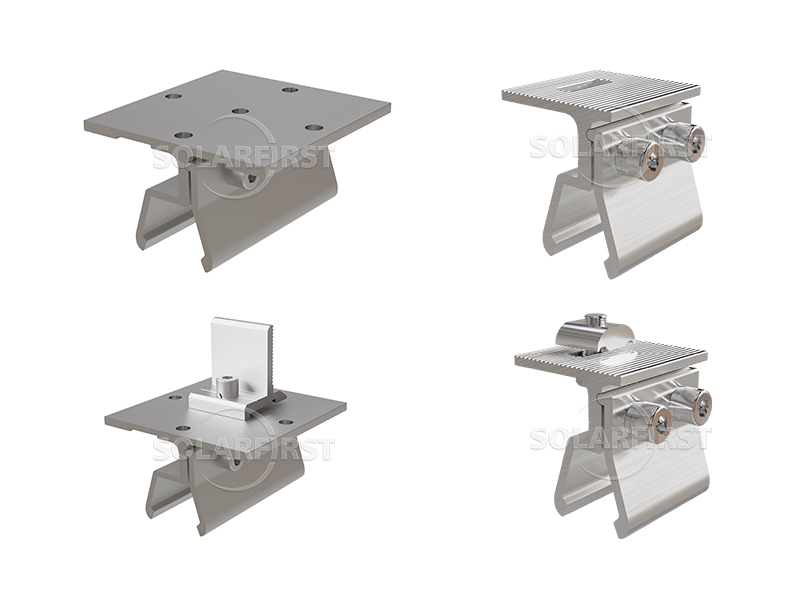

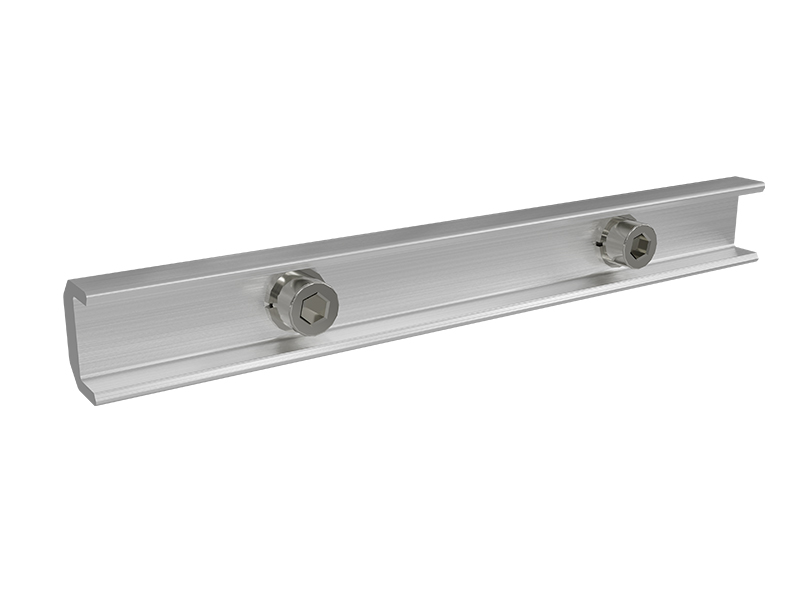

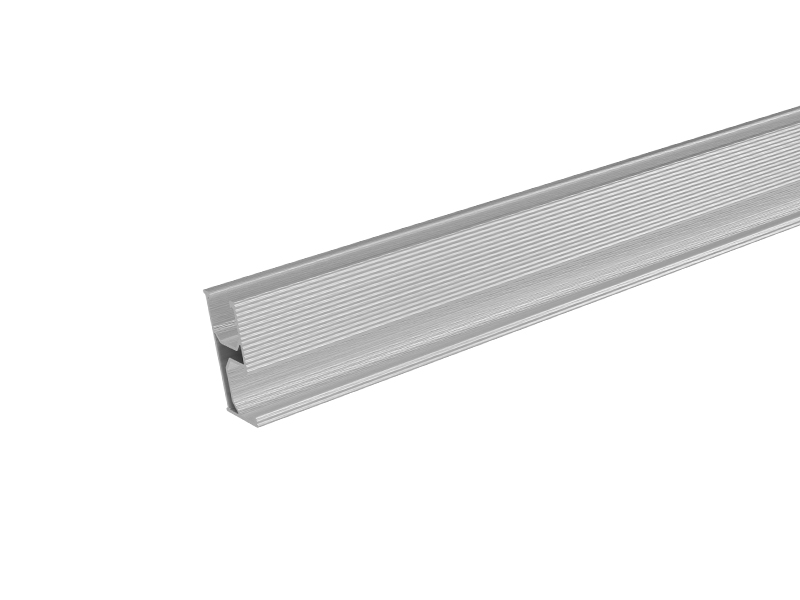

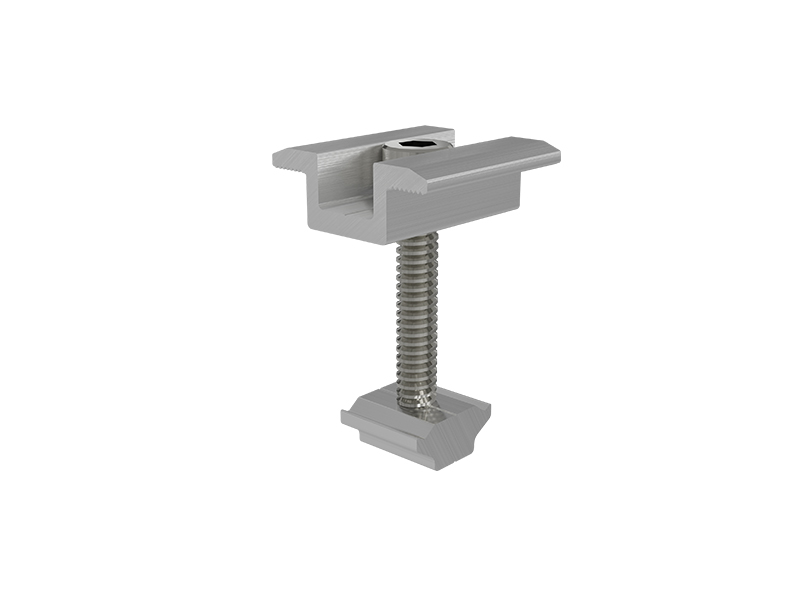

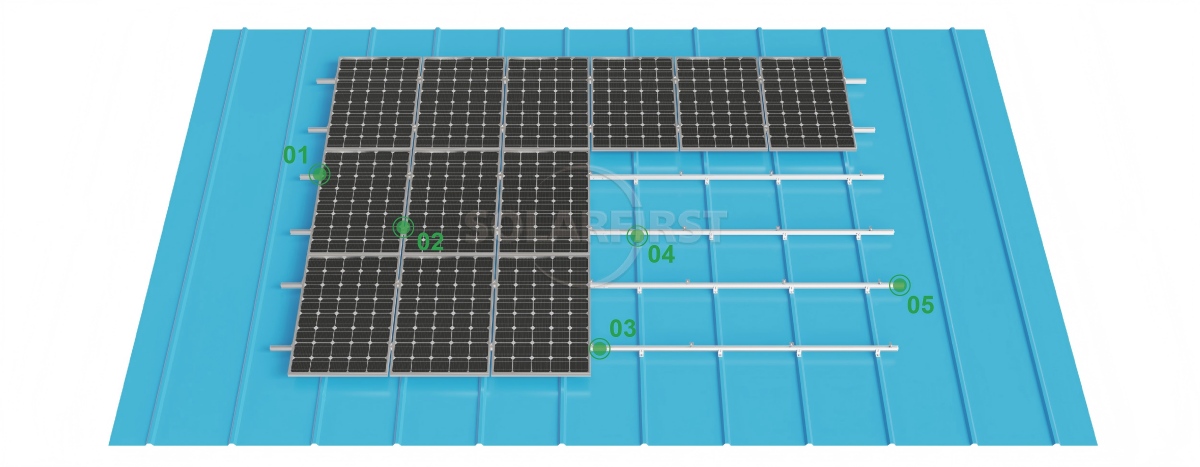

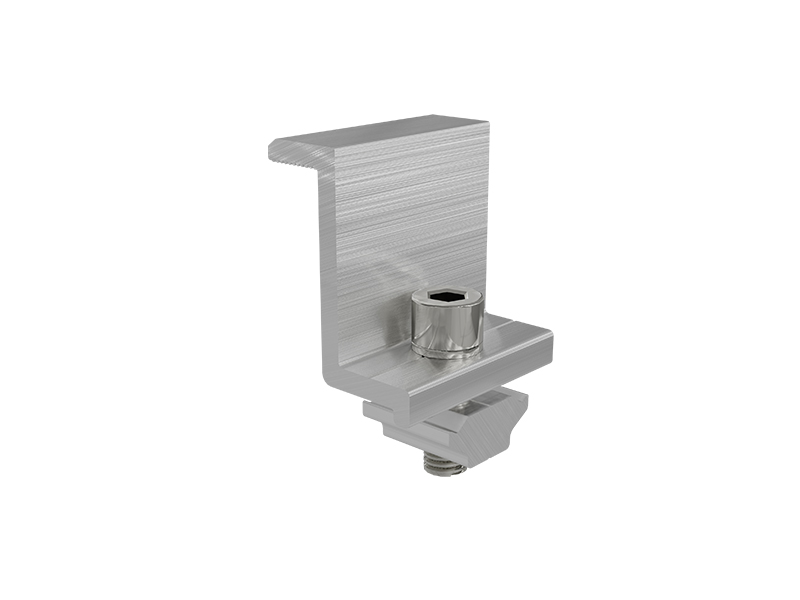

Componentes do produto
Vantagem
▶Instalação fácil
A estrutura em forma de L é simples e, com grampos padrão, permite um posicionamento rápido e fixação com parafusos, economizando mão de obra no local em comparação com a soldagem ou o uso de parafusos de expansão.
▶Impermeabilização protetora de telhados
Ao utilizar grampos especiais para fixação, não há necessidade de furar a chapa de aço ondulada, evitando fundamentalmente o risco de vazamento causado pelos furos dos parafusos.
▶Requisitos de carga reduzidos no telhado
O perfil em L de liga de alumínio é leve (aproximadamente 0,3 a 0,8 kg por conjunto), reduzindo a carga adicional sobre os telhados de edifícios fabris mais antigos.
▶Capacidades ajustáveis
Cantoneiras em L de diferentes alturas ou com ranhuras podem acomodar diferenças na altura das cristas das chapas de aço onduladas e os requisitos de nivelamento dos trilhos-guia.
▶Boa resistência à corrosão
Geralmente feito de liga de alumínio ou aço inoxidável, permanece livre de ferrugem por um longo período em ambientes industriais comuns e áreas costeiras.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Altura | 80 mm/100 mm/180 mm |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |

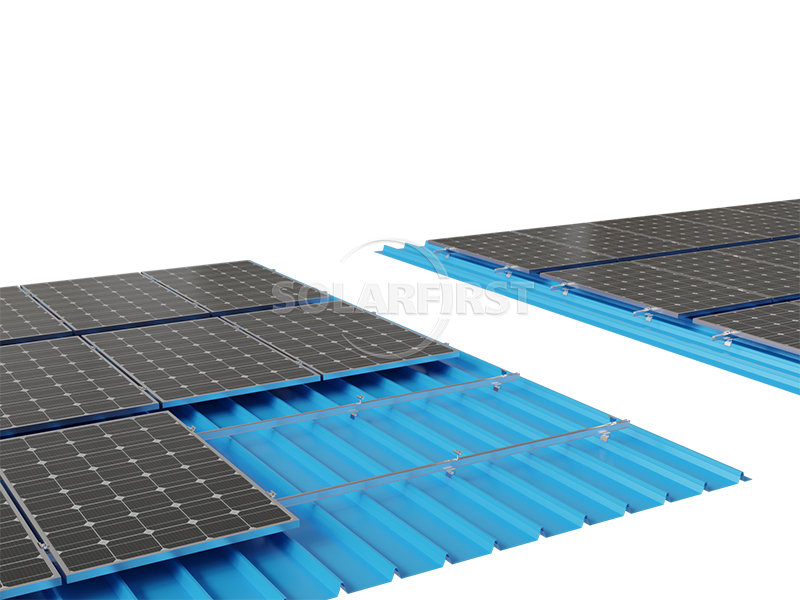

Cenários aplicáveis
▪ Edifícios fabris industriais e comerciais: Grandes telhados de aço ondulado, que exigem altos padrões de impermeabilização e rapidez na construção.
▪ Centros de logística e armazenagem: Grande área de telhado, adequada para métodos de instalação sem perfuração.
▪ Estufas agrícolas: Em telhados metálicos inclinados, o uso de grampos pode evitar danos à estrutura original.
▪ Renovação de antigos projetos fotovoltaicos: Telhados metálicos existentes não podem ser perfurados; a fixação com grampos é a solução ideal.
▪ Edifícios com requisitos rigorosos de impermeabilização: Como, por exemplo, os telhados de fábricas nas indústrias eletrônica, farmacêutica e alimentícia.
Observações importantes:
▶Confirmação do tipo de telhado
Esta braçadeira é adequada apenas para painéis de telhado metálicos com estrutura de junta vertical (Klip-Lok), e não para painéis ondulados trapezoidais ou painéis com junta angular.
▶Cálculo de carga
O número e o espaçamento das braçadeiras devem ser calculados por um engenheiro estrutural com base na velocidade do vento local, na carga de neve, no vão do telhado e em outras condições.
▶Instalação conforme as especificações
Os parafusos devem ser apertados com o torque especificado (geralmente de 16 a 20 N·m) usando uma chave dinamométrica. Apertar demais pode danificar a saliência, enquanto apertar de menos pode causar deslizamento.
▶Inspeção das Condições do Telhado
Antes da instalação, certifique-se de que os painéis do telhado estejam livres de ferrugem severa, deformações ou descascamento do revestimento; caso contrário, a força de fixação poderá ser insuficiente.
▶Inspeção regular
Recomenda-se verificar o aperto da braçadeira anualmente, especialmente após tufões ou fortes nevascas.
▶Conexão de aterramento
Caso sejam utilizados trilhos metálicos, o aterramento adequado entre os componentes e o telhado deve ser realizado de acordo com as especificações elétricas.
▶Evite misturar
Braçadeiras de marcas ou lotes diferentes podem apresentar variações dimensionais e não devem ser misturadas no mesmo telhado.

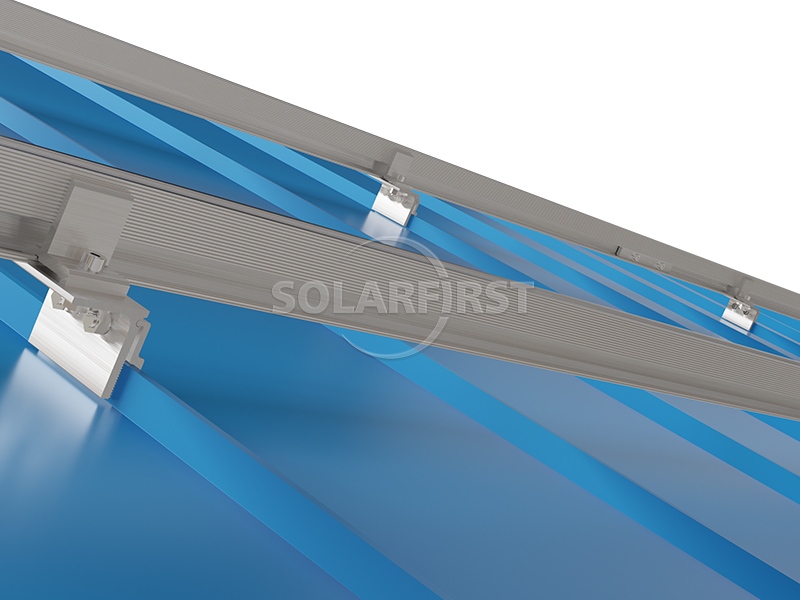

Método de instalação

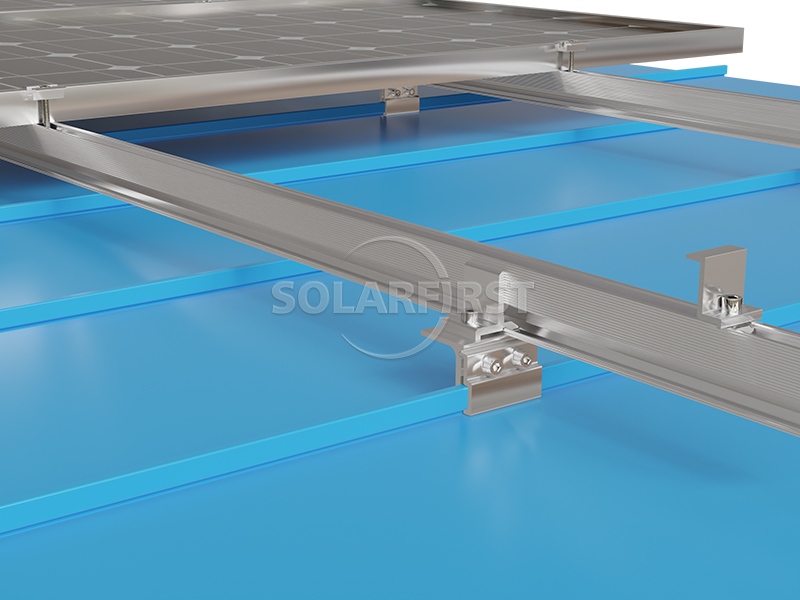

▶ Fixação especial do dispositivo (método recomendado)
▪ Operação: Utilize um dispositivo de encaixe que corresponda ao perfil específico (como o tipo de acabamento de canto ou o tipo de travamento de borda vertical) para fixar diretamente a peça em forma de L no topo da chapa de aço colorida.
▪ Vantagens: Instalação verdadeiramente não destrutiva, não penetra na superfície do telhado, eliminando fundamentalmente o risco de infiltração de água, sendo atualmente o método mais recomendado.
▶ Fixação do tipo passante (use com cautela!)
▪ Procedimento: Utilize parafusos autoatarraxantes ou parafusos para madeira para penetrar diretamente na chapa de aço colorida e fixe os pregos em forma de L na parte inferior da treliça do telhado.
▪ Desvantagens: Danifica a camada impermeabilizante do telhado. Se a vedação não for feita corretamente, é muito provável que enferruje e vaze pelos orifícios dos parafusos, reduzindo drasticamente a vida útil do telhado. Só deve ser usado em casos estruturais especiais.
Resumo
O suporte em L para sistemas fotovoltaicos em telhados de aço colorido é um conector pequeno, prático e consolidado. Seu principal diferencial reside na instalação não destrutiva, realizada por meio de grampos específicos, e na construção de um sistema de suporte fotovoltaico estável em conjunto com trilhos-guia. Ele oferece vantagens como leveza, instalação rápida e boa resistência à corrosão, reduzindo efetivamente os danos ao telhado de aço colorido e a carga adicional.
No entanto, não é uma solução milagrosa — a compatibilidade do tipo de telha, os cálculos estruturais, a qualidade das vedações e as especificações de construção afetam diretamente a segurança a longo prazo. Fixação inadequada das penetrações, tipo de telha incompatível e excesso de carga são as três principais causas de vazamentos no telhado ou danos ao sistema fotovoltaico.

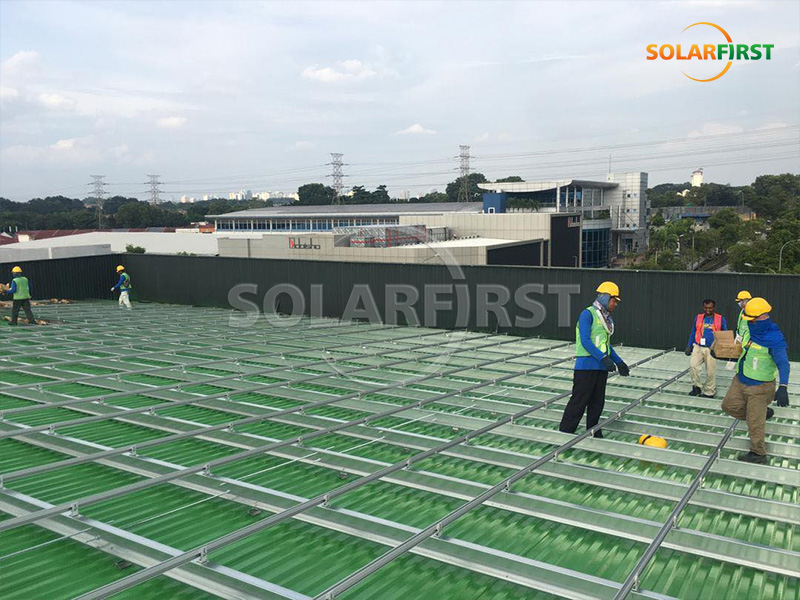

Referência do Projeto Solar First
Pontos de conhecimento relacionados
Em termos simples, uma braçadeira de junta vertical é um "conector de base para painéis fotovoltaicos" projetado especificamente para telhados de aço corrugado sem perfuração. Ela é fixada à junta vertical do telhado por meio de uma braçadeira, permitindo que os módulos fotovoltaicos sejam instalados com segurança sem a necessidade de furar o telhado.
