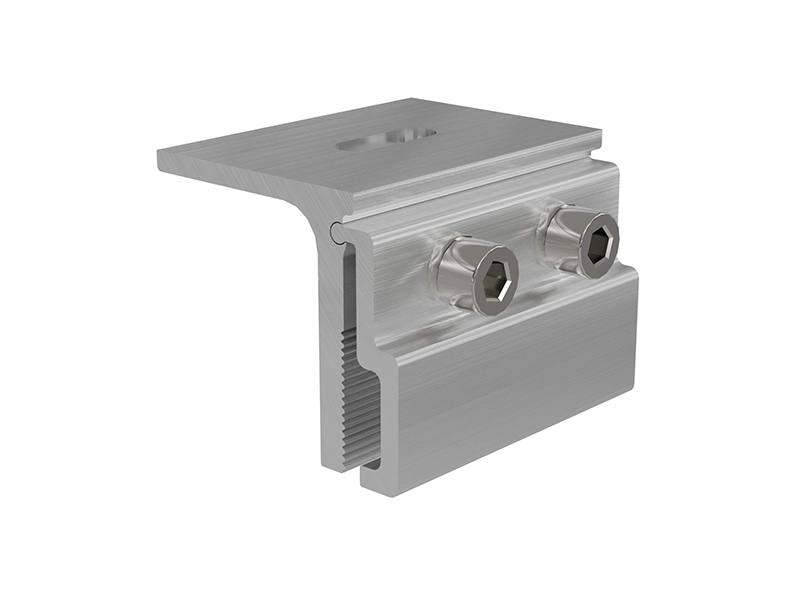

Em termos simples, uma braçadeira de junta vertical é um "conector de base para painéis fotovoltaicos" projetado especificamente para telhados de aço corrugado sem perfuração. Ela é fixada à junta vertical do telhado por meio de uma braçadeira, permitindo que os módulos fotovoltaicos sejam instalados com segurança sem a necessidade de furar o telhado.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

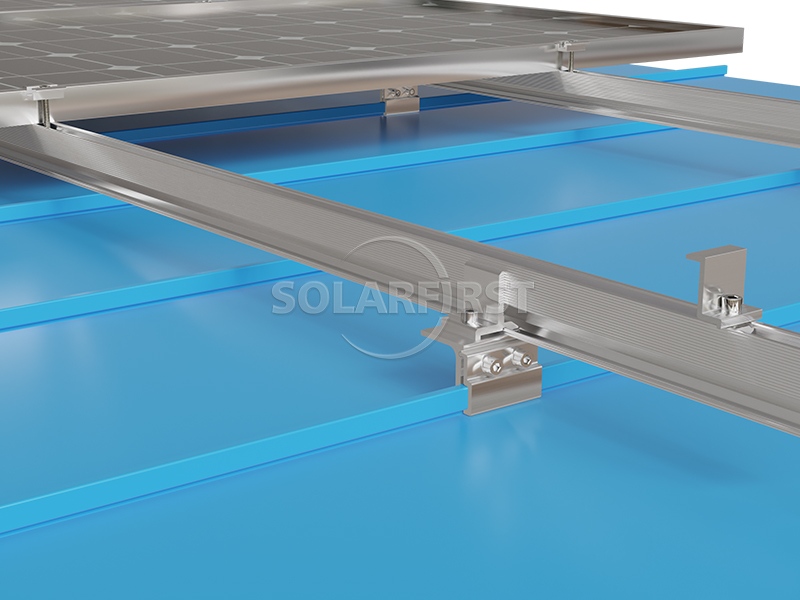

A braçadeira de junta vertical é um componente essencial em um sistema fotovoltaico para telhados de aço corrugado, utilizada para conectar os suportes dos painéis fotovoltaicos (PV) ao telhado. Projetada especificamente para telhados de aço corrugado com juntas verticais, ela emprega um método de instalação por fixação sem perfuração, prendendo os módulos fotovoltaicos ao telhado de forma confiável, sem necessidade de furação ou soldagem.

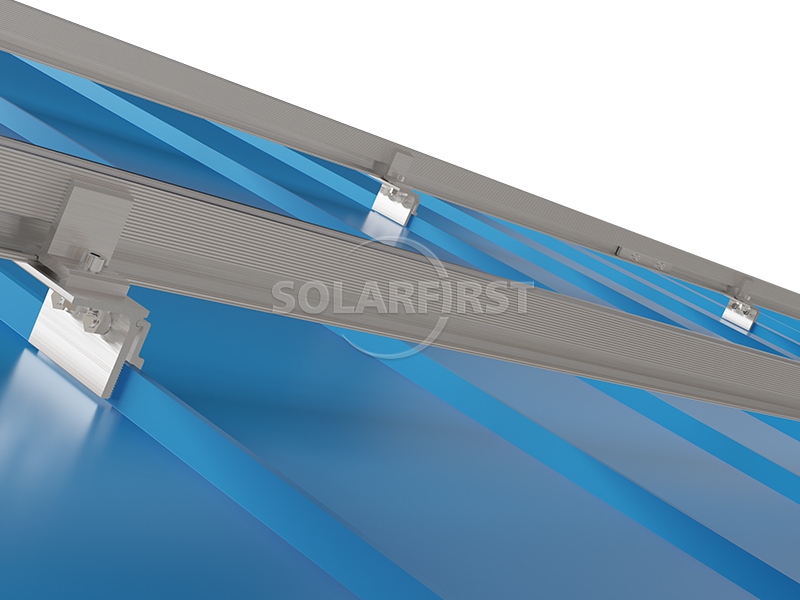

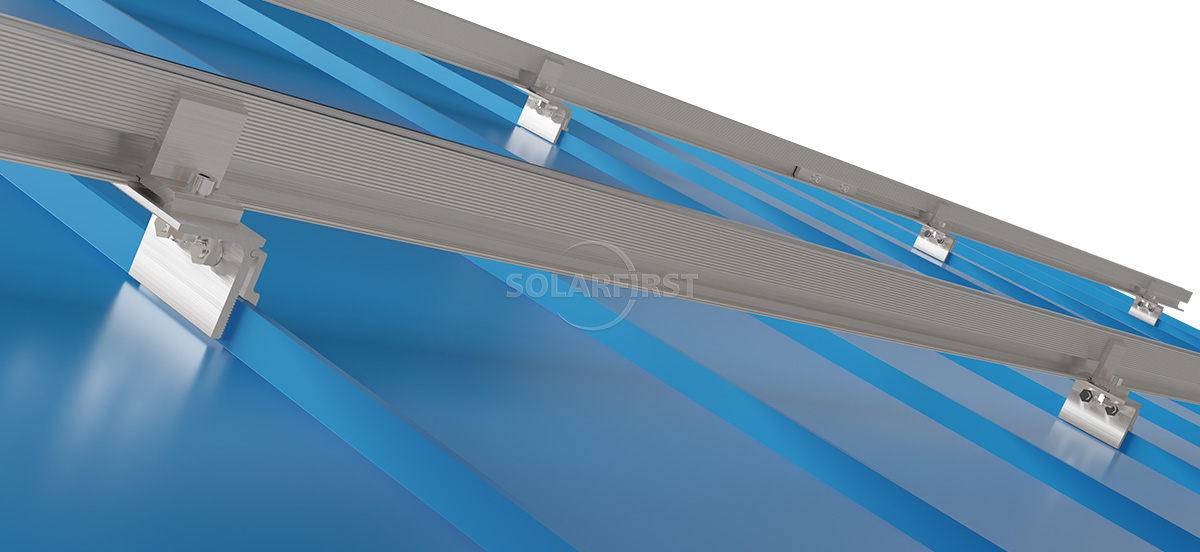

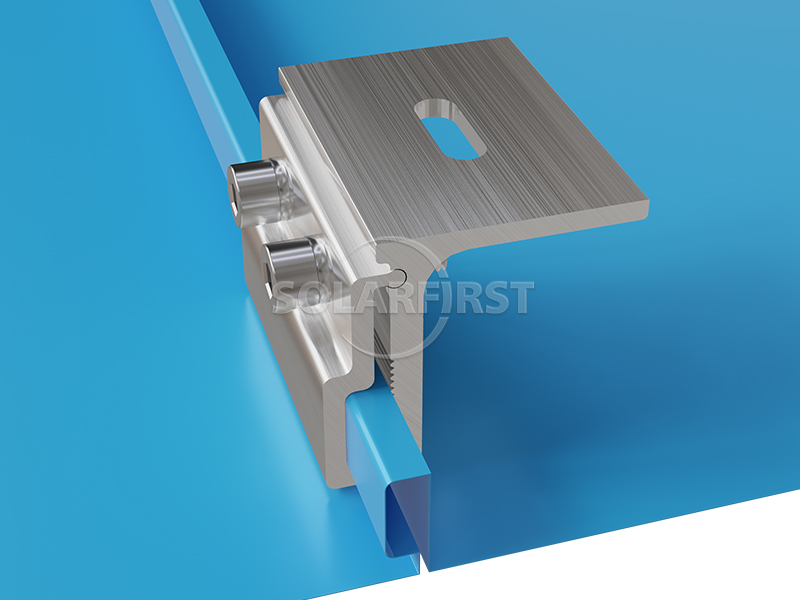

O produto utiliza os contornos precisos do corpo da braçadeira para se encaixar mecanicamente na junta vertical da cobertura de aço ondulado e conta com parafusos laterais para fornecer a força de travamento, garantindo que a braçadeira "segure" firmemente as cristas da cobertura de aço ondulado. Esse design evita possíveis danos à camada impermeabilizante da cobertura causados por perfuração ou soldagem, reduzindo efetivamente o risco de vazamentos..

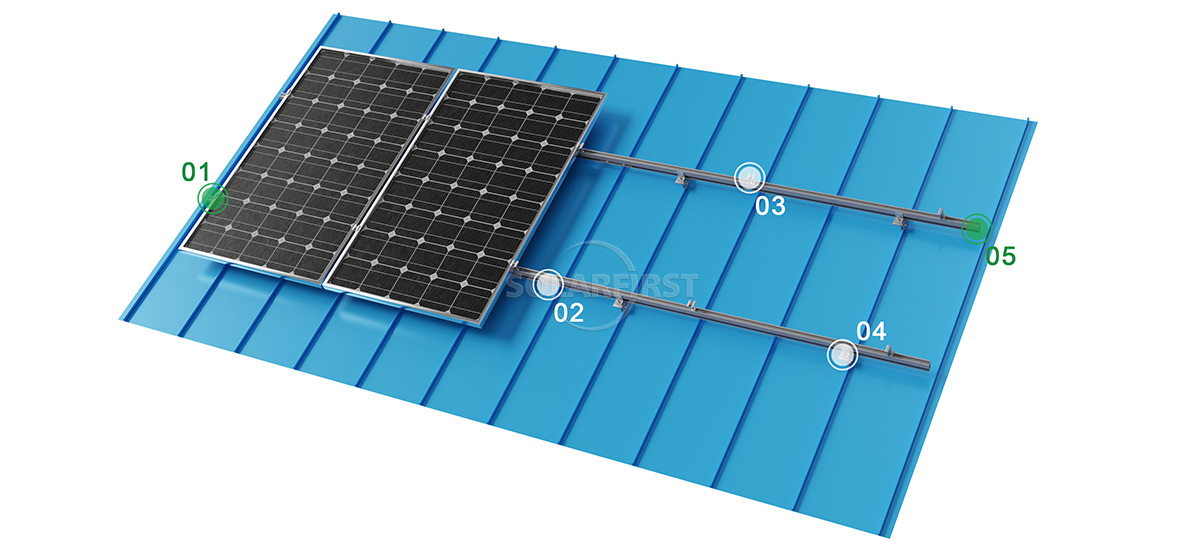

Componentes do produto
Vantagem
▪ Protege a integridade da impermeabilização do telhado
A instalação sem furos, sem soldas e sem penetração evita possíveis danos à camada original de impermeabilização do telhado, causados pela fixação com suportes.
▪ Instalação eficiente, economizando tempo e custos
De encaixe fácil e pronto para usar, com instalação rápida.
▪ Alta compatibilidade e adaptação flexível
Compatibilidade com tipos de telha: Aplicável aos principais tipos de telhas de encaixe vertical.
▪ Estrutura robusta, segura e confiável
A carroceria em liga de alumínio de alta resistência combina um design leve com alta capacidade de carga, reduzindo a carga adicional no teto.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▶Edifícios fabris industriais e comerciais
Grandes telhados de aço ondulado, que exigem altos padrões de impermeabilização e rapidez na construção.
▶Centros de logística e armazenagem
Grande área de telhado, adequada para métodos de instalação sem perfuração.
▶Estufas agrícolas
Em telhados metálicos inclinados, o uso de grampos pode evitar danos à estrutura original.
▶Renovação de antigos projetos fotovoltaicos
Telhados metálicos existentes não podem ser perfurados; a fixação com grampos é a solução ideal.
▶Edifícios com requisitos rigorosos de impermeabilização
Como, por exemplo, os telhados de fábricas nas indústrias eletrônica, farmacêutica e alimentícia.
Observações importantes:
▶ Confirme a correspondência do tipo de azulejo
Antes de comprar, identifique corretamente o modelo da telha de aço colorida (meça a altura e o espaçamento das nervuras) e selecione o modelo de braçadeira correspondente. O uso de braçadeiras incompatíveis resultará em um encaixe inadequado, com risco de afrouxamento ou vazamento.
▶ Torque de instalação do controle
O torque recomendado para apertar os parafusos é de 20 a 30 N·m. Torque insuficiente resultará em força de aperto insuficiente, enquanto torque excessivo poderá danificar a telha de aço colorida. Recomenda-se o uso de uma chave dinamométrica.
▶ Assegure que as superfícies de contato estejam limpas e as juntas intactas.
Limpe a superfície da telha de aço colorida, removendo poeira e óleo, antes da instalação. Verifique a integridade das juntas de EPDM; substitua imediatamente qualquer junta danificada.
▶ Tratamento auxiliar de impermeabilização
A superfície de contato entre a braçadeira e a telha de aço colorida depende da junta e da fixação mecânica para garantir a vedação. Em ambientes extremos ou projetos com requisitos de impermeabilização particularmente elevados, pode-se aplicar um adesivo impermeabilizante estrutural neutro adicional nas juntas para aumentar ainda mais a redundância da impermeabilização.
▶ Evite a instalação em dias de chuva.
Ambientes úmidos afetam a qualidade da instalação e o desempenho da vedação; a construção deve ser realizada em tempo seco.
▶ Manutenção e inspeção regulares
Recomenda-se uma inspeção completa a cada 6 meses, com foco em parafusos soltos, juntas de borracha desgastadas e nivelamento dos trilhos-guia. Inspeções adicionais devem ser realizadas após eventos climáticos extremos, como ventos fortes ou neve intensa.
▶ Verificação da capacidade de carga estrutural
Durante a fase de projeto, os profissionais devem calcular a capacidade de carga do telhado original para garantir que a margem de carga do telhado de aço ondulado atenda aos requisitos do novo sistema fotovoltaico. O espaçamento adequado das braçadeiras deve ser determinado com base em cálculos de pressão do vento.
▶ Seleção de materiais para ambientes altamente corrosivos
Em ambientes altamente corrosivos, como áreas costeiras ou zonas industriais químicas, recomenda-se o uso de fixadores de aço inoxidável de qualidade superior (por exemplo, 316L) e a verificação de que a espessura da película anodizada nas braçadeiras atenda aos requisitos de resistência à corrosão.
Resumo
A braçadeira de junta vertical é um conector fotovoltaico não penetrante para telhas de aço onduladas. Ela oferece instalação rápida, alta resistência e baixo risco de infiltração, além de ser compatível com diversos tipos de telhas e suportes de canto em L, proporcionando flexibilidade de uso. Ao comprar, atente-se à compatibilidade com o tipo de telha e ao controle do torque; a manutenção regular garantirá o funcionamento confiável a longo prazo.

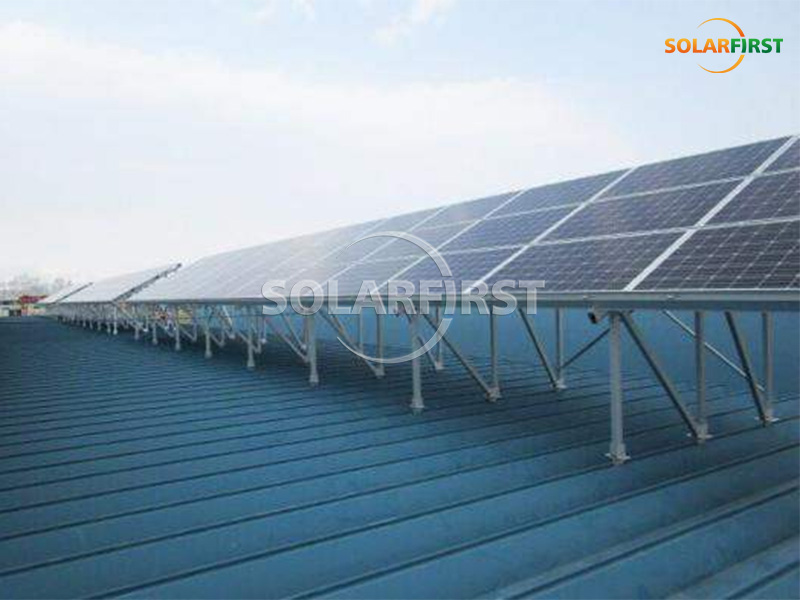

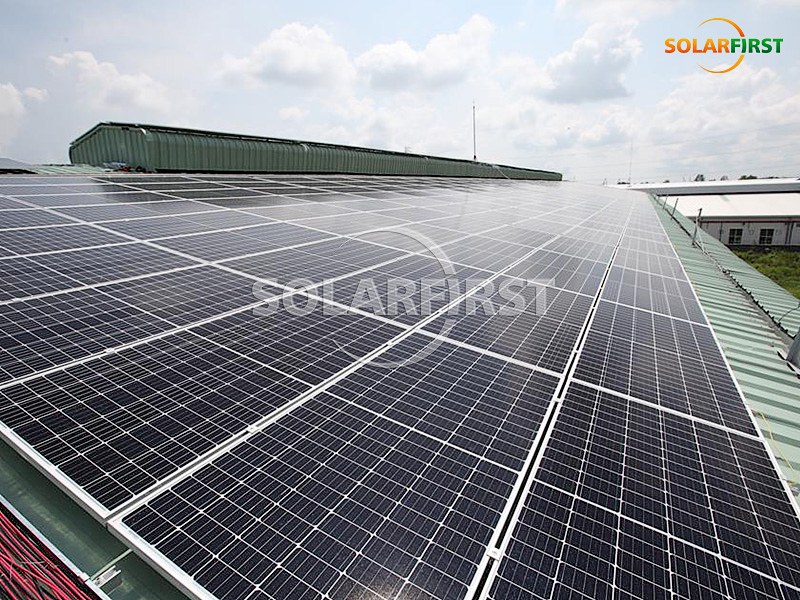

Referência do Projeto Solar First
