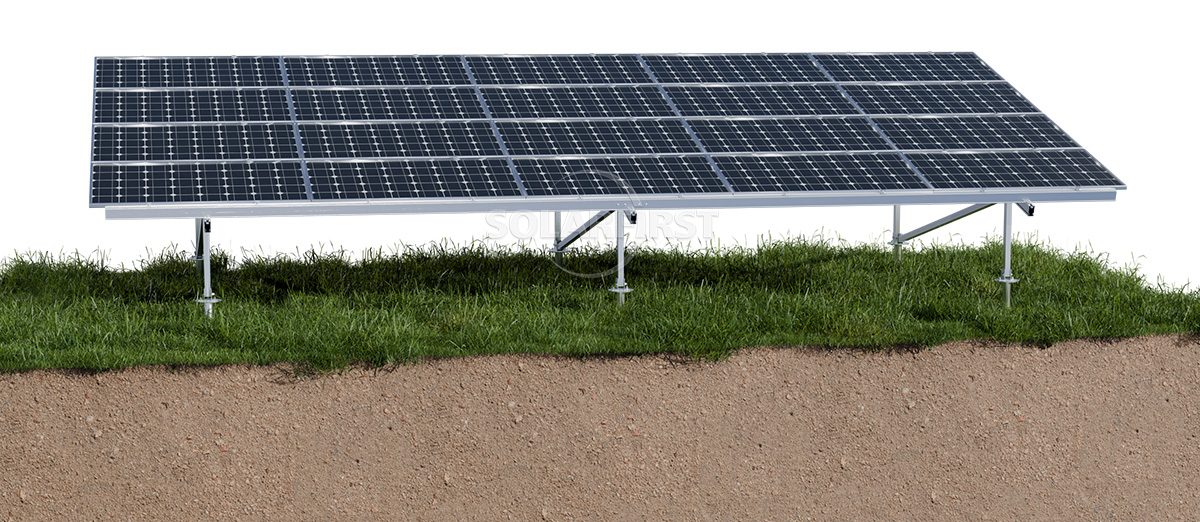

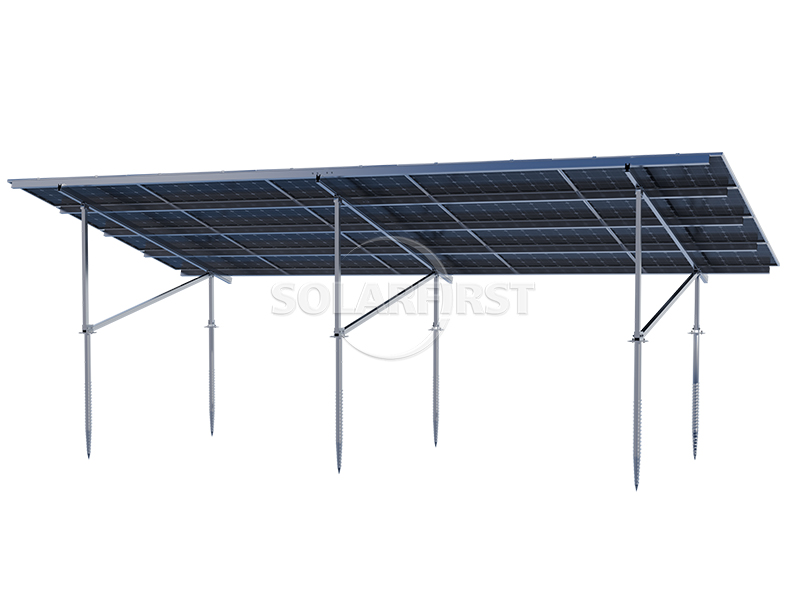

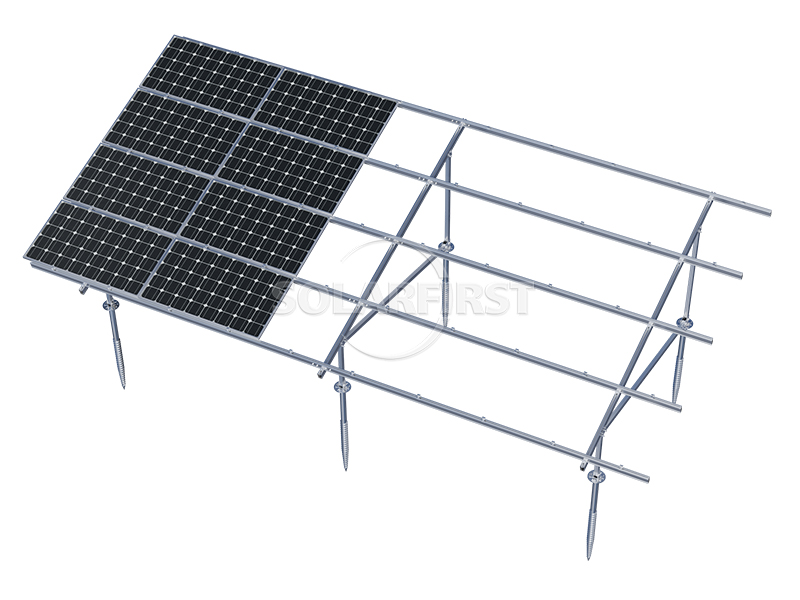

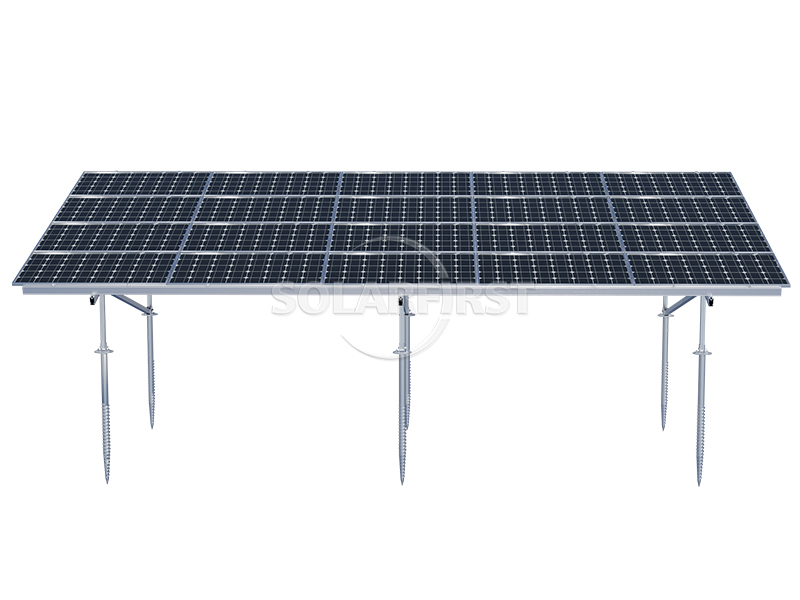

O sistema de suporte fotovoltaico com âncora espiral de liga de alumínio adota a "instalação por inserção rotativa" e o design "totalmente em alumínio anticorrosivo", proporcionando uma solução de instalação no solo com menor impacto ambiental e maior eficiência de construção para projetos fotovoltaicos de pequeno e médio porte.
Cor :
Natural silver（Colored according to customer requirements）Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

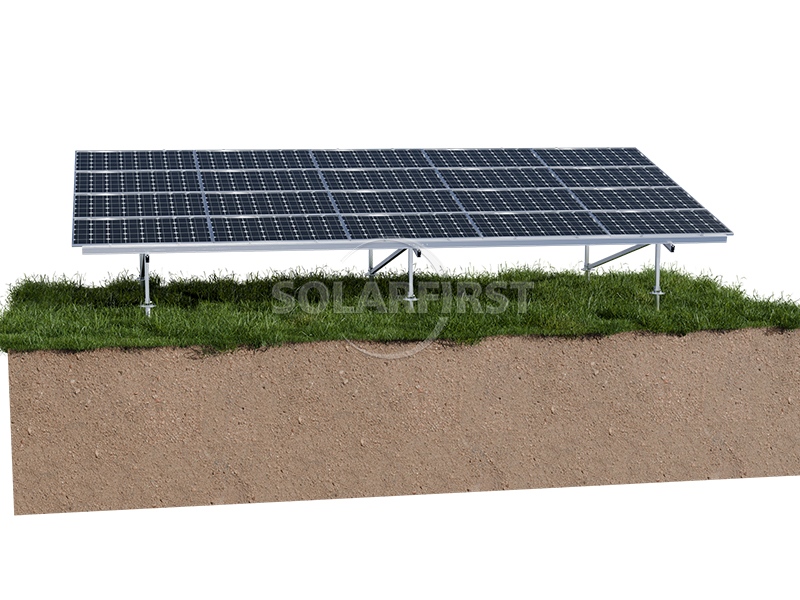

Este sistema integra suportes fotovoltaicos com âncoras espirais no solo e é adequado para usinas de energia comerciais ou de grande escala. Ele proporciona suporte rápido e estável ao solo.

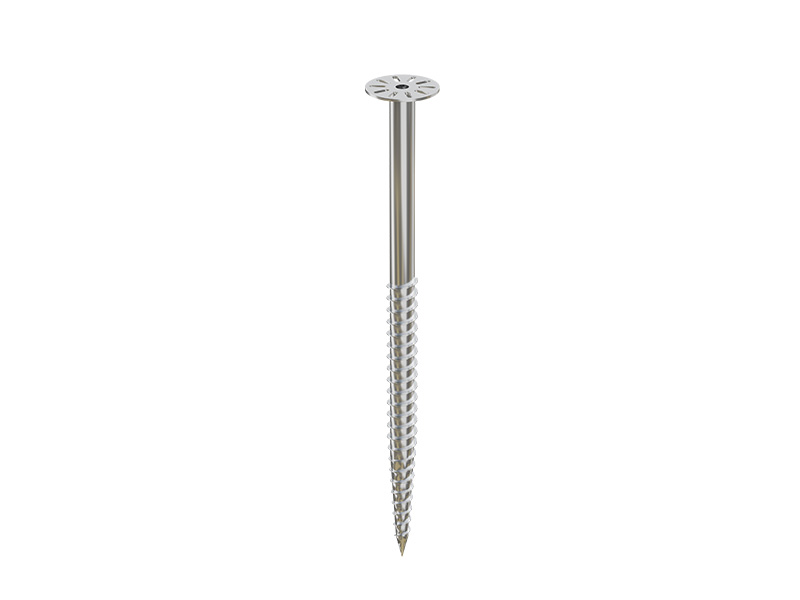

Os componentes principais são feitos de liga de alumínio de alta resistência (como AL6005-T5, AL6063-T5) e equipados com âncoras espirais ajustáveis. Durante a construção, uma máquina especial é usada para parafusar as âncoras espirais no solo, e então o suporte pré-fabricado, todo em alumínio, é conectado a elas. Todo o processo dispensa a escavação da fundação ou o uso de concreto.

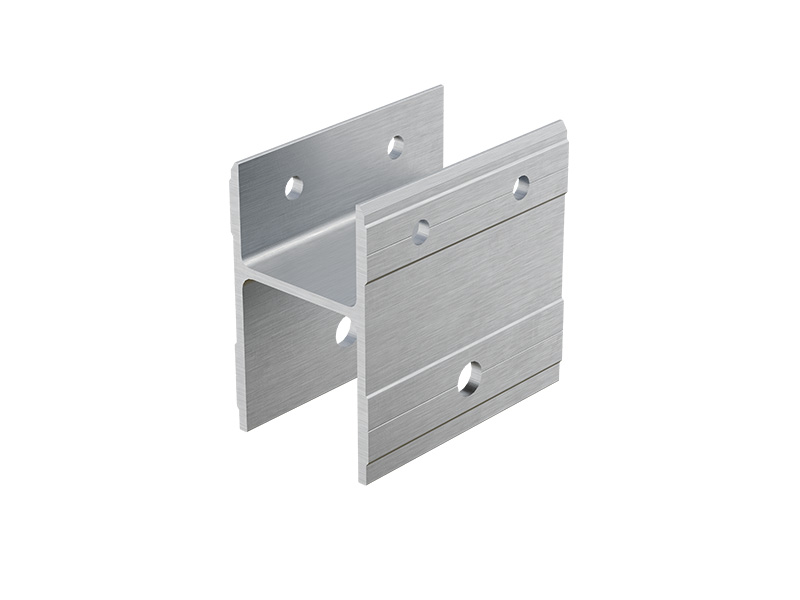

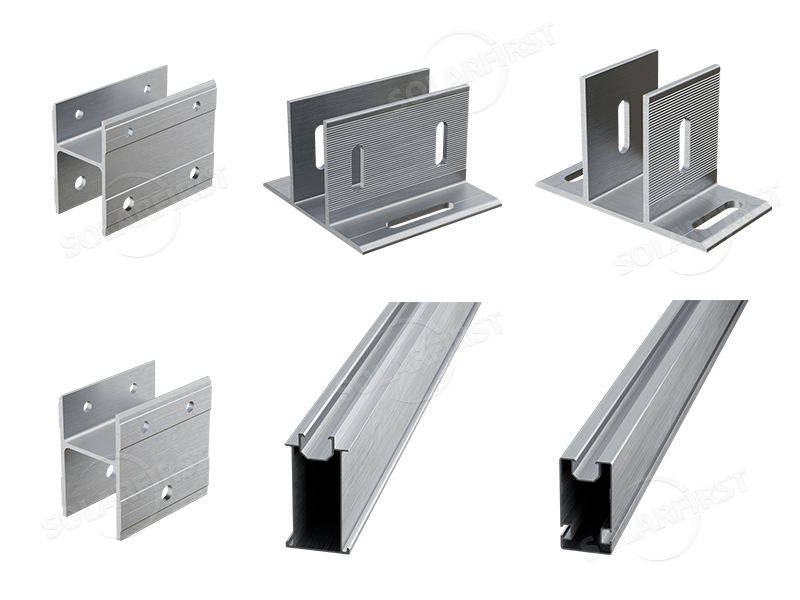

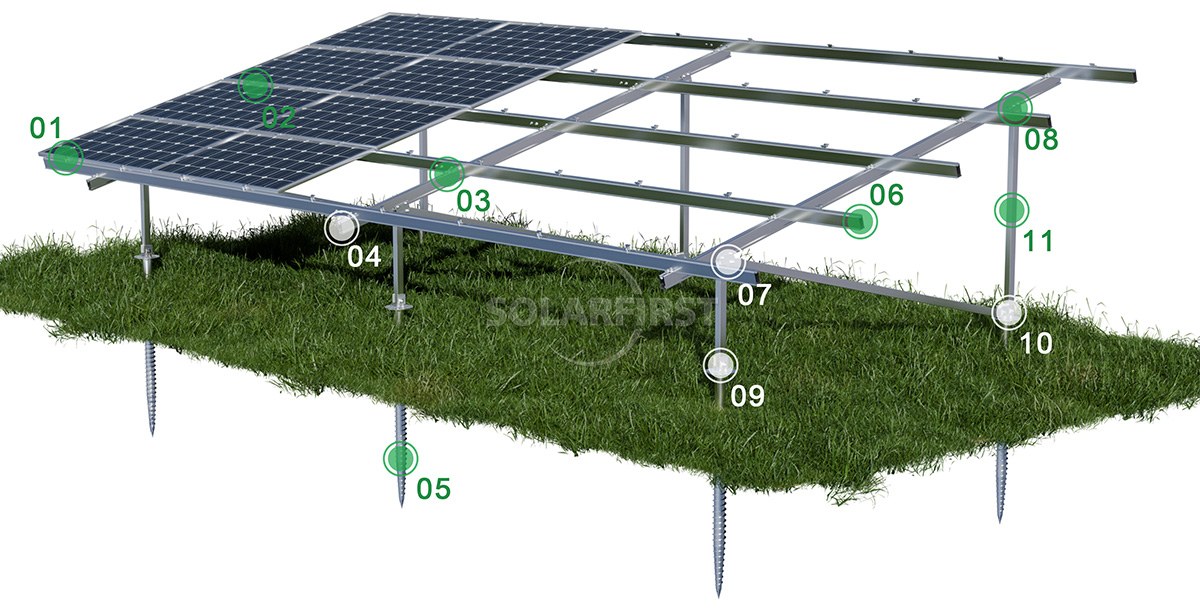

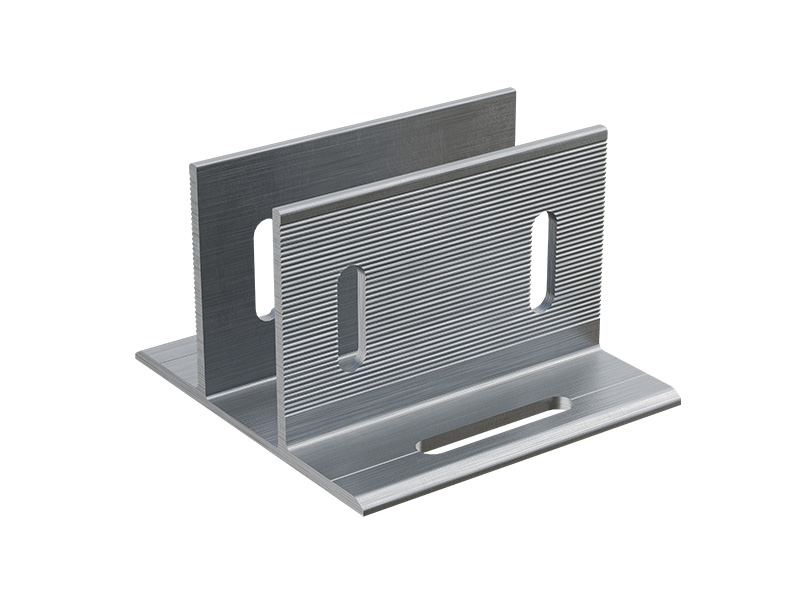

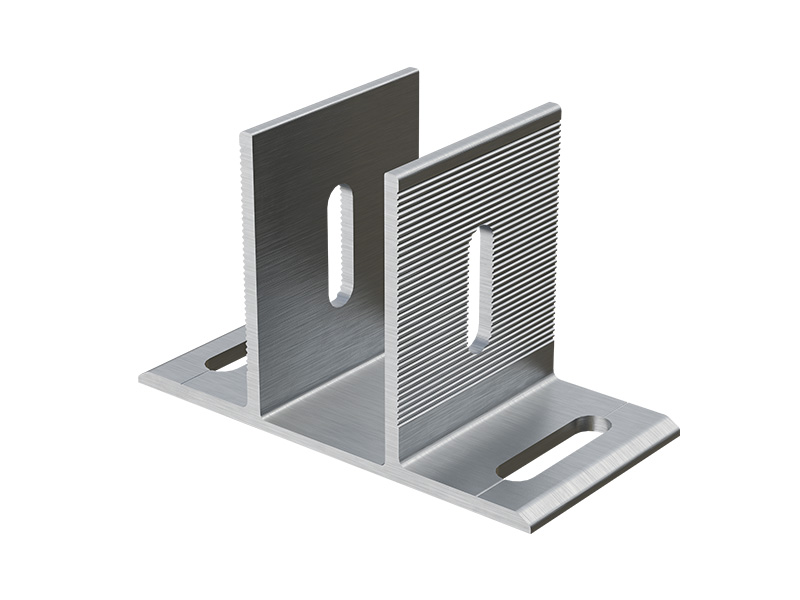

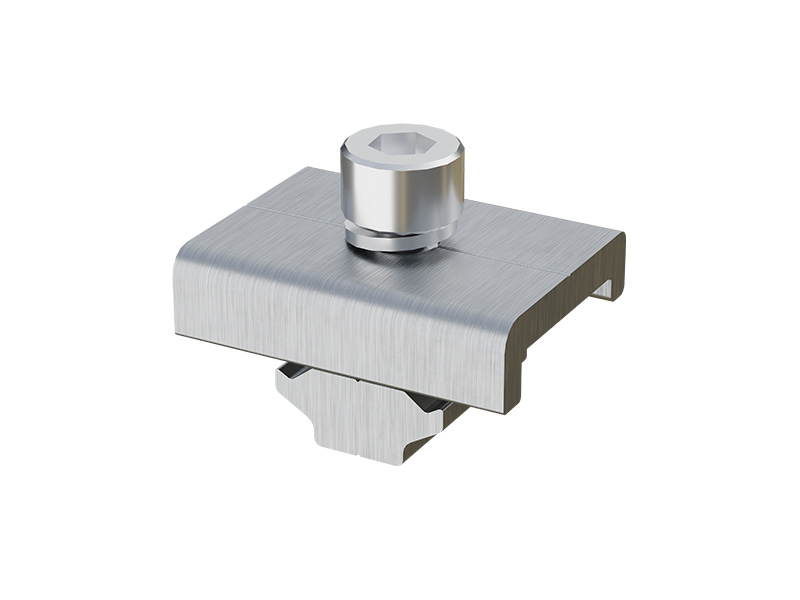

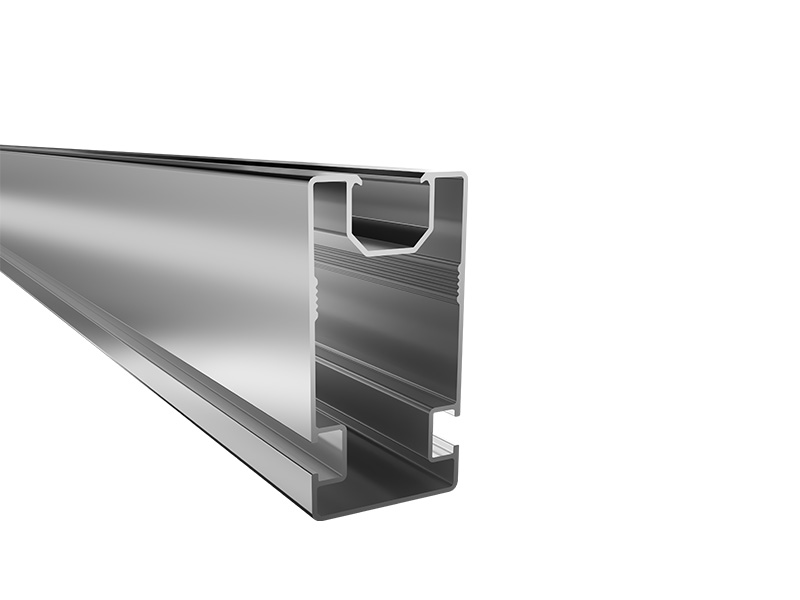

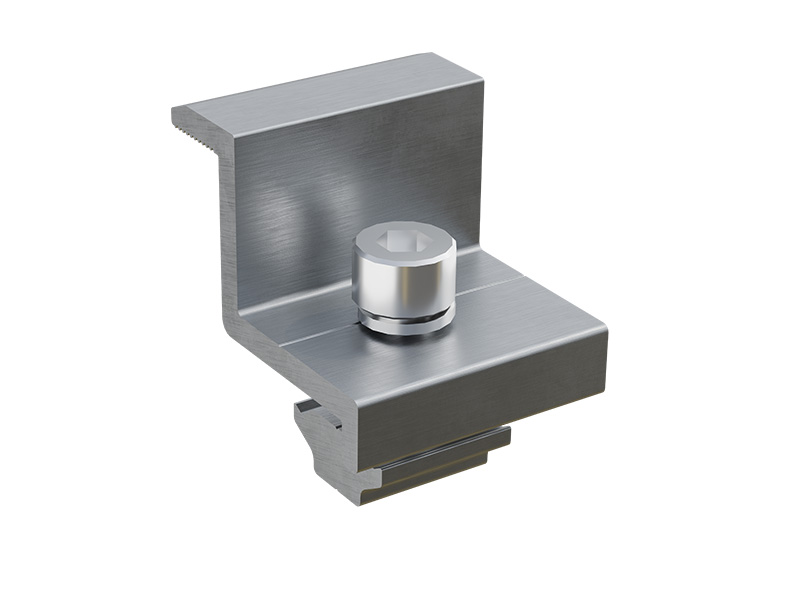

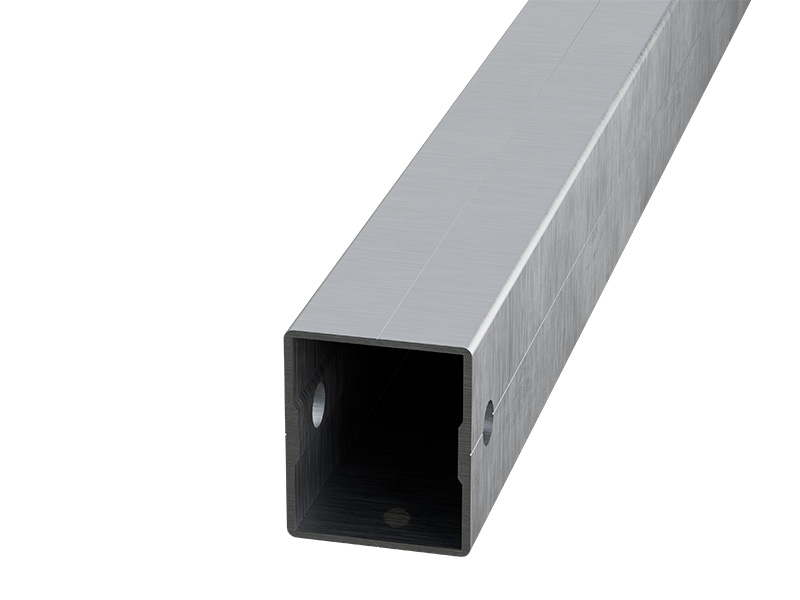

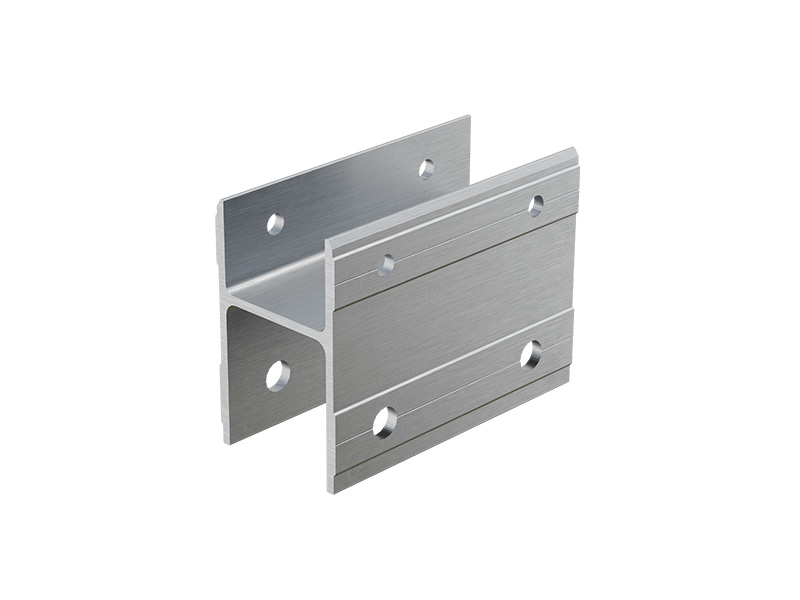

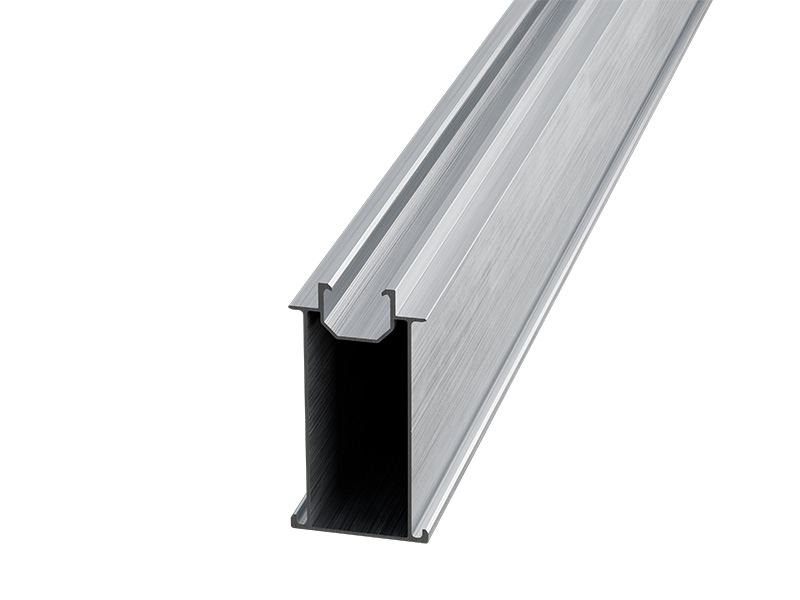

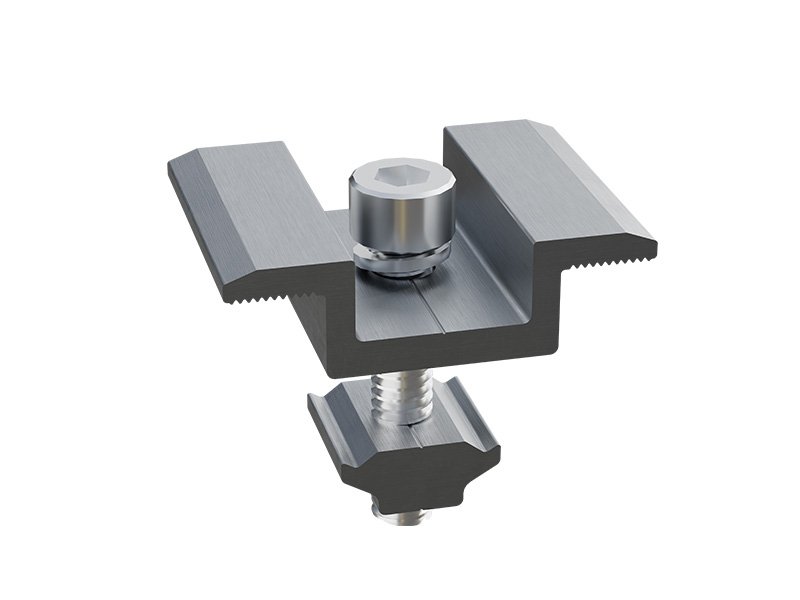

Componentes do produto
Vantagem
Parâmetros
| Instalação | Chão |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▶ Usinas fotovoltaicas de grande escala e centralizadas em solo
Indicado para centrais elétricas de grande porte (MW) que exigem implantação rápida. As âncoras espirais no solo não necessitam de escavação ou concreto, e o período de construção é significativamente menor em comparação com as fundações tradicionais.
▶ Projetos fotovoltaicos em colinas e montanhas
Elas podem se adaptar a terrenos irregulares e não exigem grandes obras de nivelamento. A altura dos suportes pode ser ajustada de acordo com o terreno para reduzir o impacto no solo superficial das montanhas.
▶ Deserto de Gobi e solo rochoso
Indicado para solos com cascalho, seixos ou pequenos blocos de pedra, mas que não formam camadas contínuas de rocha. As estacas espirais podem ser inseridas normalmente. Em caso de necessidade, pode-se realizar uma pré-perfuração como auxílio.
▶ Projeto complementar de estufas agrícolas e piscicultura fotovoltaica
Causa pouca perturbação ao solo, o que é benéfico para a proteção da camada superficial. As lâminas espirais aumentam a capacidade de carga anti-tração e são aplicáveis em planícies de maré ou áreas com níveis de água elevados.
▶ Solo arenoso e solo macio
A construção em solos arenosos e soltos é mais conveniente.
▶ Estacionamento fotovoltaico distribuído
A velocidade de construção é alta e causa poucos danos à superfície do solo.
Tipo de solo aplicável
A fundação com estacas helicoidais é adequada para os seguintes tipos de solo comuns:
Limitações geológicas a considerar
As seguintes condições geológicas apresentam dificuldades significativas de instalação ou não são adequadas para este método. É necessário realizar uma avaliação prévia ou optar por outro tipo de fundação.
▶ Camadas contínuas e intactas de rocha dura
A camada superficial ou rasa consiste em formações rochosas puras e fortemente integradas, como granito ou calcário. Estacas espirais são difíceis de serem inseridas nessas formações, portanto, não são recomendadas. Como alternativa, podem ser consideradas âncoras em rocha ou fundações pré-fabricadas de concreto.
▶ Camada arenosa com fluidez extremamente alta
Na camada arenosa solta com alta fluidez, a capacidade de suporte das âncoras de solo é insuficiente e o efeito não é satisfatório.
▶ Solo altamente corrosivo
Embora as ligas de alumínio apresentem alguma resistência à corrosão, medidas anticorrosivas adicionais precisam ser avaliadas em ambientes altamente corrosivos.
▶ Se o teor de pedras for muito alto (como, por exemplo, superior a 30% em volume e com partículas de tamanho grande)
A dificuldade de instalação aumentará significativamente. É necessário avaliar antecipadamente se é melhor pré-furar os buracos ou optar por outras fundações.
Resumo
De forma geral, este sistema caracteriza-se pela sua principal vantagem competitiva: "rápida instalação, respeito pelo meio ambiente e adaptabilidade a diversos tipos de terreno". Se o seu projeto de usina fotovoltaica tiver requisitos rigorosos quanto ao tempo de construção, estiver localizado em terrenos complexos ou ecologicamente sensíveis, ou visar minimizar problemas de manutenção a longo prazo, este sistema será mais atrativo em comparação com a solução tradicional em concreto.

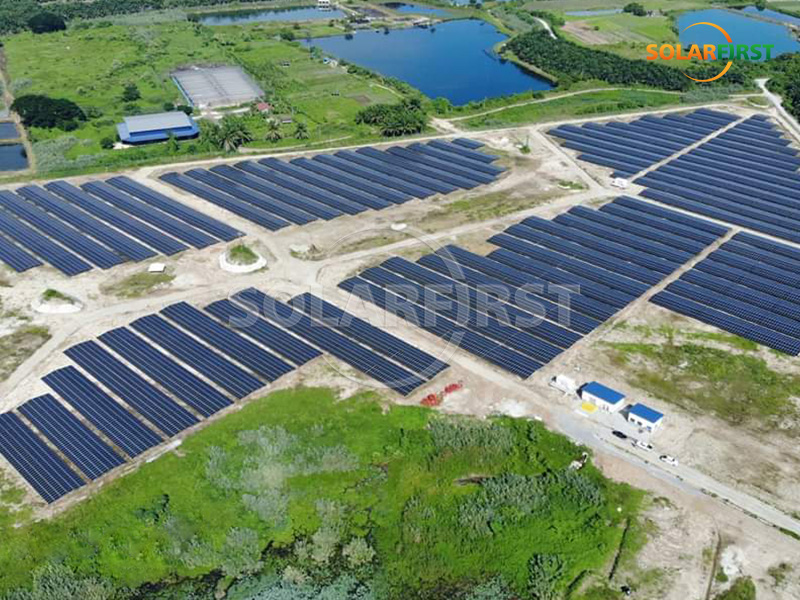

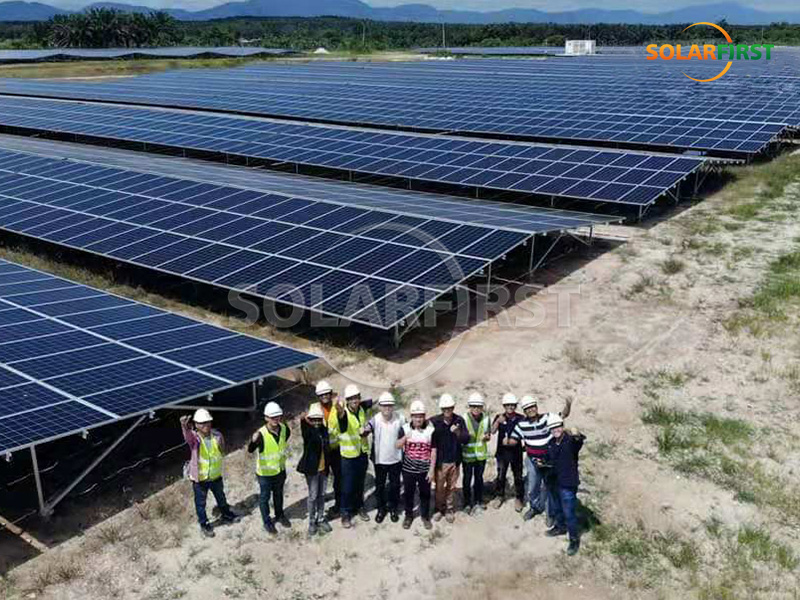

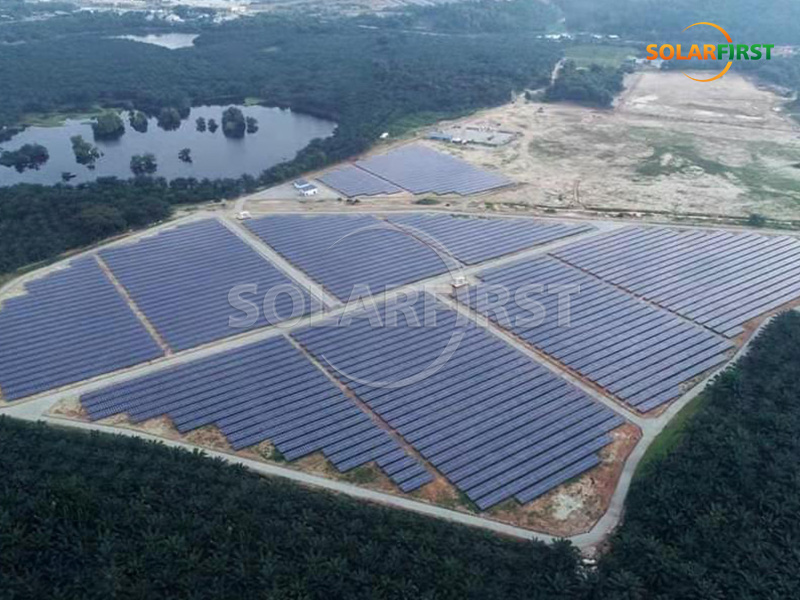

Referência do Projeto Solar First
