As juntas impermeabilizantes (também conhecidas como bases impermeabilizantes) são componentes especializados de vedação e conexão instalados nos pontos de fixação dos suportes fotovoltaicos em telhados de aço ondulado ou telhas. Este produto combina cobertura física e vedação elástica para reduzir especificamente o risco de infiltração de água causada pela fixação com pregos (parafusos) na conexão dos suportes fotovoltaicos ao telhado. Como componente essencial dos sistemas de impermeabilização para instalações fotovoltaicas, as juntas impermeabilizantes são adequadas tanto para novas construções com painéis fotovoltaicos quanto para projetos de renovação de edifícios existentes, especialmente em telhados de aço ondulado ou diversos tipos de telhas.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

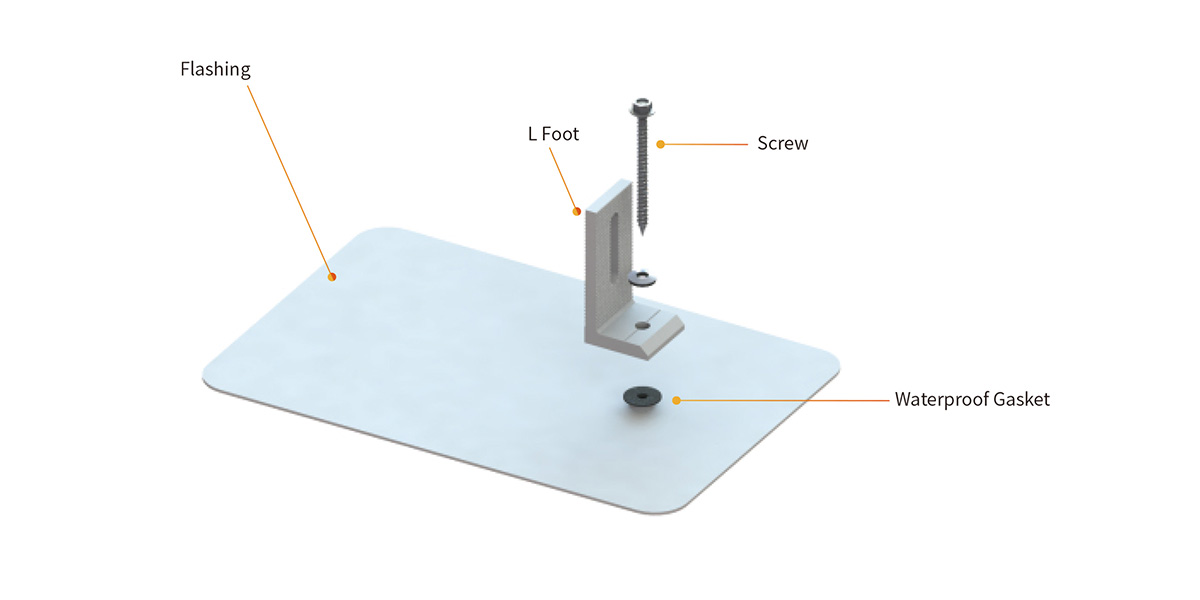

As juntas/bases impermeáveis são geralmente compostas por uma placa de base metálica de alta resistência e uma camada de vedação elástica, ou são vedações elastoméricas moldadas integralmente (como juntas de borracha EPDM). Durante a instalação de suportes fotovoltaicos, este produto é colocado no local onde os furos no telhado são feitos ou onde os parafusos autoatarraxantes são inseridos, com um furo pré-perfurado para parafuso ou canaleta para parafuso no centro da junta. Quando a base do suporte (como pés em forma de L) é conectada à estrutura do telhado com parafusos, a junta impermeável é pressionada entre a base e a superfície do telhado, e sua camada de vedação elástica se adapta às pequenas irregularidades do telhado, formando uma interface de vedação eficaz. Em telhados de telha, as juntas impermeáveis são frequentemente usadas em conjunto com mantas impermeabilizantes metálicas ou embutidas independentemente sob as telhas; em telhados de aço ondulado, a junta impermeável é instalada diretamente na crista da chapa de aço ondulado, cobrindo o ponto de entrada do parafuso. Este produto visa reduzir os canais pelos quais a água da chuva penetra ao longo dos fixadores por meio de barreira física e vedação por compressão.
Vantagem
▶ Solução específica para vazamentos na instalação de pregos
O produto foi especificamente projetado para solucionar o risco de vazamentos nos pontos de fixação dos suportes fotovoltaicos. Através de um mecanismo duplo de vedação por compressão e cobertura física, ele ajuda a reduzir a possibilidade de entrada de água da chuva no interior do edifício pelas fixações.
▶ Adequado para diversos tipos de telhado.
Aplicável a telhados comuns de metal ou não metal, como chapas de aço onduladas (com costura angular, com costura vertical, onduladas), telhas asfálticas e telhas cerâmicas.
▶ Forte adesão elástica
A camada de vedação em EPDM possui excelente resiliência à compressão, adaptando-se a pequenas irregularidades na superfície do telhado e mantendo uma certa pressão de vedação mesmo sob a expansão e contração térmica causadas por mudanças de temperatura.
▶ Resistência confiável às intempéries
O material EPDM é resistente aos raios UV, ao ozono e a temperaturas extremas (faixa de temperatura de operação de aproximadamente -40 °C a +120 °C). Não está sujeito a envelhecimento ou fissuras significativas mesmo sob exposição prolongada ao ar livre.
▶ Instalação relativamente simples
O produto adota uma estrutura integrada pré-fabricada. A instalação no local requer apenas o posicionamento e a perfuração dos furos, a colocação da junta entre o fixador e o telhado e o aperto. Não é necessário misturar selante no local.
▶ Não houve acréscimo na altura do telhado.
A junta impermeável é relativamente fina (geralmente de 2 a 5 mm), o que não afeta o ângulo de instalação dos painéis fotovoltaicos nem a aparência do telhado.
Parâmetros
| Instalação | Telhado de telha |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Instalação fotovoltaica em instalações industriais com chapas de aço corrugado:
Parafusos autoatarraxantes são usados para fixar os suportes fotovoltaicos nas cristas das chapas de aço ondulado no telhado da usina, e juntas impermeáveis são usadas para cobrir as entradas dos parafusos.

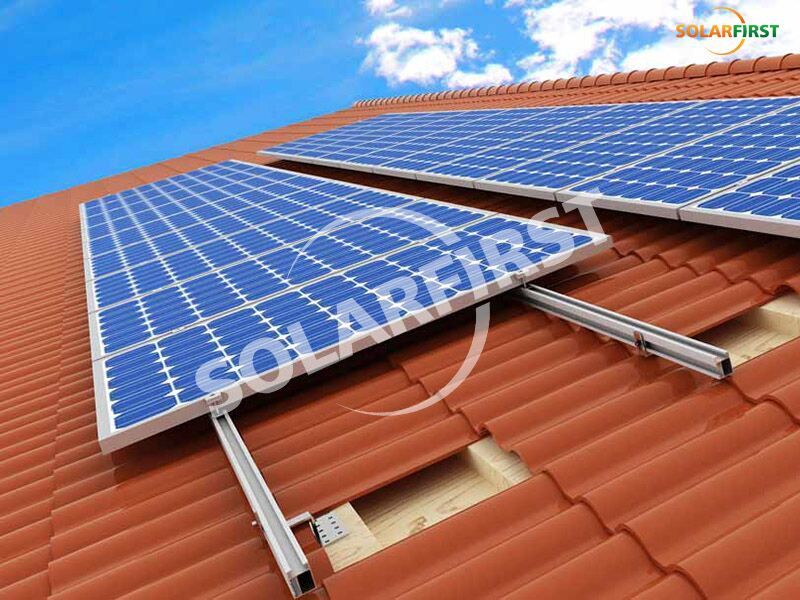

▪ Retrofit fotovoltaico em telhados residenciais com telhas:

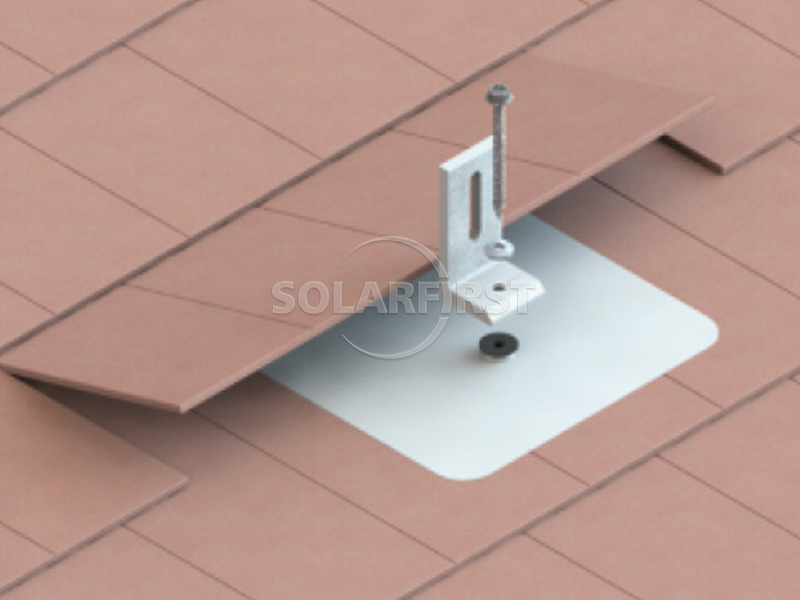

ANas juntas de instalação dos suportes em telhados de telha ondulada ou asfáltica, são utilizadas mantas impermeabilizantes em conjunto com placas impermeabilizantes ou de forma independente para reduzir o risco de infiltração de água durante a perfuração.
▪ Projetos de instalação de sistemas fotovoltaicos em edifícios existentes:
Ao adicionar sistemas fotovoltaicos a telhados de metal ou telha já existentes, as juntas impermeabilizantes tornam-se um acessório essencial para a impermeabilização, pois a estrutura original do telhado não pode ser alterada.
▪ Garagens e toldos fotovoltaicos:
As juntas impermeáveis são utilizadas nos pontos de fixação dos suportes fotovoltaicos em telhados metálicos para evitar que a água da chuva se infiltre pelos parafusos.
▪ Áreas com alta pluviosidade ou propensas a tufões:
Em áreas com altos requisitos de impermeabilização de telhados, juntas impermeabilizantes são utilizadas como acessórios de vedação padrão para instalações fotovoltaicas..
Observações importantes:
▶ Inspeção das condições do telhado antes da instalação:
Antes da instalação, certifique-se de que as chapas ou telhas de aço ondulado estejam livres de ferrugem severa, rachaduras ou folgas. Para telhados antigos, recomenda-se reparar ou substituir algumas telhas primeiro; caso contrário, a vedação da junta impermeável pode ser comprometida.
▶ Requisitos para limpeza da superfície do furo:
Durante a instalação, certifique-se de que a área ao redor dos furos e a superfície de contato da junta estejam livres de óleo, poeira e gelo; caso contrário, uma interface de ligação eficaz pode não ser formada entre a camada de vedação e o telhado.
▶ Controle da força de pré-aperto dos parafusos:
Ao apertar os parafusos, utilize um torque adequado para comprimir a junta até a espessura projetada (geralmente de 30% a 50% da espessura original). Torque insuficiente pode resultar em uma vedação inadequada; torque excessivo pode causar deformação excessiva da junta ou danos às peças metálicas.
▶ Não é adequado para dependência de um único ponto:
As juntas impermeabilizantes são uma medida de impermeabilização pontual e não substituem completamente um sistema de impermeabilização de telhado. Em áreas com declives suaves ou propensas ao acúmulo de água, recomenda-se o uso em conjunto com adesivos impermeabilizantes, placas impermeabilizantes, etc.
▶ Inspeção e manutenção regulares:
Recomenda-se realizar uma inspeção visual dos pontos de fixação dos suportes a cada 1 a 2 anos após a entrada em operação do sistema, observando a presença de rachaduras, desgaste ou vazamentos ao redor das juntas. Substitua ou reaplique o selante imediatamente caso sejam encontrados problemas.
▶ Evite o contato com materiais incompatíveis:
Os materiais EPDM não devem entrar em contato direto com asfalto, óleo combustível ou solventes fortes, pois isso pode causar o inchaço da camada de vedação ou a deterioração de seu desempenho.
▶ Precauções de construção em baixas temperaturas:
Quando a temperatura ambiente estiver abaixo de 5°C, a elasticidade do EPDM diminuirá. Recomenda-se armazenar as juntas à temperatura ambiente por um período de tempo antes da instalação, ou utilizar medidas de aquecimento adequadas para garantir a vedação por compressão.
Resumo
As juntas impermeabilizantes fotovoltaicas (bases impermeabilizantes) são componentes de vedação especializados, projetados para solucionar o problema de infiltração de água em juntas pregadas durante a fixação de suportes fotovoltaicos ao telhado. Este produto cria uma vedação por compressão entre o fixador e o telhado, através de uma camada de vedação elástica, que impede a entrada de água da chuva pelos canais dos parafusos ou pinos. Fabricadas com materiais resistentes às intempéries, como EPDM, adaptam-se aos requisitos de instalação de diversos tipos de telhados de aço ondulado e telhas, apresentando certo grau de resistência à temperatura e ao envelhecimento.
É importante observar que o efeito impermeabilizante real da junta de vedação é afetado por múltiplos fatores, incluindo o estado original do telhado, o torque de instalação, a qualidade do material de vedação e o ambiente de construção. Nenhum componente isolado pode garantir um telhado completamente estanque. Portanto, em projetos práticos, as juntas de vedação devem ser utilizadas em conjunto com o projeto geral de impermeabilização do telhado, a construção padronizada e a manutenção regular, como parte importante do sistema de impermeabilização de instalações fotovoltaicas..
