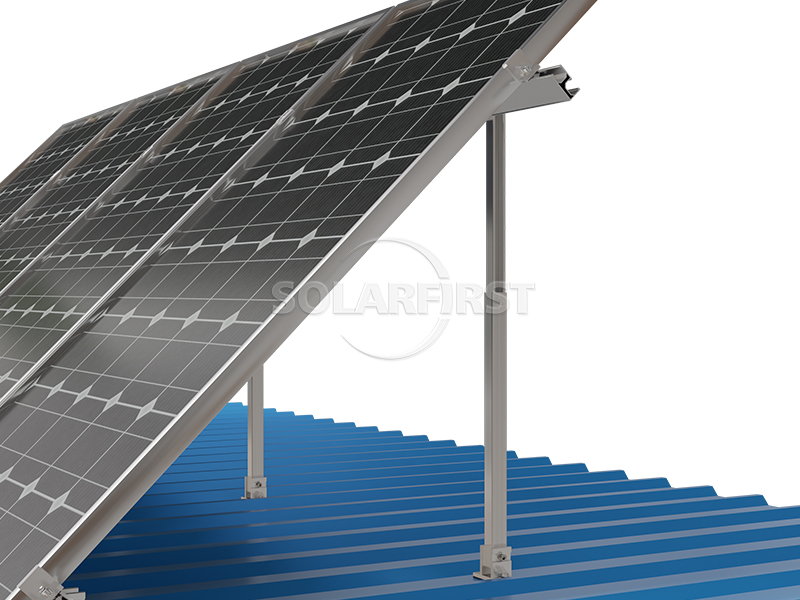

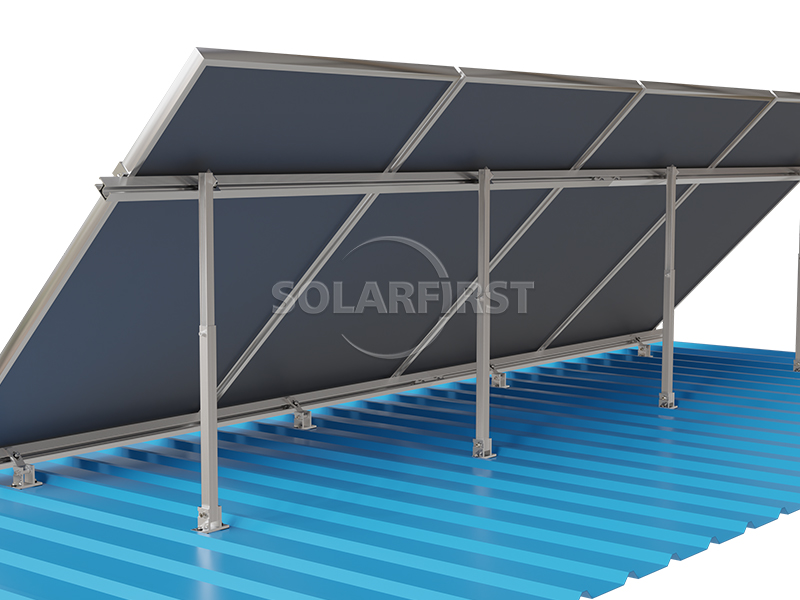

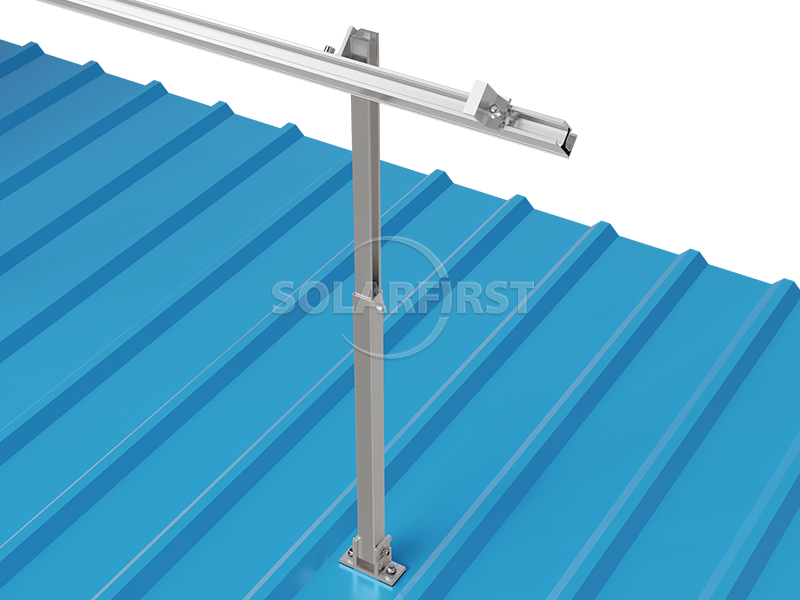

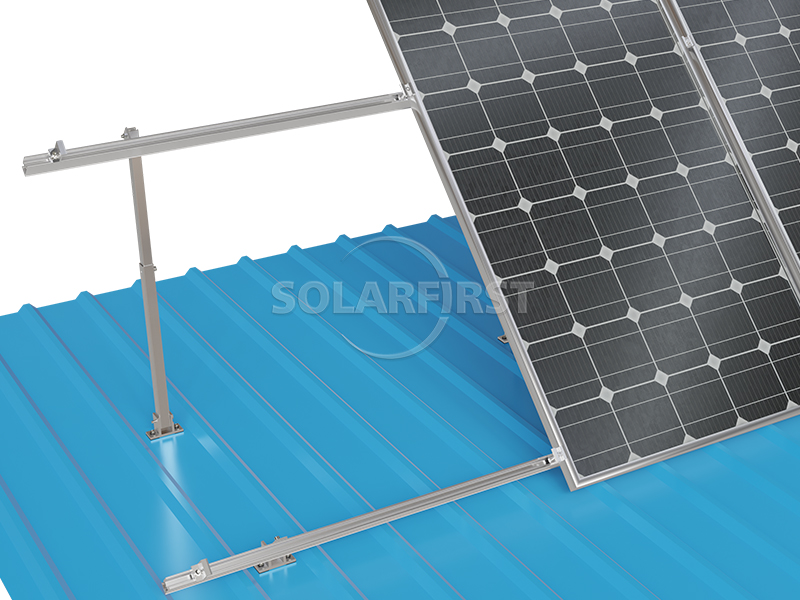

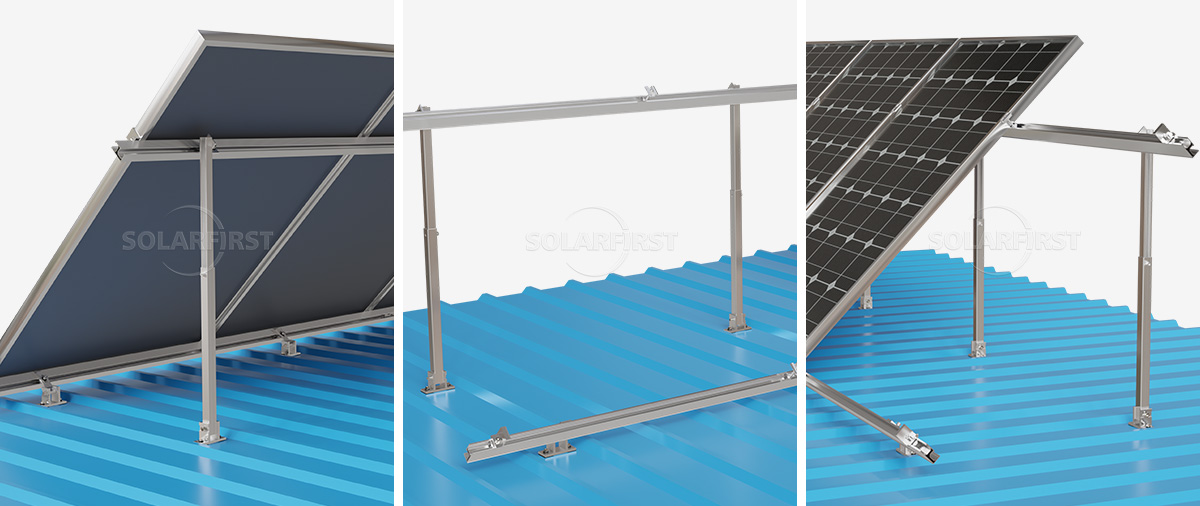

Suporte para telhado metálico solar - Pernas ajustáveis

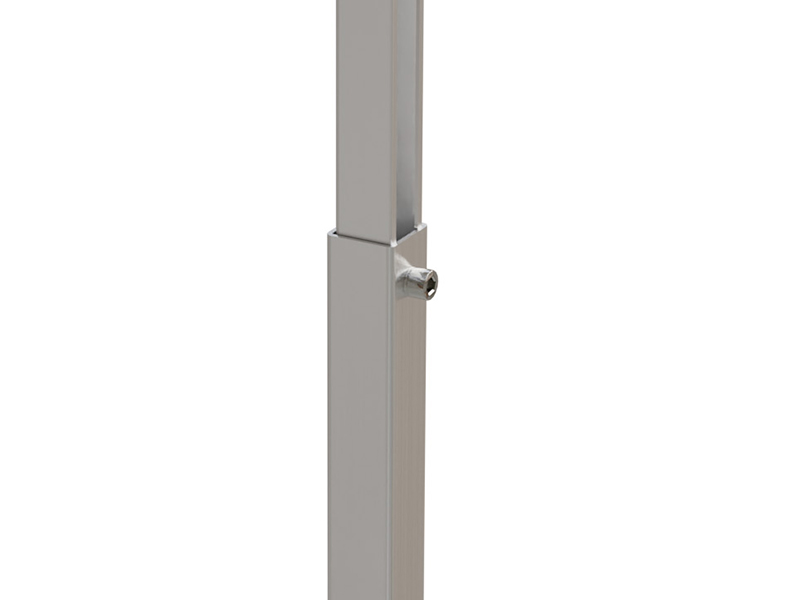

▶Altura e ângulo de inclinação ajustáveis

Essa é a principal vantagem dos suportes dianteiros e traseiros ajustáveis. Ao ajustar a diferença de altura entre as pernas dianteiras e traseiras, o ângulo de inclinação da instalação dos módulos fotovoltaicos pode ser alterado de forma flexível. As faixas de ângulo de ajuste mais comuns incluem:

Modelos de ângulo fixo: aproximadamente 10°, 15°, 30°, etc.

Modelos com ângulo ajustável: 0°~30°, 30°~60°, 5°~45°, etc.

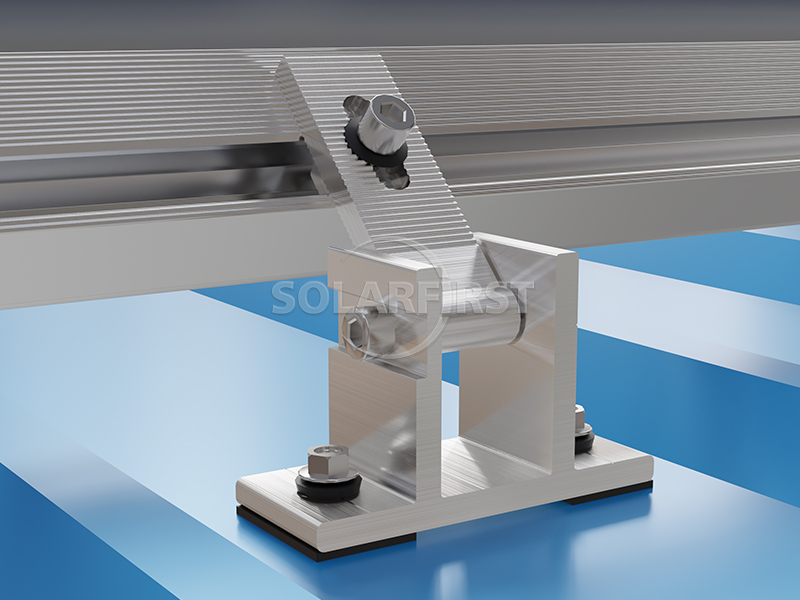

O ângulo de inclinação pode ser ajustado de acordo com as mudanças sazonais para acompanhar as variações na altitude solar, melhorando assim a eficiência de geração de energia do sistema fotovoltaico. Por exemplo, um tipo de suporte para equipamento fotovoltaico com inclinação ajustável, através de múltiplos furos de conexão na viga inclinada frontal e parafusos no conector da haste inclinada traseira, permite que o ângulo de inclinação seja definido em diferentes níveis para se adaptar a diferentes ambientes de instalação.

▶ Capacidade de ajuste multidirecional

Alguns produtos de gama média a alta também permitem ajustes em múltiplas direções — da frente para trás, da esquerda para a direita e de cima para baixo — melhorando significativamente a flexibilidade e a rapidez da instalação de engenharia e adaptando-se melhor às variações estruturais reais dos telhados de aço corrugado.

▶ Projeto de instalação sem perfuração

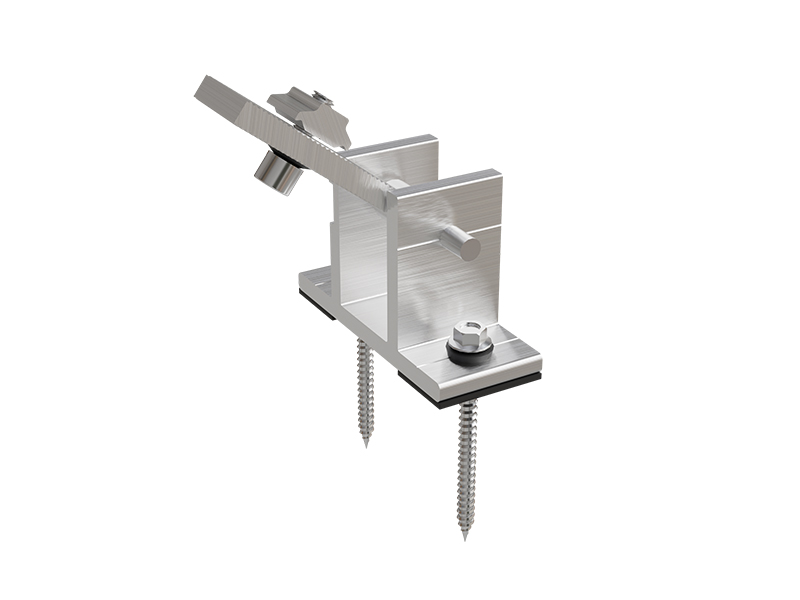

Os suportes dianteiros e traseiros ajustáveis ​​são geralmente fixados com grampos, eliminando a necessidade de furar ou soldar na cobertura de aço ondulado. Isso elimina fundamentalmente o risco de vazamentos na cobertura, garantindo a integridade da camada impermeabilizante e a segurança do ambiente interno de produção.

▶ Design altamente pré-montado e modular

Os produtos são, em sua maioria, pré-montados na fábrica. Os operários da construção civil precisam apenas realizar uma montagem e fixação simples no telhado, eliminando a necessidade de cortes ou perfurações no local. Isso reduz significativamente o tempo de construção e os custos de mão de obra no local.

▶ Alta resistência e resistência à corrosão

O corpo principal dos suportes é fabricado principalmente em liga de alumínio 6005-T5 ou 6063-T5, com tratamento de superfície anodizado. A espessura da película de óxido é ≥15 μm, proporcionando excelente resistência à corrosão e garantindo uma vida útil superior a 20 anos.

Observações importantes:

▶ Verificação da capacidade de carga do telhado

Antes da instalação, um engenheiro estrutural deve verificar a capacidade de carga das terças e painéis de aço corrugado do telhado para evitar sobrecargas que possam levar à deformação ou ao colapso.

▶ Confirmação de Correspondência do Tipo de Azulejo

As braçadeiras devem ser selecionadas para se adequarem perfeitamente ao modelo específico da cobertura de aço ondulado (altura da onda, inclinação da onda e tipo de borda de travamento) no local; caso contrário, uma fixação instável pode causar riscos à segurança.

▶ O ajuste do ângulo de inclinação deve ser específico para cada local.

O ângulo de inclinação ajustável deve ser determinado com base em um cálculo abrangente da latitude local, da radiação anual e das condições de pressão do vento; um ângulo maior não é necessariamente melhor. Ângulos de inclinação excessivamente altos aumentarão significativamente a carga de vento.

▶ Controle de torque de aperto

Todas as conexões de parafusos de aço inoxidável devem ser apertadas com um torquímetro, respeitando o valor especificado. O coeficiente de torque deve ser verificado antes da instalação para evitar afrouxamento ou aperto excessivo que possam danificar as roscas.

▶ Inspeção e manutenção regulares

Recomenda-se verificar o aperto da braçadeira e se os parafusos de ajuste dianteiros e traseiros estão soltos a cada seis meses ou após cada vento forte ou nevasca intensa, e apertá-los imediatamente.

▶ Impermeabilização e Vedação

Embora as braçadeiras não sejam perfuradas, se o revestimento da chapa de aço ondulada for atingido ou arranhado durante a instalação, deve-se aplicar um selante à prova d'água para evitar corrosão adicional.

▶ Distância de segurança elétrica

Os componentes e a fiação dos cabos devem manter uma distância segura de quaisquer saídas de fumaça, aberturas de ventilação, faixas de proteção contra raios, etc., no telhado, e as conexões de aterramento adequadas devem ser garantidas.

Resumo

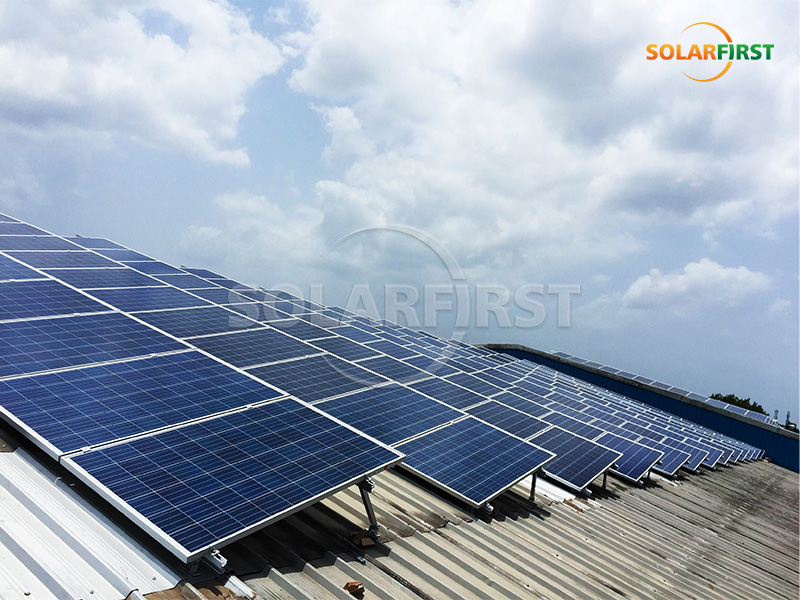

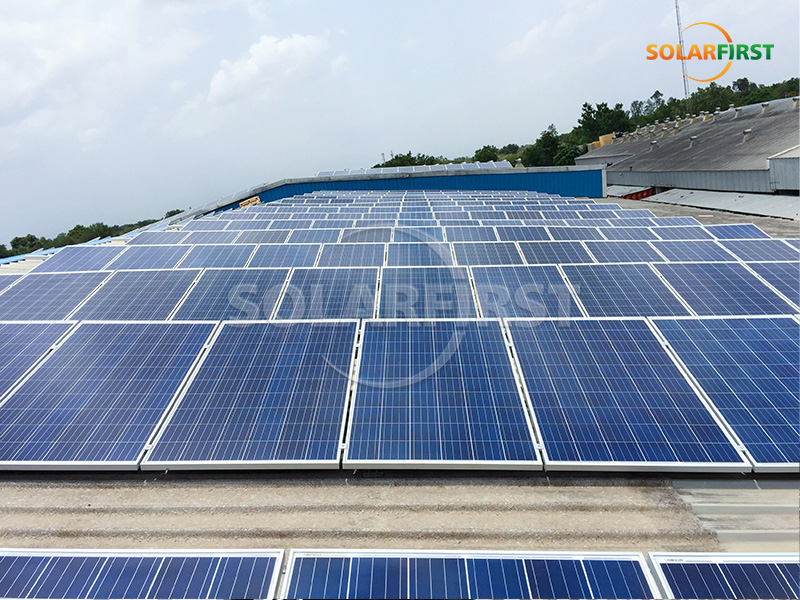

Referência do Projeto Solar First
