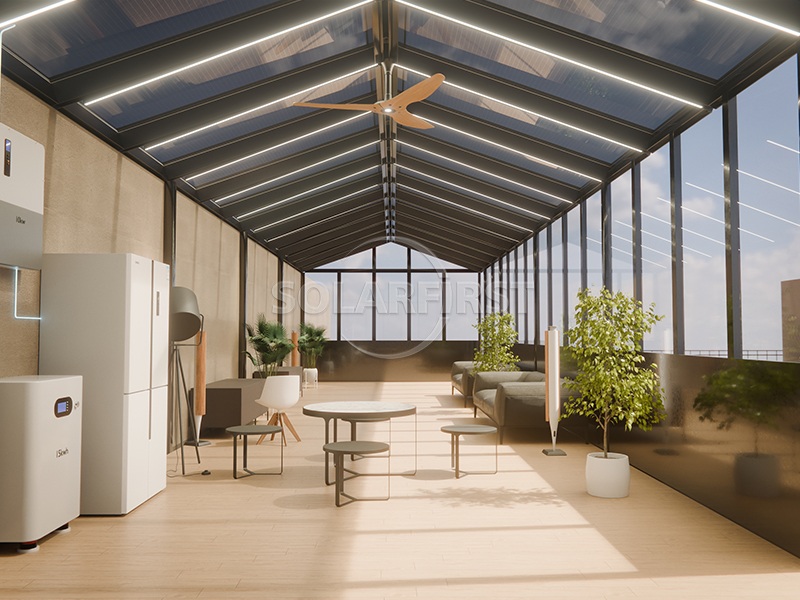

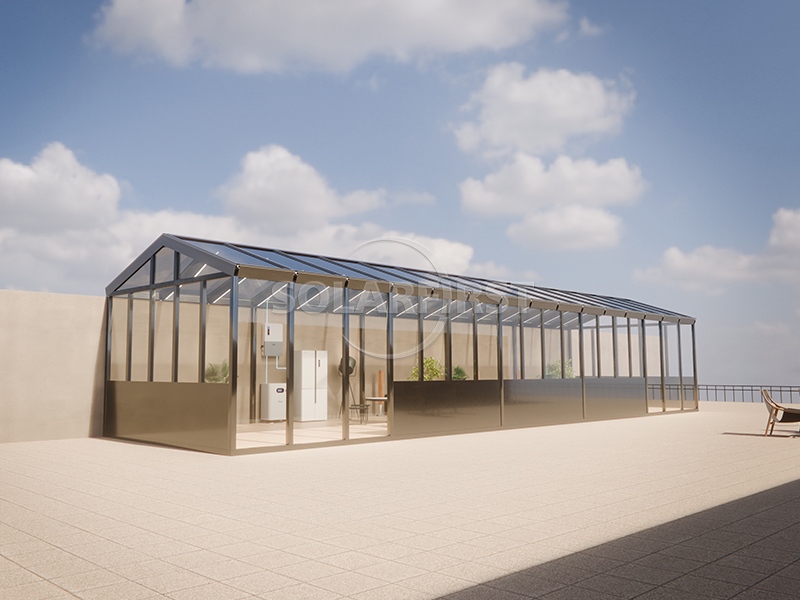

A cobertura fotovoltaica da série SF-PVRO0F é um produto estrutural inovador de BIPV (Fotovoltaica Integrada a Edifícios) que integra as funções do edifício e o desempenho de geração de energia, meticulosamente desenvolvido pela nossa empresa. Este produto integra profundamente a tecnologia de geração de energia fotovoltaica com estruturas de claraboias tradicionais, transformando telhados de edifícios de simples claraboias e abrigos contra chuva em vetores de energia verde com capacidade de produção de eletricidade limpa.
Descrição do produto
A claraboia fotovoltaica integrada à construção (BIPV) da série SF-PVRO0F é um produto estrutural completo que integra geração de energia, proteção contra vento e neve, impermeabilização e transmissão de luz. Seu design considera plenamente as diversas demandas do mercado por produtos BIPV, possuindo forte adaptabilidade ambiental e aplicabilidade à maioria dos cenários de construção.
Em relação ao desempenho óptico, a claraboia fotovoltaica da série SF-PVRO0F suporta transmitância luminosa personalizada, variando de 10% a 80%. Dependendo das condições de iluminação do local de instalação e das necessidades de iluminação interna, os usuários podem escolher diferentes opções de transmitância para atender tanto aos requisitos de iluminação natural do edifício quanto garantir a eficiência de geração de energia dos módulos fotovoltaicos. Em termos de resistência às intempéries, a superfície do produto apresenta uma camada coextrudada resistente aos raios UV que converte os raios ultravioleta absorvidos em luz visível, além de proporcionar isolamento térmico, resultando em um efeito estável na fotossíntese das plantas em estufas e melhorando efetivamente a qualidade do ambiente interno.
Componentes do produto
Vantagem
▶ Integração perfeita das funções prediais e das funções de geração de energia.
A série SF-PVRO0F utiliza módulos fotovoltaicos diretamente como estrutura de cobertura para iluminação natural do edifício, substituindo os materiais tradicionais de claraboias. Dessa forma, o topo do edifício pode atender simultaneamente às funções convencionais de iluminação, ventilação e impermeabilização, além de gerar energia limpa, alcançando o "uso duplo de um único elemento" e reduzindo significativamente o custo total da construção.
▶ Excelente desempenho de resistência à carga
O produto segue rigorosamente a norma europeia EN13830 em termos de segurança, suportando uma espessura de neve de 35 cm e uma velocidade do vento de 42 m/s, além de apresentar excelente resistência à pressão do vento e à carga de neve. Essa característica permite o funcionamento confiável em áreas de frio intenso e zonas costeiras com ventos fortes, garantindo a segurança da estrutura a longo prazo.
▶ Personalização flexível da transmissão de luz
A transmitância luminosa pode ser ajustada de forma flexível entre 10% e 80%, atendendo a diversas necessidades de iluminação interna, desde átrios comerciais bem iluminados até espaços residenciais com iluminação suave. Os usuários podem escolher a solução de transmissão luminosa mais adequada com base na função do edifício, nas condições de iluminação local e nos requisitos de iluminação interna.
▶ Excelente resistência às intempéries e propriedades de isolamento térmico.
A camada de coextrusão anti-UV não só bloqueia eficazmente os raios UV, como também os converte em luz visível, proporcionando um bom isolamento térmico. Este design é particularmente benéfico para aplicações com requisitos especiais de luz e temperatura, como estufas, contribuindo para melhorar o ambiente de crescimento das culturas e o conforto térmico no interior.
▶ Instalação fácil e construção eficiente.
A estrutura do sistema do produto é eficiente e prática, o projeto estrutural é simples e o processo de instalação é padronizado, o que pode reduzir significativamente o tempo de construção e os custos de mão de obra. A combinação dos perfis é densa e racional, e a coordenação entre cada componente é precisa, o que não só garante o desempenho de vedação do sistema, como também melhora a eficiência geral da instalação.
▶ Aparência elegante e grande adaptabilidade.
O design do produto é elegante e belo, e a combinação de cores e o acabamento podem ser personalizados de acordo com o estilo arquitetônico, atendendo às necessidades da arquitetura moderna e integrando estética e funcionalidade. O produto se integra perfeitamente a diversas formas de construção, como claraboias, estruturas metálicas ou estruturas tradicionais de madeira, sendo adequado para vários cenários de aplicação, como estufas, residências, pavilhões de exposições, pontos de ônibus e edifícios comerciais.
▶ Sistema de certificação completo
Os produtos foram submetidos a testes ambientais extremos (incluindo impacto a baixas temperaturas de -40°C, mais de 3.000 horas de corrosão por névoa salina, simulação de furacão a 60 metros/segundo, etc.) e possuem certificados de resistência à pressão do vento, resistência à pressão da neve, resistência a terremotos e certificação de materiais emitidos por organizações internacionais de renome, como TÜV e SGS, para garantir a conformidade e a confiabilidade em projetos globais.
Parâmetros
| Tipo base | PHC/Estaca moldada in loco |
| Matriz de módulos | Paisagem/Retrato |
| Fixação do módulo | Parafusos/Braçadeiras |
| Ângulo | ≤20° (personalizável) |
| Temperatura ambiente | -20°C a 60°C |
| Material | Q235B/Q355B/Q420/etc. |
| Cabo de aço | Cabos de aço galvanizado pré-esforçados de alta resistência e baixa relaxação |
| Dispositivo de ancoragem | Âncora de aperto/Âncora de clipe (com dispositivo de travamento) |
| Revestimento | Fixador galvanizado >45 μm; Estrutura galvanizada >65 μm; Zinco, alumínio e magnésio, dupla face, peso >275g/m; Peso da camada de zinco por unidade de área do cabo de aço: 190g/m~350g/m. |
Cenários aplicáveis
▶ Agricultura em estufa e fazendas ecológicas
A alta capacidade de personalização da transmitância luminosa do produto (10% a 80%) permite a adequação precisa das soluções de transmissão de luz às diferentes necessidades luminosas de diversas culturas. Simultaneamente, a camada coextrudada resistente aos raios UV converte os raios ultravioleta nocivos em luz visível benéfica para a fotossíntese das plantas, além de proporcionar isolamento térmico, oferecendo uma solução de energia verde ideal para a agricultura moderna.
▶ Telhados residenciais e de vilas
A conversão de telhados tradicionais, inclinados ou planos, em claraboias fotovoltaicas pode fornecer eletricidade limpa para residências sem comprometer o estilo arquitetônico original, além de melhorar a iluminação e o isolamento do espaço no telhado, aumentando o conforto habitacional. Produtos como as telhas Sunrise podem ser utilizados, atendendo aos requisitos de impermeabilidade, resistência ao vento e a impactos das telhas tradicionais, sem comprometer a estética geral do edifício.
▶ Átrios e andares de escritórios em edifícios comerciais
As claraboias em edifícios comerciais geralmente possuem grandes áreas e exigem alta luminosidade. A série SF-PVRO0F proporciona geração de energia eficiente, permitindo a iluminação de grandes áreas e reduzindo efetivamente o consumo de energia operacional do edifício, além de reforçar sua imagem de sustentabilidade.
▶ Pavilhões ao ar livre, paradas de ônibus e instalações públicas
Em edifícios públicos como paradas de ônibus, pavilhões de parques e salas de exposições, as claraboias fotovoltaicas (PV) não apenas atendem às necessidades funcionais de fornecer sombra e proteção contra chuva, mas também fornecem energia para iluminação, painéis luminosos publicitários e outras instalações, permitindo a operação autossuficiente de instalações públicas sustentáveis.
▶ Plantas industriais e parques logísticos
Edifícios industriais normalmente possuem grandes áreas de telhado. Clarabóias fotovoltaicas podem aproveitar ao máximo esse recurso espacial, fornecendo um suprimento estável de energia limpa e atendendo às necessidades de iluminação da fábrica, ajudando as empresas a alcançar a conservação de energia, a redução de emissões, a redução de custos e o aumento da eficiência.
▶ Espaços Culturais e Edifícios Históricos
A aplicação de claraboias fotovoltaicas em edifícios emblemáticos, como espaços culturais e centros de conferências, não só proporciona a geração de energia limpa, como também permite designs personalizados em termos de cores e texturas, tornando-se um elemento de expressão artística da arquitetura. Projetos de referência, como o Hotel e Centro de Conferências Boao Forum for Asia, utilizam claraboias de vidro fotovoltaico, aproveitando eficazmente a energia solar para gerar eletricidade e melhorar o conforto interior, ao mesmo tempo que reduzem o consumo energético global do edifício.
Observações importantes:
▶ Verificação estrutural antes da instalação
Como componente crucial do envelope do edifício, as claraboias fotovoltaicas (PV) exigem que um engenheiro estrutural verifique a capacidade de carga da estrutura original do edifício antes da instalação. Isso garante que a carga do telhado atenda aos requisitos de instalação do sistema de claraboia fotovoltaica. Durante a instalação, a superfície dos módulos deve ser coberta com uma proteção solar para bloquear a luz solar e evitar choques elétricos. Os módulos fotovoltaicos não devem ser danificados durante o armazenamento, manuseio ou içamento. Durante o içamento, a parte inferior deve ser acolchoada com madeira e a parte traseira não deve ser submetida a impactos ou pressão excessiva.
▶ Design de ângulo de inclinação
O ângulo de inclinação da instalação não deve ser inferior a 3° para garantir a drenagem desimpedida e reduzir o impacto do acúmulo de água e poeira na eficiência da geração de energia.
▶ Controle de aceitação de diferença de cor
Em locais de destaque, como a fachada do edifício e a claraboia, a diferença de cor entre os módulos fotovoltaicos e os materiais de construção adjacentes deve atender aos requisitos de aceitação (geralmente ≤5% e não superior a 8% para instalações de grande área). O não cumprimento desses requisitos afetará diretamente a aceitação do projeto.
▶Manutenção e limpeza regulares
Como as claraboias fotovoltaicas ficam expostas ao ambiente externo por longos períodos, recomenda-se a limpeza regular da superfície para manter a eficiência ideal de geração de energia. Simultaneamente, verifique a integridade das estruturas impermeáveis, como as fitas de vedação e os canais de drenagem, para garantir o funcionamento estável do sistema a longo prazo.
▶ Segurança elétrica
As normas de segurança elétrica devem ser rigorosamente seguidas durante a instalação e manutenção para garantir a integridade e a confiabilidade do sistema de aterramento. A construção envolvendo o lado CC, o lado CA e o sistema conectado à rede deve ser realizada por profissionais qualificados e de acordo com normas como a GB/T 19939-2020 "Requisitos Técnicos para Sistemas Fotovoltaicos Conectados à Rede".
Resumo
A claraboia fotovoltaica da série SF-PVRO0F é uma inovação da nossa empresa, que integra estrutura de claraboia e tecnologia de energia solar, representando um avanço revolucionário em relação ao modelo tradicional. Este produto oferece desempenho superior tanto em funcionalidade do edifício quanto em geração de energia.
Em termos de funcionalidade de construção, o produto possui desempenho completo para o envelope do edifício, incluindo impermeabilização, resistência ao vento e à neve, transmissão de luz e isolamento térmico. É fácil de instalar, estruturalmente sólido e esteticamente agradável, podendo ser utilizado diretamente como estrutura do edifício, substituindo os materiais tradicionais de claraboias. Em termos de desempenho de geração de energia, o produto adota tecnologia de células de silício cristalino de alta eficiência, suportando transmissão de luz personalizável de 10% a 80%, alcançando a produção de eletricidade limpa e garantindo iluminação suficiente, auxiliando os edifícios a atingirem a conservação de energia, a redução de emissões e a operação sustentável.
