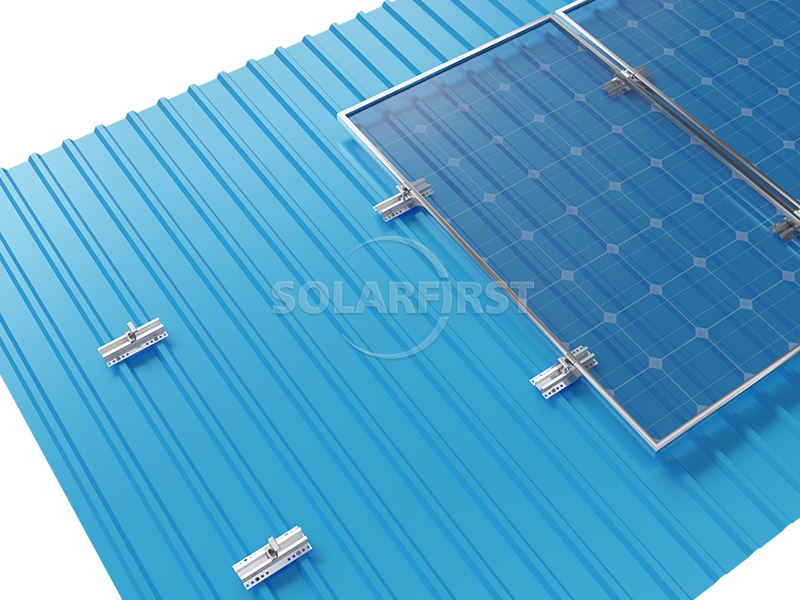

O trilho em forma de U para montagem de painéis fotovoltaicos em telhados de aço ondulado é um sistema de instalação de painéis solares projetado especificamente para esse tipo de telhado, amplamente utilizado devido à sua alta eficiência e confiabilidade. É chamado de "trilho em forma de U" porque sua seção transversal lembra a letra "U", um design que garante o equilíbrio entre resistência estrutural e facilidade de instalação.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

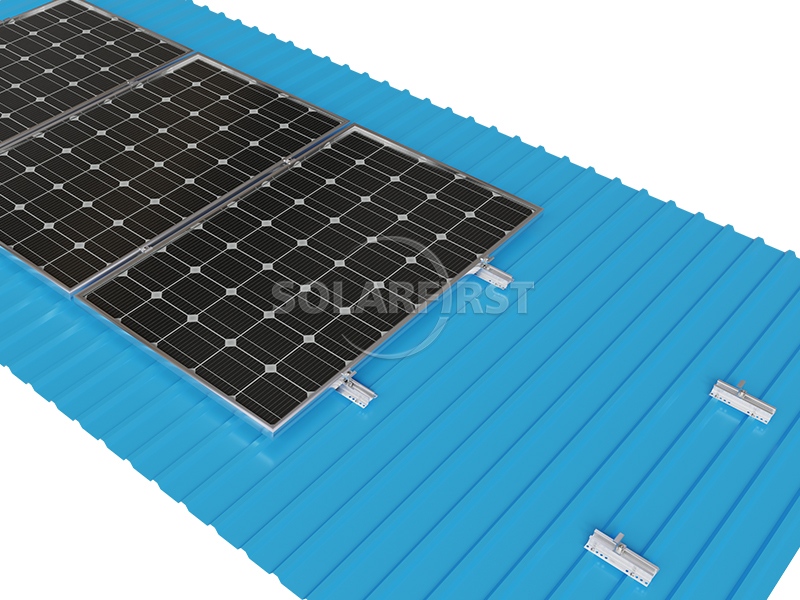

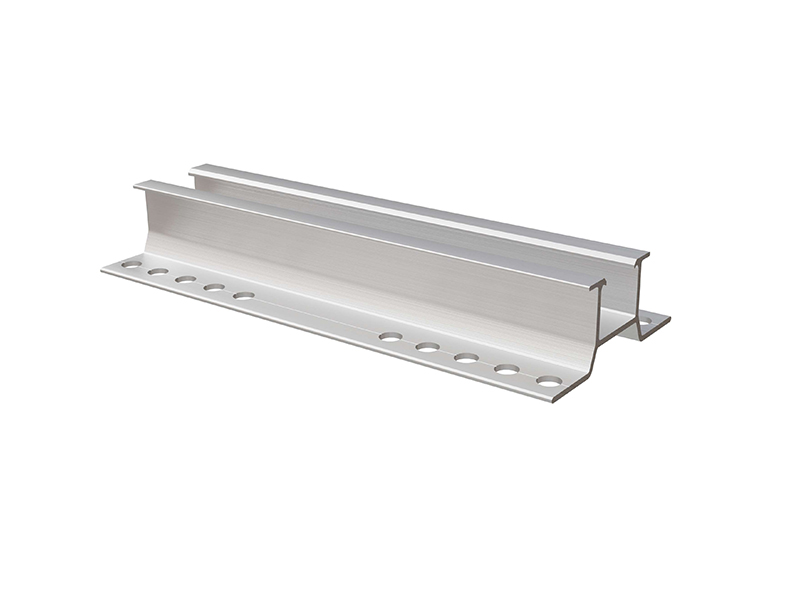

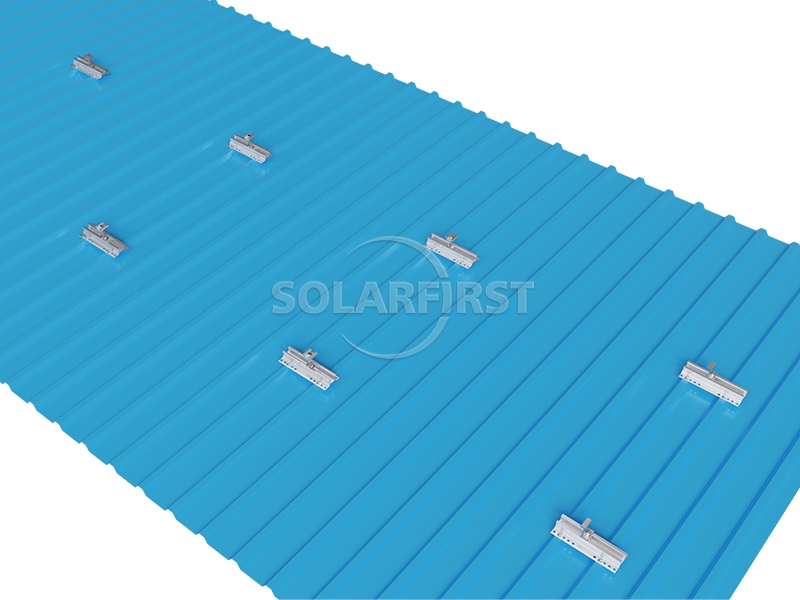

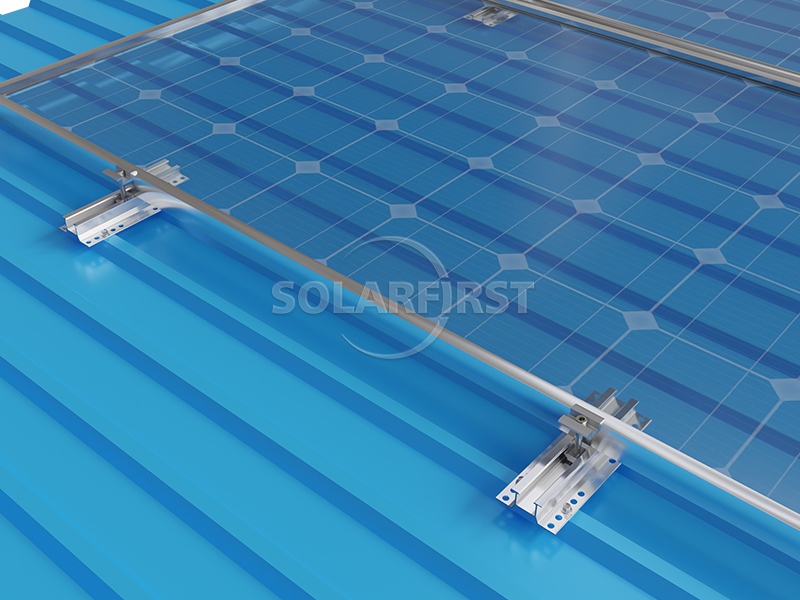

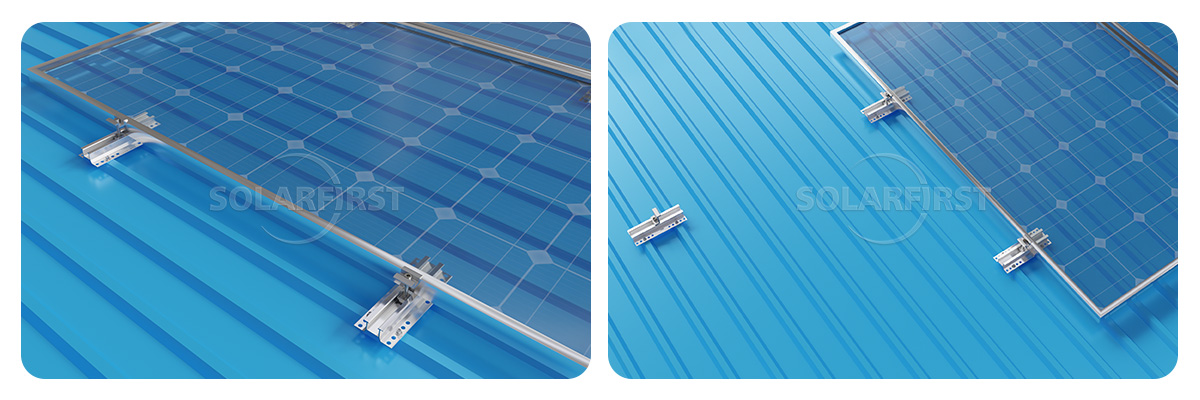

O sistema de montagem de painéis solares com trilho em U para telhados de aço corrugado é um sistema de instalação de módulos solares projetado especificamente para telhados de aço corrugado comerciais, industriais e residenciais. Seu componente principal — o trilho guia em U — possui uma seção transversal em forma de U e é feito de liga de alumínio de alta qualidade. Ele é fixado às cristas do telhado de aço corrugado usando grampos especiais ou parafusos autoatarraxantes, proporcionando uma base de suporte estável para os módulos fotovoltaicos. O sistema suporta a disposição horizontal ou vertical dos módulos fotovoltaicos e é compatível com painéis solares com e sem moldura, demonstrando alta flexibilidade.

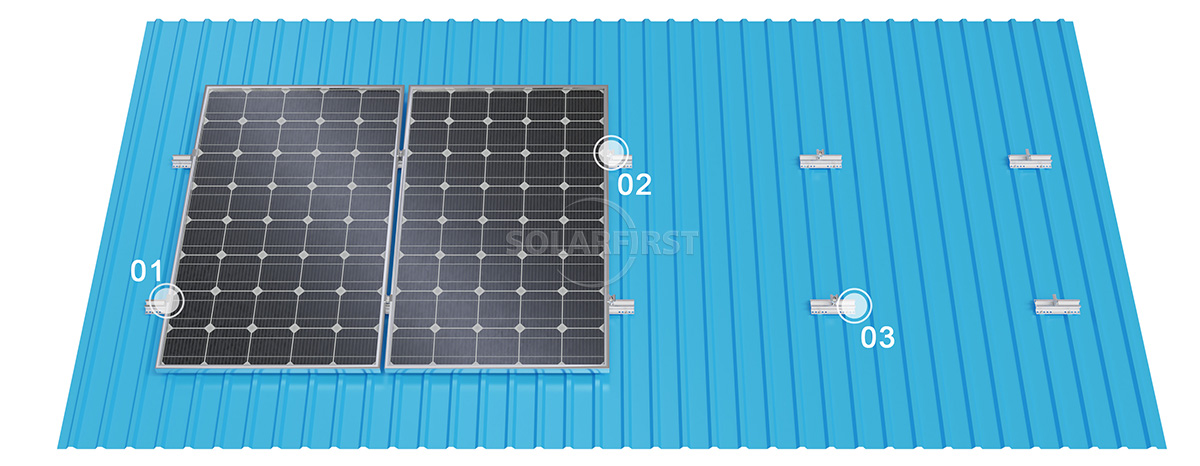

Componentes do produto
Vantagens e desvantagens
▶ Vantagens
▪ Instalação fácil
O design do trilho em forma de U simplifica o processo de instalação. Parafusos autoatarraxantes e blocos de pressão fixam os componentes, eliminando a necessidade de ferramentas complexas e economizando significativamente tempo e custos de mão de obra na instalação.
▪ Estrutura leve
Construído principalmente em liga de alumínio, o design leve minimiza a carga adicional no teto, facilitando o transporte e o manuseio.
▪ Impermeabilização confiável
Quando utilizado com juntas ou adesivos impermeáveis de EPDM, elimina eficazmente o risco de infiltrações após a perfuração do telhado, o que é crucial para garantir o desempenho da impermeabilização.
▪ Ampla compatibilidade
O projeto abrangente do sistema permite a instalação de módulos fotovoltaicos na horizontal ou na vertical, sendo compatível com a maioria dos módulos com ou sem moldura disponíveis no mercado.
▪ Alta relação custo-benefício
Menos módulos e um processo de instalação simplificado reduzem os custos de materiais e mão de obra.
▶ Desvantagens
▪ Desafios de padronização
Para referência, as esteiras em forma de U têm um momento de inércia e um módulo menores, o que significa que sua capacidade de carga geral pode ser inferior à de esteiras com outros formatos de seção transversal para as mesmas dimensões.
▪ Limitações de instalação
A instalação normalmente exige a perfuração de furos na telha de aço ondulada. Apesar das medidas de impermeabilização, isso ainda pode afetar a estrutura geral do telhado.
▪ Maturidade do mercado
Por se tratar de uma solução especializada, as esteiras em forma de U podem não ter a mesma penetração de mercado e transparência de preços que as esteiras de aço em forma de C ou Z, mais versáteis.
▪ Propriedades do material
O alumínio é mais frágil que o aço. Em aplicações especiais que exigem capacidade de carga extremamente alta, podem ser necessários suportes em forma de U de aço galvanizado a quente mais robustos.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Orientação de componentes | Arranjo flexível horizontal/vertical |
| Componentes aplicáveis | Compatível com módulos fotovoltaicos com e sem moldura. |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
Os sistemas de trilhos em forma de U são usados principalmente para telhados de aço ondulado, abrangendo diversos tipos:
▪ Edifícios comerciais
Locais como fábricas, armazéns e centros de logística, que normalmente possuem grandes áreas de cobertura e condições de instalação regulares, são ideais para aproveitar a relação custo-benefício dos trilhos em formato de U.
▪ Instalações industriais
Esses edifícios têm altos requisitos de impermeabilização do telhado e capacidade de carga estrutural; as características de leveza e impermeabilidade dos perfis em U atendem perfeitamente a essas necessidades.
▪ Edifícios residenciais
Os trilhos em forma de U são especialmente adequados para casas rurais autoconstruídas ou vilas com telhados de aço ondulado.
▪ Tipos específicos de telhado
Particularmente adequadas para telhados trapezoidais de aço ondulado, pois seu design em forma de U permite um melhor encaixe com as chapas de aço ondulado.
Observações importantes:
Para garantir o funcionamento estável do sistema a longo prazo, vários pontos-chave exigem atenção especial:
▶ Fase de projeto e planejamento
▪ Pré-calcular a capacidade de carga do telhado
Antes da instalação, certifique-se de que a estrutura do telhado suporte a carga adicional do sistema fotovoltaico.
▪ Layout e posicionamento precisos
Antes da instalação, trace as linhas de acordo com os desenhos do projeto para garantir que o espaçamento entre as braçadeiras e os trilhos-guia atenda aos requisitos do projeto.
▶ Etapa de impermeabilização (crucial)
▪ Devem ser utilizadas juntas de EPDM.
Todos os furos que danifiquem a cobertura original de aço ondulado devem ter juntas ou arruelas impermeáveis de EPDM instaladas sob os parafusos autoatarraxantes. Recomenda-se o uso de selante impermeabilizante para evitar vazamentos.
▶ Etapa de Construção e Instalação
▪ Sequência Operacional Padronizada
A instalação do trilho guia deve seguir a sequência "seção intermediária → seções finais → conectores do trilho guia".
▪ Precisão da Instalação de Controle
Após a instalação de cada trilho guia, verifique seu nivelamento. O ângulo de curvatura por vão não deve exceder 1 mm para garantir uma distribuição uniforme da tensão nos componentes.
▪ Garantir a resistência à tração da braçadeira
Antes da instalação em lote, realize um teste de tração por arrancamento em amostras fixadas com grampos para garantir uma conexão segura ao telhado.
▪ O acesso para construção deve ser providenciado.
É estritamente proibido pisar diretamente nas lajes do telhado. Devem ser criados caminhos de acesso específicos para evitar deformações ou infiltrações no telhado devido à circulação de pedestres.
▪ A construção é estritamente proibida em dias de chuva.
Isso serve para evitar que a água da chuva se infiltre em juntas mal vedadas, o que poderia causar riscos à segurança.
Resumo
O perfil em U para suportes fotovoltaicos em telhados de aço ondulado é uma solução de instalação projetada especificamente para as características estruturais desse tipo de telhado. Ele combina a leveza da liga de alumínio, a impermeabilidade do EPDM e a praticidade do design modular, controlando custos de forma eficaz e priorizando a eficiência da construção e a vida útil do sistema. Para proprietários que planejam projetos fotovoltaicos em telhados de aço ondulado, optar por um sistema tão bem estruturado e padronizado é uma escolha pragmática para garantir retornos estáveis a longo prazo.

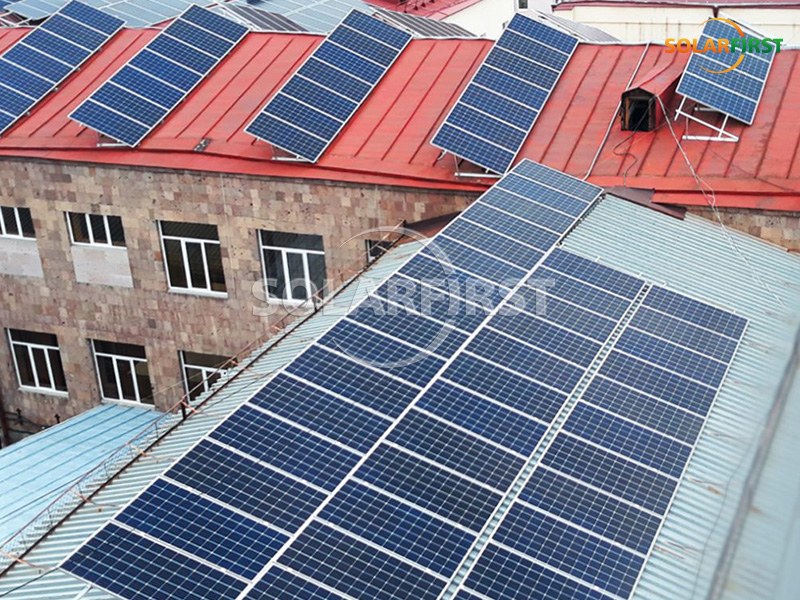

Referência do Projeto Solar First
