Os telhados impermeáveis com sistemas fotovoltaicos integrados a edifícios (BIPV) representam uma importante vertente do setor. No contexto das metas de "carbono duplo", o setor da construção civil, uma das principais fontes de emissões de carbono, impulsiona a transformação da matriz energética. Os telhados impermeáveis com BIPV rompem com o modelo tradicional de "edifício + sistema fotovoltaico pós-instalado", utilizando módulos de geração de energia solar diretamente como parte do envelope do edifício, substituindo os tradicionais painéis ou telhas metálicas. Dessa forma, o próprio telhado desempenha funções tanto de geração de energia quanto de revestimento externo.
Descrição do produto
A cobertura BIPV (fotovoltaica integrada à construção) é um sistema de cobertura integrado cuja lógica principal é utilizar módulos fotovoltaicos tanto como unidades de geração de energia quanto como camadas de impermeabilização do edifício. Ao contrário das coberturas BAPV (fotovoltaica balanceada) tradicionais, onde os painéis fotovoltaicos são instalados separadamente sobre telhas de aço ondulado, as coberturas BIPV combinam estruturalmente painéis fotovoltaicos, canais de drenagem e vigas de suporte em uma única unidade, formando um módulo de cobertura pré-fabricado que pode ser instalado diretamente sobre as terças.

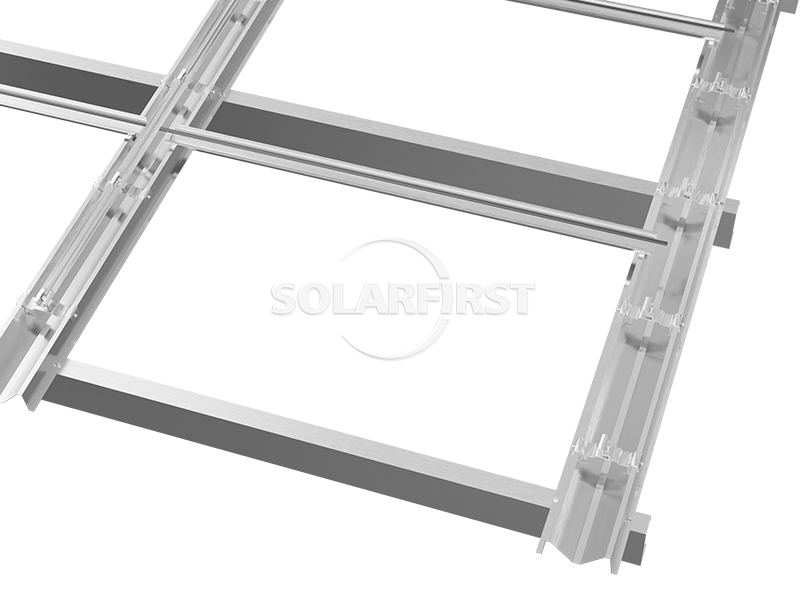

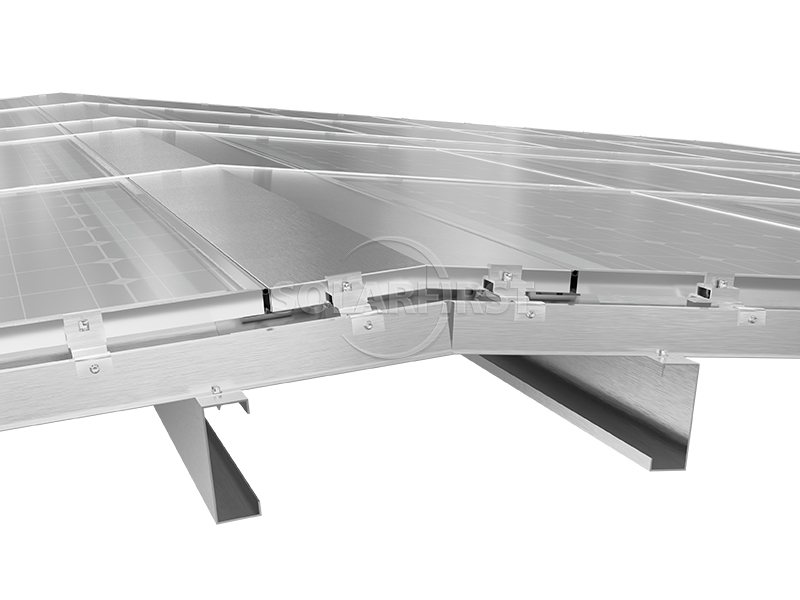

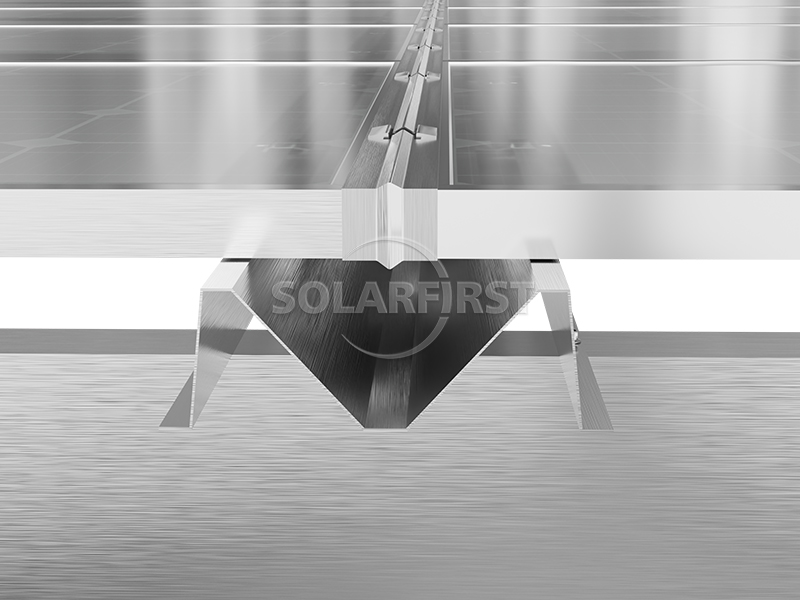

Construtivamente, o sistema geralmente consiste em uma estrutura de drenagem em forma de grade, formada por canais de drenagem principais longitudinais e canais de drenagem secundários transversais. Painéis fotovoltaicos cobrem os canais, e a água da chuva flui através da superfície dos painéis fotovoltaicos para dentro dos canais antes de ser coletada e descarregada nas calhas. Alguns produtos empregam uma estrutura de encaixe de 360° ou um processo de prensagem contínuo e sem emendas para reduzir o risco potencial de vazamento nas juntas. Os módulos fotovoltaicos geralmente utilizam um design de vidro duplo (vidro temperado de 2 mm + folha traseira de vidro de 2 mm), uma estrutura de vidro duplo que equilibra a transmissão de luz, a capacidade de carga e a resistência ao fogo. Alguns produtos adicionam uma estrutura de liga de alumínio na lateral menor para melhorar a vedação da sobreposição, enquanto a drenagem é feita por meio de sobreposições verticais na lateral maior. Todo o sistema é conectado à estrutura principal do edifício por meio de suportes ou grampos e pode ser adaptado a várias formas de telhado, como estruturas de aço e concreto.

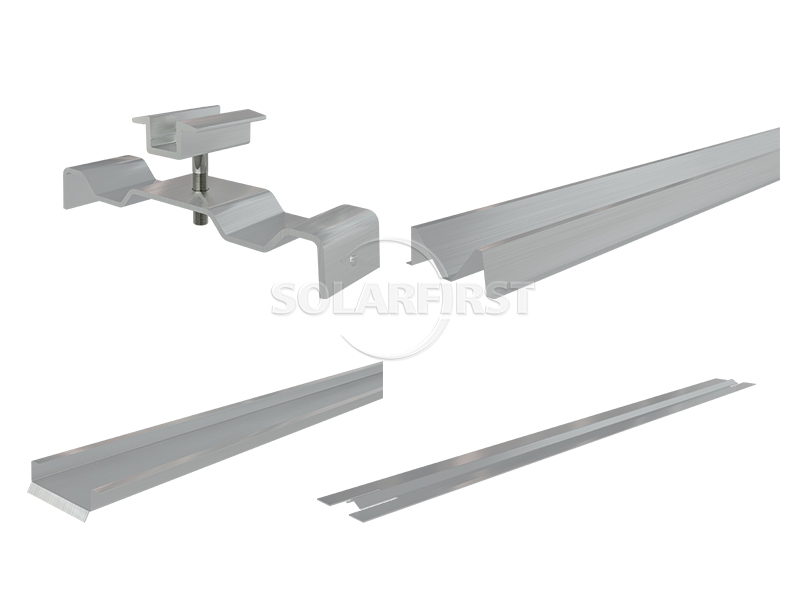

Componentes do produto
Vantagem
▶ Desempenho de impermeabilização:
Os telhados impermeáveis BIPV priorizam a drenagem como sua principal estratégia de impermeabilização. Um sistema de drenagem escalonado e um sistema de canalização de água direcionam ativamente o fluxo da água da chuva, evitando o acúmulo e a infiltração. Canais verticais e horizontais formam uma rede de drenagem completa, reduzindo o risco de vazamentos do ponto de vista estrutural. Alguns produtos utilizam uma estrutura de encaixe de juntas de 360° e um design contínuo sem sobreposição vertical, reduzindo ainda mais o risco de vazamentos. Algumas soluções também empregam um conceito de design redundante de "drenagem externa e dragagem interna", reservando canais de drenagem fora da camada de vedação para múltiplas camadas de proteção.
▶ Resistência ao fogo:
O sistema utiliza principalmente materiais não combustíveis ou retardantes de chamas. A superfície do módulo fotovoltaico é de vidro temperado e a base é feita de chapa de aço zincado aluminizado ou vidro, atingindo uma classificação geral de resistência ao fogo A ou A2. Alguns sistemas também são equipados com dispositivos de desligamento automático que podem interromper rapidamente o circuito em situações anormais, aumentando ainda mais a segurança.
▶ Resistência ao vento e capacidade de carga:

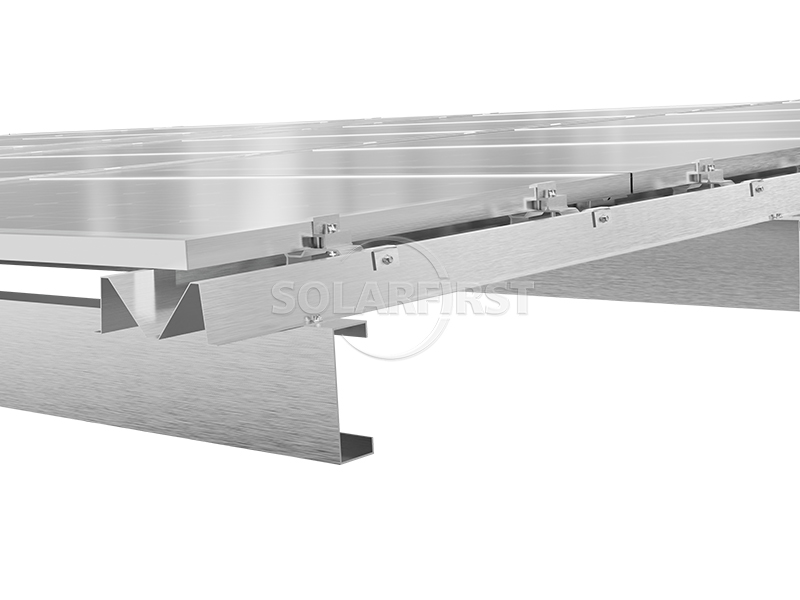

Utilizando métodos de colagem estrutural ou fixação por suportes, os módulos fotovoltaicos são integrados à estrutura do edifício, formando um conjunto estável que oferece resistência superior ao vento em comparação com as soluções fotovoltaicas tradicionais fixadas com parafusos. Alguns produtos podem suportar ventos de até tufões de categoria 17. A capacidade de carga frontal ultrapassa 8,1 kPa, sendo capaz de resistir a condições climáticas extremas, como granizo.
▶ Eficiência na geração de energia e capacidade instalada:
Os módulos normalmente utilizam tecnologias de células de alta eficiência, como TOPCon tipo N ou HPBC, com eficiências de conversão entre 21% e 22%. Devido à transitabilidade inerente dos módulos, não é necessário acesso para manutenção no telhado, aumentando a capacidade instalada em aproximadamente 10% a 30% para a mesma área. Alguns produtos apresentam um design sem moldura para reduzir a degradação da energia causada pelo acúmulo de poeira, aumentando ainda mais os benefícios da geração de energia a longo prazo.
▶ Otimização da carga do edifício:
Em comparação com a solução dividida de "telhado metálico tradicional + painéis fotovoltaicos adicionais", os sistemas BIPV reduzem a carga do edifício por meio de um design integrado. O peso de um único módulo em alguns produtos é aproximadamente 30% do peso das telhas tradicionais. De acordo com dados da indústria, o sistema como um todo pode reduzir a carga do edifício em cerca de 35% (esses dados são baseados em resultados de testes para modelos de produtos específicos; a redução real varia dependendo da estrutura do telhado e da seleção do produto).
▶ Facilidade de instalação e manutenção:
O design pré-fabricado e as dimensões padronizadas dos módulos resultam em alta eficiência de construção no local. Alguns sistemas adotam um design modular de desmontagem, facilitando a substituição posterior de componentes individuais. O design dos painéis transitáveis permite que a equipe de manutenção realize inspeções e operações de limpeza no telhado sem a necessidade de construir rotas de acesso adicionais para manutenção.
Parâmetros
| Tipo base | PHC/Estaca moldada in loco |
| Matriz de módulos | Paisagem/Retrato |
| Fixação do módulo | Parafusos/Braçadeiras |
| Ângulo | ≤20° (personalizável) |
| Temperatura ambiente | -20°C a 60°C |
| Material | Q235B/Q355B/Q420/etc. |
| Cabo de aço | Cabos de aço galvanizado pré-esforçados de alta resistência e baixa relaxação |
| Dispositivo de ancoragem | Âncora de aperto/Âncora de clipe (com dispositivo de travamento) |
| Revestimento | Fixador galvanizado >45 μm; Estrutura galvanizada >65 μm; Zinco, alumínio e magnésio, dupla face, peso >275g/m; Peso da camada de zinco por unidade de área do cabo de aço: 190g/m~350g/m. |
Cenários aplicáveis
▶ Instalações industriais e comerciais
Os telhados de fábricas industriais possuem grandes áreas e inclinações adequadas, sendo as principais aplicações para telhados impermeabilizados com painéis fotovoltaicos integrados a edifícios (BIPV). São especialmente indicados para projetos de renovação de edifícios fabris existentes que enfrentam problemas como telhados envelhecidos, infiltrações e corrosão de telhas metálicas coloridas. A renovação do telhado e a instalação de painéis fotovoltaicos podem ser realizadas simultaneamente em uma única obra. Para indústrias sensíveis ao ambiente de produção, como as têxteis, eletrônicas e de manufatura de precisão, os sistemas BIPV podem melhorar a impermeabilização e o isolamento térmico do telhado, além de gerar eletricidade.
▶ Centro de Armazenagem e Logística
Os armazéns têm requisitos rigorosos de impermeabilização e estabilidade estrutural. O sistema BIPV pode substituir diretamente as telhas de aço coloridas tradicionais e possui as funções de geração de energia, impermeabilização e suporte de carga, reduzindo a frequência de manutenções subsequentes.
▶ Edifícios públicos e instalações de transporte
É adequado para projetos de renovação de telhados ou construção de novos edifícios públicos de grande porte, como estações, aeroportos, estádios, escolas, etc. Algumas soluções também podem ser aplicadas a edifícios auxiliares de tráfego, como áreas de serviço rodoviário e praças de pedágio.
▶ Renovação ecológica de edifícios existentes
Para edifícios existentes com necessidades de redução de carbono, mas orçamentos limitados, os telhados impermeáveis com BIPV (fotovoltaicos integrados a edifícios) são uma solução que combina melhorias funcionais e produção de energia. É especialmente adequado para edifícios antigos que precisam resolver simultaneamente problemas de infiltração no telhado. Para novas construções, o sistema BIPV pode ser utilizado como um critério de seleção de cobertura na fase de projeto, permitindo a integração simultânea do sistema fotovoltaico e da edificação.
▶ Garagens cobertas e corredores
Alguns produtos BIPV leves podem ser usados em coberturas de estacionamentos, corredores de proteção contra vento e chuva e outros cenários. Os próprios componentes podem ser usados como estruturas de proteção solar e iluminação, além de gerar eletricidade.
Observações importantes:
▶ Avaliação da estrutura do telhado
Antes da construção, a capacidade de carga do telhado existente deve ser avaliada para garantir que atenda aos requisitos de instalação. Para telhados mais antigos, a integridade da estrutura principal, como terças e chapas de aço onduladas, deve ser confirmada e, se necessário, deve-se realizar o reforço.
▶ Tratamento de nós de impermeabilização
É necessário implementar sistemas de vedação e drenagem nos pontos de conexão entre os módulos fotovoltaicos e a estrutura do edifício, bem como nas juntas entre os módulos. Recomenda-se uma estratégia combinada de "prevenção e drenagem", priorizando a prevenção da infiltração de água da chuva por meio do projeto estrutural e drenando prontamente qualquer pequena quantidade de água infiltrada através de estruturas de drenagem.
▶ Aterramento para segurança elétrica e proteção contra raios
A estrutura metálica e o sistema de suporte dos módulos fotovoltaicos devem ser devidamente aterrados para evitar riscos de descargas atmosféricas e garantir a segurança da equipe de manutenção. A instalação dos cabos deve ser protegida adequadamente para evitar a corrosão causada pela água da chuva.
▶ Ambiente de construção e procedimentos operacionais
A construção de telhados é estritamente proibida em tempo chuvoso ou ventoso. Ao instalar em telhados inclinados (inclinação > 10°), recomenda-se o uso de medidas de segurança, como plataformas de apoio, para evitar que pessoas ou ferramentas escorreguem. 5. Antes de aplicar o selante, o substrato deve ser limpo para garantir que esteja seco, livre de óleo e poeira, para garantir uma boa aderência.
▶ Transporte e armazenamento
Durante o transporte, os módulos fotovoltaicos devem ser protegidos contra compressão e vibrações intensas. Antes da instalação, verifique se os módulos estão completos e se a estrutura à prova d'água está intacta. Os módulos de vidro duplo devem ser protegidos contra impactos de objetos pontiagudos durante o armazenamento e uso.
▶ Manutenção de longo prazo
Recomenda-se realizar uma inspeção completa pelo menos duas vezes por ano, com foco na condição do selante, na permeabilidade do sistema de drenagem e na limpeza da superfície do módulo antes e depois da estação chuvosa. Em áreas empoeiradas ou com vento, a frequência de limpeza deve ser aumentada para garantir a eficiência da geração de energia. Os selantes devem ser substituídos imediatamente após atingirem o fim de sua vida útil.
Resumo
Os telhados impermeáveis BIPV (Fotovoltaica Integrada à Construção) integram a geração de energia fotovoltaica às funções do envelope do edifício, representando uma reestruturação do modelo tradicional de "construir primeiro, instalar os painéis fotovoltaicos depois". O principal valor deste produto reside em: solucionar problemas de infiltração no telhado por meio de um sistema de impermeabilização com drenagem eficiente, alcançar o fornecimento de energia limpa através de módulos fotovoltaicos de alta eficiência e reduzir a carga do edifício por meio de um projeto integrado. A validação de mercado demonstra que os telhados impermeáveis BIPV têm boa aplicabilidade em instalações industriais e comerciais, armazéns e centros de logística, e edifícios públicos, atingindo múltiplos objetivos de conservação de energia, redução de carbono e benefícios operacionais.
Do ponto de vista da maturidade tecnológica, os telhados impermeáveis com BIPV (fotovoltaicos integrados a edifícios) passaram com sucesso da fase de prova de conceito para a aplicação em larga escala. Empresas líderes acumularam expertise técnica suficiente em impermeabilização de estruturas, resistência ao fogo e resistência ao vento, resultando em uma gama cada vez mais diversificada de opções de produtos. No entanto, é importante ressaltar que, como um produto para construção civil, o desempenho dos telhados impermeáveis com BIPV depende muito da qualidade da instalação e da manutenção subsequente. A avaliação inicial do telhado, o projeto e o gerenciamento da construção durante a fase intermediária são igualmente cruciais. Para proprietários de edifícios interessados em adotar este produto, recomenda-se escolher uma marca com estudos de caso consolidados e capacidade de serviço completa, baseada em um profundo conhecimento das condições do telhado e das necessidades de energia elétrica do imóvel, a fim de maximizar os benefícios da solução.

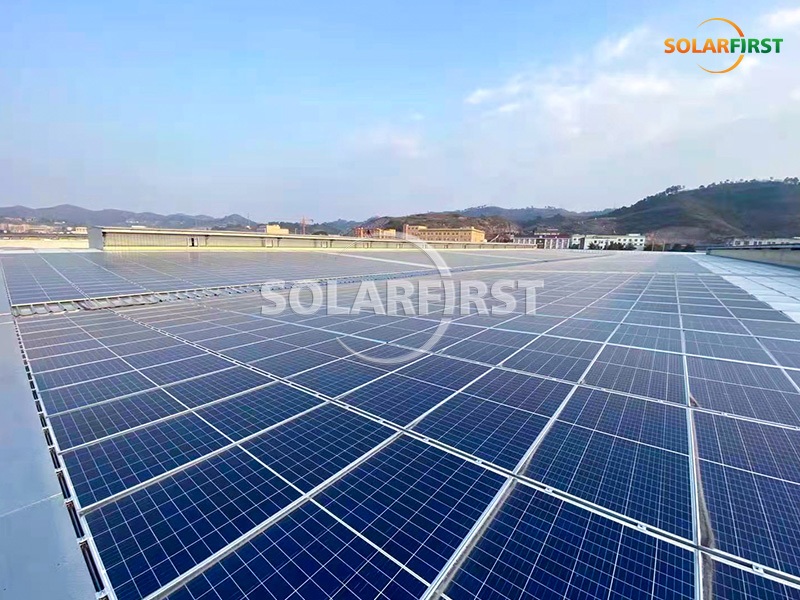

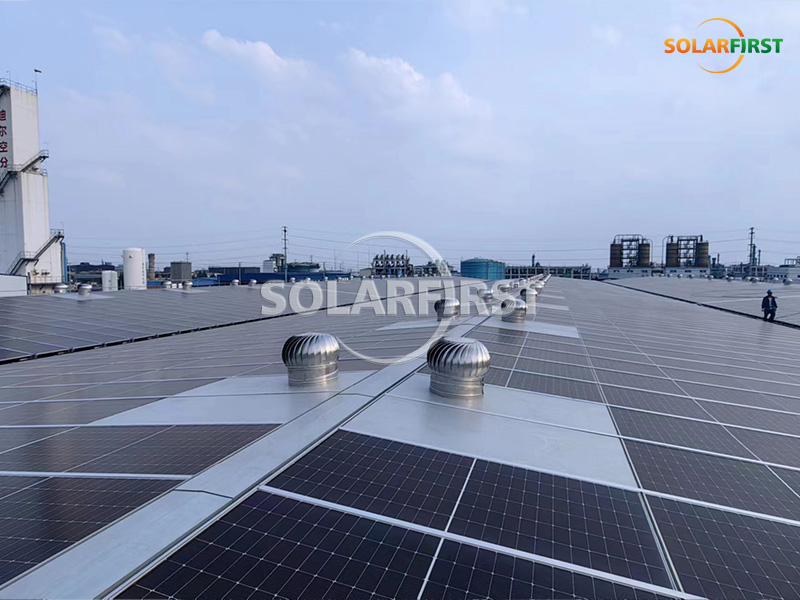

Referência do Projeto Solar First
