Este produto é um acessório de suporte fotovoltaico (PV) projetado especificamente para telhados de aço corrugado com sistema Klip-Lok (junta vertical). Ele utiliza uma estrutura de fixação sem perfuração, eliminando a necessidade de furar a superfície do telhado. As braçadeiras se fixam à borda Klip-Lok da cumeeira do telhado por meio de sua própria força de travamento mecânico, proporcionando um ponto de conexão confiável para trilhos ou módulos fotovoltaicos. Esse design evita danos aos painéis do telhado causados por perfuração, reduzindo efetivamente o risco de vazamentos, e é particularmente adequado para telhados comerciais e industriais com altos requisitos de impermeabilização.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

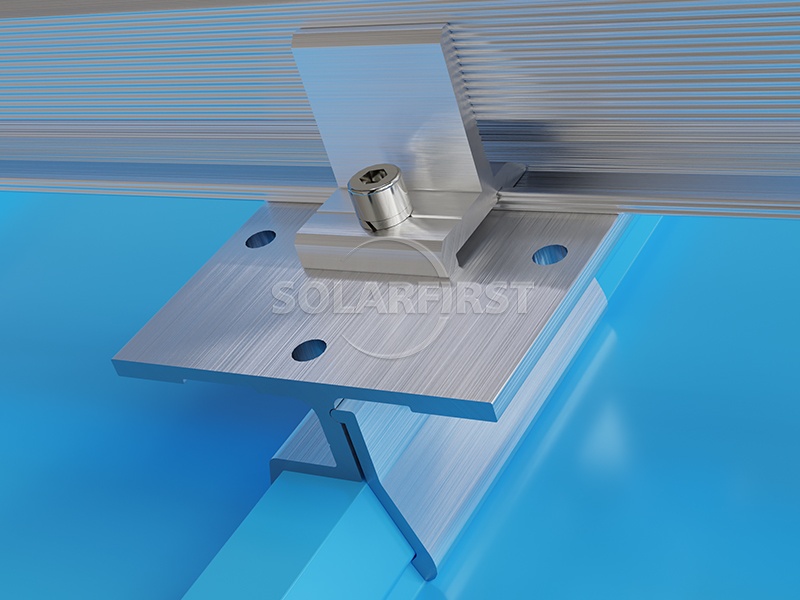

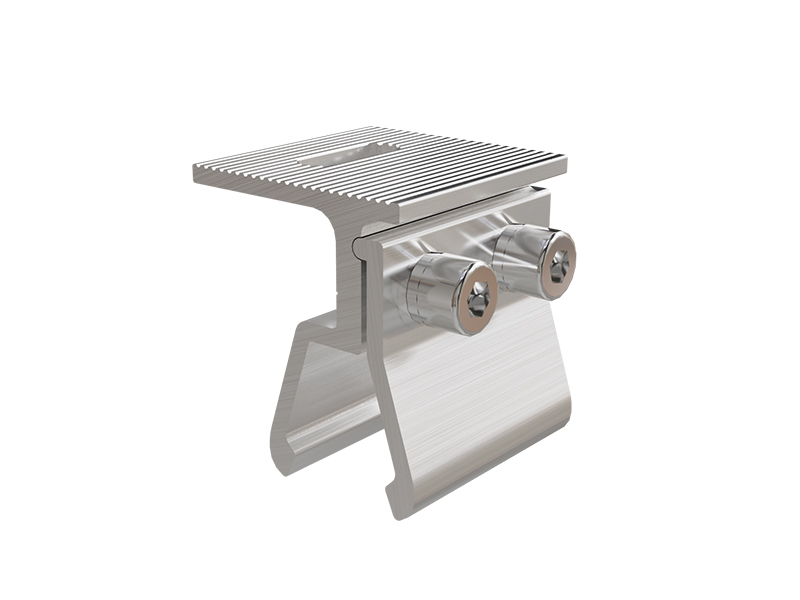

A braçadeira Klip-Lok é um conector não perfurante feito de liga de alumínio e aço inoxidável. Ela fixa e prende o telhado sem necessidade de perfuração, protegendo eficazmente a camada impermeabilizante. Este produto possui resistência ao vento de até 60 m/s e à neve de até 1,4 kN/m², é fácil de instalar, altamente confiável e durável. É amplamente utilizado em projetos de energia fotovoltaica distribuída em edifícios industriais e comerciais, estufas agrícolas e outros locais.

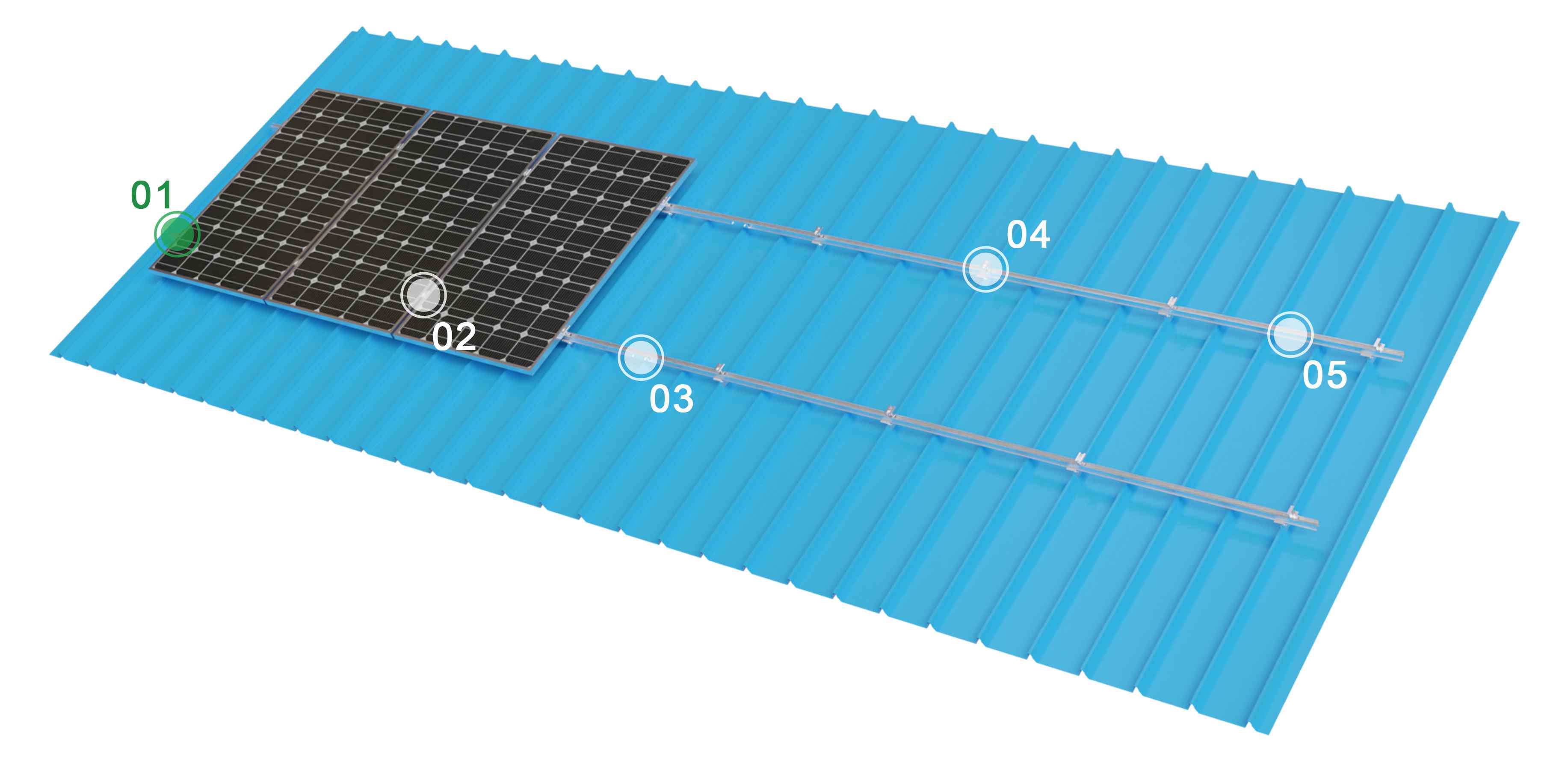

Componentes do produto
Vantagem
▶ Instalação sem perfuração
Não são necessários parafusos autoatarraxantes, preservando os painéis metálicos e a camada impermeabilizante do telhado, reduzindo significativamente o risco de vazamentos em comparação com os métodos tradicionais de fixação com furos passantes.
▶ Estrutura confiável
Força de fixação uniforme, alta resistência ao vento e adaptável a ambientes de alta temperatura, alta umidade e névoa salina.
▶ Instalação fácil
Após a braçadeira encaixar na saliência, aperte com uma chave dinamométrica; não são necessárias ferramentas especiais, podendo ser operada por uma única pessoa.
▶ Boa compatibilidade
Adapta-se aos tamanhos de encaixe Klip-Lok mais comuns; a interface superior é compatível com os trilhos e grampos fotovoltaicos convencionais.
▶ Resistente às intempéries e durável
O corpo principal é feito de liga de alumínio anodizado e os fixadores são de aço inoxidável 304, oferecendo uma vida útil resistente à corrosão de mais de 10 anos.
▶ Design leve
Cada braçadeira pesa aproximadamente 0,15 a 0,25 kg, reduzindo a carga no telhado.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Edifícios fabris industriais e comerciais: Grandes telhados de aço ondulado, que exigem altos padrões de impermeabilização e rapidez na construção.
▪ Centros de logística e armazenagem: Grande área de telhado, adequada para métodos de instalação sem perfuração.
▪ Estufas agrícolas: Em telhados metálicos inclinados, o uso de grampos pode evitar danos à estrutura original.
▪ Renovação de antigos projetos fotovoltaicos: Telhados metálicos existentes não podem ser perfurados; a fixação com grampos é a solução ideal.
▪ Edifícios com requisitos rigorosos de impermeabilização: Como, por exemplo, os telhados de fábricas nas indústrias eletrônica, farmacêutica e alimentícia.
Observações importantes:
▶ Confirmação do tipo de telhado
Esta braçadeira é adequada apenas para painéis de telhado metálicos com estrutura de junta vertical (Klip-Lok), e não para painéis ondulados trapezoidais ou painéis com junta angular.
▶ Cálculo de carga
O número e o espaçamento das braçadeiras devem ser calculados por um engenheiro estrutural com base na velocidade do vento local, na carga de neve, no vão do telhado e em outras condições.
▶Instalação conforme as especificações
Os parafusos devem ser apertados com o torque especificado (geralmente de 16 a 20 N·m) usando uma chave dinamométrica. Apertar demais pode danificar a saliência, enquanto apertar de menos pode causar deslizamento.
▶ Inspeção das Condições do Telhado
Antes da instalação, certifique-se de que os painéis do telhado estejam livres de ferrugem severa, deformações ou descascamento do revestimento; caso contrário, a força de fixação poderá ser insuficiente.
▶ Inspeção regular
Recomenda-se verificar o aperto da braçadeira anualmente, especialmente após tufões ou fortes nevascas.
▶ Conexão de aterramento
Caso sejam utilizados trilhos metálicos, o aterramento adequado entre os componentes e o telhado deve ser realizado de acordo com as especificações elétricas.
▶Evite misturar
Braçadeiras de marcas ou lotes diferentes podem apresentar variações dimensionais e não devem ser misturadas no mesmo telhado.
Resumo
Os grampos de telhado Klip-Lok são conectores fotovoltaicos especializados, desenvolvidos para telhados metálicos com juntas de encaixe. Seu design de fixação sem perfuração evita os riscos de vazamento associados à furação, oferecendo vantagens como instalação rápida, capacidade de carga confiável e alta resistência às intempéries. São adequados para diversos projetos fotovoltaicos em telhados metálicos inclinados em ambientes industriais, comerciais, de armazenagem e estufas agrícolas. Com a seleção adequada, instalação padronizada e manutenção regular, este produto proporciona uma solução de fixação segura, durável e em conformidade com as normas para sistemas fotovoltaicos.

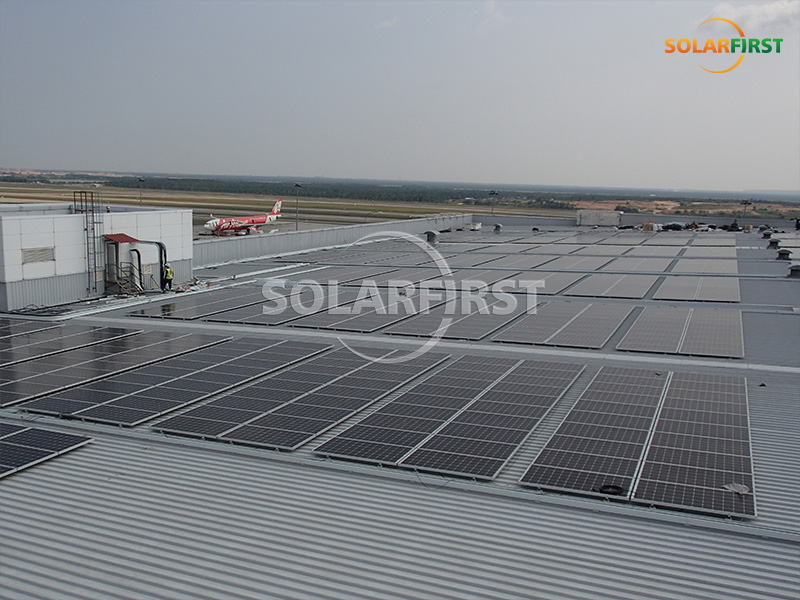

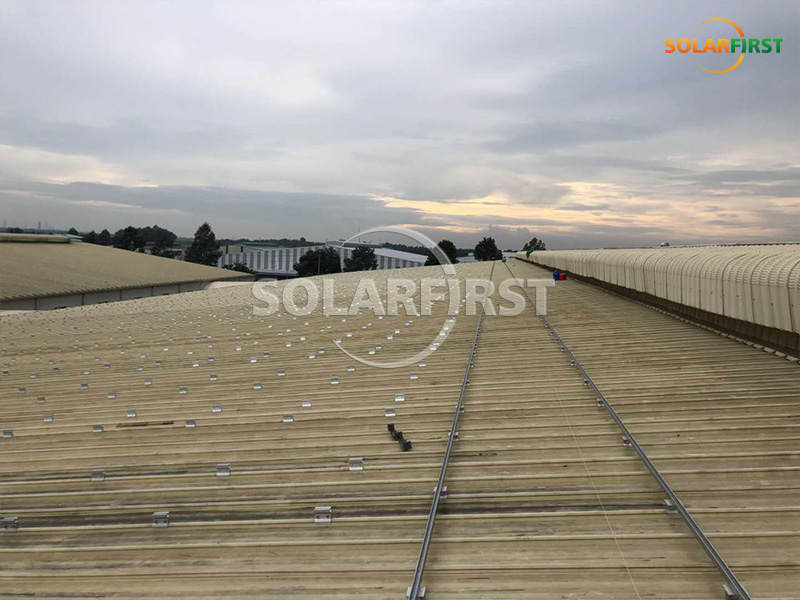

Referência do Projeto Solar First
