As braçadeiras trapezoidais são conectores essenciais em projetos fotovoltaicos com telhados trapezoidais de aço corrugado. Sua principal função é fixar os trilhos-guia do suporte fotovoltaico ao telhado de aço corrugado, proporcionando uma base sólida para a posterior instalação dos módulos fotovoltaicos.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

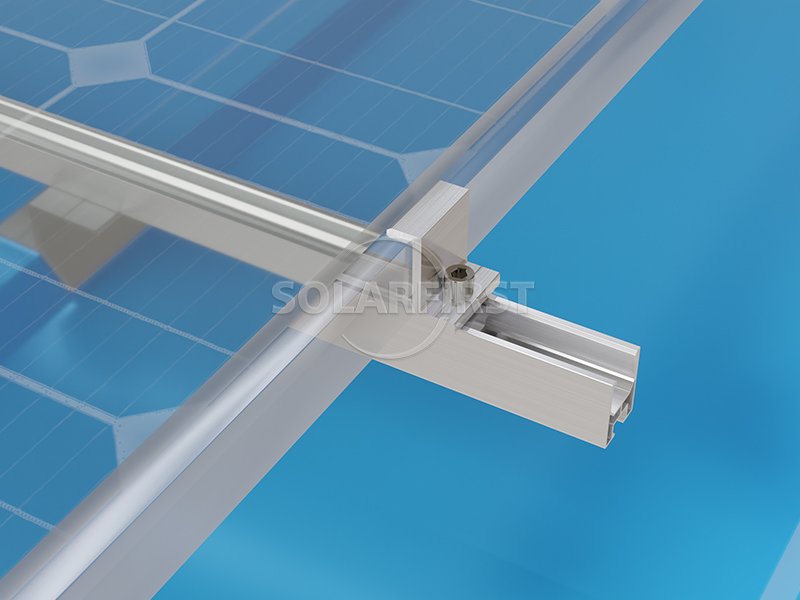

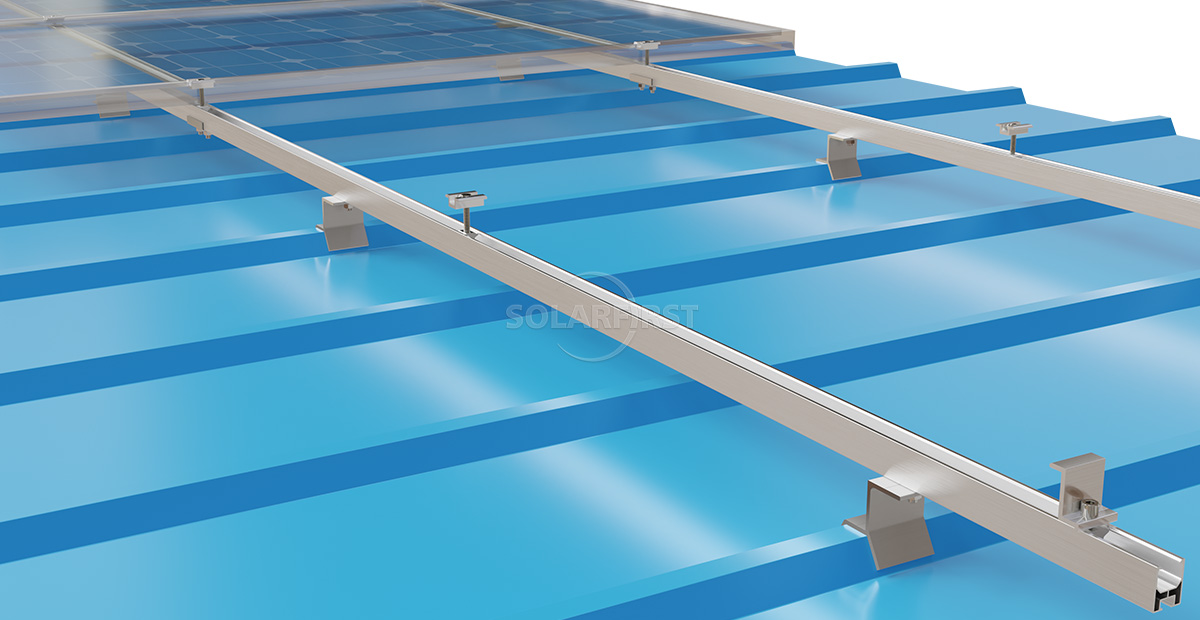

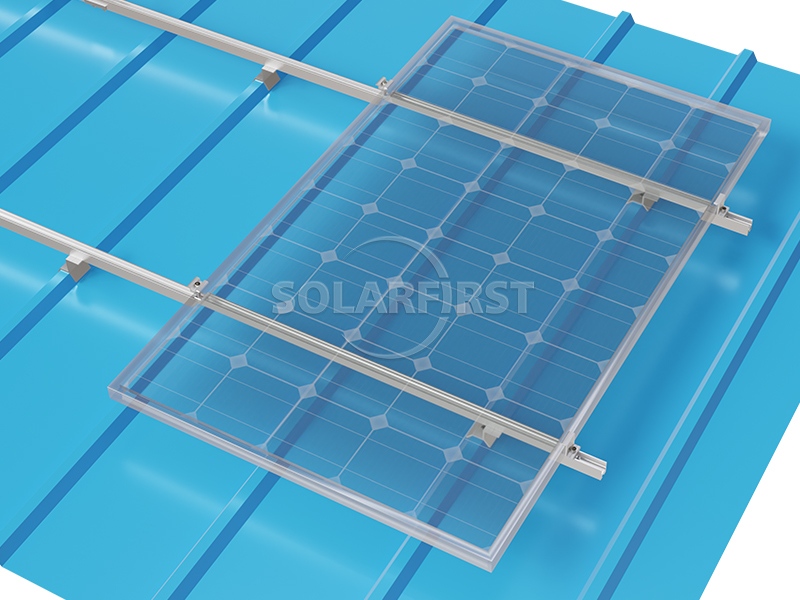

A braçadeira trapezoidal é um conector de suporte fotovoltaico (FV) projetado especificamente para telhados trapezoidais de aço corrugado. Ela fixa os trilhos FV ao telhado prendendo as laterais do aço corrugado, eliminando a necessidade de furos de montagem no telhado. Este produto resolve o problema da vedação reduzida do telhado que pode ocorrer com os métodos tradicionais de montagem passante e é um dos acessórios de suporte mais utilizados em projetos FV distribuídos comerciais e industriais.

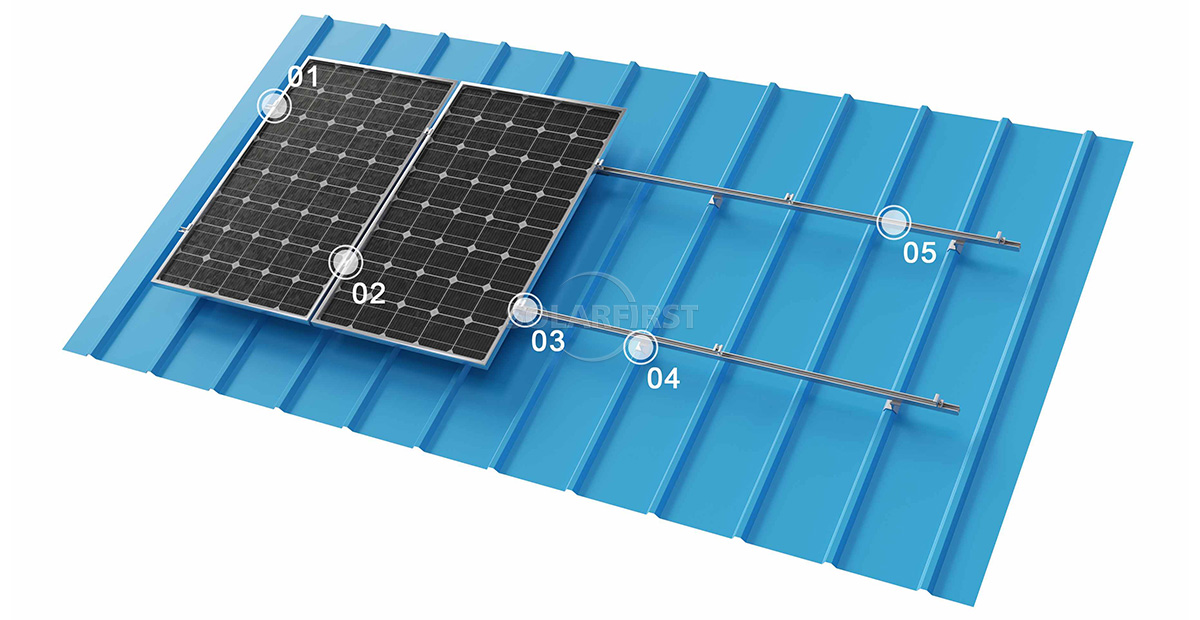

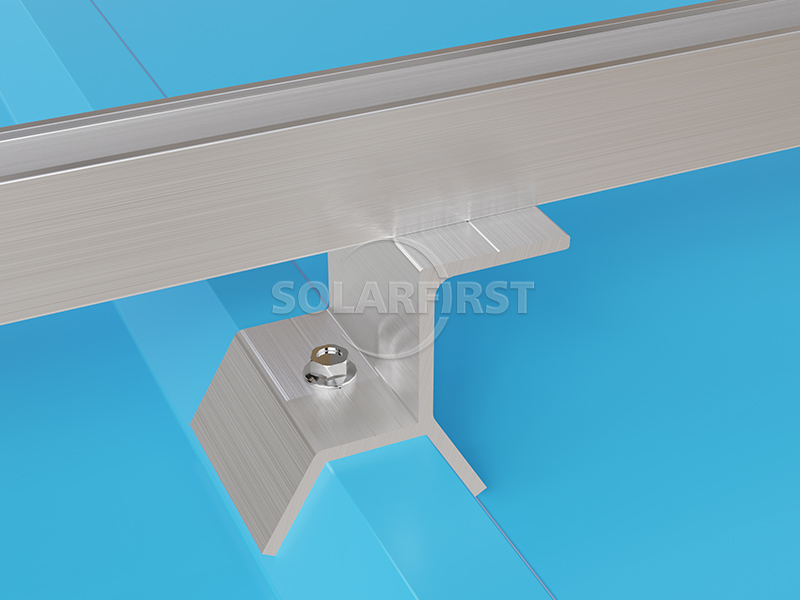

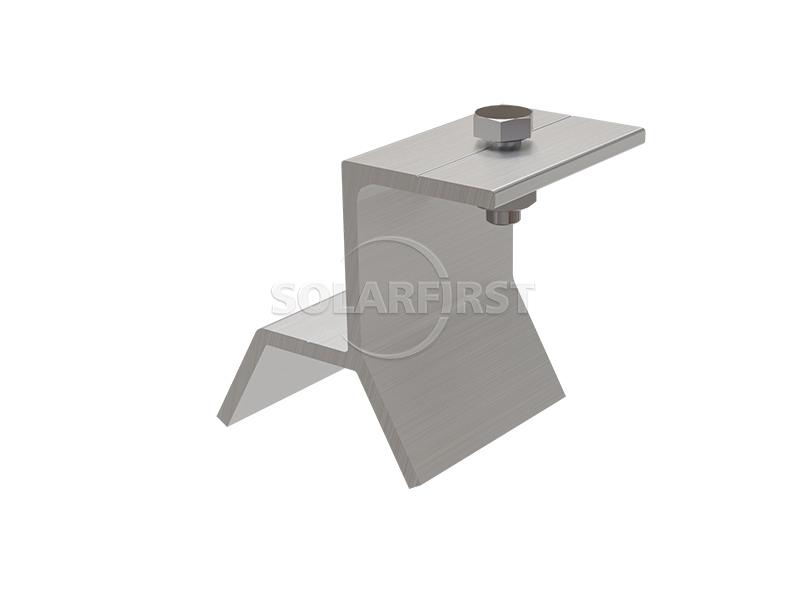

Componentes do produto
Vantagens
▪ Fixação não perfurada
Elimina a necessidade de perfurar o telhado, evitando estruturalmente o risco de infiltrações causadas por aberturas e reduzindo os custos de manutenção posteriores.
▪ Alta eficiência de instalação
Utiliza sistema de travamento por parafusos, permitindo a operação por uma única pessoa, resultando em construção rápida e baixos custos de mão de obra.
▪ Forte capacidade de adaptação
Compatível com as principais telhas metálicas onduladas trapezoidais, abrangendo alturas de ondulação (25~75mm) e larguras de abertura (20~60mm), e suporta personalização de acordo com desenhos da seção transversal da telha.
▪ Excelente resistência às intempéries
Fabricado em liga de alumínio anodizado (espessura da película ≥10μm) ou aço inoxidável 304/316, proporcionando excelente resistência à corrosão e adaptabilidade a ambientes costeiros e industriais.
▪ Propriedades mecânicas confiáveis
Os valores de projeto de resistência à tração e ao cisalhamento das braçadeiras são calculados para atender aos requisitos de segurança de áreas de grande vão e alta pressão de vento.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Altura da braçadeira | 50 mm ~ 120 mm (dependendo do tipo de azulejo) |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Telhados de aço corrugado para edifícios industriais e comerciais (usinas de energia, parques logísticos, oficinas de produção, armazéns, etc.)
▪ Telhado de aço corrugado com seções onduladas trapezoidais
▪ Instalação de módulos fotovoltaicos emoldurados e parcialmente sem moldura
▪ Em zonas costeiras com elevada maresia (recomenda-se aço inoxidável ou aço anodizado reforçado)
▪ Projetos fotovoltaicos de grande vão em telhados (utilizando trilhos-guia de alta resistência)
Observações importantes:
▶Confirmação do tipo de azulejo
Antes da seleção, é necessário um diagrama da seção transversal da telha de aço corrugado ou uma amostragem no local para confirmar a altura da ondulação, a largura da abertura e o ângulo. Caso contrário, podem ocorrer falhas na fixação ou força de fixação insuficiente.
▶Seleção de Materiais
Em áreas costeiras, ambientes industriais altamente poluídos ou ambientes com alta umidade, recomenda-se o uso de abraçadeiras de aço inoxidável 304 ou abraçadeiras de liga de alumínio com uma espessura de película de óxido ≥15μm.
▶Controle de torque de aperto
Torque insuficiente causará deslizamento da braçadeira, enquanto torque excessivo pode esmagar as ondulações ou danificar as roscas dos parafusos. Recomenda-se o uso de uma chave dinamométrica e a consulta dos valores de projeto.
▶Almofadas de amortecimento
Se o revestimento cerâmico for fino ou exigir um acabamento superficial de alta qualidade, devem ser utilizadas braçadeiras com almofadas de EPDM para evitar o contato direto metal com metal, que pode riscar o revestimento.
▶Verificação de carga
A capacidade de carga das braçadeiras é afetada por diversos fatores, como a resistência das telhas, o espaçamento e a pré-carga dos parafusos. Essa capacidade deve ser verificada por um engenheiro civil, considerando a pressão do vento e da neve na região, bem como a disposição dos componentes.
▶Sequência de instalação
Recomenda-se instalar e travar primeiro o dispositivo de fixação, depois instalar o trilho guia e, por fim, ajustar o alinhamento como um todo para evitar que o dispositivo se solte devido ao processo inverso.
Resumo
As braçadeiras trapezoidais são conectores indispensáveis na base de sistemas de suporte fotovoltaico (FV) para telhados de aço ondulado. Com o conceito central de "fixação sem perfuração", elas reduzem efetivamente o impacto na integridade do telhado, garantindo a confiabilidade da instalação. O produto apresenta estrutura simples, materiais resistentes às intempéries e ampla compatibilidade. Combinadas com a seleção adequada e a construção padronizada, permitem a fixação estável e duradoura de sistemas FV em diversos tipos de telhados de aço ondulado trapezoidal.

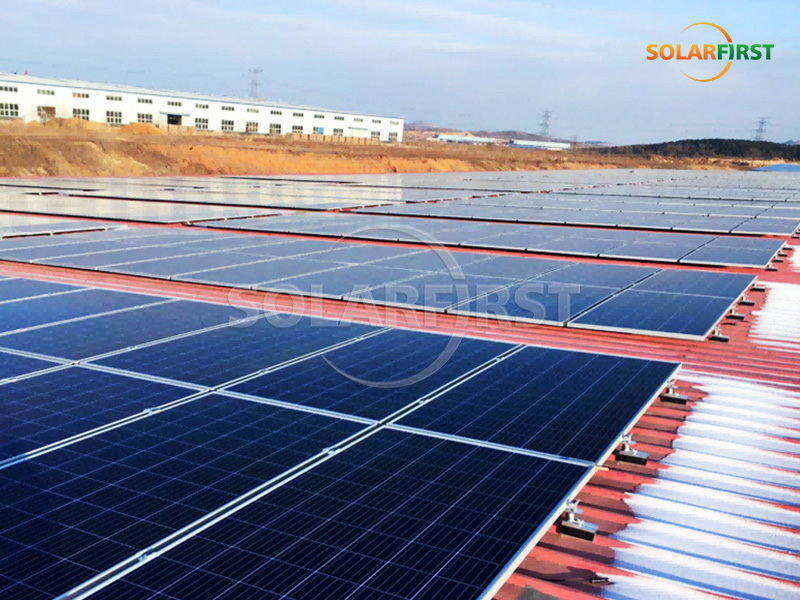

Referência do Projeto Solar First
