As braçadeiras angulares para telhados são conectores metálicos não perfurados, projetados especificamente para usinas fotovoltaicas com telhados de aço corrugado com juntas angulares. Elas são fixadas às cristas (nervuras das juntas angulares) do telhado de aço corrugado por meio de um método de fixação, proporcionando uma base de suporte para a instalação de trilhos fotovoltaicos ou para a fixação direta de módulos fotovoltaicos. Comparado às instalações tradicionais com perfuração, este produto evita fundamentalmente o risco de vazamentos causados pela perfuração e danos à camada impermeabilizante do telhado. É um componente essencial para a realização de instalações não destrutivas, eficientes e seguras em projetos fotovoltaicos distribuídos industriais e comerciais.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

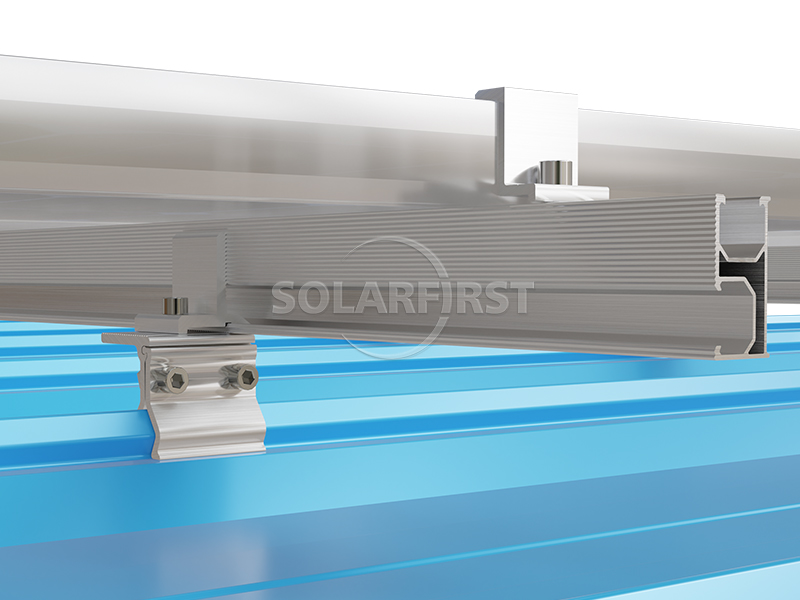

As braçadeiras angulares para telhados são conectores de suporte fotovoltaico (FV) projetados especificamente para telhados de revestimento com encaixe angular. Elas se fixam nas cristas (nervuras de encaixe angular) do telhado de revestimento, proporcionando um ponto de apoio confiável para a instalação subsequente de trilhos FV ou montagem direta de módulos FV.
Ao contrário dos métodos tradicionais de instalação com perfuração, as braçadeiras de encaixe angular não penetram o painel de revestimento, evitando eficazmente o risco de infiltrações causadas pela perfuração e danos à camada impermeabilizante do telhado. Também previnem danos ao revestimento e à resistência estrutural. Este produto é adequado para a maioria dos tipos de telhados de revestimento com encaixe angular e é um componente essencial para alcançar uma instalação não destrutiva, construção rápida e confiabilidade a longo prazo em projetos fotovoltaicos comerciais e industriais de distribuição.

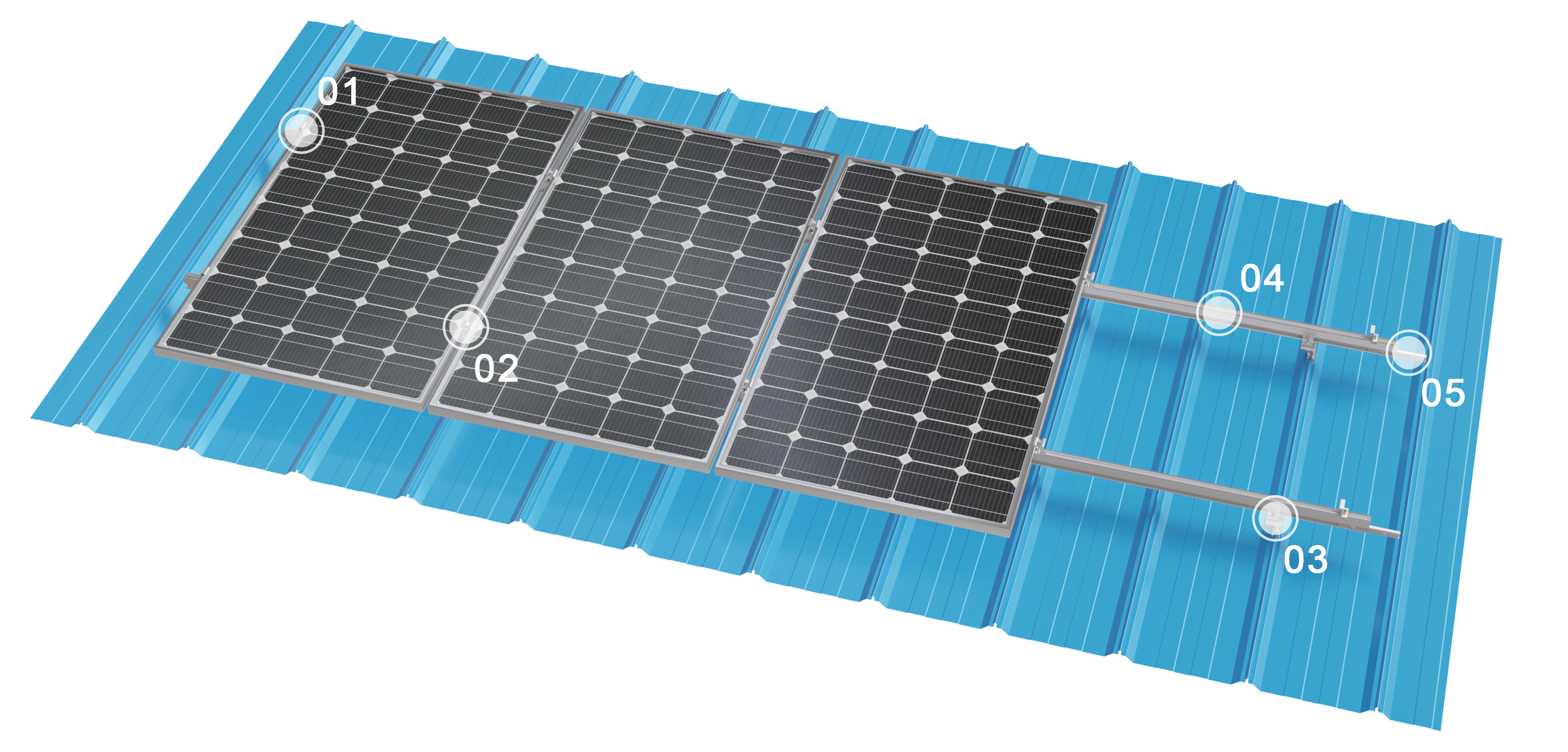

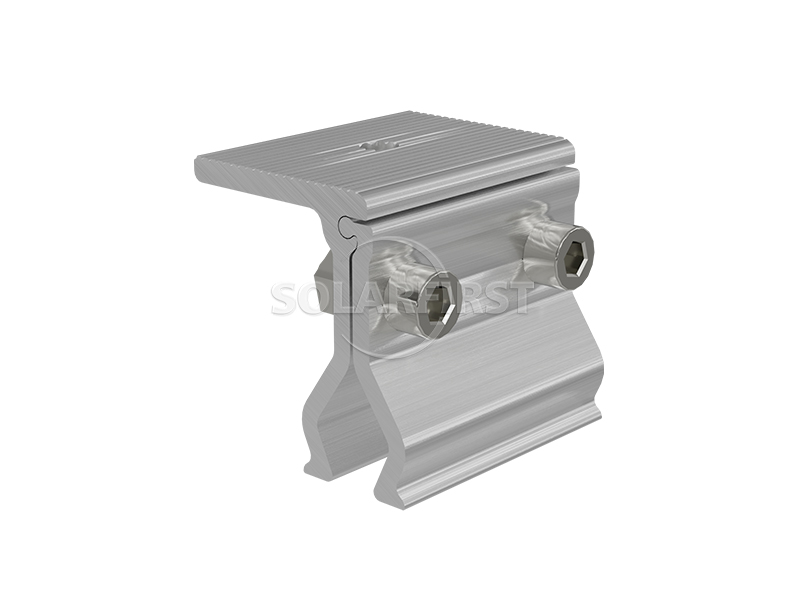

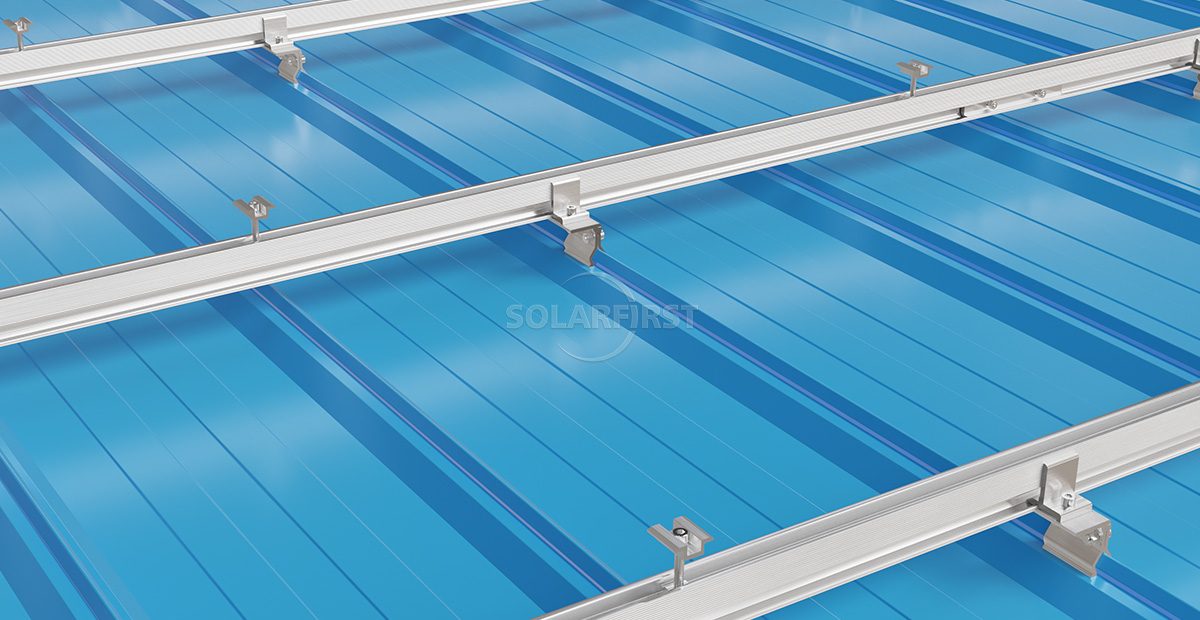

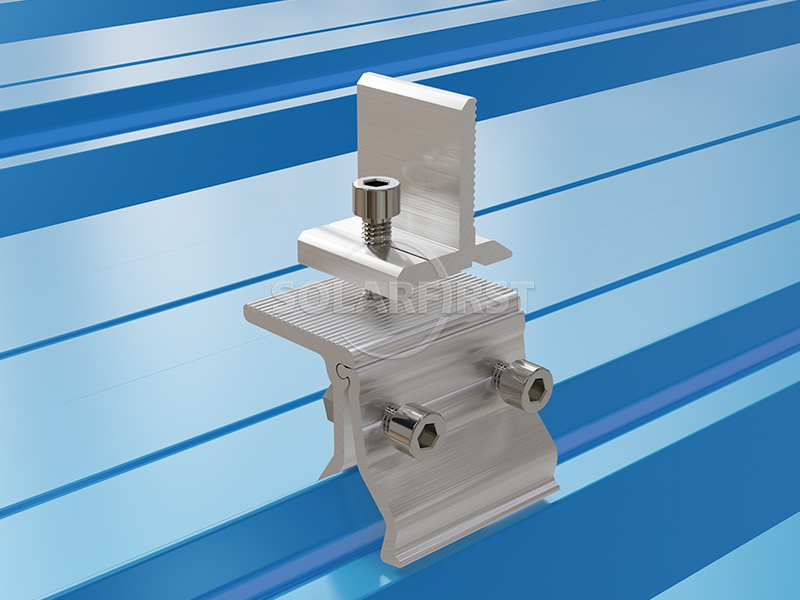

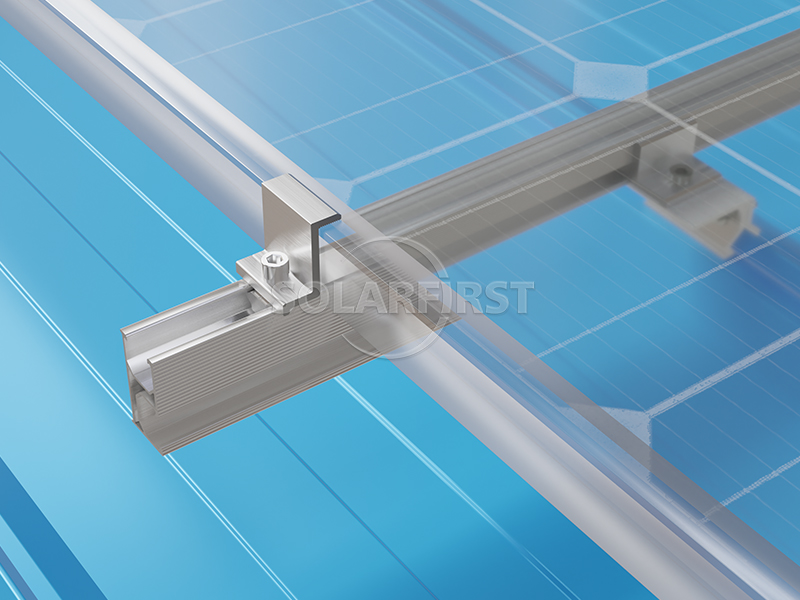

Componentes do produto
Vantagem
▶ NInstalação não destrutiva, reduzindo significativamente o risco de vazamentos.
O sistema de fixação totalmente mecânico elimina a necessidade de perfurar o telhado, evitando a causa mais comum de vazamentos: danos à camada impermeável da cobertura de aço ondulado. No entanto, é importante observar que vazamentos ainda podem ocorrer nas sobreposições originais das telhas, em áreas envelhecidas e enferrujadas, exigindo uma avaliação completa.
▶ Alta resistência e leveza, baixa carga no teto
A estrutura principal é feita de liga de alumínio de alta resistência, pesando apenas 1/3 do aço, reduzindo a pressão sobre a estrutura de fábricas mais antigas. A resistência à tração em um único ponto ultrapassa 1500 N, proporcionando excelente resistência ao vento.
▶ Alta resistência às intempéries, com vida útil equivalente.
A liga de alumínio passa por tratamento de anodização (AA10μm+), combinada com fixadores de aço inoxidável 304, resistindo à névoa salina, chuva ácida e outras condições ambientais. A vida útil projetada é de ≥25 anos, essencialmente a mesma dos módulos fotovoltaicos.
▶ Instalação, economizando mão de obra.
O aperto é feito apenas com uma chave de soquete, eliminando a necessidade de soldagem ou ferramentas complexas. Comparado aos métodos de perfuração, a eficiência da instalação aumenta em mais de 50%, reduzindo efetivamente os custos de construção.
▶ Altamente versátil e compatível com os principais tipos de azulejos.
Oferece grampos especiais para a maioria dos tipos de ladrilhos de canto convencionais do mercado, garantindo um alto grau de encaixe e minimizando danos às nervuras do ladrilho de aço colorido.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |

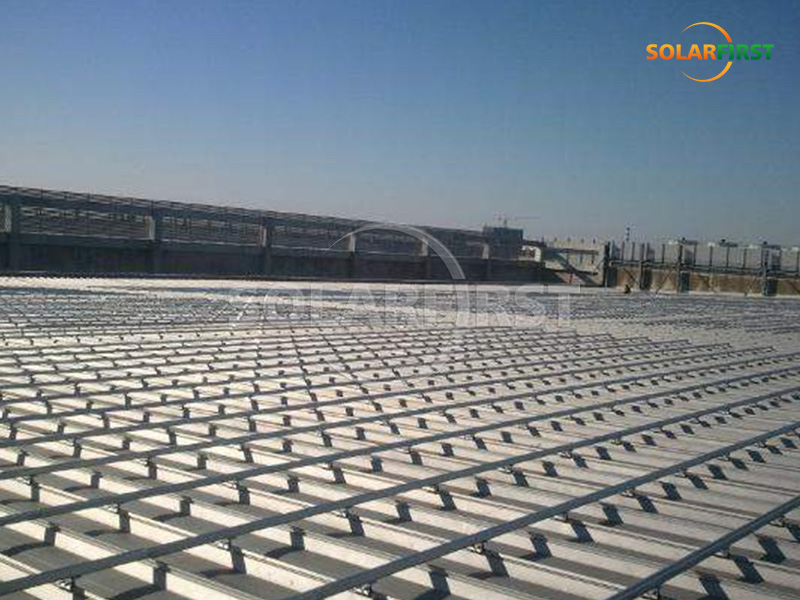

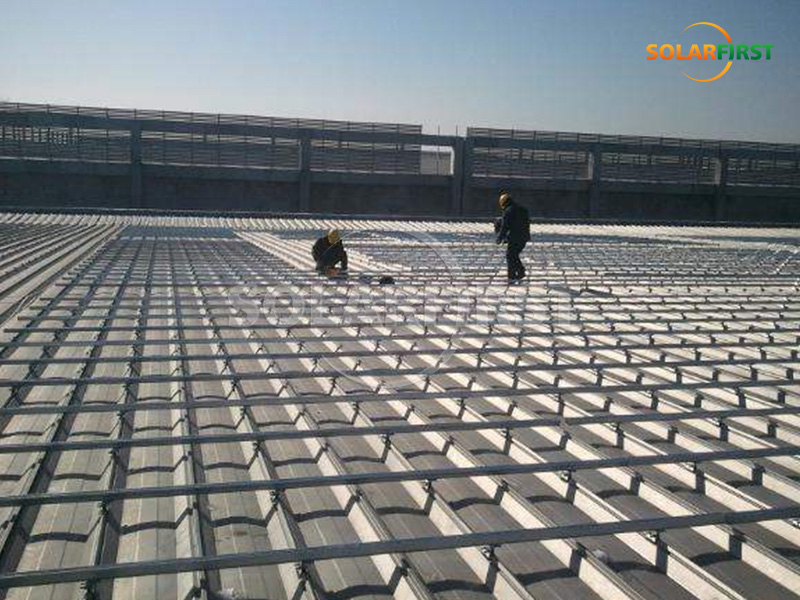

Cenários aplicáveis
▪ Usinas fotovoltaicas novas ou existentes em telhados de instalações industriais, construídas com chapas de aço corrugado.
▪ Parques logísticos, armazéns, estacionamentos cobertos, etc., com coberturas em chapa de aço perfilada com juntas angulares.
▪ Projetos fotovoltaicos distribuídos comerciais e industriais (especialmente adequados para fábricas de alimentos, eletrônicos e farmacêuticas com altos requisitos de impermeabilização)
▪ Projetos de revitalização rural, combate à pobreza por meio de energia fotovoltaica e outras reformas de telhados de chapas de aço onduladas
▪ Qualquer instalação fotovoltaica em telhado de aço leve onde a perfuração ou danos ao telhado não sejam permitidos ou apropriados.
Observações importantes:
▶ Confirmar o tipo de azulejo é crucial.
Antes de comprar, meça com precisão a altura das nervuras, o espaçamento entre elas e as dimensões da abertura da telha metálica colorida para confirmar a compatibilidade com as braçadeiras. Recomenda-se fornecer um desenho da seção transversal do tipo de telha ao fabricante para verificação.
▶ O espaçamento das braçadeiras deve ser baseado em cálculos estruturais.
O espaçamento lateral/longitudinal das braçadeiras deve ser calculado e determinado por um engenheiro civil com base na carga de vento local, na carga de neve e no peso dos painéis fotovoltaicos. Não deve ser aumentado ou diminuído arbitrariamente.
▶ As juntas são essenciais.
Juntas de EPDM ou nylon devem ser usadas nas superfícies de contato entre as braçadeiras e a chapa de aço colorida para evitar o atrito direto metal-metal, que pode danificar o revestimento e aumentar o atrito.
▶ Controle de torque
É necessário utilizar uma chave dinamométrica durante a instalação. Aperte os parafusos de acordo com as especificações do fabricante (normalmente 15-20 N·m para parafusos M8). Apertar em excesso pode danificar as ondulações, enquanto apertar insuficientemente resultará em resistência ao vento insuficiente.
▶ Inspeções regulares
Recomenda-se realizar verificações aleatórias no aperto dos parafusos de fixação a cada dois anos, especialmente após exposição a condições de vento extremo.
▶ Avaliação geral da impermeabilização do telhado
As braçadeiras angulares para telhados resolvem o risco de vazamento no ponto de instalação, mas não solucionam problemas de infiltração em juntas, sobreposições, cumeeiras e calhas existentes em telhados de aço ondulado. Para telhados mais antigos, recomenda-se realizar reparos de impermeabilização antes da instalação dos painéis solares.
Resumo
As braçadeiras angulares para telhados são uma solução de instalação não destrutiva, consolidada e amplamente utilizada, para sistemas fotovoltaicos em telhados de chapas de aço onduladas. Graças a um método de fixação sem perfuração, elas evitam eficazmente o risco de vazamentos causados por danos à camada impermeabilizante do telhado. Além disso, oferecem vantagens como alta resistência, leveza, resistência à corrosão e instalação rápida. A escolha de produtos de fabricantes renomados, que sejam compatíveis com o tipo de telha e que sigam rigorosamente as especificações de instalação, garante o funcionamento seguro da usina fotovoltaica por mais de 20 anos.
