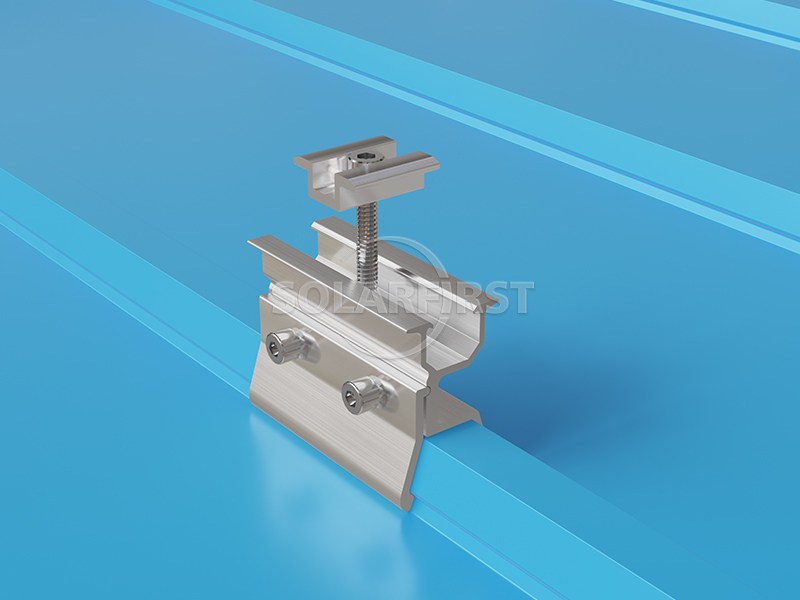

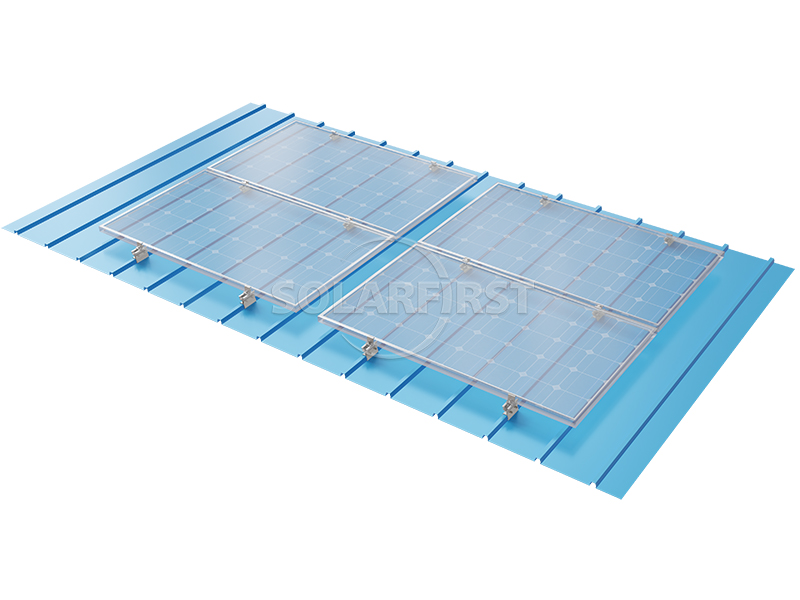

O Mini Rail com grampos de fixação é um sistema de instalação fotovoltaica (FV) sem perfuração, projetado especificamente para telhados metálicos. Sua principal característica é a substituição dos trilhos longos e contínuos tradicionais por trilhos curtos de liga de alumínio (Mini Rails), que são então fixados e presos às cumeeiras do telhado de aço ondulado por meio de grampos especiais, eliminando a necessidade de perfuração. Esse design evita o risco de vazamentos associados à perfuração, ao mesmo tempo que proporciona uma plataforma de suporte leve e estável para os módulos FV.
Cor :
Natural silver/ black（Colored according to customer requirements）Certificação :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

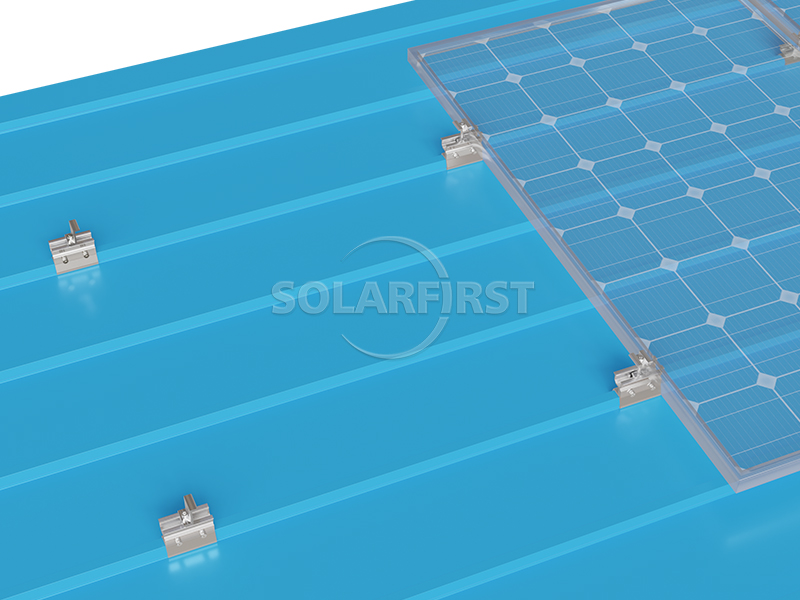

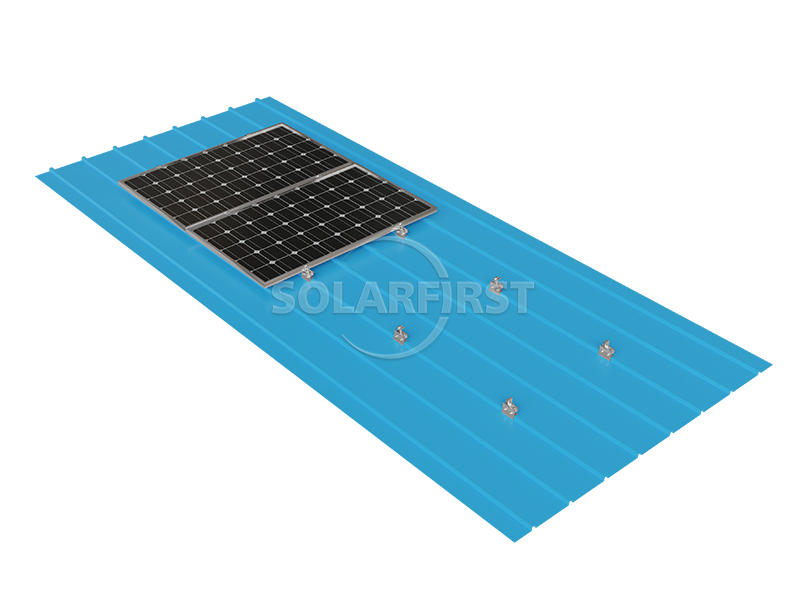

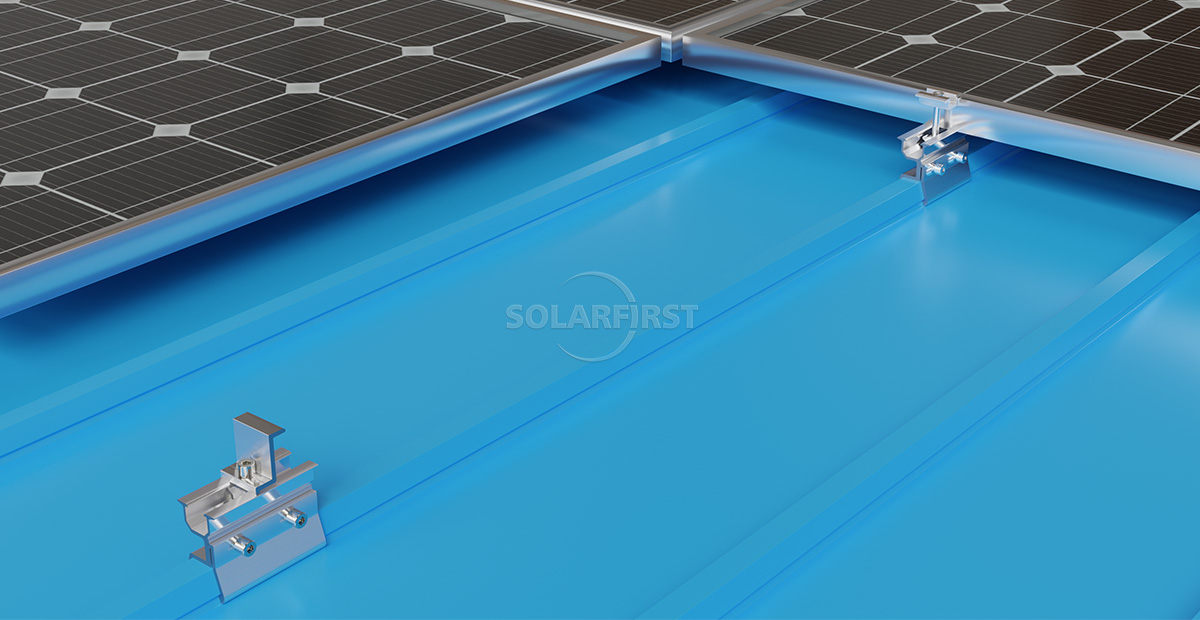

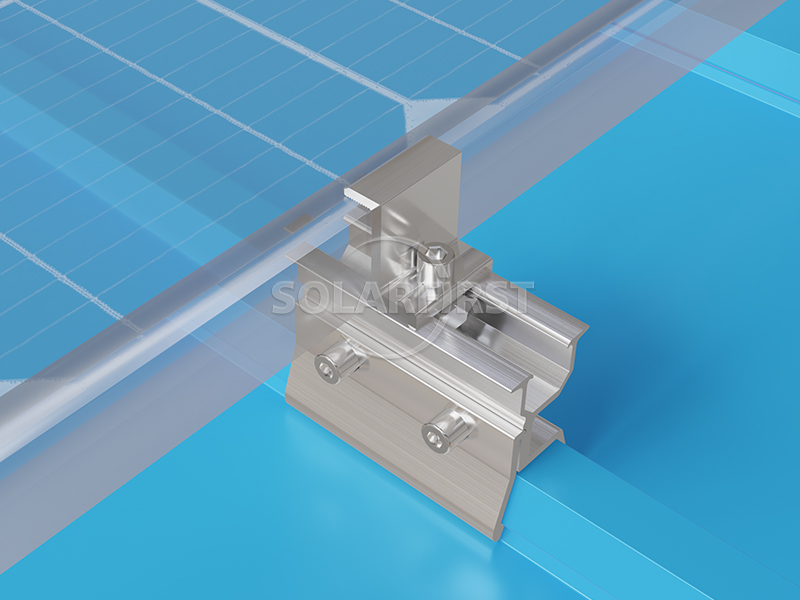

O sistema Mini Rail Clamps é um sistema de instalação fotovoltaica (FV) sem perfuração, projetado especificamente para telhados metálicos. Este sistema utiliza trilhos curtos de liga de alumínio (Mini Rails) em vez dos tradicionais trilhos longos e contínuos, que são fixados nas cumeeiras do telhado de aço ondulado por meio de grampos especiais, eliminando a necessidade de perfuração. Este design evita problemas de vazamento ou corrosão que podem ocorrer com a perfuração, ao mesmo tempo que proporciona uma base de suporte leve e estável para os módulos solares. O sistema possui uma estrutura simples e componentes modulares, tornando-o adequado para diversos tipos de telhados metálicos padrão.

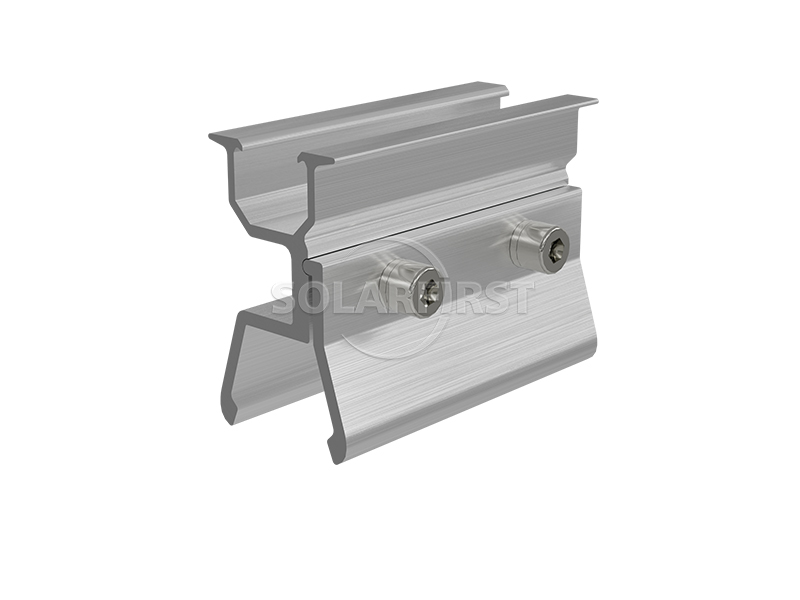

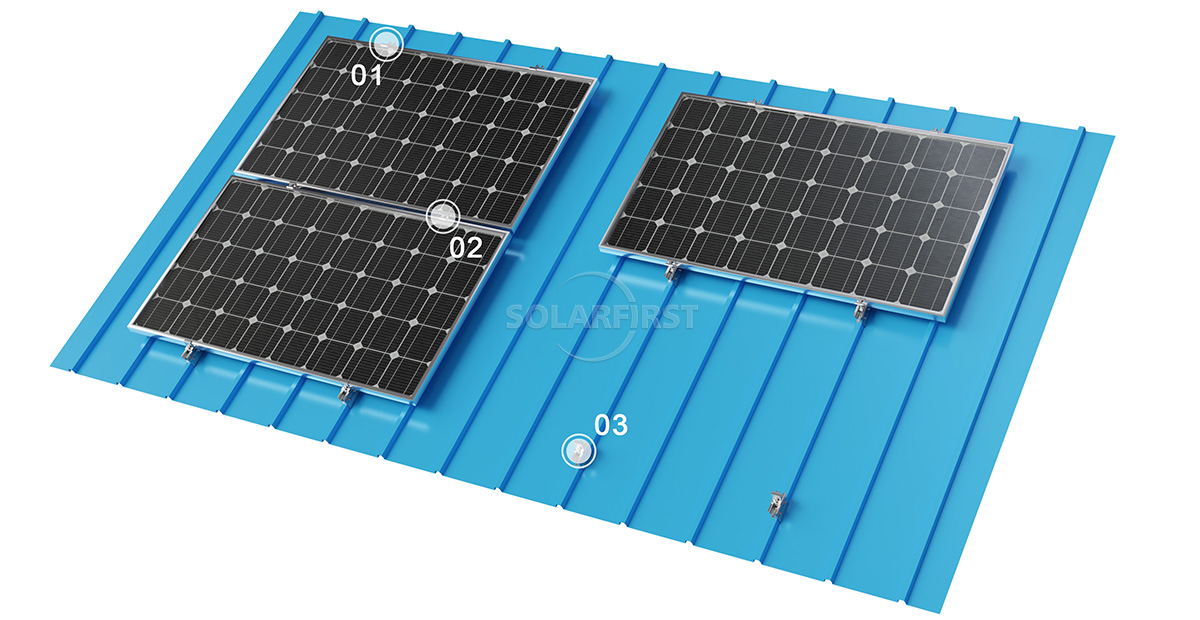

Componentes do produto
Vantagem
▪ Risco reduzido de vazamentos
O sistema utiliza grampos para fixação segura, eliminando a necessidade de perfuração na cobertura de aço ondulado. Isso evita possíveis vazamentos e corrosão causados pela perfuração, protegendo a integridade da cobertura e a camada impermeabilizante.
▪ Economia nos custos de materiais
O design de trilho guia curto reduz o uso de alumínio em comparação com as soluções tradicionais de trilho longo, tornando a logística mais econômica.
▪ Alta eficiência de instalação
Os componentes modulares eliminam a necessidade de cortes no local. As braçadeiras e os trilhos-guia simplificam a instalação, reduzindo o tempo de construção no local.
▪ Suporta cargas no teto
O design leve do sistema reduz a carga sobre os telhados existentes, tornando-o particularmente adequado para edifícios com capacidade de carga limitada.
▪ Layout flexível
Permite a instalação horizontal ou vertical de módulos fotovoltaicos, adaptando-se a diversos formatos padrão de telhados metálicos.
Parâmetros
| Instalação | Telhado de metal |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Ângulo de inclinação | Paralelo à superfície do telhado |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Edifícios industriais e comerciais: Telhados metálicos padrão de grande área para fábricas, armazéns, centros de logística, etc.
▪ Renovação de edifícios existentes: Adequado para adicionar painéis fotovoltaicos sem danificar a camada de impermeabilização original.
▪ Instalações agrícolas: Telhados leves de aço para estufas agrícolas, fazendas de gado, etc.
▪ Novos projetos de construção: Instalação simultânea de sistemas de suporte fotovoltaico em novos edifícios fabris.
Observações importantes:
▶ Combinação de azulejos
Antes da instalação, confirme o tipo específico de chapa de aço ondulada (por exemplo, com costura em ângulo, com costura vertical, ondulada trapezoidal, etc.) e selecione as especificações de fixação correspondentes.
▶ Especificações de instalação
Durante a montagem, certifique-se de que as braçadeiras estejam corretamente encaixadas nas cristas das ondulações e que o torque dos parafusos atenda aos requisitos do projeto para garantir uma fixação confiável.
▶ Verificação de carga
Embora o sistema seja relativamente leve, recomenda-se que um profissional avalie o estado atual do telhado e as cargas de vento e neve.
▶ Segurança na Construção
É preciso tomar as devidas precauções de segurança ao trabalhar em altura.
Resumo
O sistema Mini Rail para suportes fotovoltaicos em telhados de aço corrugado utiliza um método de instalação sem perfuração, com grampos e um trilho guia curto, alcançando um bom equilíbrio entre a redução do risco de perfuração do telhado, o controle dos custos de material e a melhoria da eficiência da instalação. É adequado para projetos fotovoltaicos comerciais, industriais e agrícolas em telhados metálicos padrão, sendo particularmente indicado para cenários com altos requisitos de impermeabilização do telhado.

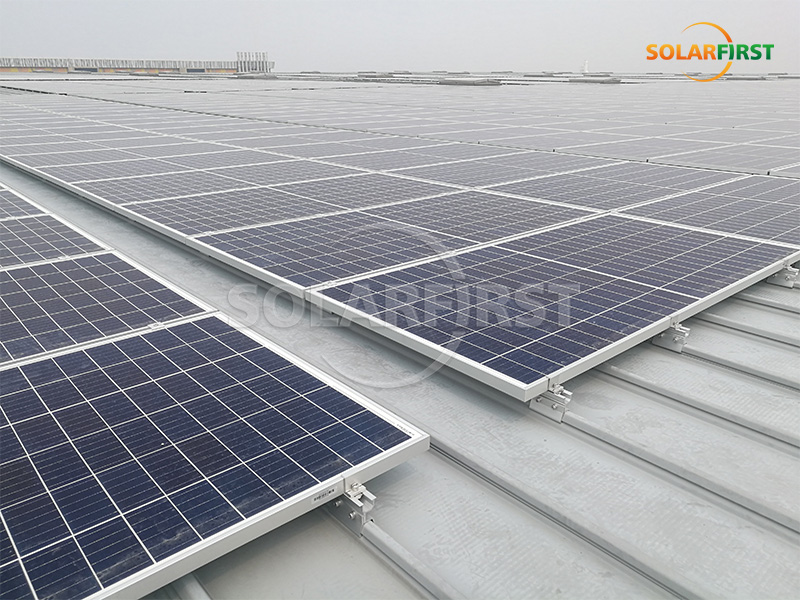

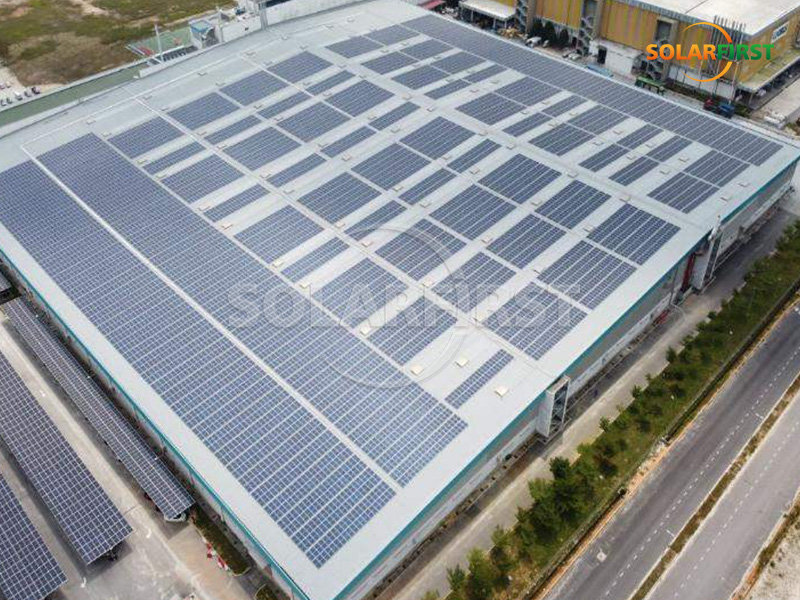

Referência do Projeto Solar First
