As estacas moldadas in loco são um tipo de fundação de concreto moldado in loco utilizada para fornecer capacidade de carga estável e ancoragem para o sistema de suporte do solo de usinas fotovoltaicas. O princípio consiste em perfurar mecanicamente furos em locais predeterminados para as estacas, inserir uma armadura de reforço e, em seguida, verter concreto no local para formar uma coluna monolítica de estaca profundamente embutida na camada de solo estável. Este produto é adequado para projetos fotovoltaicos com condições geológicas complexas, requisitos de alta capacidade de carga ou ambientes altamente corrosivos, e é um dos tipos de fundação mais utilizados em usinas geotérmicas de grande porte.
Cor :
Natural silver（Colored according to customer requirements）Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Stainless Steel SUS304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto
A fundação de estacas moldadas in loco consiste em três partes: o corpo da estaca, a armadura interna e os conectores superiores. O corpo da estaca é uma estrutura cilíndrica de concreto com uma armadura interna para melhorar a resistência à flexão e à tração. Uma placa de aço ou parafusos de ancoragem são pré-embutidos no topo da estaca para conexão com a coluna de suporte fotovoltaico. Toda a estaca é integrada firmemente ao solo circundante, contando com o atrito lateral e a capacidade de carga da ponta para suportar conjuntamente o peso dos painéis fotovoltaicos, cargas de vento, cargas de neve, etc. Devido ao uso da tecnologia de perfuração e moldagem in loco, suas dimensões (diâmetro e comprimento da estaca) podem ser ajustadas de forma flexível de acordo com a carga de projeto e o relatório de levantamento geológico, apresentando um alto grau de personalização.

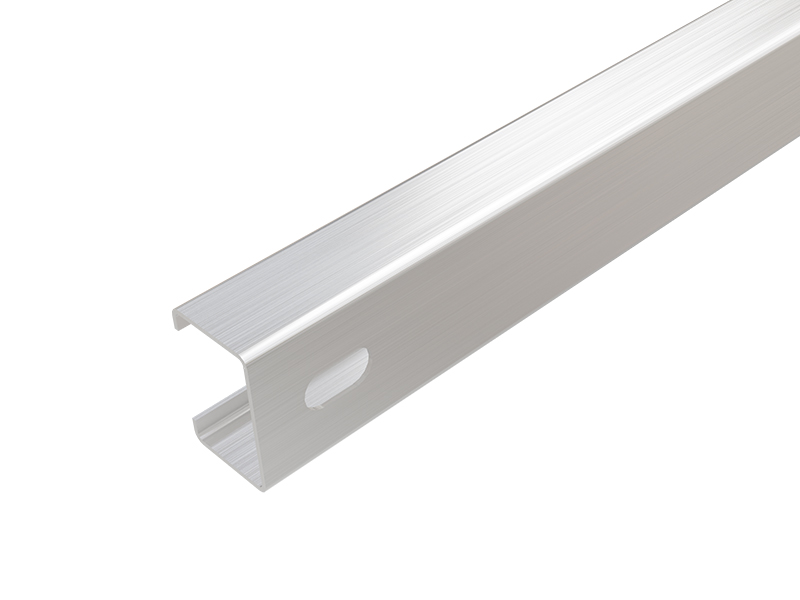

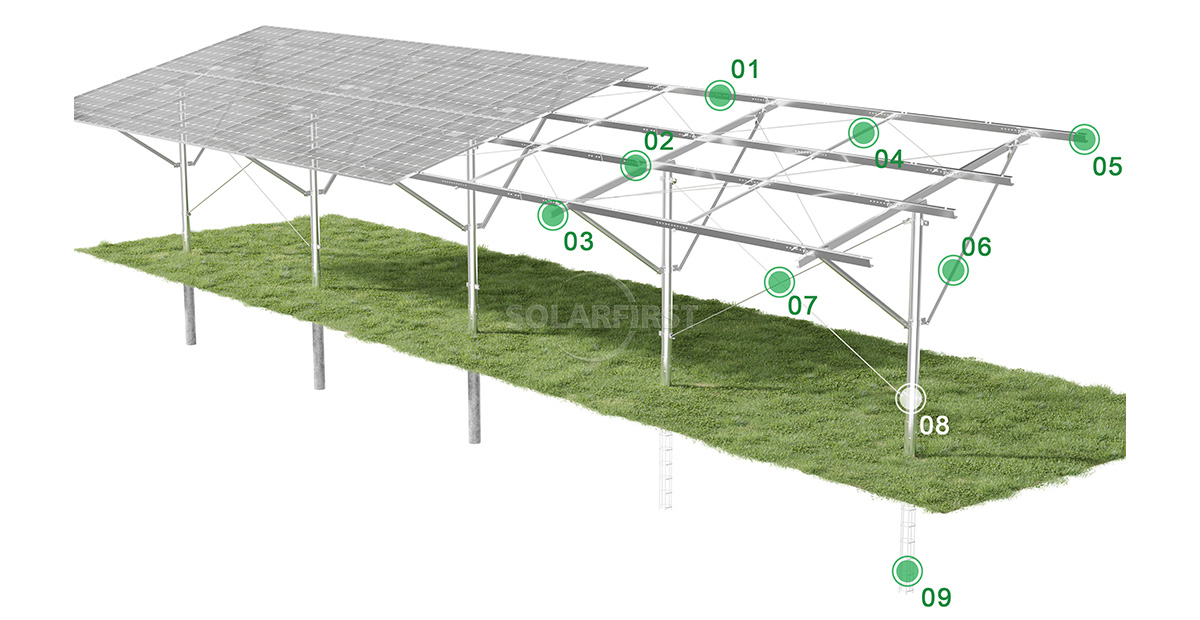

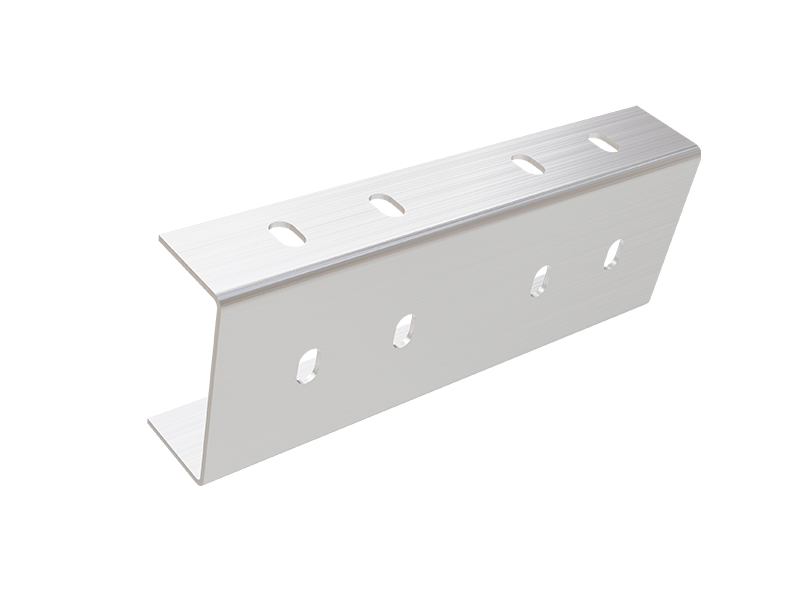

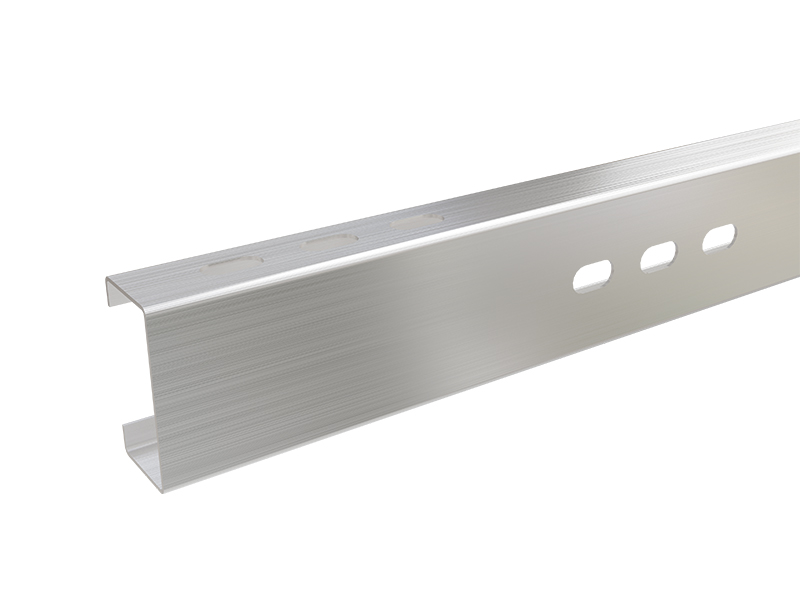

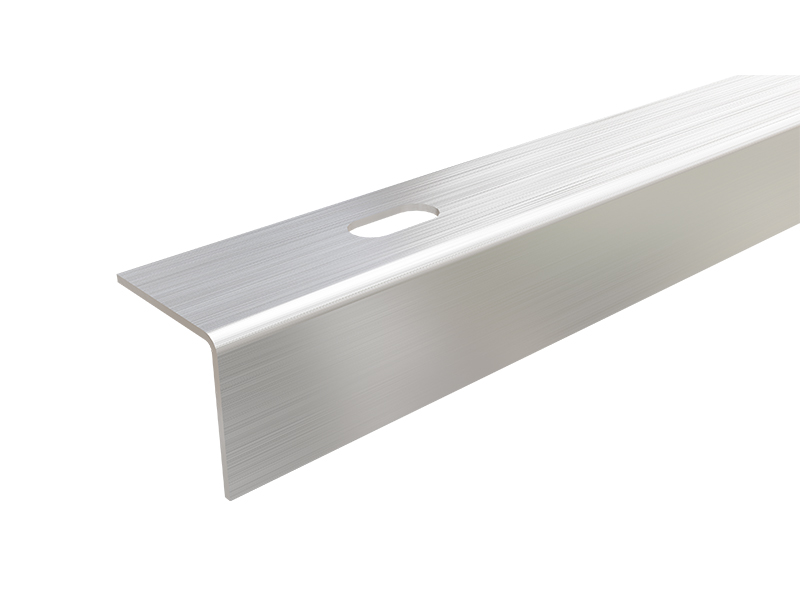

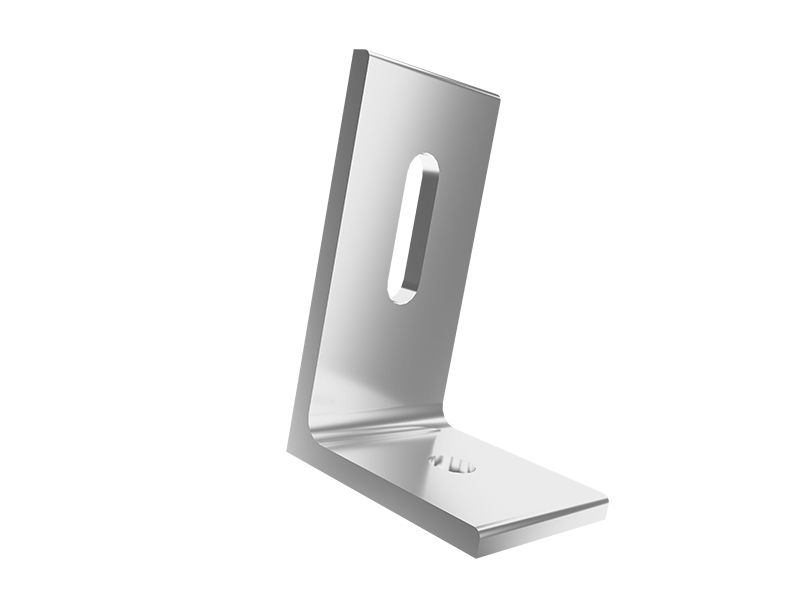

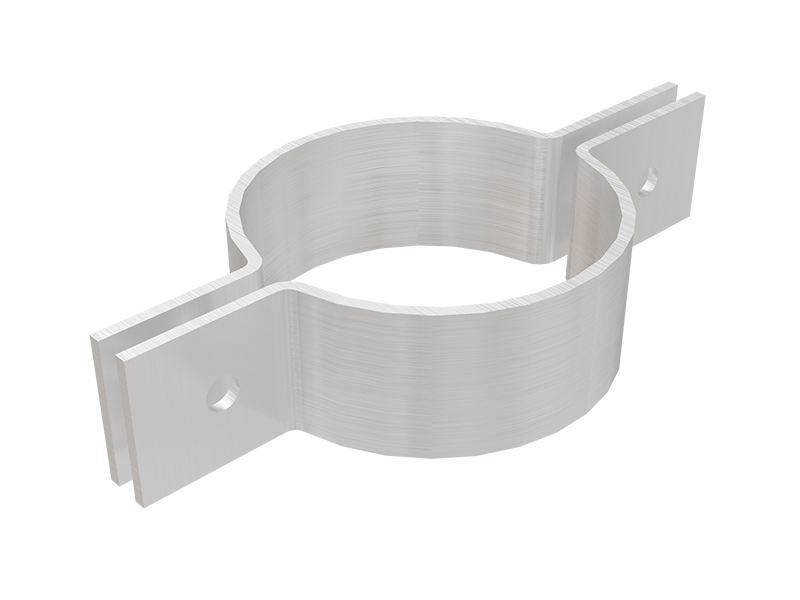

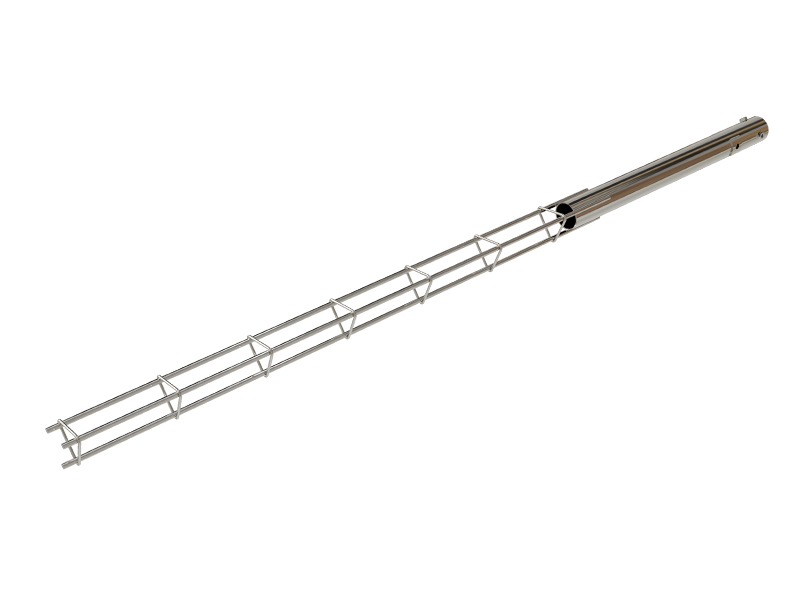

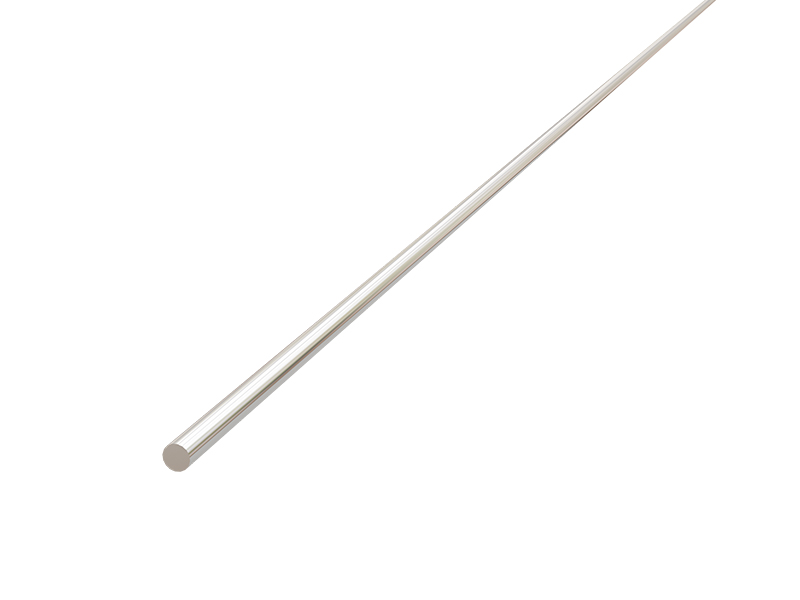

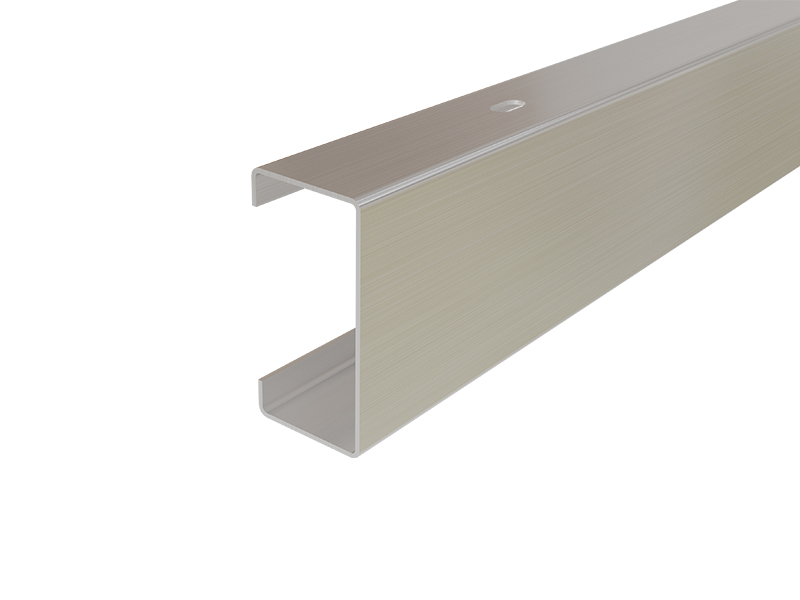

Componentes do produto
Vantagem
▪ Capacidade de carga elevada e estável:
A estrutura integral moldada in loco aproveita ao máximo o atrito lateral e a resistência de ponta da estaca, resultando em resistência superior à compressão, tração e forças horizontais em comparação com estacas pré-moldadas do mesmo tamanho.
▪ Forte adaptabilidade ao terreno:
A altura do topo da estaca pode ser ajustada de forma flexível de acordo com o terreno ondulado, como declives e depressões, eliminando a necessidade de extensos trabalhos de nivelamento do local.
▪ Excelente durabilidade:
O concreto encapsula o aço de reforço, apresentando desempenho excepcional em solos altamente corrosivos, como terrenos salino-alcalinos e áreas de indústrias químicas, com uma vida útil equivalente à de usinas fotovoltaicas (mais de 25 anos).
▪ Impacto ambiental mínimo:
A perfuração é necessária apenas no local da estaca, resultando em uma escavação de terra significativamente menor do que fundações independentes, maximizando a proteção da vegetação e da topografia existentes.
▪ Boa eficiência econômica:
Em projetos de médio a grande porte, o custo unitário (RMB/W) é normalmente menor do que o das estacas tubulares PHC, sendo especialmente competitivo quando os materiais locais (areia, cascalho, cimento) são baratos.
▪ Bom desempenho sísmico:
A sinergia entre a estaca e o solo proporciona uma forte capacidade de dissipação de energia.
Parâmetros
| Instalação | Chão |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço galvanizado de magnésio e alumínio, aço inoxidável SUS304 |
| Diâmetro da estaca | 250 mm ~ 300 mm |
| Comprimento da pilha | 1,5 m ~ 2,5 m |
| Grau de resistência do concreto | C30 (não inferior a C25) |
| Garantia | Garantia de 10 anos |

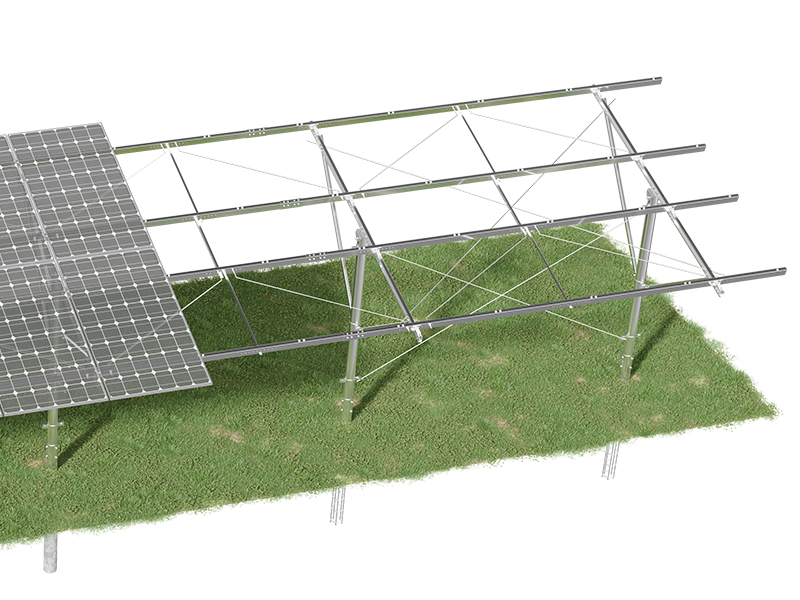

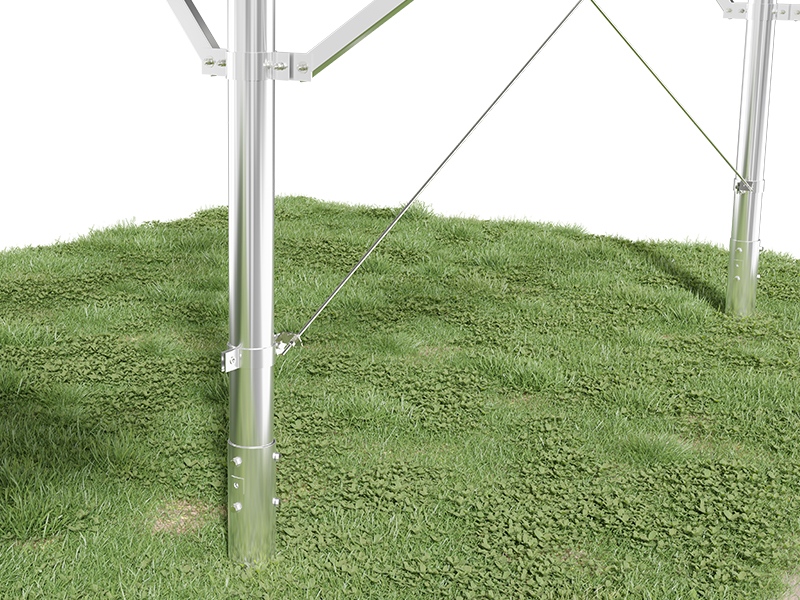

Cenários aplicáveis
Cenário de precaução
Observações importantes:
▶ A investigação geológica é obrigatória:
O projeto e o processo de perfuração de estacas moldadas in loco dependem inteiramente das condições geológicas; não devem ser adotados de forma precipitada, sem uma investigação geológica prévia.
▶ Controle de Qualidade da Perfuração:
A espessura do solo solto no fundo do furo não deve exceder 20 mm; o desvio de verticalidade do furo deve ser ≤1%; após a limpeza do furo, a gaiola de reforço deve ser baixada e concretada imediatamente para evitar demora na colocação.
▶ Camada protetora de gaiola de reforço:
É necessário utilizar espaçadores para garantir que a gaiola de reforço esteja centrada e para evitar a exposição do reforço e a corrosão.
▶ Concretagem:
O concreto deve ser despejado continuamente, de uma só vez; interrupções são proibidas. A vibração deve garantir a compactação, mas evite vibrações excessivas que possam levar à segregação.
▶ Período de cura:
Em temperatura ambiente, as estacas devem ser cobertas e mantidas úmidas por pelo menos 7 dias. A estrutura superior da armação de suporte só pode ser instalada após as estacas atingirem a resistência projetada (geralmente 28 dias).
▶ Medidas de construção no inverno:
Caso seja necessário realizar obras no inverno, deve-se adicionar anticongelante, usar água quente para a mistura e implementar medidas de isolamento térmico.
▶ Precisão do posicionamento da pilha:
Para o posicionamento, deve-se utilizar uma estação total ou GPS; o desvio da posição de cada estaca não deve exceder os requisitos de projeto (geralmente ≤10 mm).
▶ Inspeção de dutos subterrâneos:
Tubulações subterrâneas existentes devem ser identificadas e evitadas antes da construção para prevenir danos.
Resumo
As fundações de estacas moldadas in loco para sistemas de energia solar são uma forma consolidada, confiável e economicamente viável de fundação fotovoltaica, particularmente adequada para usinas de grande porte instaladas no solo, com condições geológicas moderadas e que exigem alta capacidade de carga e durabilidade a longo prazo. Elas oferecem grande adaptabilidade ao terreno e bom desempenho ambiental, mas são altamente dependentes das condições geológicas e não podem ser utilizadas imediatamente após a instalação (requerem manutenção). Ao tomar uma decisão, deve-se realizar uma comparação abrangente com estacas helicoidais e pré-moldadas, levando em consideração o laudo geológico, o prazo de construção, o orçamento e os requisitos ambientais. Para projetos com solo estável e não corrosivo e tempo de construção suficiente, as estacas moldadas in loco são a opção preferencial; no entanto, para projetos com solo mole, solo arenoso ou prazos apertados, alternativas como as estacas helicoidais devem ser consideradas.
