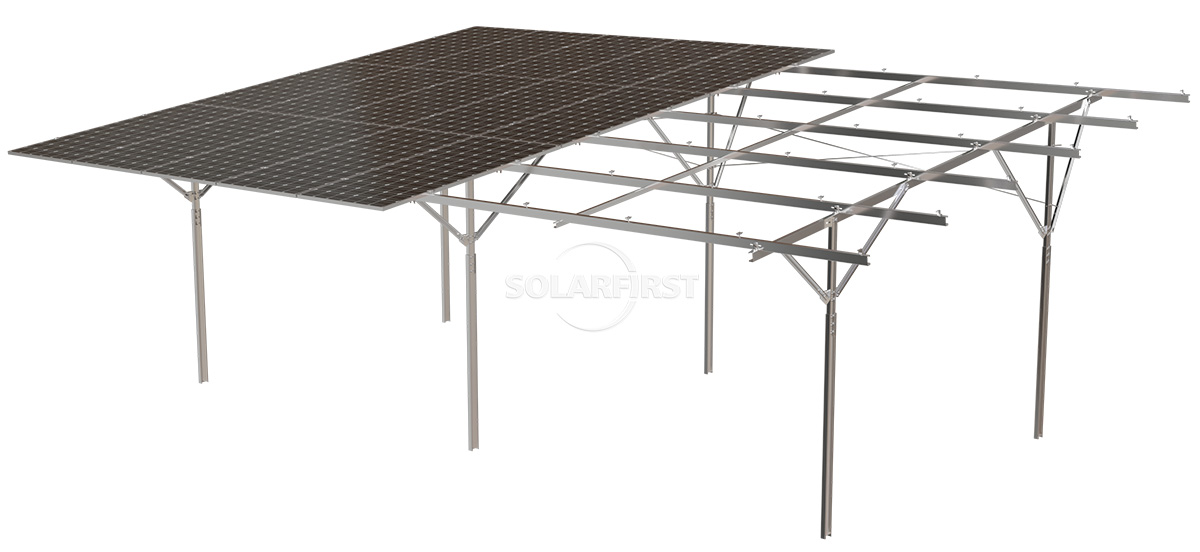

Suporte de solo para painéis solares com estacas de cravação - Aço carbono

Os sistemas de suporte fotovoltaico (FV) montados no solo são sistemas FV onde estacas de fundação são cravadas diretamente no solo por meio de métodos de prensagem mecânica ou aparafusamento, sobre as quais os módulos FV são instalados. A fundação em estacas depende principalmente do atrito lateral e da resistência de ponta das estacas para suportar a carga da superestrutura, transferindo o peso do conjunto FV, a carga de vento, a carga de neve, etc., para a camada de solo estável abaixo. Com base no método de cravação, podem ser divididos em tipo de pressão estática (utilizando um martelo vibratório hidráulico para prensar estacas pré-moldadas) e tipo de aparafusamento (aparafusando estacas helicoidais); com base no material da estaca, podem ser divididos em sistemas de estacas de coluna simples/dupla de aço, sistemas de estacas helicoidais, sistemas de estacas tubulares de concreto protendido (estacas PHC), etc. Este produto não requer concretagem; uma máquina de cravação de estacas empurra hidraulicamente colunas de aço galvanizado no solo até a profundidade necessária, completando uma estaca de aço em apenas alguns segundos, melhorando muito a eficiência da construção.

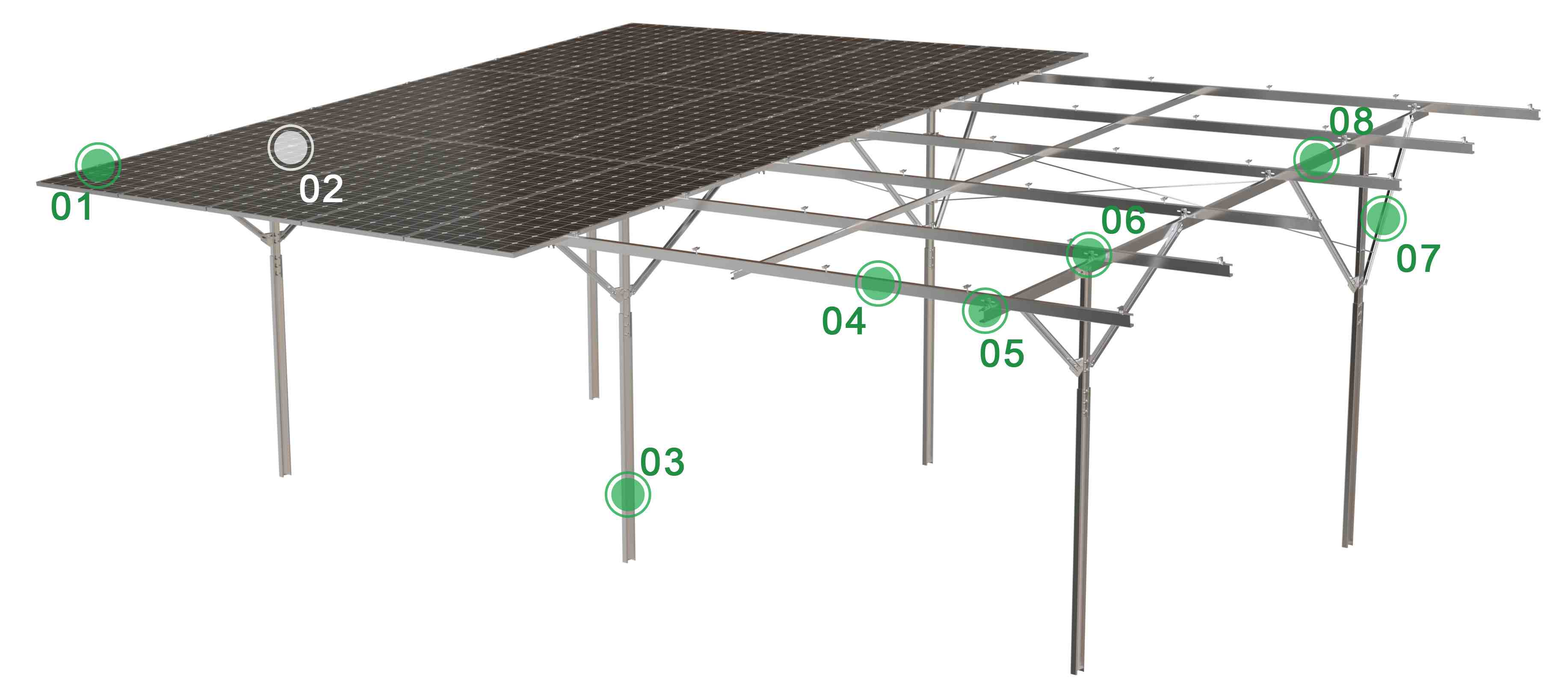

Componentes do produto

Vantagem

▪ Construção rápida e alta eficiência:

As máquinas de cravação de estacas são utilizadas para cravar ou parafusar diretamente, concluindo a construção de uma estaca em apenas alguns segundos. Comparado com soluções de tirantes, a velocidade de instalação aumenta em aproximadamente 50%; comparado com fundações de cimento tradicionais, economiza-se um tempo significativo em escavação, fôrmas, concretagem e cura.

▪ Econômico e altamente eficiente, com baixos custos totais:

Não são necessários materiais de concreto, eliminando os custos de reforço de aço, cimento e agregados; o processo de fabricação é simples, permitindo produção em massa e entrega rápida. Não são necessários grandes equipamentos de instalação no local, reduzindo significativamente os custos de mão de obra.

▪ Ecologicamente correto e com mínimo impacto ambiental:

Quase nenhum nivelamento do terreno é necessário, e não há escavação ou aterro, resultando em danos mínimos à vegetação existente e eliminando a emissão de poeira e resíduos associados à construção em concreto. As estacas helicoidais também podem ser reutilizadas, tornando-as altamente ecológicas.

▪ Alta adaptabilidade e boa compatibilidade com o terreno:

Os projetos de coluna simples ou dupla podem se adaptar a terrenos ondulados, declives e irregularidades, com ângulos ajustáveis ​​na direção leste-oeste. O projeto de coluna simples reduz significativamente o tempo de cravação de estacas, enquanto o projeto de coluna dupla permite a rotação flexível da cabeça, possibilitando ajustes de grande ângulo em três direções.

▪ Seguro, confiável, resistente à corrosão e durável:

Graças ao tratamento de superfície por galvanização a quente, os componentes de aço carbono apresentam excepcional resistência à corrosão, adaptando-se a diversos ambientes climáticos. A estrutura geral foi testada e é adequada para uso em condições climáticas e geográficas extremas. O revestimento galvanizado a quente não só resiste a danos mecânicos, como também atua como um ânodo de sacrifício para proteger o substrato em caso de falha do revestimento.

▪ Instalação e manutenção fáceis:

O sistema de suporte leve e altamente pré-montado melhora significativamente a eficiência da instalação no local; todos os componentes são aparafusados, reduzindo o trabalho de soldagem e facilitando a manutenção e a substituição.

▪ Excelente resistência ao vento e à neve:

O design totalmente em aço carbono garante a confiabilidade a longo prazo do sistema em condições climáticas adversas, como nevascas e ventos fortes, sendo capaz de suportar cargas de vento de 60 a 70 m/s e cargas de neve de 1,0 a 1,6 kN/m².

Parâmetros

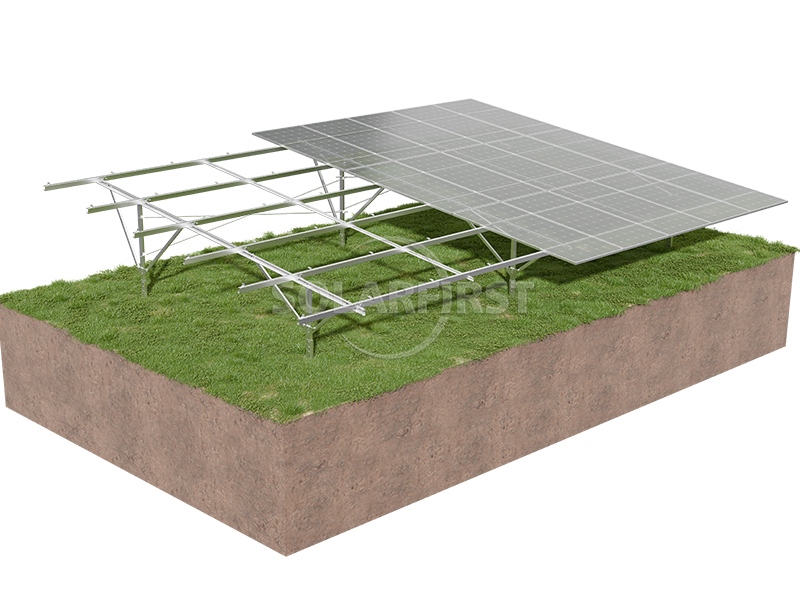

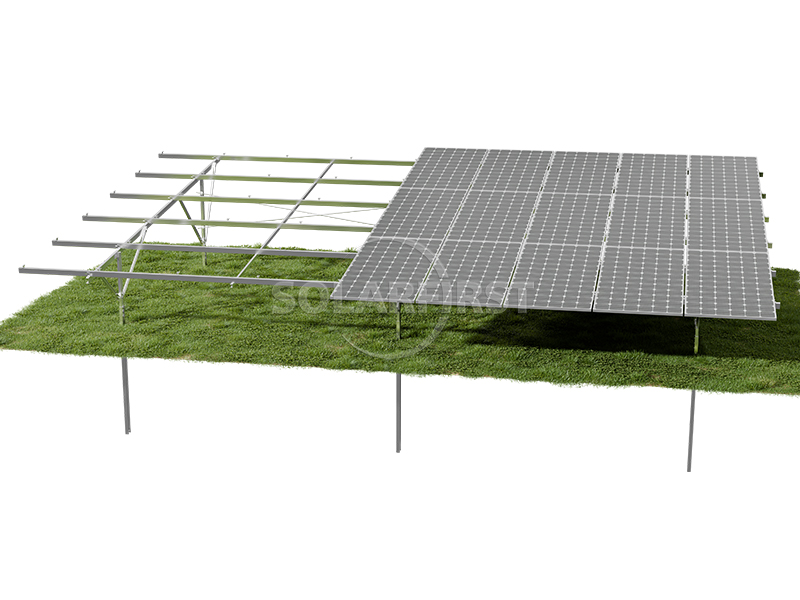

Tipos de produtos
