Sistema de montagem solar em solo com estacas de cravação - Área inclinada

O sistema de montagem solar em solo com estacas de aço galvanizado a quente, cravado hidraulicamente, elimina a necessidade de concreto. Sua estrutura de coluna dupla com pontos ajustáveis ​​permite ângulos de inclinação de 0 a 60°, resistência a ventos de até 60 m/s, resistência a cargas de neve de até 1,4 kN/m², resistência à corrosão e às intempéries, e uma vida útil projetada superior a 25 anos. Simultaneamente, o sistema preserva o terreno original, eliminando custos de nivelamento, reduzindo o período de construção em 30 a 50% e os custos de mão de obra em aproximadamente 20%. Sua pré-fabricação modular o torna adequado para encostas e áreas remotas, sendo uma escolha ideal para conexão rápida à rede elétrica e usinas de alta rentabilidade.

Componentes do produto

Vantagem

▪ Sem se intimidar com terrenos complexos, maximizando o uso da terra:

Projetado especificamente para encostas e colinas, pode ser instalado diretamente no terreno existente, eliminando os altos custos e o tempo associados aos métodos tradicionais que exigem extensos trabalhos de nivelamento. Sua estrutura de suporte com duas ou mais colunas pode se adaptar de forma flexível às ondulações do terreno nas direções norte-sul e leste-oeste.

▪ O ajuste flexível garante o ângulo ideal de geração de energia:

Equipado com componentes de juntas rotativas flexíveis e suportes de comprimento ajustável, o sistema permite uma ampla gama de ajustes multidirecionais na parte superior do suporte, garantindo que os painéis fotovoltaicos estejam precisamente orientados para o sul e alcancem o ângulo de inclinação ideal, garantindo a geração de energia de alta eficiência mesmo em terrenos complexos.

▪ Instalação altamente eficiente e rápida, reduzindo o tempo de construção:

As máquinas hidráulicas de cravação de estacas são utilizadas para inserir estacas de aço diretamente no solo, concluindo uma fundação em segundos. Muitos sistemas também empregam um design modular altamente pré-montado em fábrica, reduzindo significativamente o tempo de montagem no local e aumentando a velocidade de instalação em até 50% em comparação com soluções de ancoragem com parafusos de fixação.

▪ Robusto e durável, seguro e confiável:

Os principais componentes estruturais (como estacas de aço e vigas principais) são galvanizados a quente ou revestidos com zinco-alumínio-magnésio, possuindo extrema resistência à corrosão e ao envelhecimento. As garantias do produto são geralmente de 10 anos. A resistência ao vento é geralmente superior a 60 m/s (suficiente para suportar um furacão de categoria 17) e a capacidade de carga de neve é ​​geralmente de 1,4 kN/m² ou superior.

▪ Ecologicamente correto e com mínimo impacto ambiental:

O processo de instalação elimina a necessidade de escavações em grande escala e concretagem, protegendo consideravelmente a topografia e a vegetação originais e minimizando o impacto no ecossistema local.

▪ Eficiente economicamente com custos totais reduzidos:

Embora o investimento inicial em equipamentos de cravação de estacas e suportes especializados possa ser ligeiramente maior, a redução da movimentação de terra, o encurtamento do período de construção, a economia de mão de obra e a maximização do uso do solo resultam em um melhor retorno do investimento ao longo de todo o ciclo de vida.

Parâmetros

Cenários aplicáveis

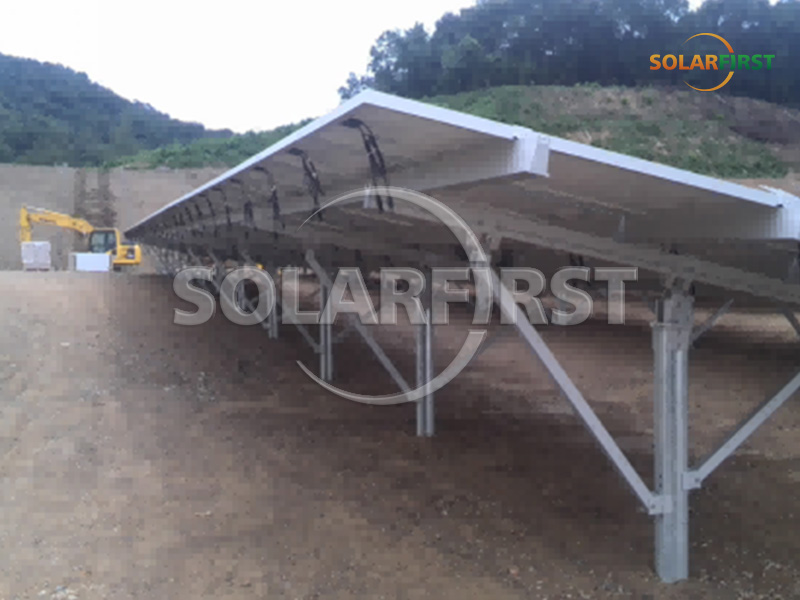

Usinas fotovoltaicas comerciais de médio a grande porte, instaladas no solo: Especialmente adequadas para terrenos agrícolas ou não utilizados em áreas montanhosas, com declives e ravinas, essas usinas podem se adaptar ao terreno por meio de estruturas de suporte, alcançando a complementaridade entre a agricultura e a energia solar.

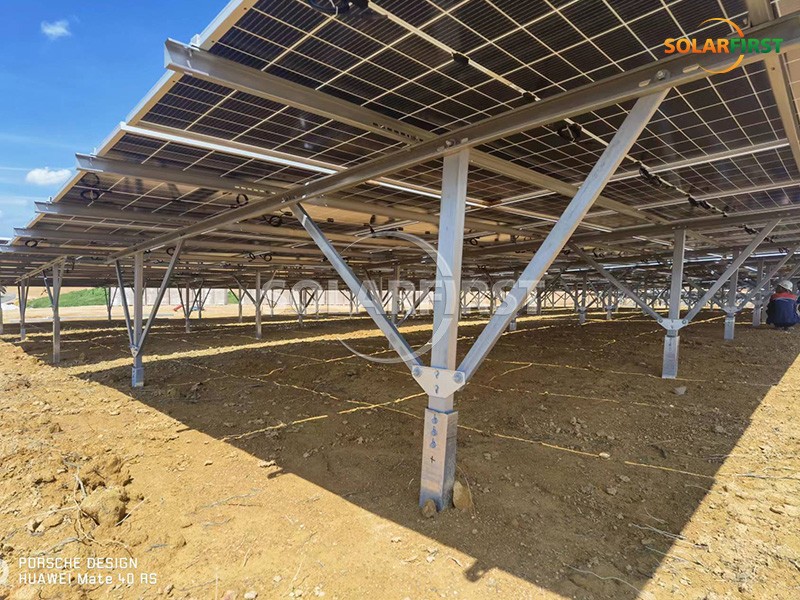

▶ Usinas fotovoltaicas de grande porte:

Entre as usinas de energia de grande escala instaladas no solo, o método de estacas oferece alta velocidade de construção e grande adaptabilidade ao terreno, tornando-se a opção preferida para garantir o cumprimento dos cronogramas de projetos de grande porte.

▶ Áreas ecológicas com elevados requisitos de proteção ambiental:

Este tipo de fundação, que causa danos mínimos ao terreno, mitiga eficazmente os riscos de aprovação ambiental.

▶ Áreas com condições geológicas complexas:

Diversas condições geológicas complexas podem ser adaptadas alterando-se o tipo de fundação (como estacas helicoidais ou estacas PHC).

Observações importantes:

Apesar de suas claras vantagens, uma avaliação cuidadosa é necessária em determinados cenários:



▪ Resistência à tração relativamente limitada: Em solos extremamente moles ou em áreas com alta velocidade do vento, seu desempenho de arrancamento pode ser inferior ao de fundações de concreto enterradas profundamente.



▪ Dificuldade de construção em formações rochosas duras: Estudos geológicos insuficientes podem dificultar a cravação de estacas, muitas vezes exigindo assistência prévia à perfuração.



▪ Desafios da corrosão: Em solos salino-alcalinos e ambientes costeiros altamente corrosivos, o revestimento galvanizado de estacas de impacto apresenta riscos de corrosão; estacas helicoidais são recomendadas como prioridade.



▪ Camadas de solo pedregoso podem danificar o revestimento galvanizado: A presença de cascalho pode riscar o revestimento anticorrosivo na superfície da estaca, afetando sua vida útil a longo prazo.



Instalação

•

  01 Cravação de Estacas Helicoidais

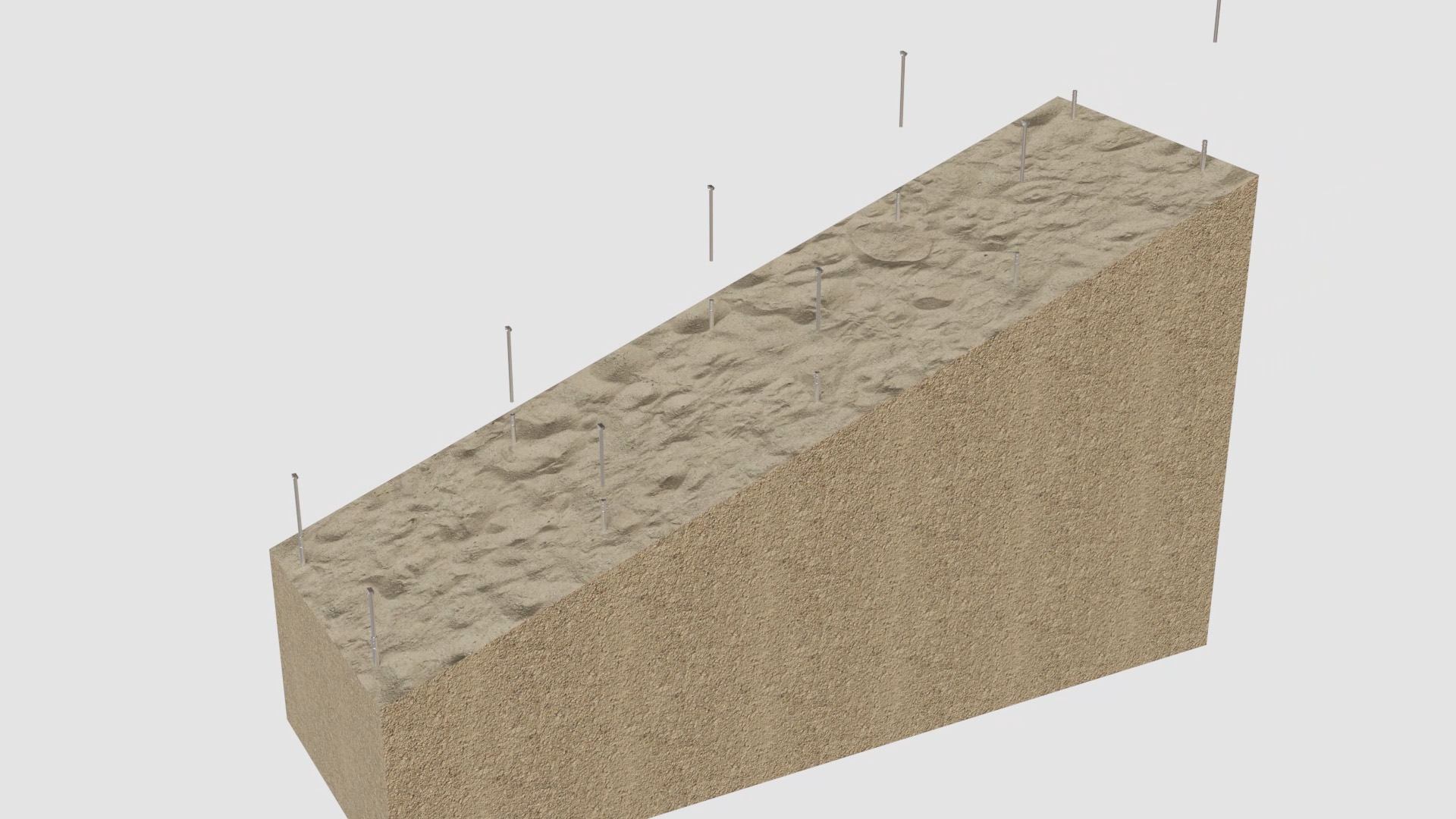

  Utilize um bate-estacas hidráulico para cravar estacas de aço galvanizado a quente no terreno inclinado, de acordo com seu posicionamento, garantindo um desvio de verticalidade de ≤1°.

•

  02 Instalação de Colunas

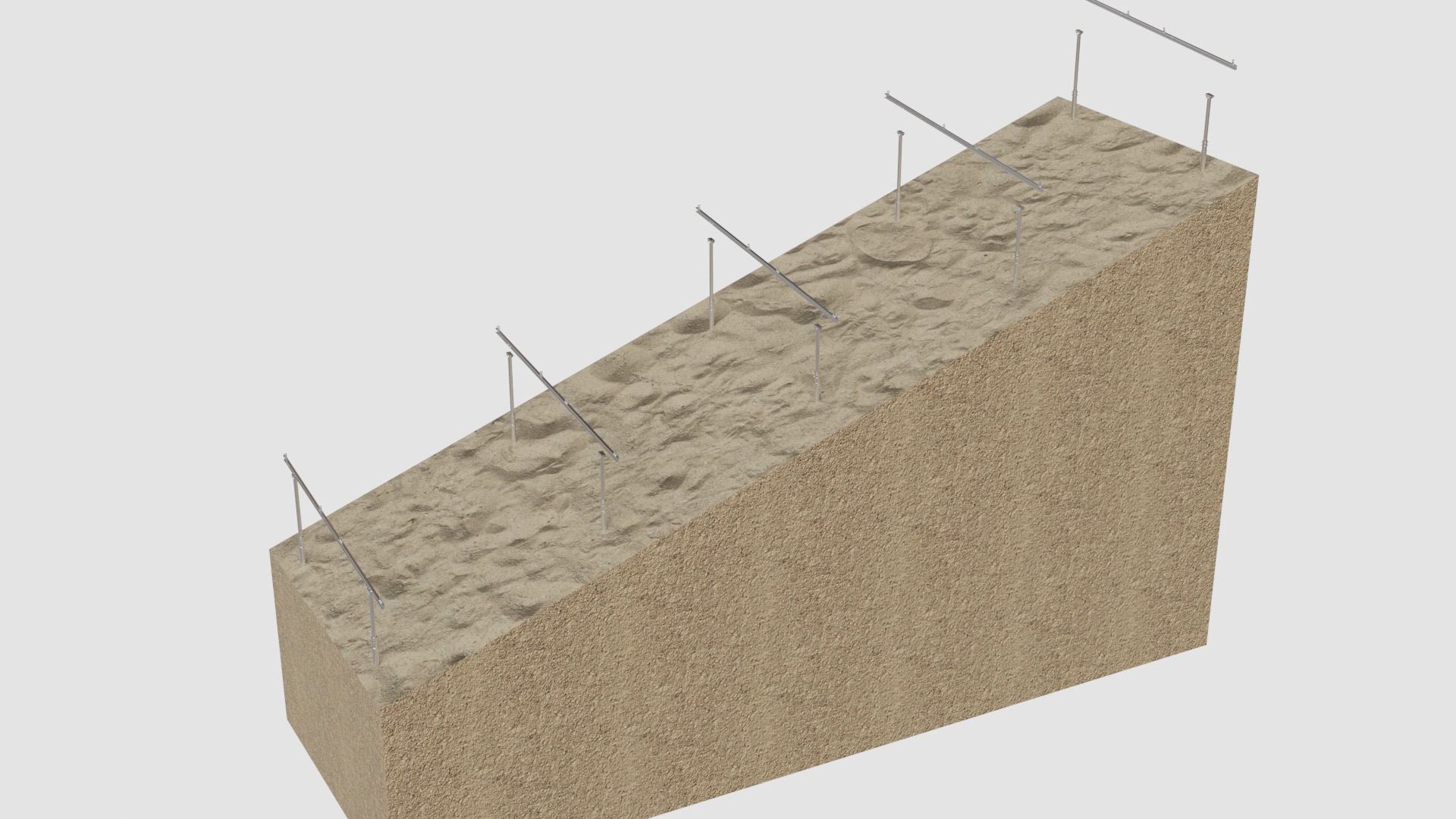

  Instale colunas ajustáveis ​​sobre as estacas de aço e fixe-as inicialmente com parafusos.



•

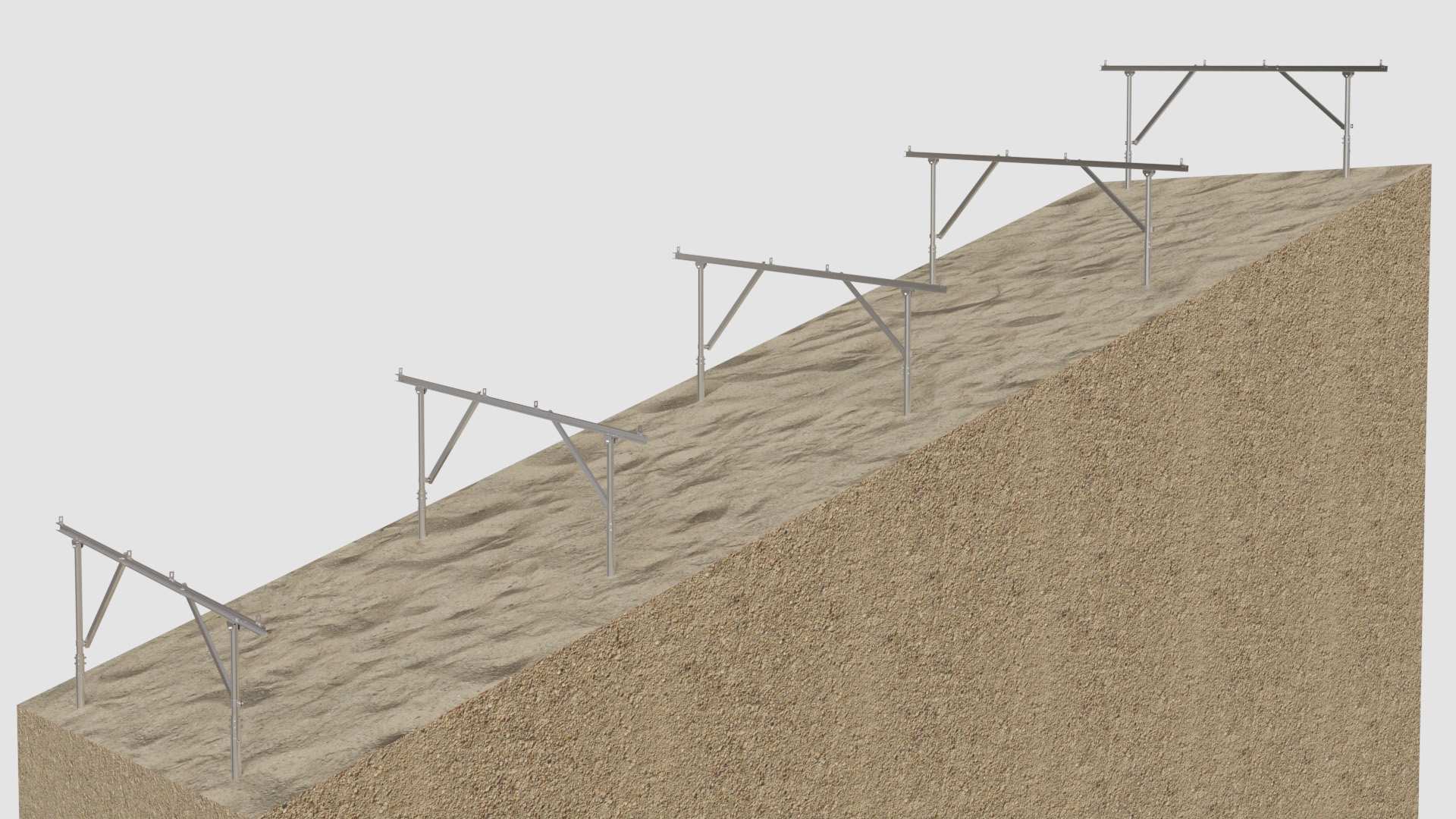

  03 Instalação de Vigas Inclinadas

  Instale as vigas inclinadas sobre as colunas e ajuste-as ao ângulo de inclinação ideal para a geração de energia.
•

  04 Instalação de Contraventamento Diagonal

  Instale contraventamento diagonal entre as colunas e as vigas inclinadas para aumentar a estabilidade da estrutura de suporte em relação à resistência ao vento e à flexão.

•

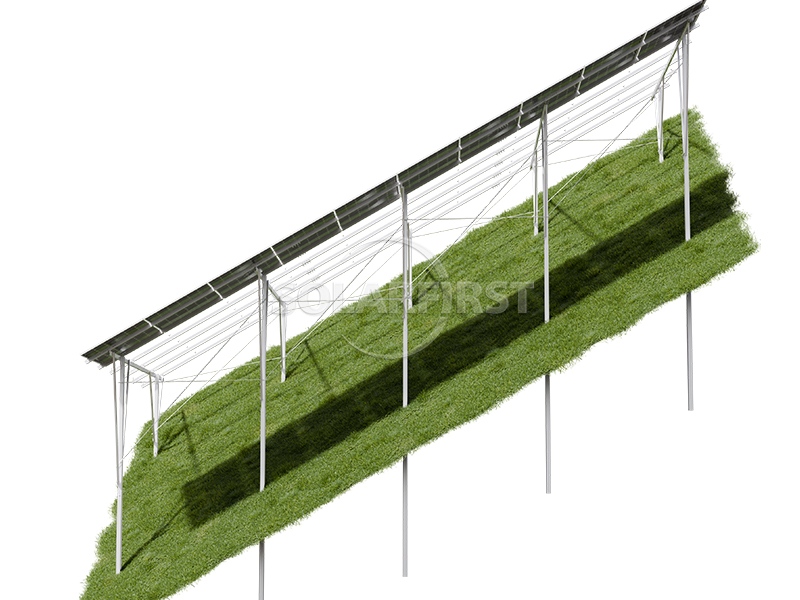

  05 Instalação de Tirantes

  Instale tirantes transversais entre as fileiras de colunas para melhorar a rigidez longitudinal e a capacidade antiderrapante de toda a estrutura de suporte.



•

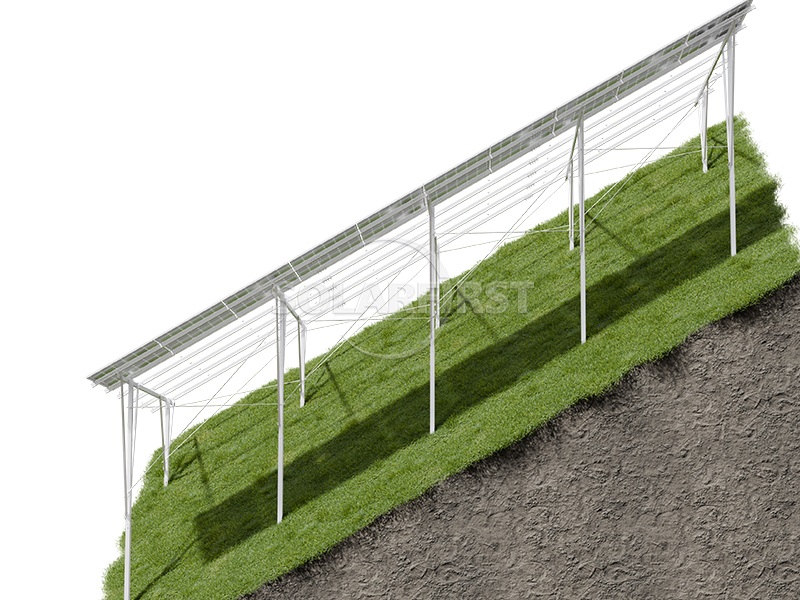

  06 Instalação de terças

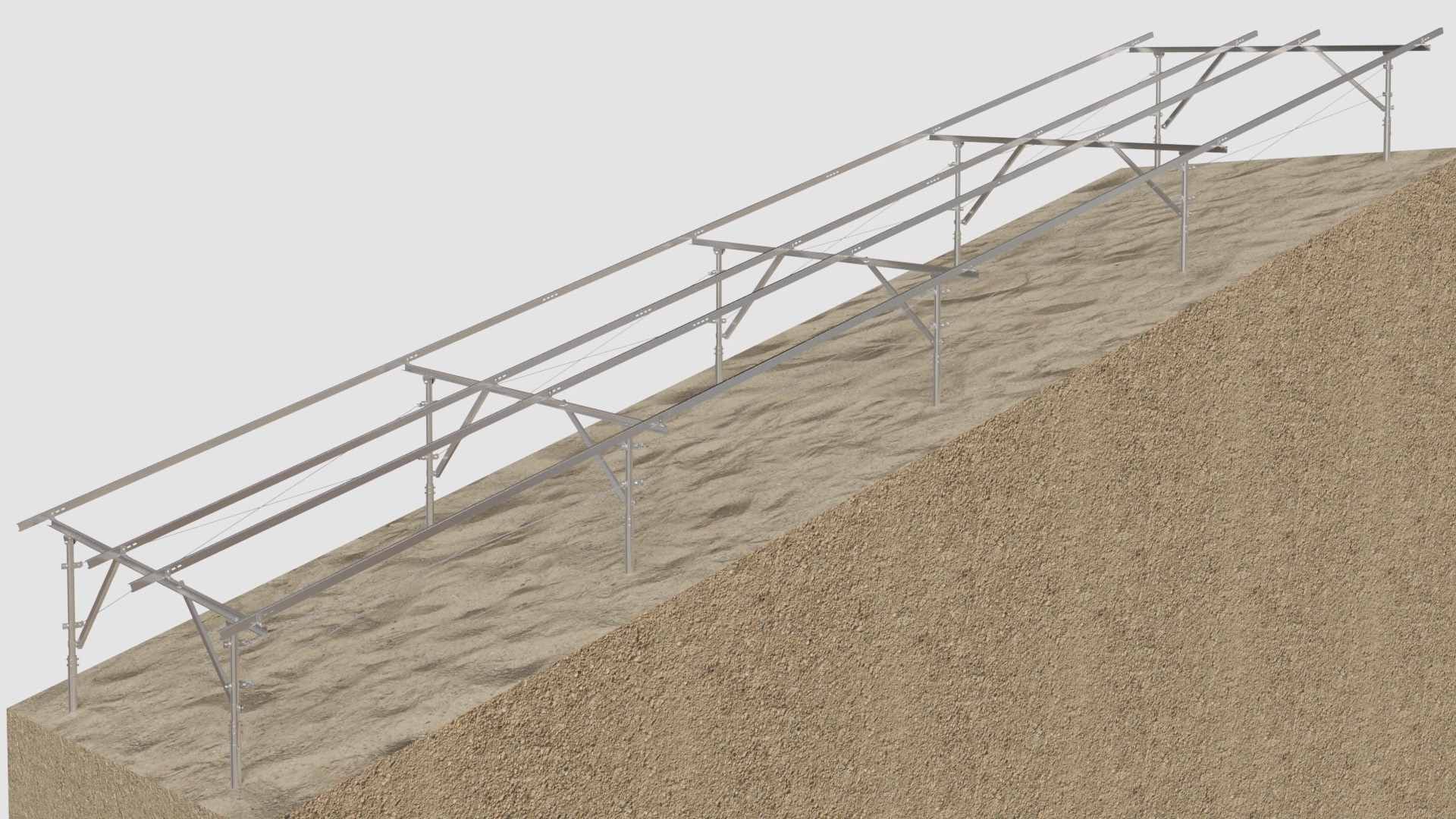

  Posicione e fixe as terças perpendicularmente às vigas inclinadas para formar uma superfície plana de montagem para os painéis solares.



•

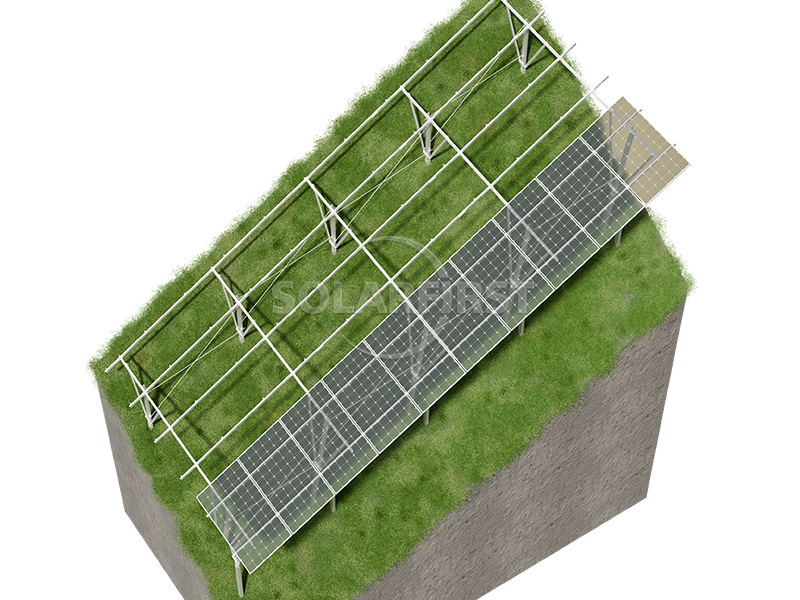

  07 Instalação de Painéis Solares:

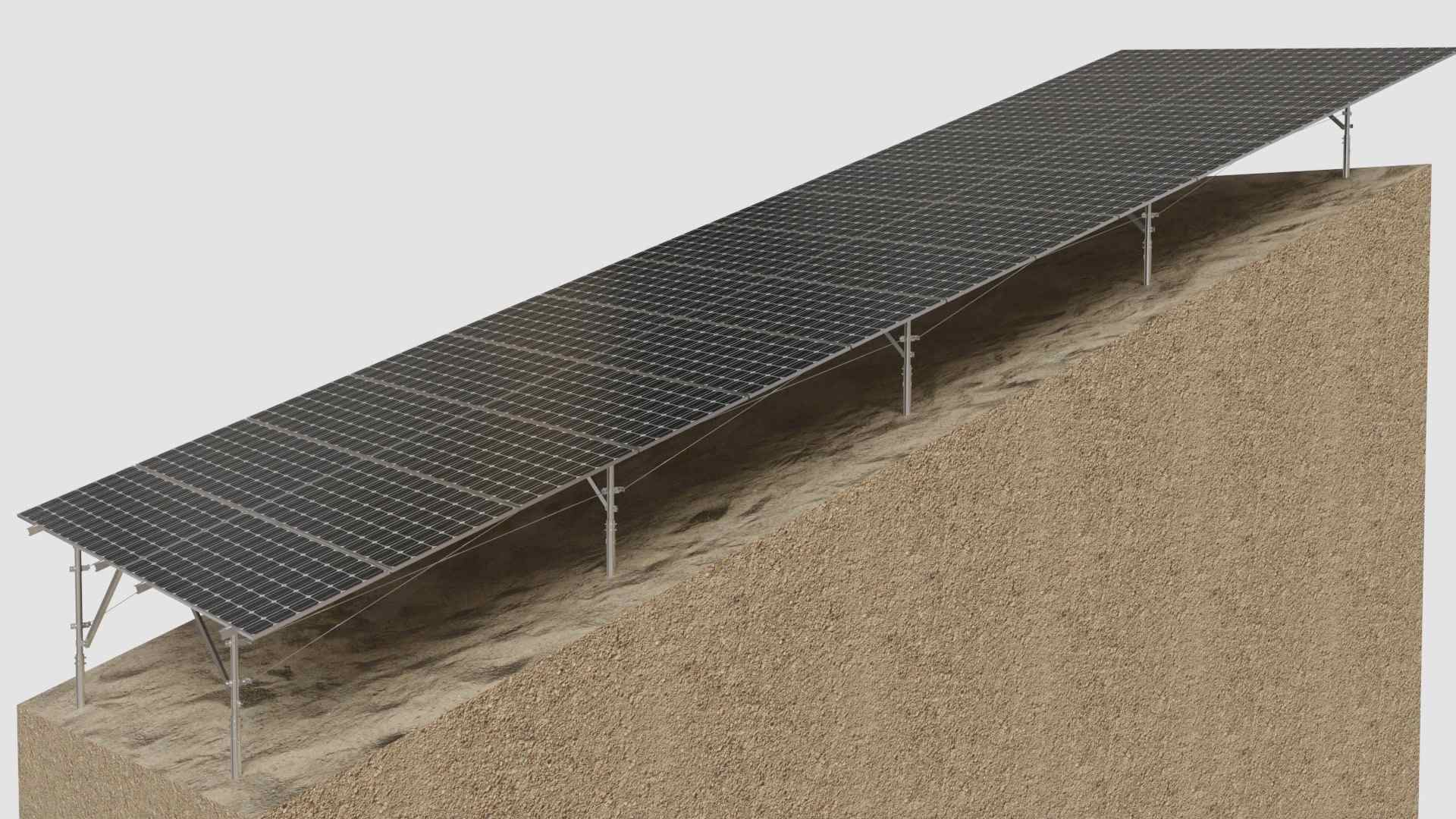

  Coloque os módulos fotovoltaicos sobre as terças, fixe-os com grampos e deixe espaço para a dilatação térmica.
