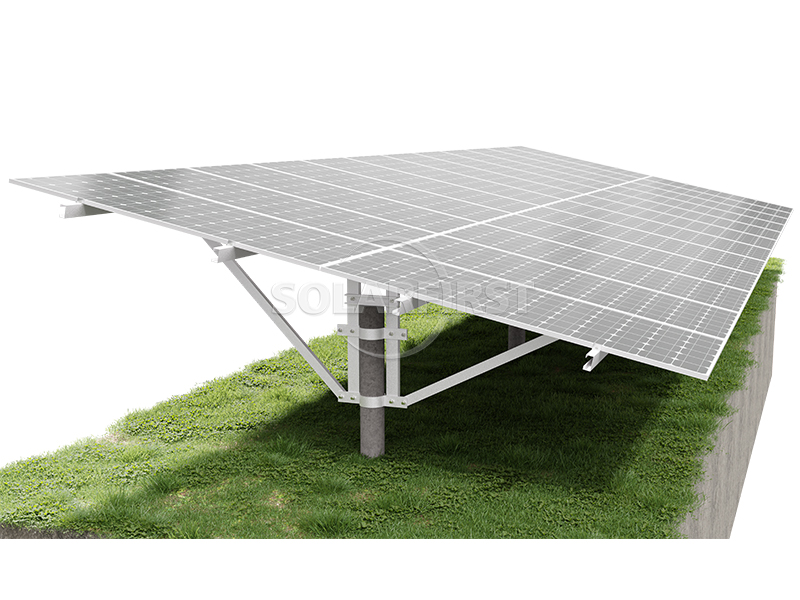

O sistema de suporte fotovoltaico (PV) de aço carbono montado no solo - estacas tubulares PHC - é uma estrutura integrada que combina estacas tubulares de concreto protendido de alta resistência (estacas PHC) como fundação com um sistema de suporte fotovoltaico de aço carbono.
Cor :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

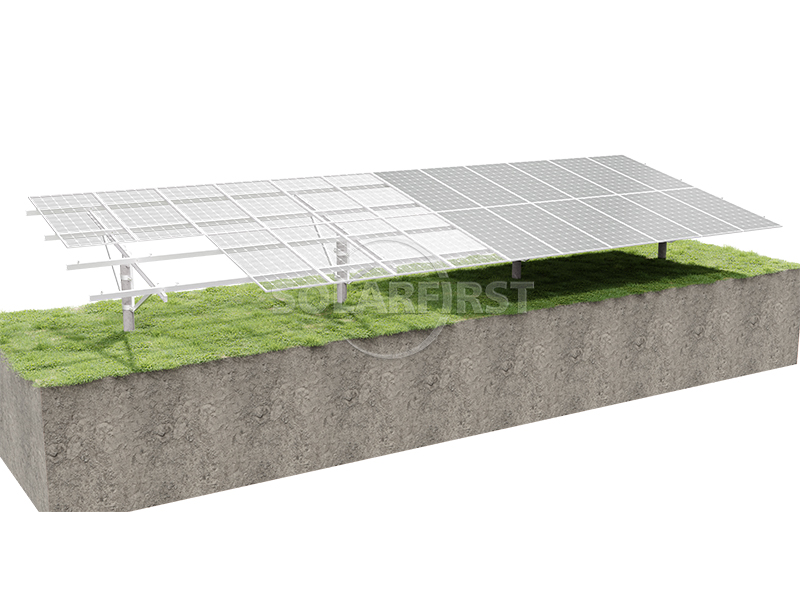

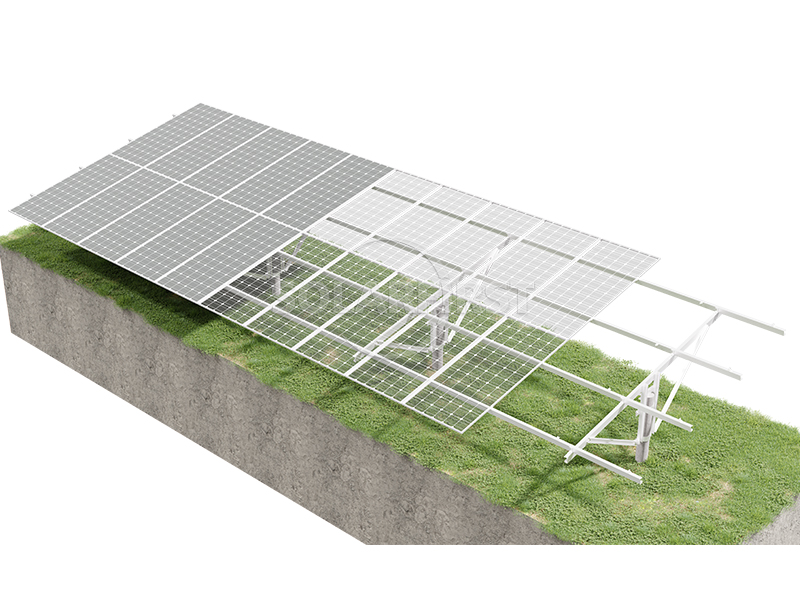

O sistema de suporte fotovoltaico (PV) em aço carbono para instalação no solo – estacas tubulares PHC – é uma estrutura integrada que combina estacas tubulares de concreto protendido de alta resistência (estacas PHC) como fundação com um sistema de suporte fotovoltaico em aço carbono. As estacas tubulares PHC são cravadas no solo por pressão estática ou por martelamento, substituindo as fundações independentes de concreto tradicionais ou fundações corridas. O sistema de suporte superior utiliza perfis de aço carbono Q235B ou Q355B, galvanizados a quente ou tratados com zinco-alumínio-magnésio para fixação dos módulos fotovoltaicos.
Este produto combina a alta capacidade de carga, a forte resistência à flexão e a construção rápida e ecológica das estacas tubulares PHC com a alta resistência, o custo controlável e a facilidade de processamento dos suportes de aço carbono. Atualmente, é a solução de fundação e suporte preferida para usinas de energia de grande porte em solo, especialmente para projetos que envolvem integração de energia solar e aquicultura e áreas com solos moles.

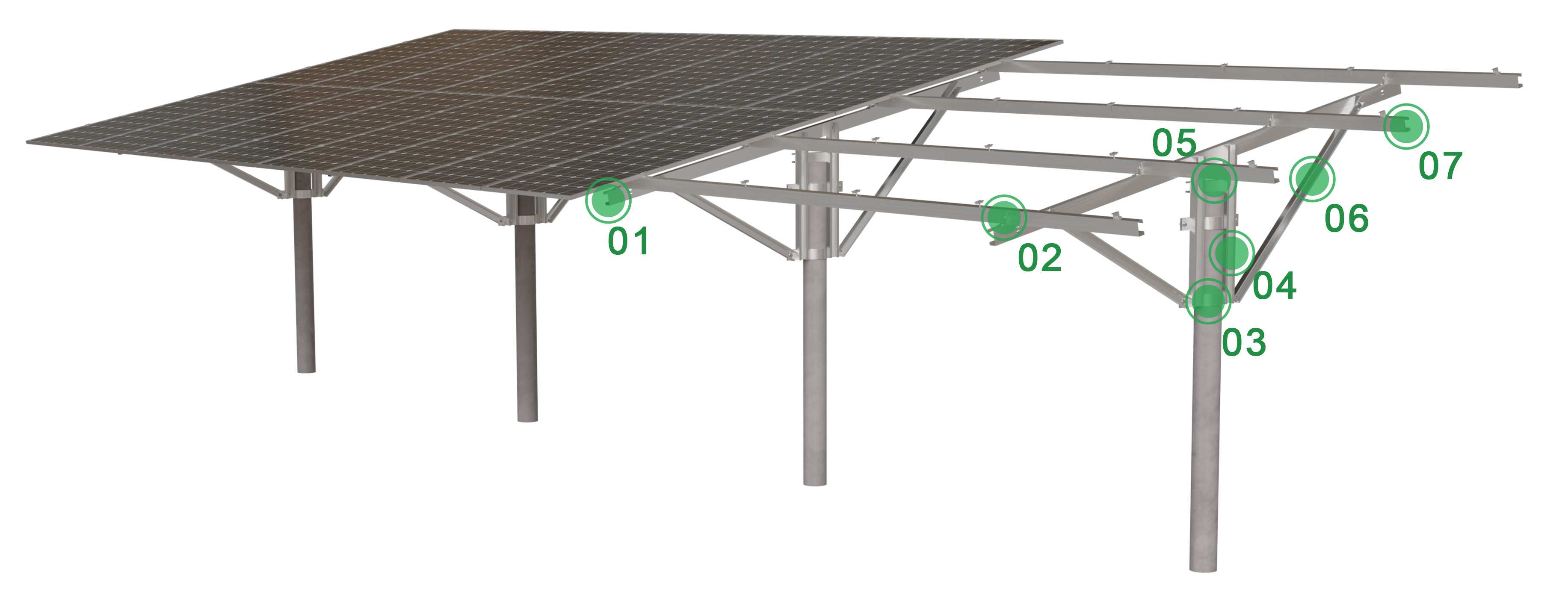

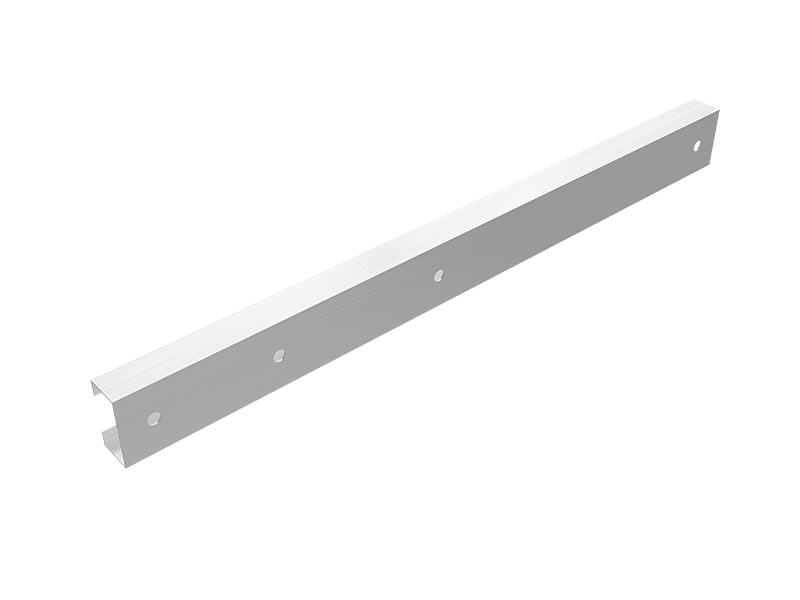

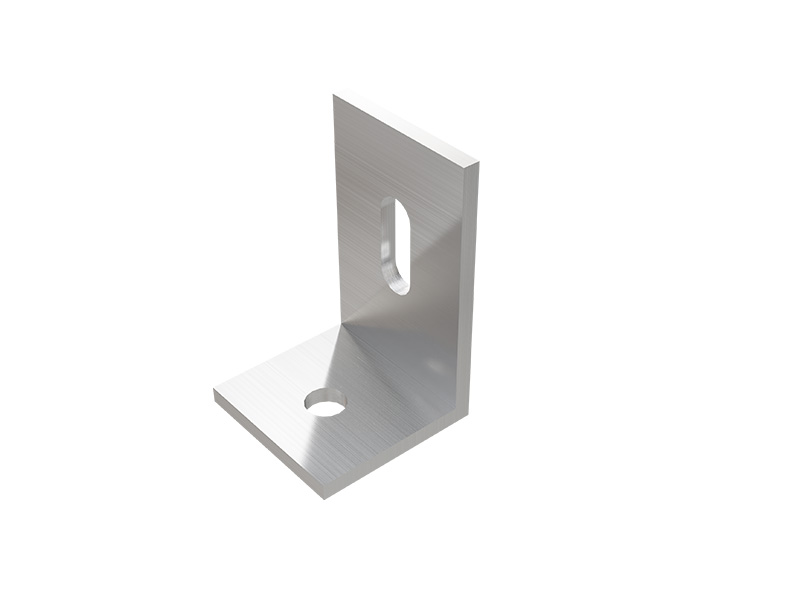

Componentes do produto
Vantagem
▪ Alta capacidade de carga e deformação mínima:
As estacas tubulares PHC utilizam concreto de alta resistência (C80 ou superior) e barras de aço protendido, apresentando resistência significativamente superior à compressão, tração e força horizontal em comparação com estacas moldadas in loco convencionais. O controle de fissuras no corpo da estaca também é rigoroso.
▪ Construção rápida e período de construção curto:

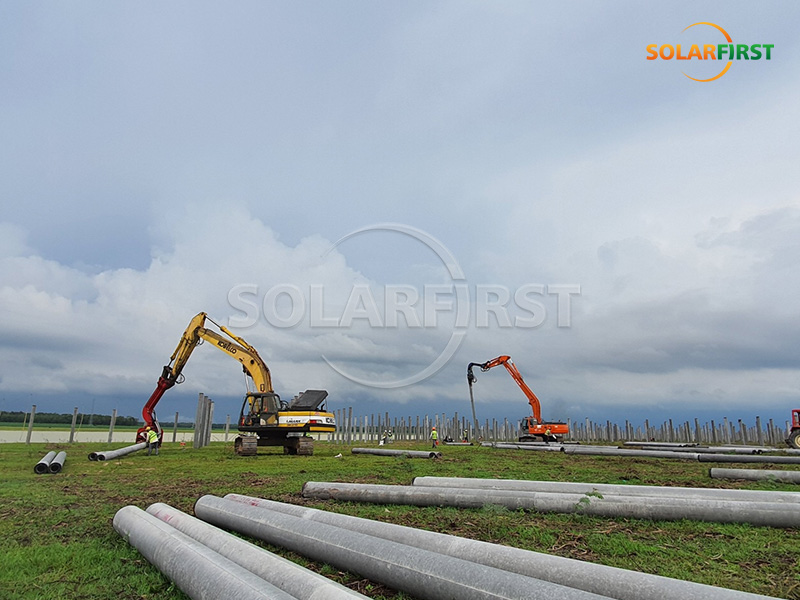

Utilizando bate-estacas de pressão estática ou a diesel, uma única máquina pode concluir de 100 a 300 estacas por dia. Não é necessário curar o concreto e as estruturas de suporte podem ser instaladas imediatamente.
▪ Ecologicamente correto:
Sem necessidade de escavação, sem descarga de lama, baixo ruído (método de pressão estática) e perturbação mínima dos corpos de água e do solo, tornando-o particularmente adequado para áreas ecologicamente sensíveis.
▪ Vantagem geral de custos:
Em áreas com solo mole, em comparação com estacas moldadas in loco e estruturas de suporte de aço, as fundações com estacas tubulares PHC podem gerar uma economia de 20% a 30% nos custos, com benefícios significativos em termos de prazos de construção mais curtos.
▪ Conexão integrada entre suporte e fundação:

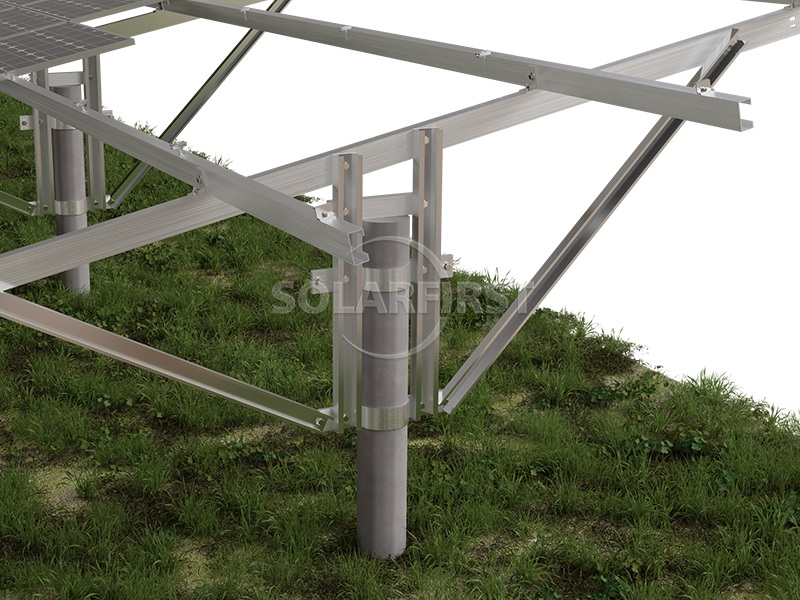

As estacas PHC possuem placas ou flanges de aço pré-embutidas na parte superior, que são soldadas ou aparafusadas a colunas de aço carbono no local, garantindo rigidez confiável e eliminando a necessidade de injeção secundária de calda de cimento.
▪ Adaptável a suportes de grande vão:
Os suportes de aço carbono possuem alta rigidez e, quando combinados com a alta resistência à flexão das estacas tubulares PHC, permitem um espaçamento maior entre as estacas (geralmente de 4 a 8 metros), reduzindo o número de estacas utilizadas.
Parâmetros
| Instalação | Chão |
| Fundação | Montagem em estaca / Estaca de concreto alta (H≥600mm) |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Aço galvanizado a quente, aço pré-revestido com Zn-Al-Mg, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▶ Usinas híbridas de energia solar e aquicultura:

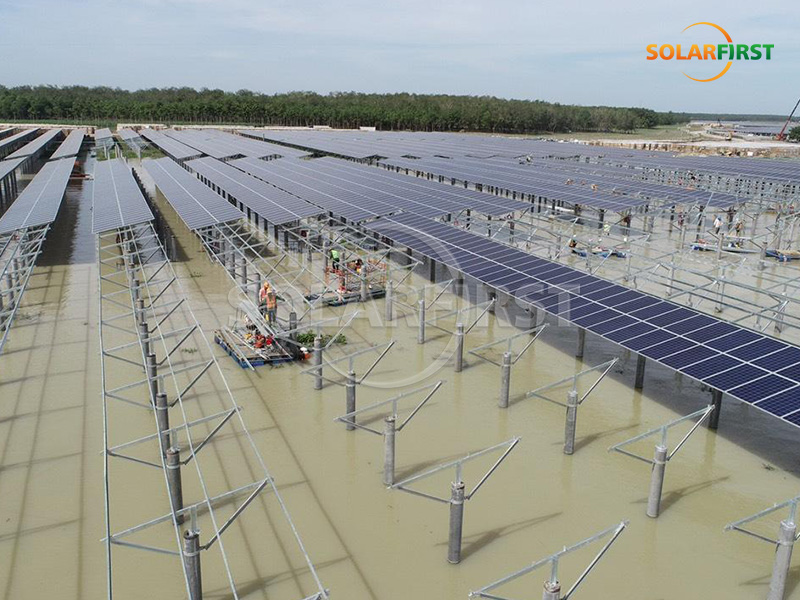

Em viveiros de peixes, viveiros de camarão e outras áreas aquáticas onde a escavação convencional de fundações é difícil, as estacas tubulares PHC podem ser instaladas diretamente na superfície da água. As estacas são resistentes à corrosão e ao congelamento e descongelamento, sem afetar a aquicultura.

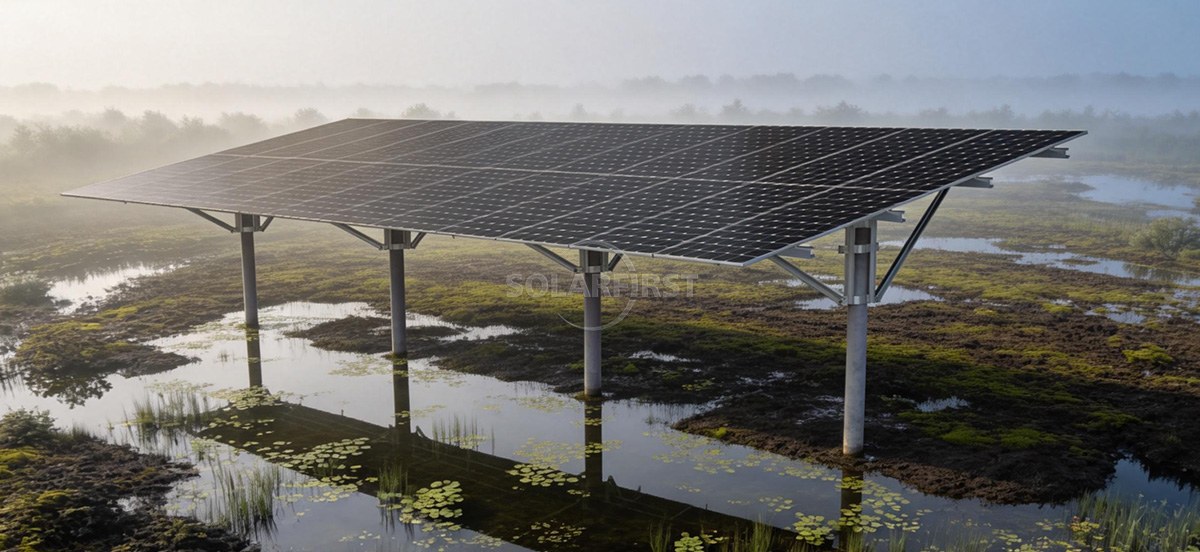

▶ Planícies de maré, pântanos e várzeas:
Em áreas com níveis elevados de água subterrânea e solo mole, a escavação é propensa a desabamentos. As estacas tubulares PHC são cravadas, eliminando a necessidade de drenagem.
▶ Áreas com solo mole e silte:
Em planícies aluviais costeiras e áreas sedimentares lacustres, as estacas tubulares PHC oferecem suporte confiável por meio de atrito lateral e capacidade de carga de ponta.
▶ Desertos e Deserto de Gobi:
Em áreas com superfície macia e ambientes altamente corrosivos, as estacas tubulares PHC podem penetrar a areia eólica superficial para atingir a camada de suporte estável.
▶ Áreas montanhosas e acidentadas:
Em áreas com declives suaves e camada superficial de solo fina, podem ser evitados grandes movimentos de terra, reduzindo o impacto ecológico.
▶ Usinas híbridas de energia solar para uso agrícola/pastoril:
Ao aumentar a altura dos painéis fotovoltaicos, o espaço abaixo pode ser usado para plantio ou pastagem. As pilhas de biomassa hidropônica causam danos mínimos à camada superficial do solo.
Tipo de solo aplicável
Notas para Atenção
▶ A investigação geológica é obrigatória:
A seleção de estacas tubulares PHC e sua profundidade de cravação dependem inteiramente de dados geológicos (distribuição das camadas de solo, número de golpes do SPT, atrito lateral, etc.), sendo estritamente proibidas estimativas baseadas na experiência.
▶ Controle rigoroso do processo de cravação de estacas:
Evite rachaduras, deslocamentos ou quebras nas estacas. Registre a profundidade final de penetração ou a força de cravação de cada estaca, garantindo que atenda aos padrões de projeto para remoção por martelo.
▶ Considerações sobre proteção contra corrosão:
AEmbora o concreto das estacas tubulares PHC em si tenha boa resistência à corrosão, em ambientes altamente corrosivos (como terrenos costeiros salino-alcalinos ou perto de fábricas químicas), recomenda-se adicionar um revestimento anticorrosivo ao corpo da estaca ou aumentar a espessura da camada protetora; a espessura da camada galvanizada dos suportes de aço carbono deve atender aos requisitos da ISO 1461 ou GB/T 13912.
▶ Evite escavação excessiva e atrito negativo na pele:
Ao aterrar o local após a construção ou quando ocorrem alterações significativas nos níveis de água subterrânea, o impacto do atrito negativo da pele deve ser avaliado e, se necessário, devem ser implementadas medidas de isolamento por revestimento.
▶ Proteção durante o transporte e elevação:
As estacas tubulares PHC são componentes esbeltos; portanto, são necessários suportes especiais para transporte e empilhamento, a fim de evitar colisões e fissuras. O içamento deve ser feito com sistema de dois pontos ou com grampos especializados.
▶ Coordenação da fase de projeto para o posicionamento do suporte e das estacas:

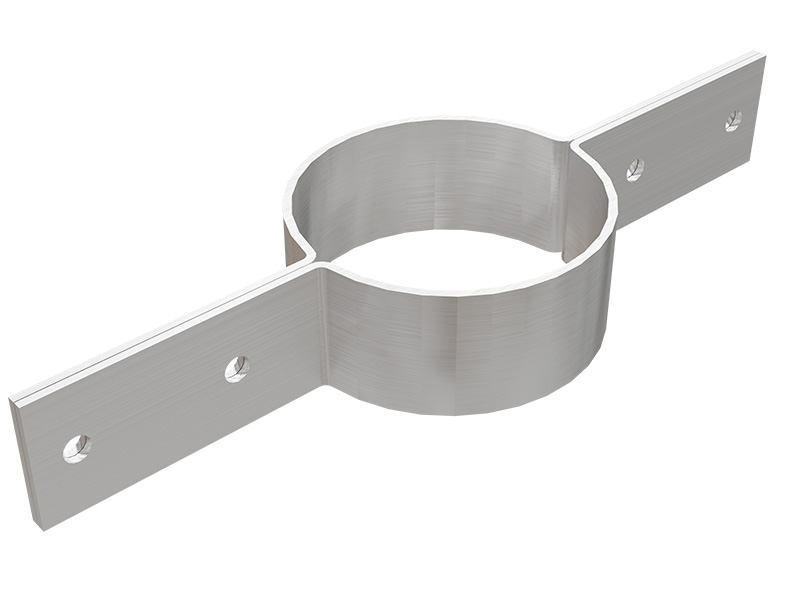

A linha central da coluna de suporte deve coincidir com a linha central da estaca PHC para evitar momentos fletores excêntricos excessivos. Se for utilizada uma ligação do tipo grampo, deve-se reservar espaço suficiente para o aperto.
Resumo
A fundação de estacas tubulares para suporte de sistemas fotovoltaicos é um componente indispensável em usinas fotovoltaicas modernas, especialmente em projetos de grande escala em solo. Ela apresenta vantagens como alta capacidade de carga, construção rápida e baixo impacto ambiental. Diferentes tipos de estacas tubulares, como as estacas tubulares de concreto PHC e as estacas helicoidais de aço, são adequados para diferentes condições geológicas e requisitos de projeto devido às suas características específicas.

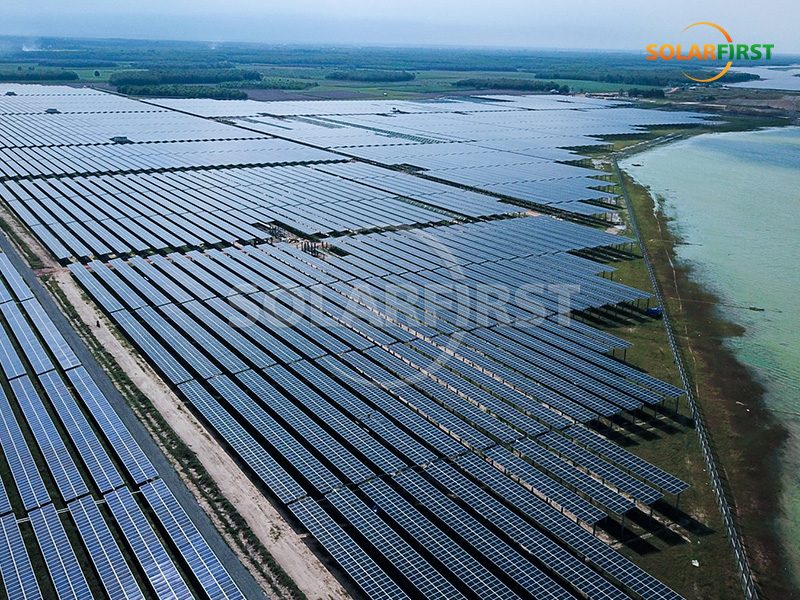

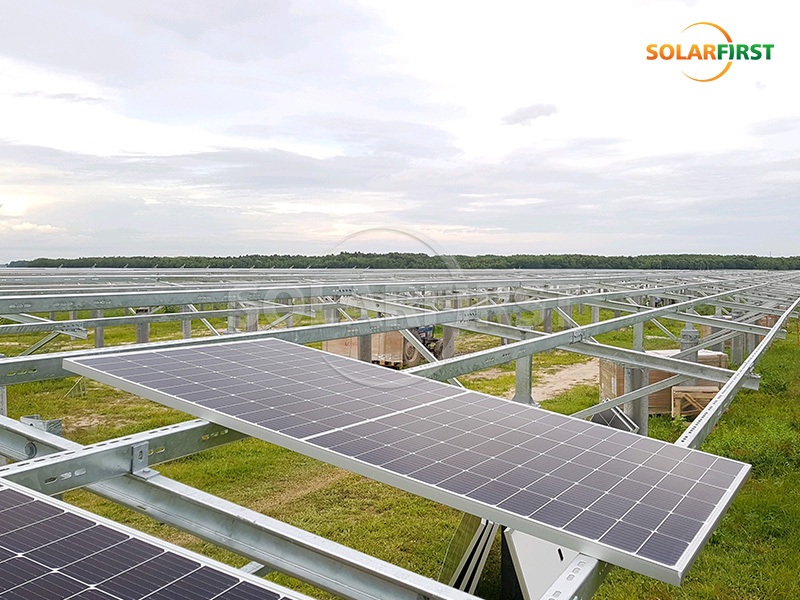

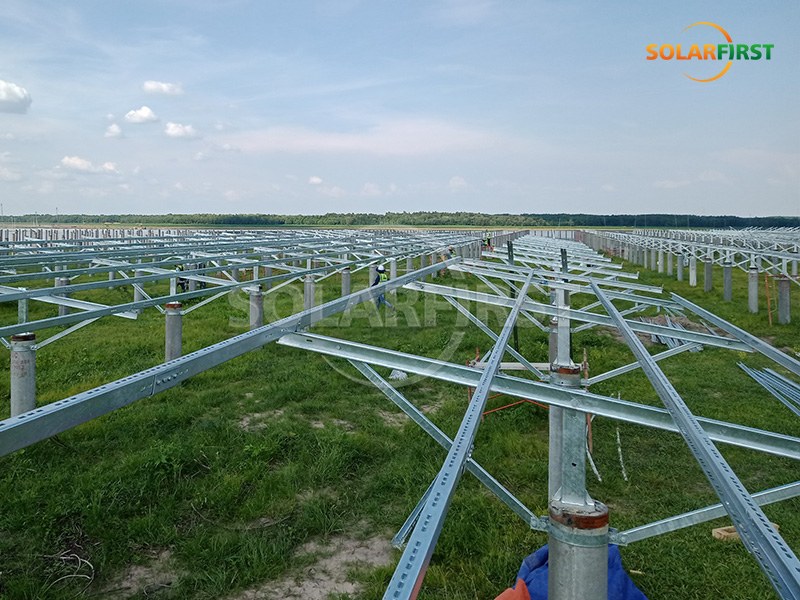

Referência do Projeto Solar First
Pontos de conhecimento relacionados
Suporte fotovoltaico de aço carbono para o solo - Fundação com estacas helicoidais: O material principal é aço carbono Q235B/Q355B. Consiste em estacas helicoidais (incluindo cabeças de estaca, estacas tubulares de aço com lâminas espirais e conectores superiores) enterradas no solo e a estrutura de suporte acima da superfície. A instalação é feita por meio de aparafusamento mecânico no solo, servindo como fundação de suporte para o conjunto fotovoltaico. Todos os componentes são tratados com galvanização a quente (com uma espessura média da camada de galvanização ≥ 80 μm), garantindo uma conexão totalmente metálica. A solução é pronta para uso, não requer escavação, é reciclável e representa uma alternativa moderna às fundações de concreto tradicionais.
LEIA MAIS

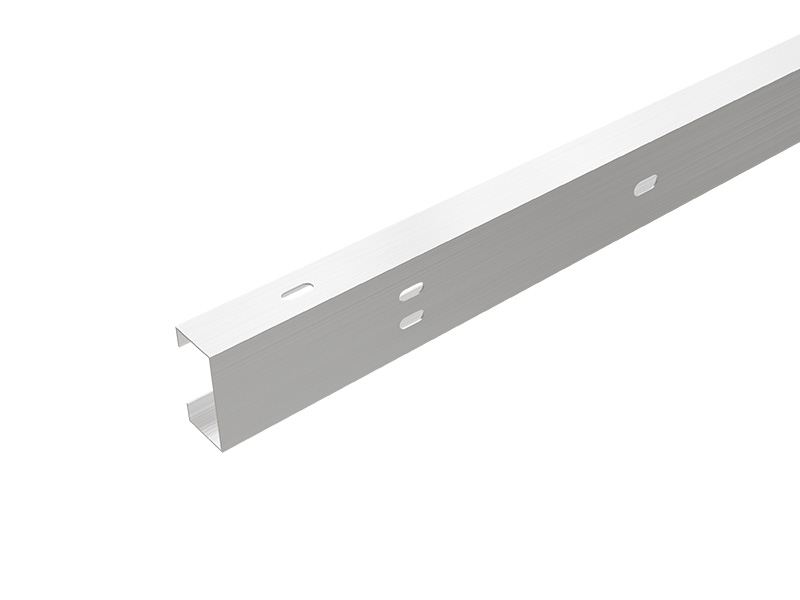

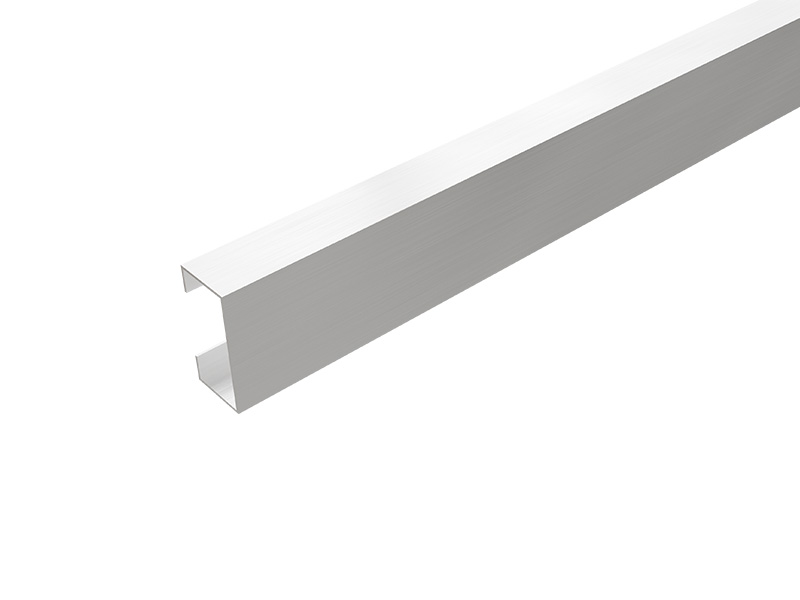

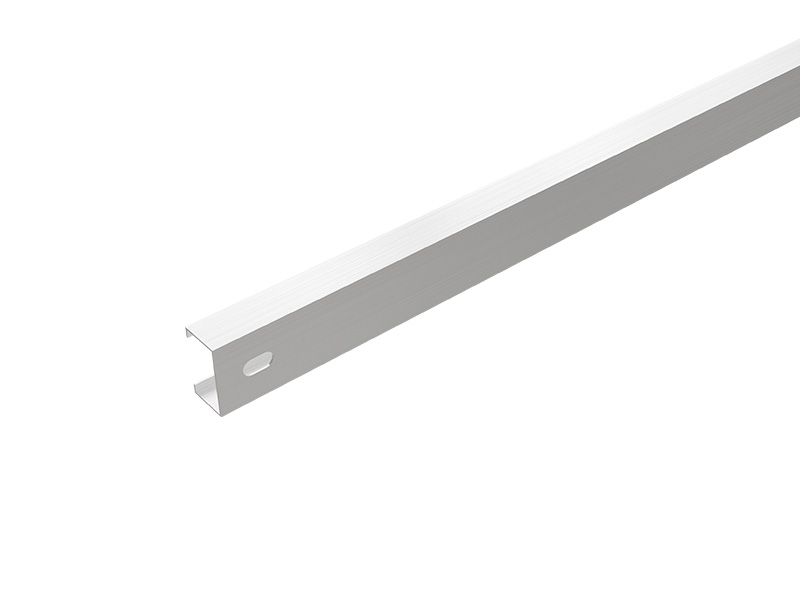

A viga de aço em forma de C com curvatura interna é um componente estrutural fundamental dos sistemas de suporte fotovoltaico instalados no solo e pertence a um tipo de aço de paredes finas conformado a frio. Sua seção transversal tem formato de C, com bordas curvadas para dentro em ambos os lados e nervuras de reforço, sendo por isso também conhecida como "viga fotovoltaica em forma de C".
LEIA MAIS

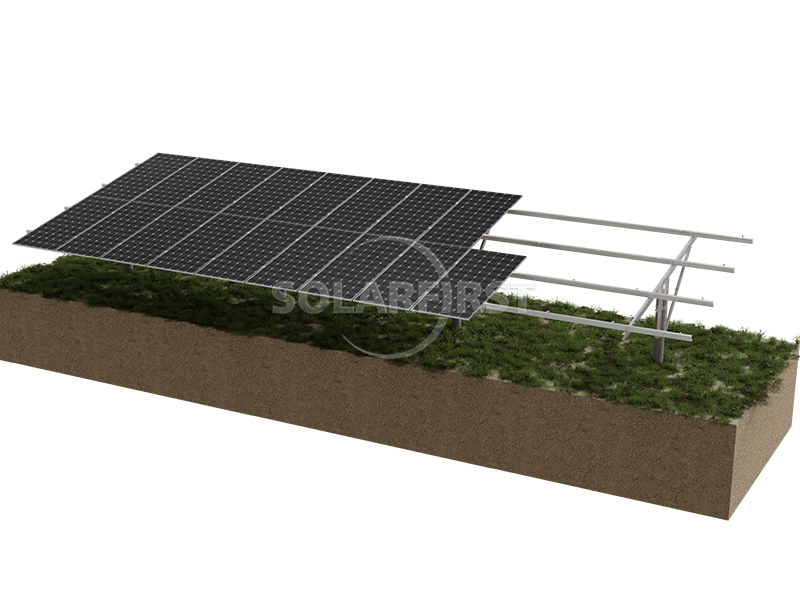

O sistema de suporte fotovoltaico em liga de alumínio para solo, com fundação de concreto, refere-se a um sistema de suporte que utiliza liga de alumínio de alta resistência como principal material estrutural e componentes de concreto moldados no local ou pré-fabricados como fundação de sustentação, sendo utilizado para fixar módulos fotovoltaicos em áreas abertas no solo.
LEIA MAIS
O sistema de suporte fotovoltaico com âncora espiral de liga de alumínio adota a "instalação por inserção rotativa" e o design "totalmente em alumínio anticorrosivo", proporcionando uma solução de instalação no solo com menor impacto ambiental e maior eficiência de construção para projetos fotovoltaicos de pequeno e médio porte.
LEIA MAIS
O sistema de suporte fotovoltaico (PV) de aço carbono montado no solo - estacas tubulares PHC - é uma estrutura integrada que combina estacas tubulares de concreto protendido de alta resistência (estacas PHC) como fundação com um sistema de suporte fotovoltaico de aço carbono.
LEIA MAIS

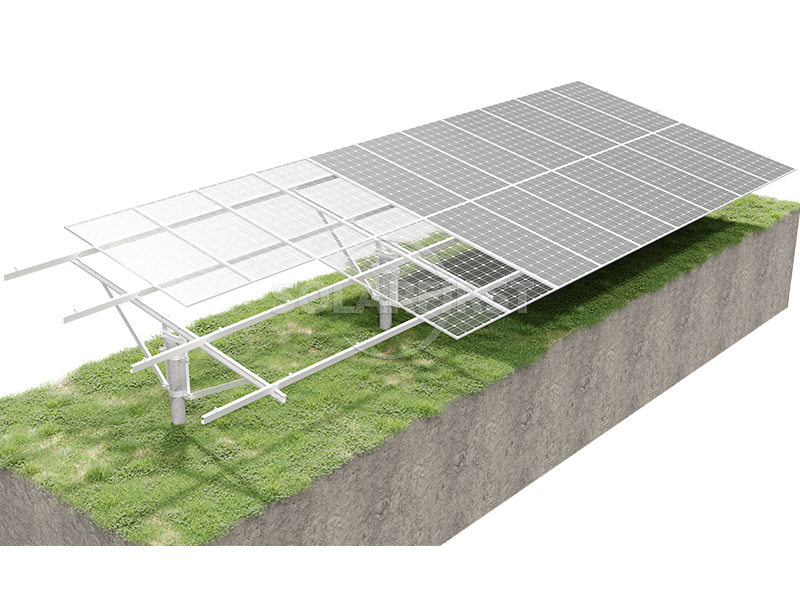

Os sistemas de suporte fotovoltaico (FV) montados no solo são sistemas FV onde estacas de fundação são cravadas diretamente no solo usando métodos de prensagem mecânica ou aparafusamento, sobre as quais os módulos FV são instalados.
