Sistema de montagem solar em aço carbono para solo - Fundação com estacas helicoidais

Descrição do produto

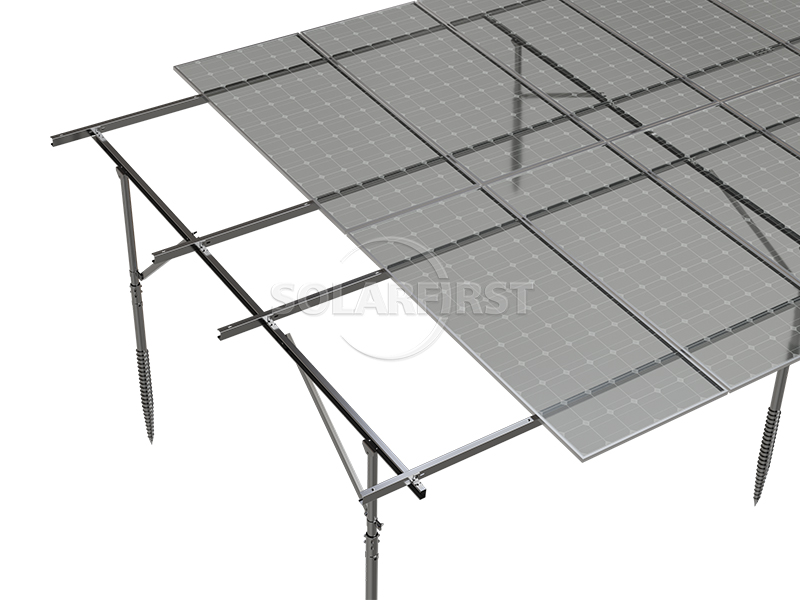

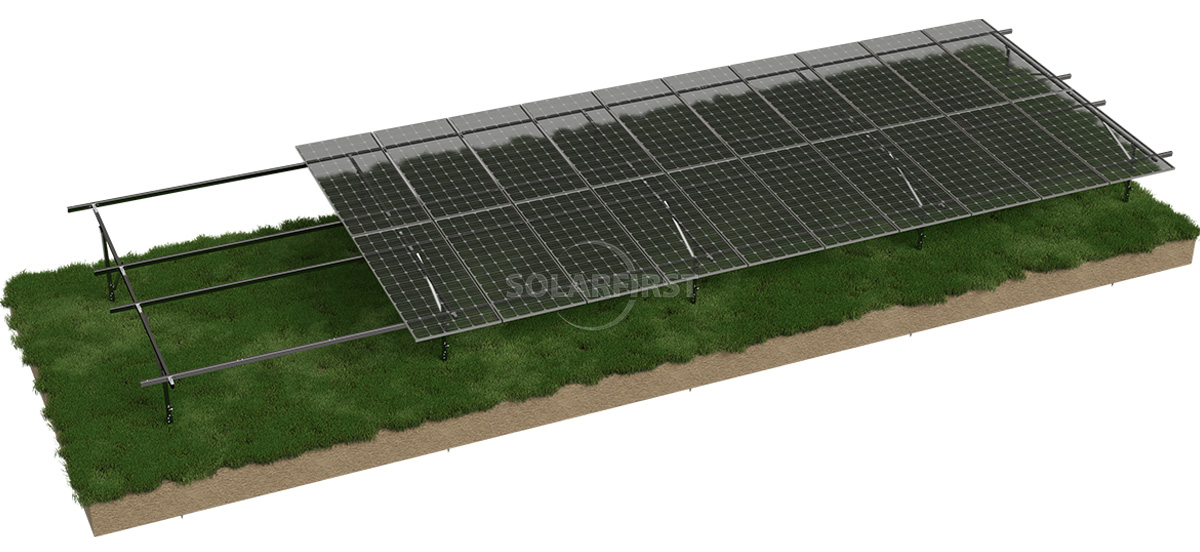

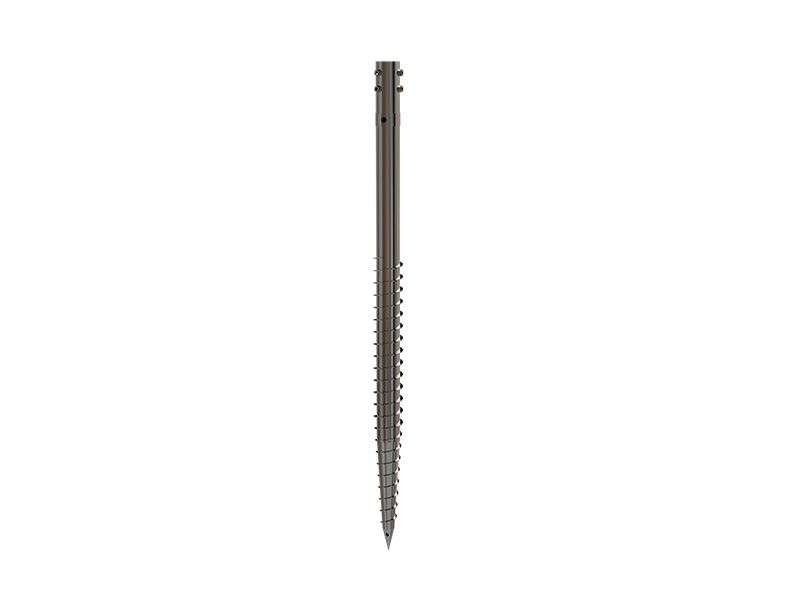

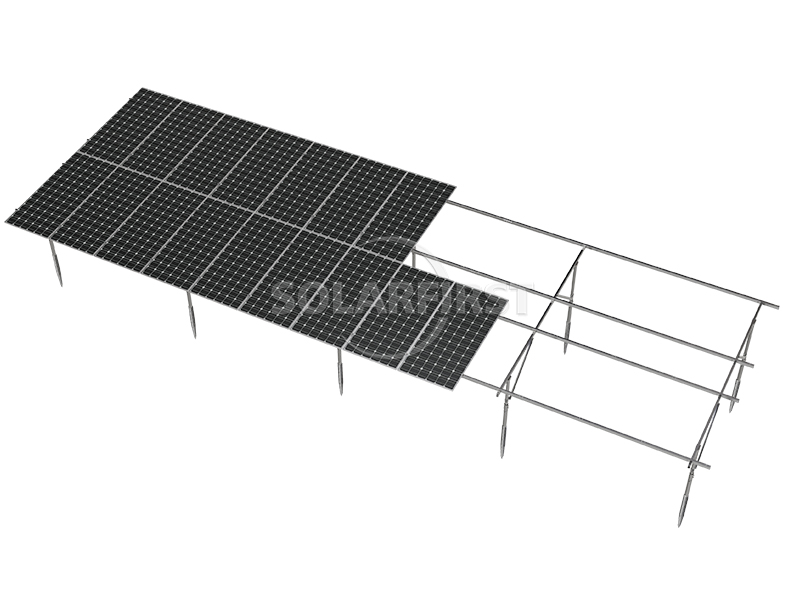

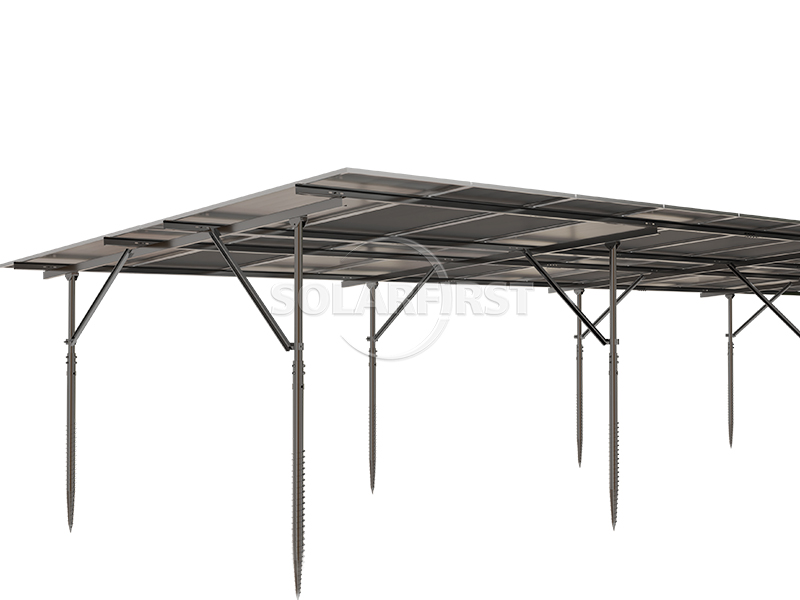

O sistema de suporte fotovoltaico (FV) de aço carbono para instalação no solo, com fundação em estacas helicoidais, é um sistema de suporte totalmente metálico baseado em aço carbono (Q235B/Q355B). Consiste principalmente em duas partes: estacas helicoidais enterradas no solo e a estrutura de suporte acima do solo. As estacas helicoidais são compostas por uma ponta de estaca, um corpo tubular de aço com lâminas helicoidais e um conector superior, que são parafusados ​​no solo utilizando maquinário especializado, servindo como fundação de suporte de carga para todo o conjunto FV.

Para garantir uma vida útil externa superior a 25 anos, todos os componentes de aço carbono passam por galvanização a quente para proteção contra corrosão, com uma espessura média de revestimento de zinco de no mínimo 80 μm. Este sistema proporciona uma conexão totalmente metálica da fundação ao suporte, permitindo uso imediato, sem necessidade de escavação e com possibilidade de reciclagem, tornando-se uma solução moderna para substituir as fundações de concreto tradicionais.

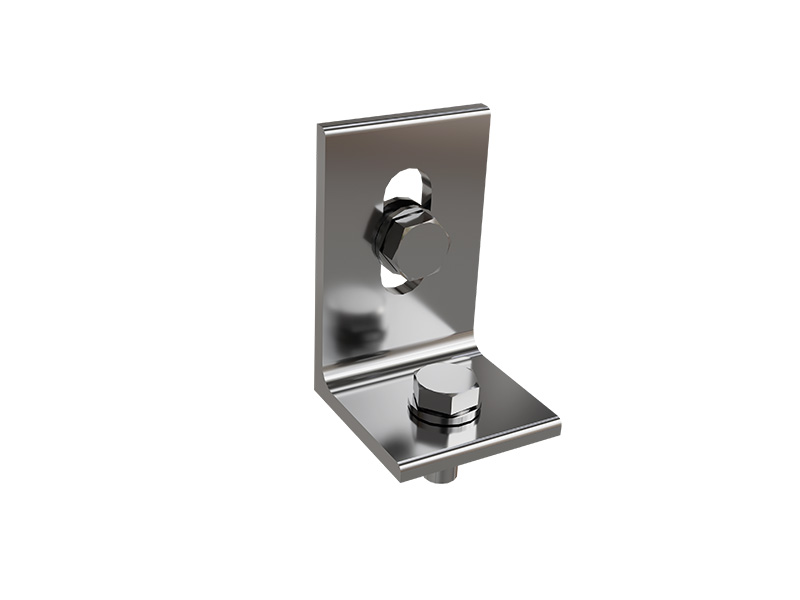

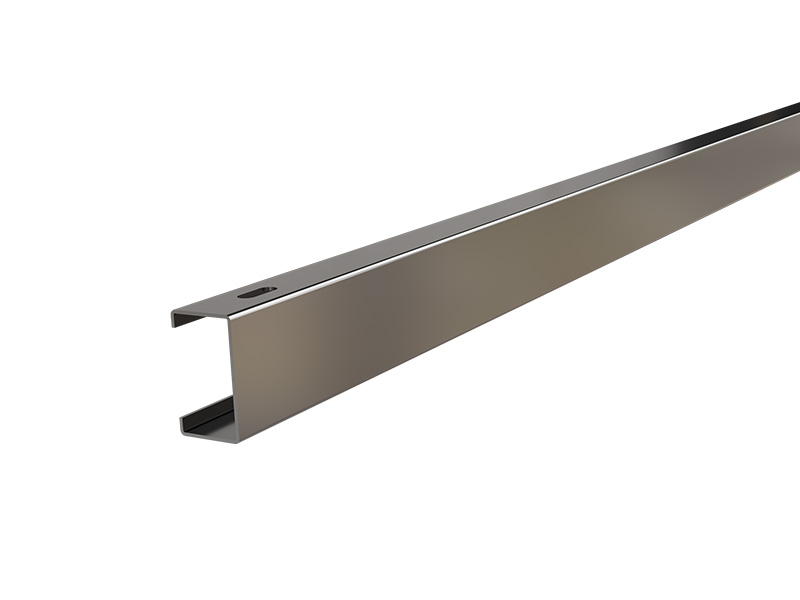

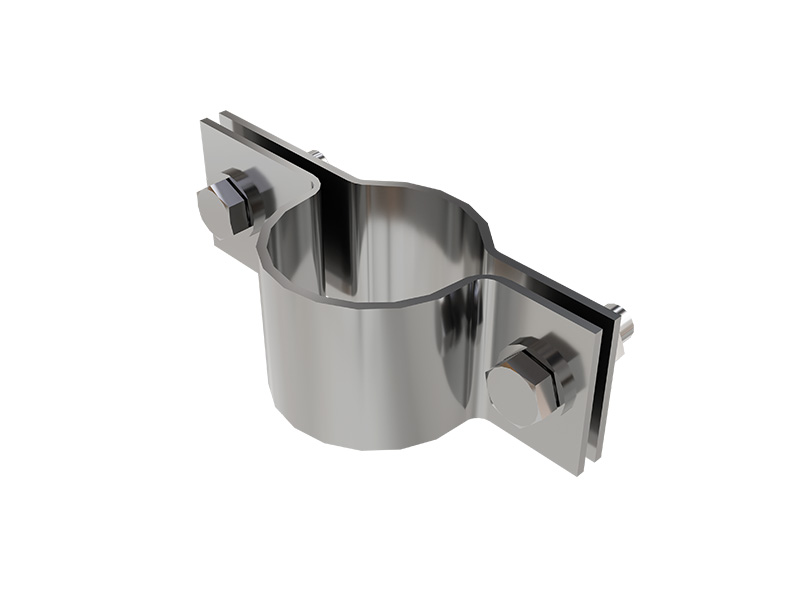

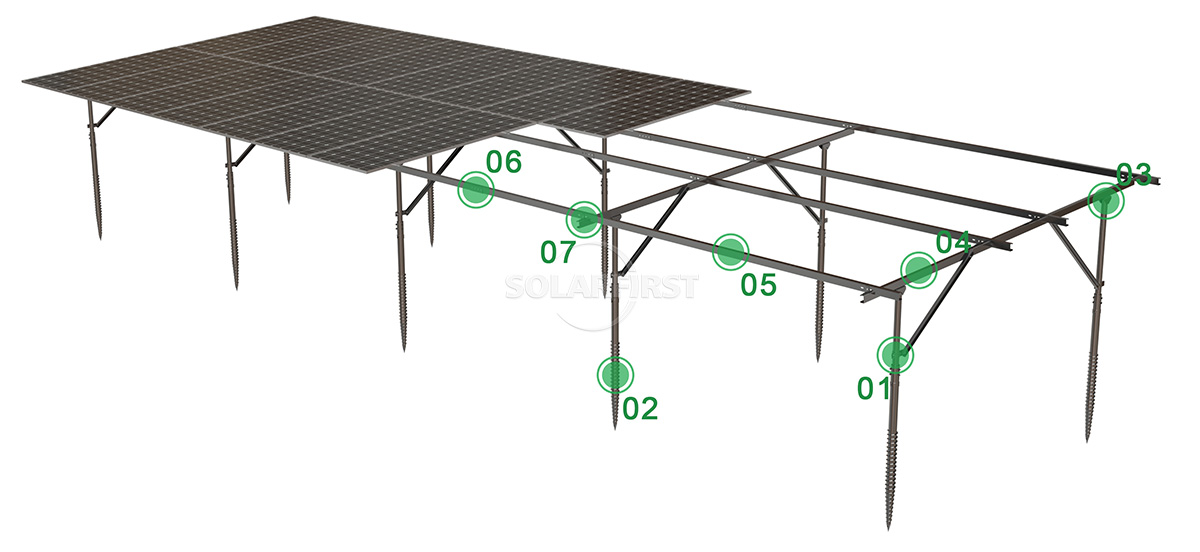

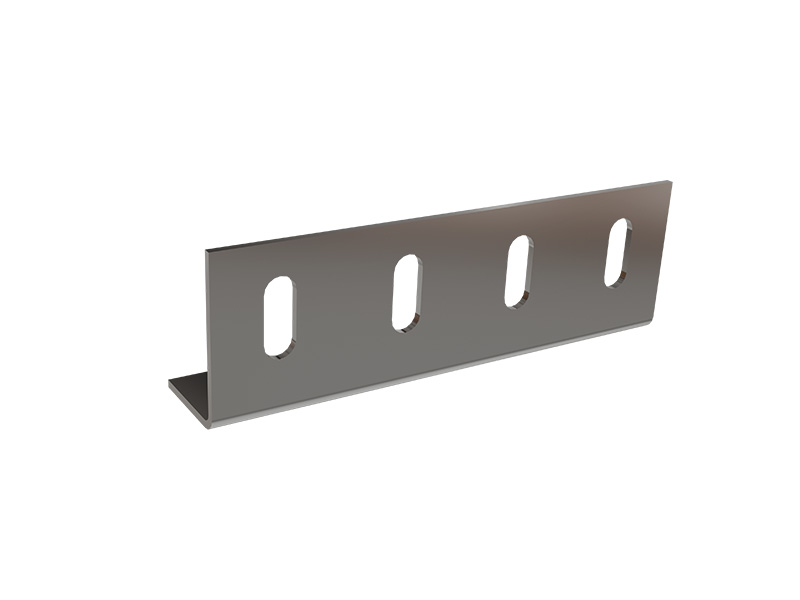

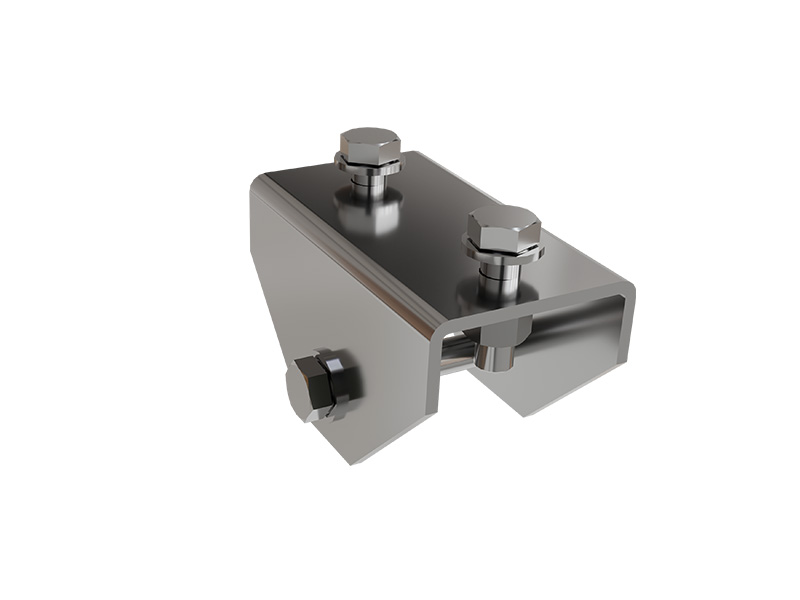

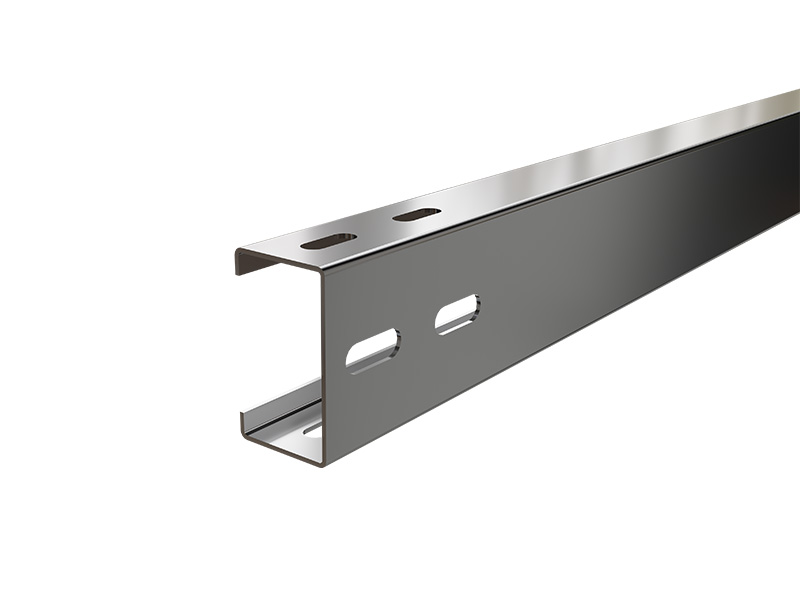

Componentes do produto



Vantagem

Parâmetros

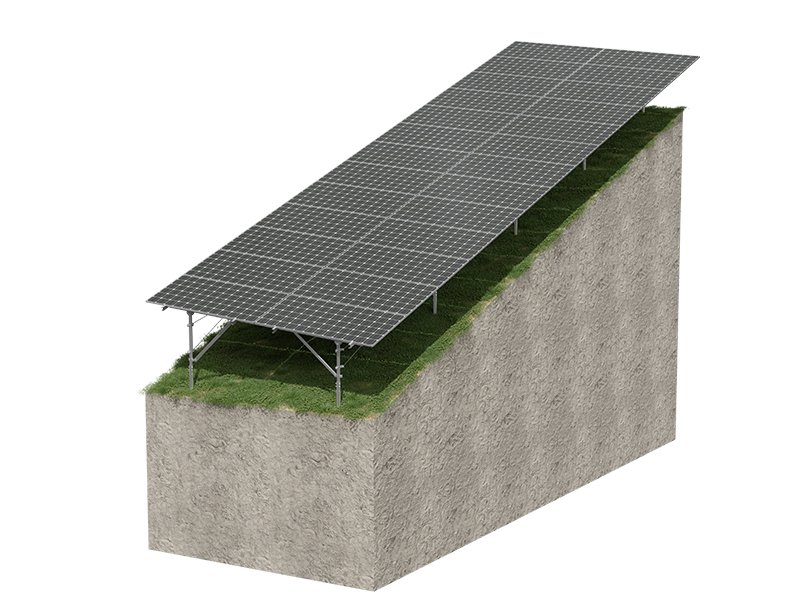

Cenários aplicáveis

Tipo de solo aplicável

As estacas helicoidais de aço carbono apresentam boa adaptabilidade à maioria das condições geológicas, destacando-se particularmente nos seguintes tipos de solo:

• Argila, silte e areia: essas camadas de solo proporcionam excelente atrito lateral e contato da lâmina, tornando-as estratos de suporte ideais.
• Desertos, Gobi e pradarias: aumentando o comprimento das estacas ou utilizando lâminas de maior diâmetro, é possível obter capacidade de suporte suficiente sob camadas superficiais macias.
• Regiões com solo sazonalmente congelado: Em regiões de alta altitude e clima frio, como a Mongólia Interior e Qinghai, um projeto otimizado pode resistir eficazmente às forças de arrancamento causadas pelo gelo.

Limitações geológicas a considerar

Apesar de sua ampla aplicabilidade, as seguintes condições geológicas limitam seu uso direto e exigem atenção especial:



▶ Fundações altamente corrosivas (áreas com alta salinidade ou poluição industrial):

A galvanização a quente padrão pode ser insuficiente para resistir à corrosão a longo prazo. Soluções anticorrosivas especiais (como revestimento de zinco-alumínio-magnésio ou encapsulamento externo em concreto) devem ser adotadas; caso contrário, há um risco significativo de falha estrutural.



▶ Fundações rochosas moderadamente ou severamente intemperizadas:

Estacas helicoidais são difíceis de parafusar diretamente em rocha dura e intacta. Geralmente é necessário realizar perfurações prévias, seguidas de injeção de calda de cimento e ancoragem, o que aumenta a complexidade e o custo do processo.



▶ Camadas de areia movediça pura ou camadas de lodo solto com alto teor de água:

Em camadas de solo muito fluidas, as lâminas helicoidais não conseguem alcançar um contato eficaz com o solo, resultando em uma capacidade de carga da estaca extremamente baixa. O uso direto é estritamente proibido.



▶ Camadas contendo cascalho grosso, seixos ou obstáculos subterrâneos:

Isso pode causar deflexão severa ou travamento da estaca durante a cravação, impossibilitando garantir a verticalidade e a capacidade de carga projetada da estaca.



Resumo

Os suportes fotovoltaicos (PV) de aço carbono montados no solo com fundações de estacas helicoidais representam a direção futura da engenharia moderna de fundações para usinas fotovoltaicas: alta eficiência, economia, proteção ambiental e confiabilidade. Utilizando um método construtivo avançado de "pré-fabricação em fábrica e aparafusamento no local", ele substitui completamente o modelo tradicional de fundação de concreto de "escavação no local, concretagem e cura prolongada", proporcionando uma garantia sólida para a construção rápida e a operação estável a longo prazo de usinas fotovoltaicas.

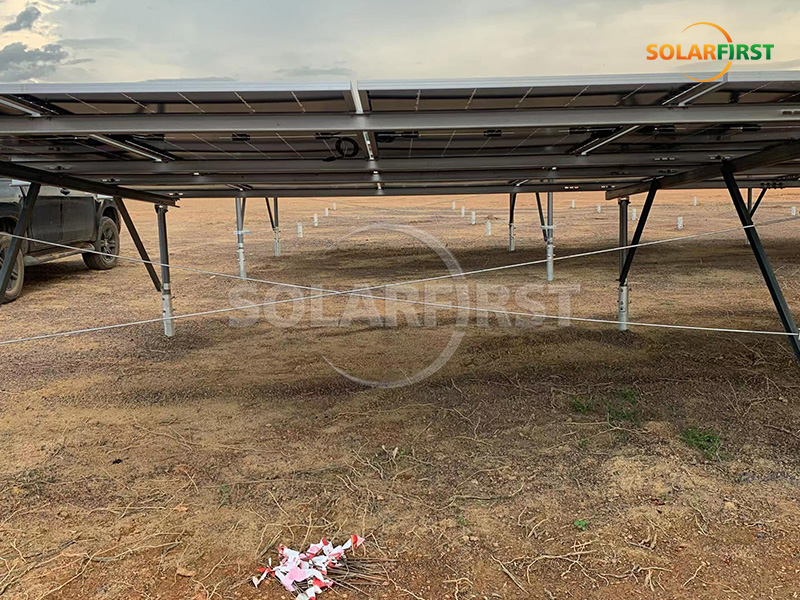

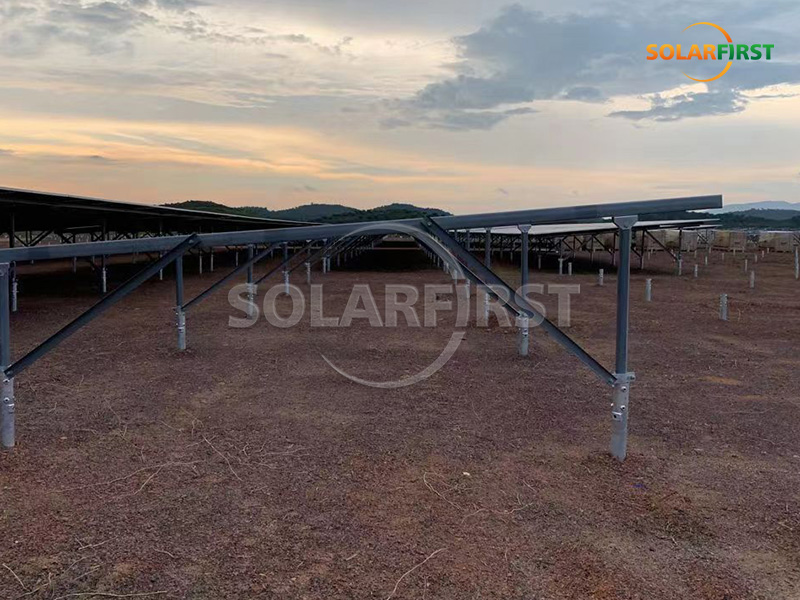

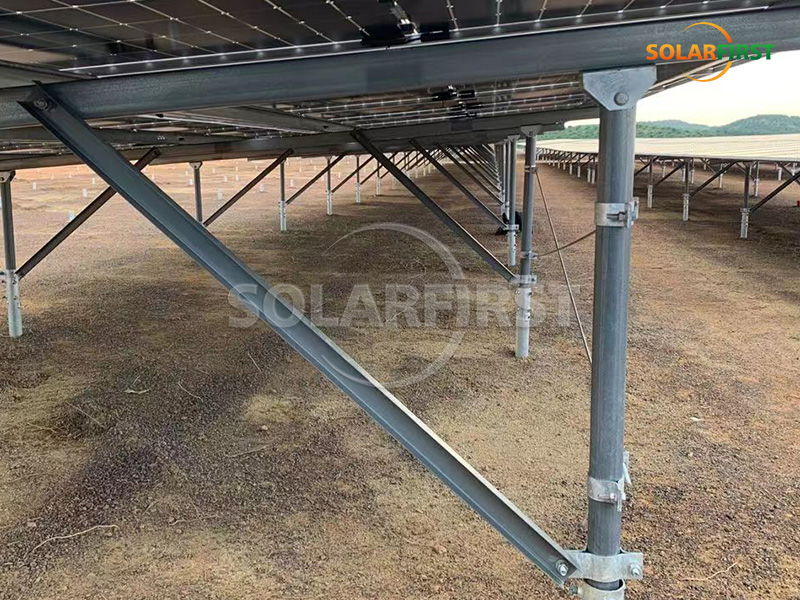

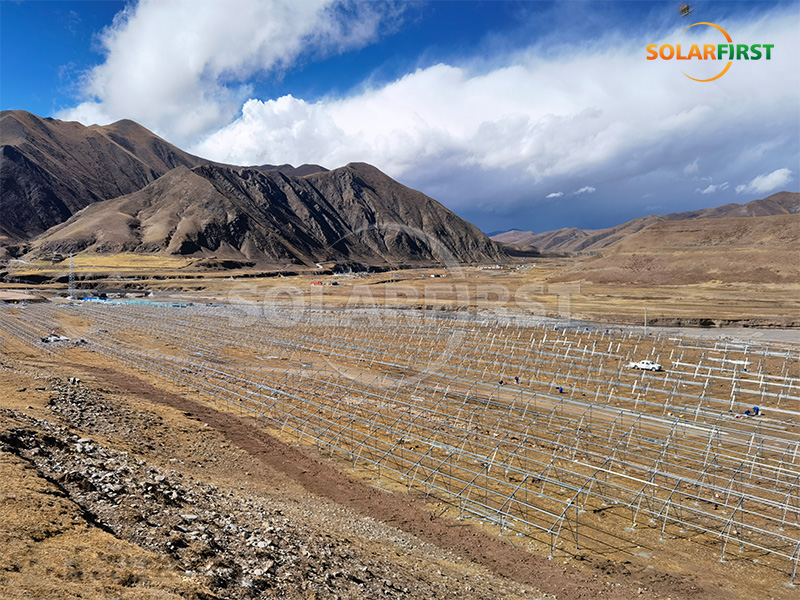

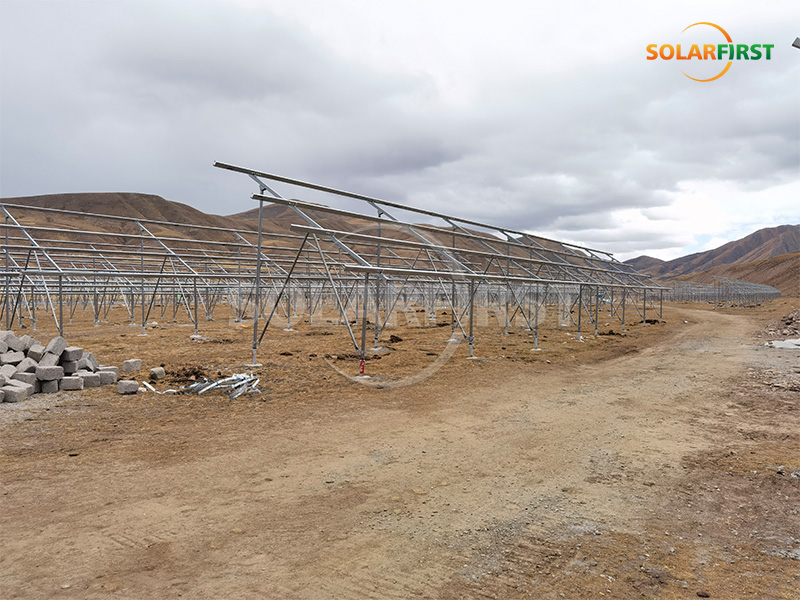

Referência do Projeto Solar First
