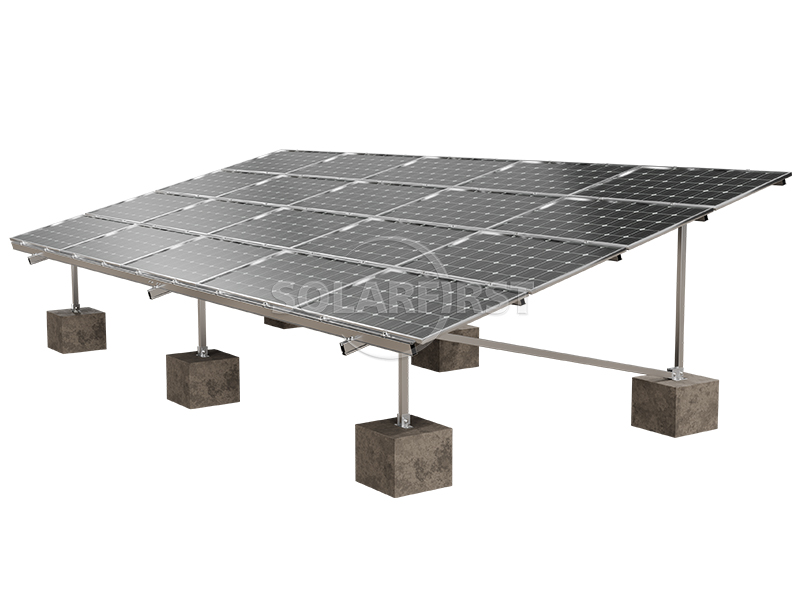

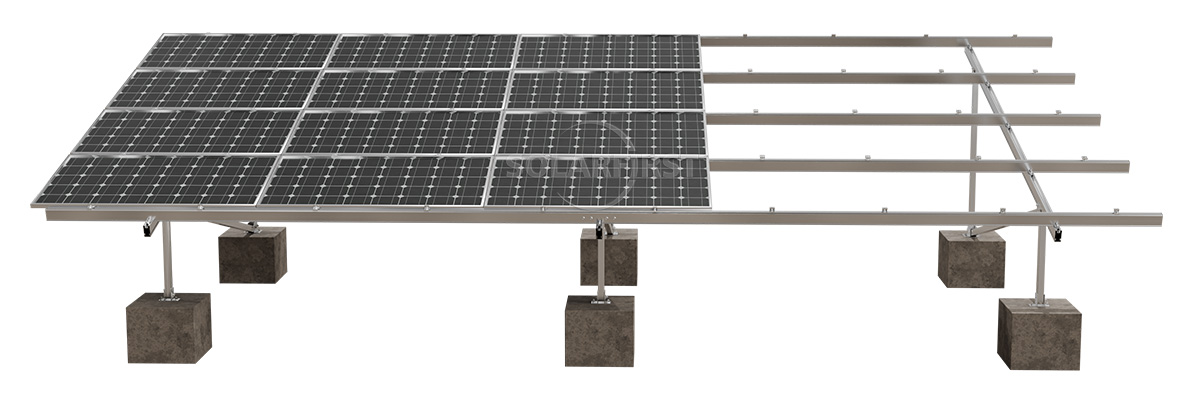

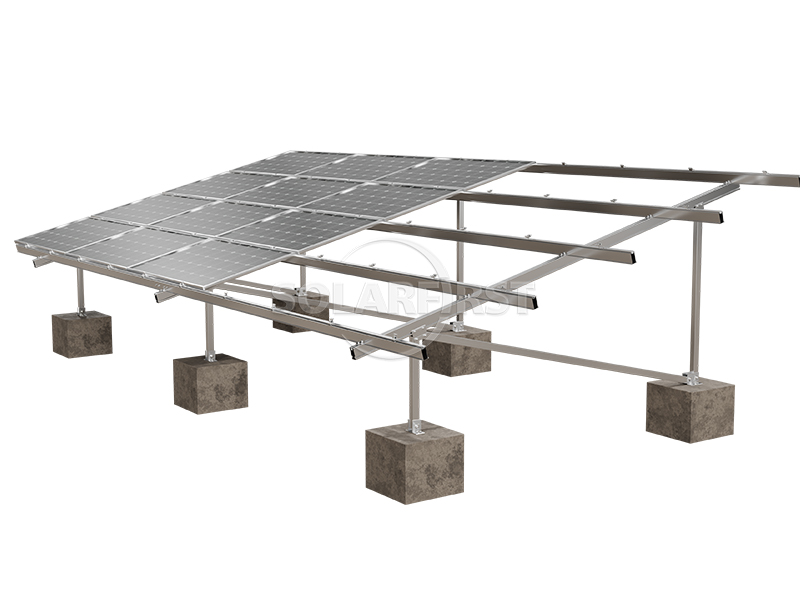

O sistema de suporte fotovoltaico em liga de alumínio para solo, com fundação de concreto, refere-se a um sistema de suporte que utiliza liga de alumínio de alta resistência como principal material estrutural e componentes de concreto moldados no local ou pré-fabricados como fundação de sustentação, sendo utilizado para fixar módulos fotovoltaicos em áreas abertas no solo.
Cor :
Natural silver（Colored according to customer requirements）Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto
Este sistema combina as características de leveza, alta resistência e resistência à corrosão do suporte de liga de alumínio com a capacidade de carga estável e confiável da fundação de concreto, tornando-se um dos esquemas de suporte mais utilizados na construção atual de usinas fotovoltaicas em solo.
Este produto pode ser amplamente aplicado em diversos terrenos abertos, como pastagens, áreas arenosas, desertos e até mesmo superfícies de concreto existentes. É adequado para usinas fotovoltaicas centralizadas de grande escala, projetos fotovoltaicos distribuídos industriais e comerciais, bem como para a integração de sistemas fotovoltaicos na agricultura e outros cenários. Dependendo do tipo de fundação, pode ser utilizado em conjunto com sistemas como fundações em faixa de concreto, fundações independentes de concreto ou fundações em estacas helicoidais.

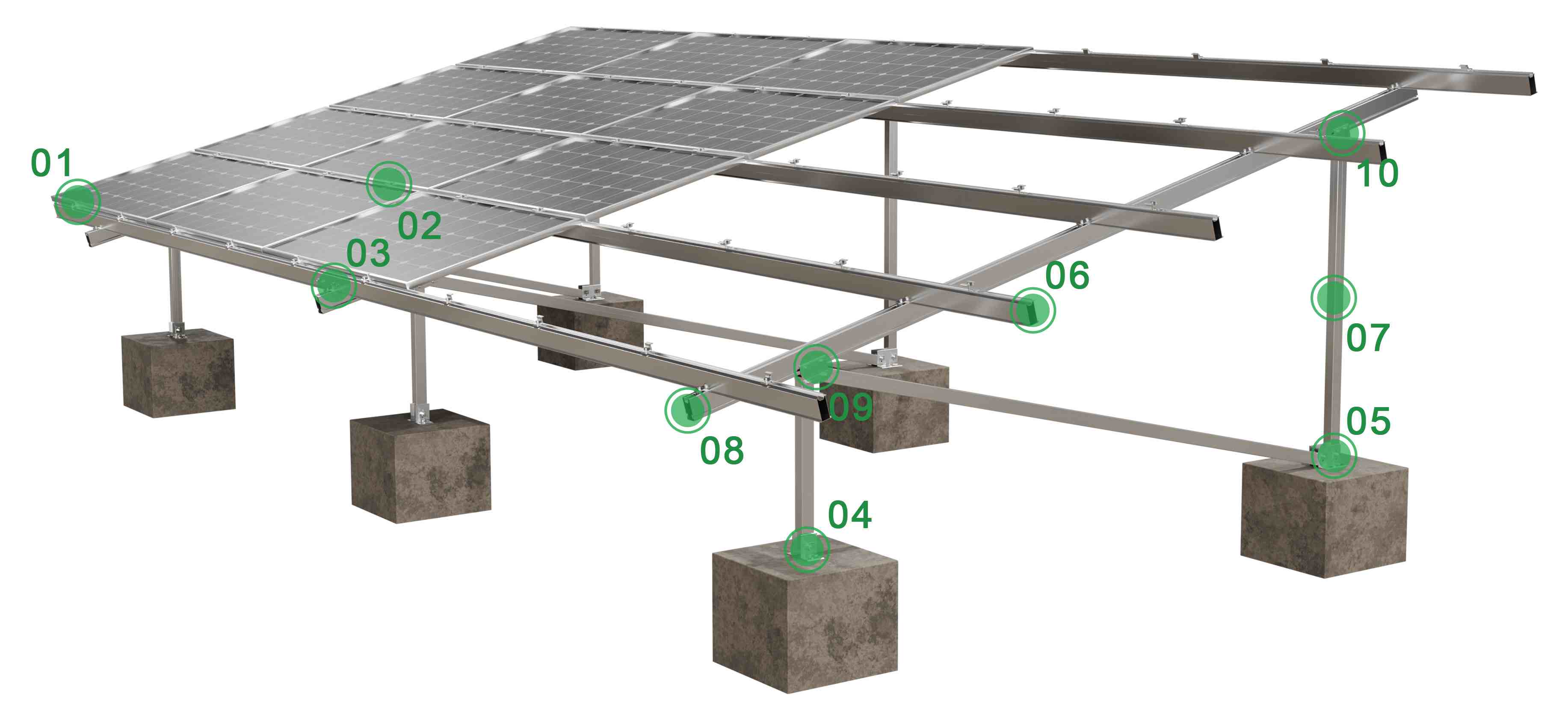

Componentes do produto
Vantagem
Os suportes fotovoltaicos (PV) de liga de alumínio oferecem vantagens significativas em relação aos suportes de aço tradicionais em diversos aspectos:
Parâmetros
| Instalação | Chão |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Alumínio anodizado AL 6005-T5, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |

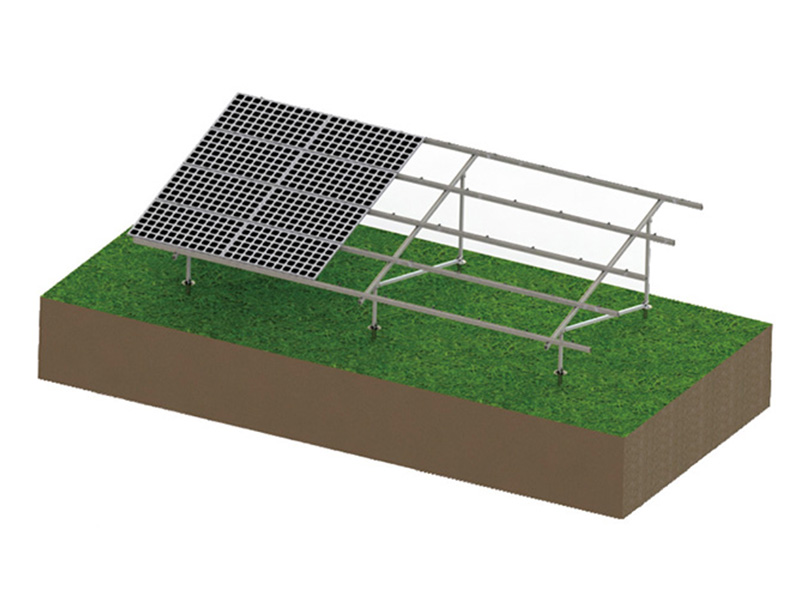

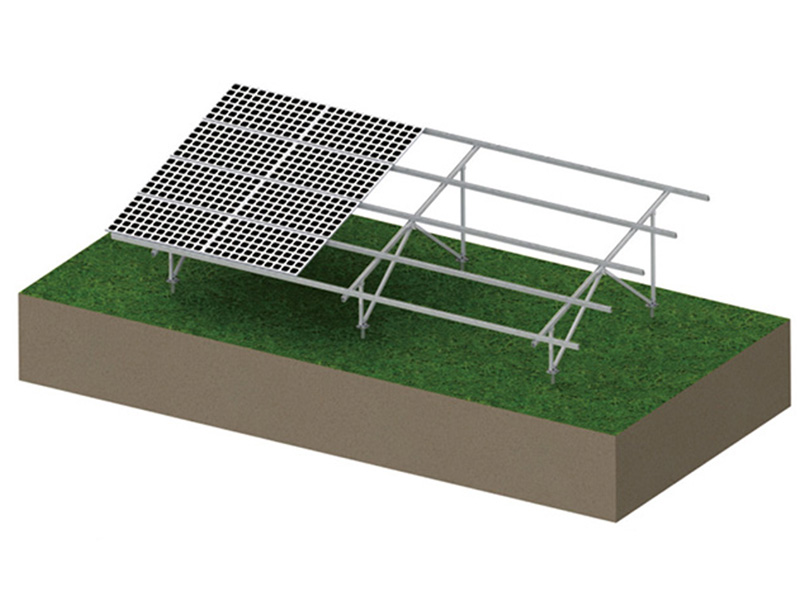

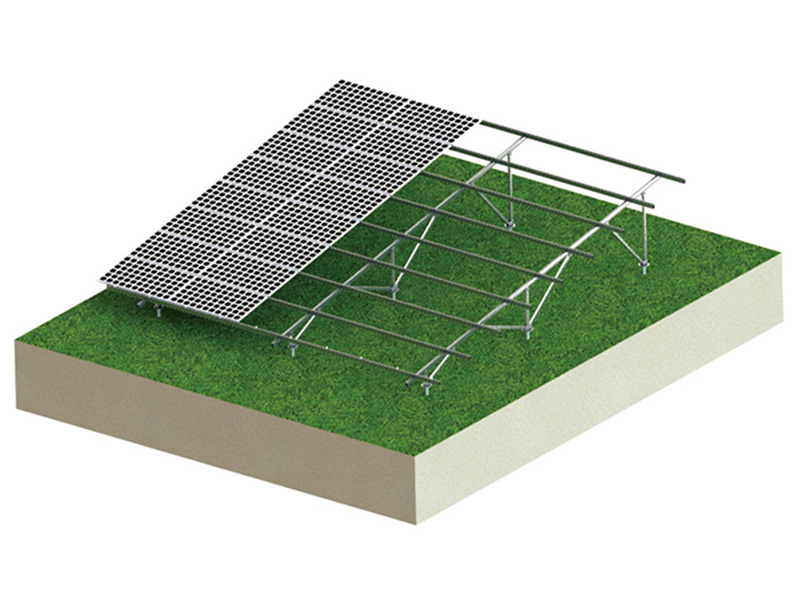

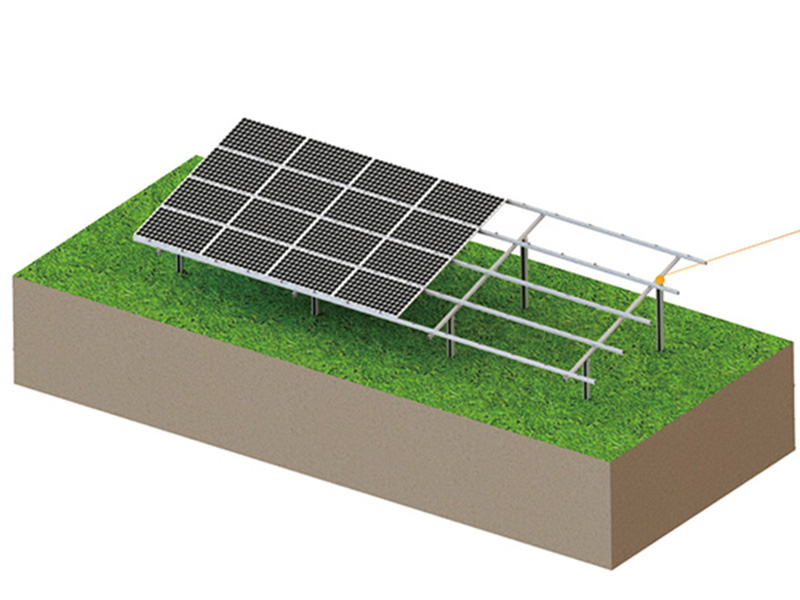

Tipos estruturais
Cenários aplicáveis
• Usinas de energia centralizadas de grande escala, instaladas no solo: Grande escala (MW ou mais), em terreno aberto.
Suportes de liga de alumínio leves e eficientes, combinados com fundações de concreto estáveis e confiáveis, são a opção mais comum.
• Sistemas fotovoltaicos distribuídos para fins industriais e comerciais: Projetos de pequeno a médio porte, como espaços abertos em fábricas e estacionamentos.
As fundações de lastro de concreto são flexíveis e adaptáveis às condições existentes do solo, com ciclos de instalação curtos.
• Projetos complementares de energia fotovoltaica na agricultura: Culturas são plantadas sob módulos fotovoltaicos.
A altura da fundação de concreto é ajustável (500-2000 mm), garantindo espaço para uso agrícola.
• Projetos complementares de energia fotovoltaica para piscicultura: Módulos fotovoltaicos são instalados acima dos viveiros de peixes.
As fundações em estacas de concreto são resistentes à corrosão e estáveis, adequadas para áreas com níveis de água variáveis.
• Áreas com ventos fortes/neve: Altas cargas de vento e acúmulo de neve espessa.
O sistema foi verificado por meio de cálculos de estado limite de resistência ao vento e à neve e é adequado para velocidades de vento ≤60m/s e condições de neve intensa.
Tipos de solo aplicáveis
Limitações geológicas a considerar
As seguintes condições geológicas podem tornar as fundações rasas de concreto inadequadas ou extremamente difíceis de instalar devido à capacidade de suporte insuficiente ou à instabilidade do solo, exigindo avaliação prévia ou tipos alternativos de fundação:
▶ Solo macio
Incluindo silte, argila siltosa, turfa e aterro. Alto teor de água natural e capacidade de suporte extremamente baixa (tipicamente falsa). < 80 kPa), propenso à deformação por compressão e instabilidade geral.
▶ Solos problemáticos
Loess colapsível, solo expansivo, solo congelado e solo salino. O contato com a água causa recalque significativo, expansão volumétrica e levantamento por congelamento, comprimindo severamente a estabilidade da fundação.
▶ Aterro subconsolidado
Aterro recente, pouco estocado e de composição complexa, composto por material simples e diversos tipos de aterro. Ainda não totalmente consolidado sob seu próprio peso, resultando em recalques grandes e irregulares.
▶ Solo altamente corrosivo
Embora o impacto direto da química do solo no próprio concreto possa ser limitado, ele pode afetar a durabilidade a longo prazo da fundação por meio da infiltração de água subterrânea, exigindo, portanto, uma avaliação específica.
▶ Terreno Especial
Em áreas com declives acentuados, inclinações ou níveis elevados de água subterrânea, a estabilidade de fundações extensas é difícil de garantir.
Resumo

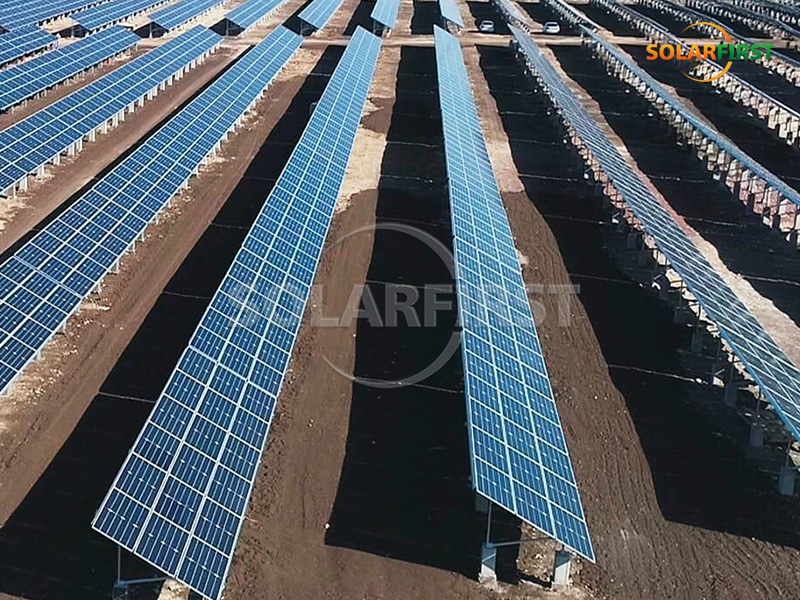

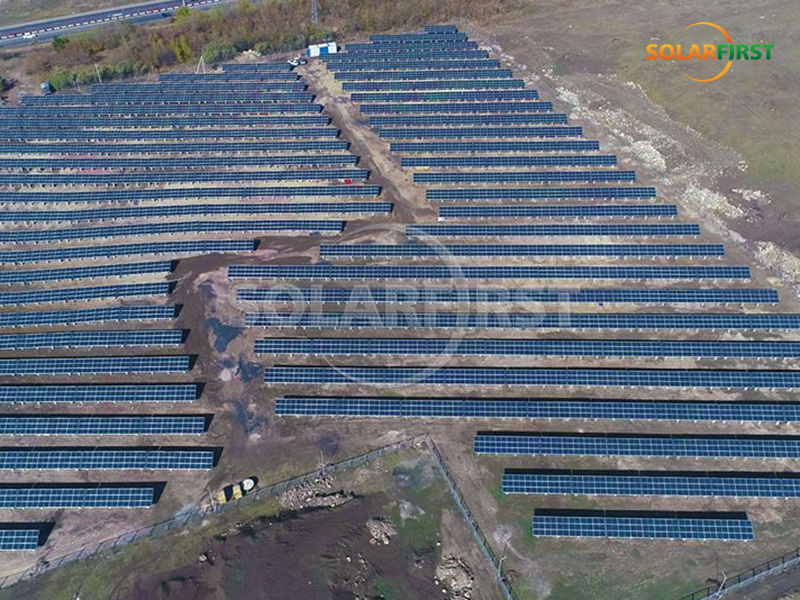

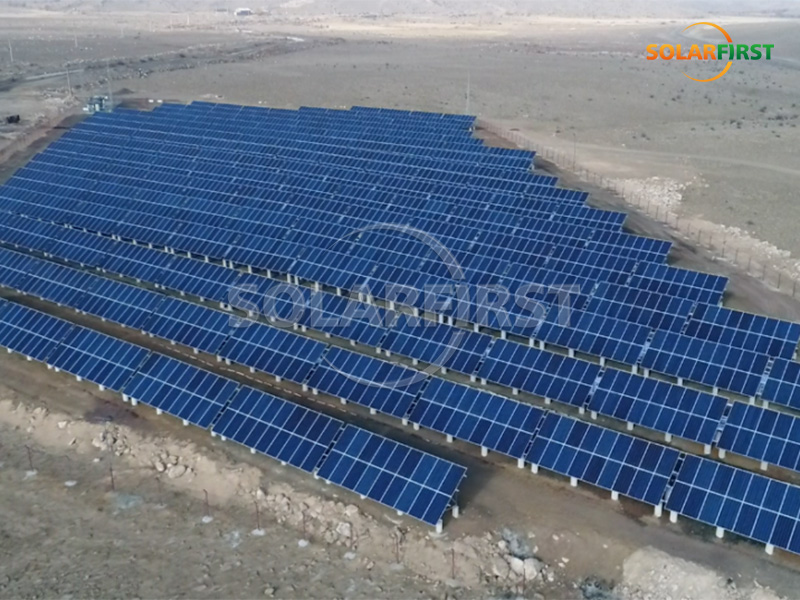

Referência do Projeto Solar First
