O sistema de suporte fotovoltaico rotativo com inclinação ajustável manualmente, acionado por mecanismo mecânico de corda manual, permite o ajuste contínuo do ângulo de inclinação de 0° a 50°. Não requer eletricidade e dispensa manutenção a longo prazo. Proporciona um ganho de geração de energia próximo ao de suportes acionados eletricamente, a um custo inferior ao de suportes fixos, sendo amplamente aplicável à integração de sistemas fotovoltaicos na agricultura e a pequenas e médias usinas fotovoltaicas de solo.
Cor :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

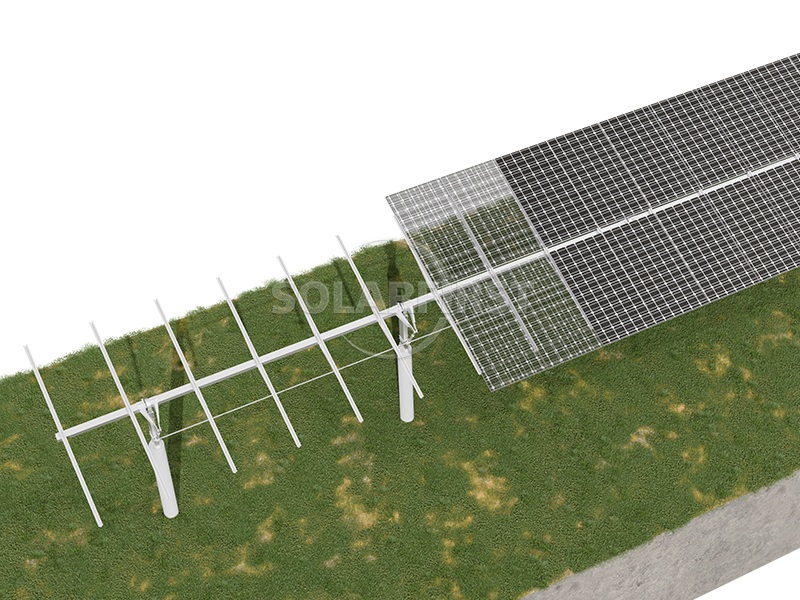

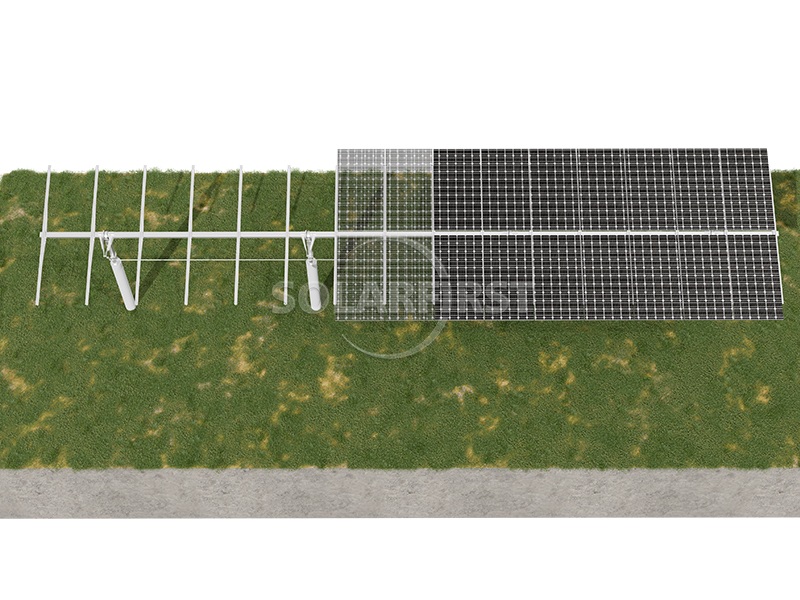

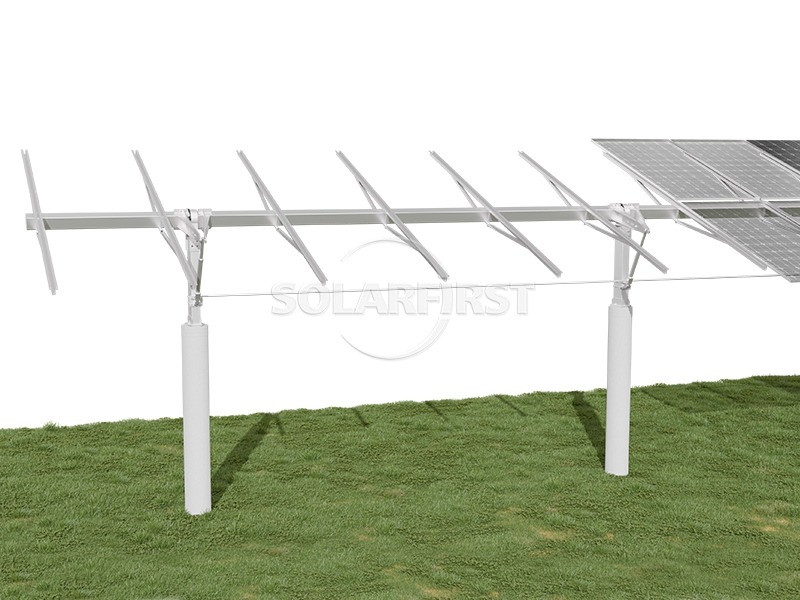

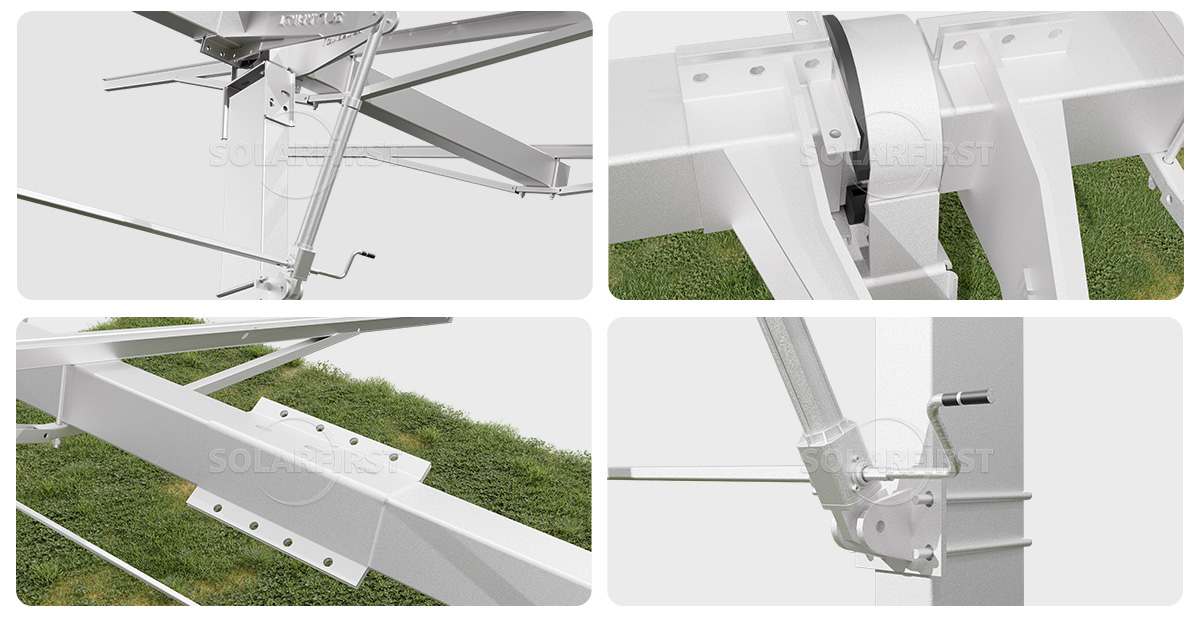

Este produto é um novo tipo de sistema de instalação fotovoltaica em solo que combina a estabilidade de um suporte fixo com a flexibilidade de um sistema de rastreamento manual. O princípio fundamental do projeto reside na combinação precisa de rolamentos horizontais giratórios e mecanismos de transmissão por manivela, permitindo o ajuste rápido, uniforme e sincronizado do ângulo de inclinação de todo o conjunto fotovoltaico através de uma manivela manual. O equipamento não depende de uma fonte de energia externa e pode ser instalado e utilizado imediatamente. É uma solução ideal para uma ampla gama de usinas fotovoltaicas distribuídas e projetos complementares de energia fotovoltaica na agricultura, proporcionando um alto ganho de geração de energia.

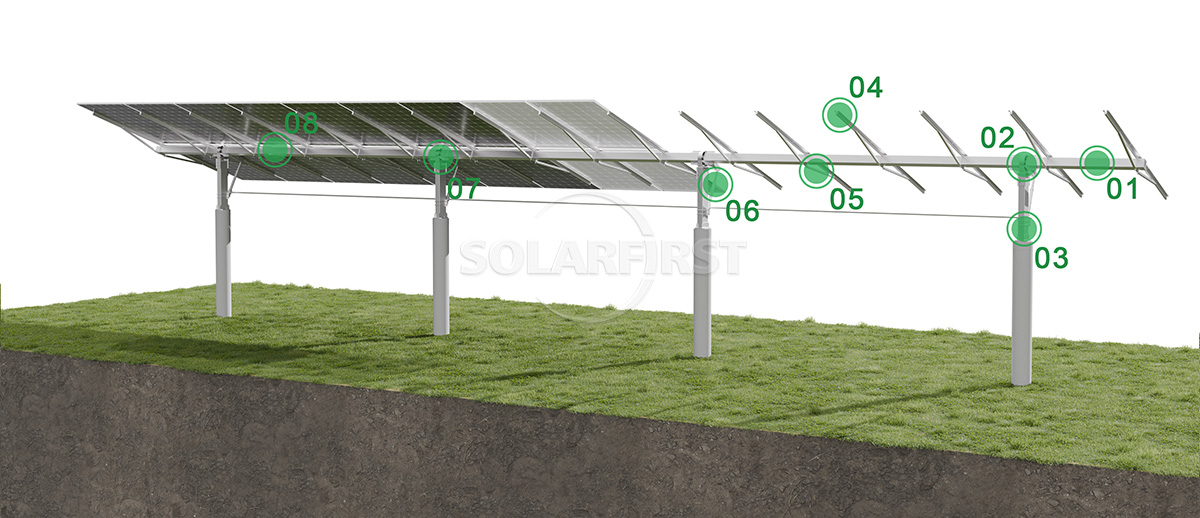

Componentes do produto

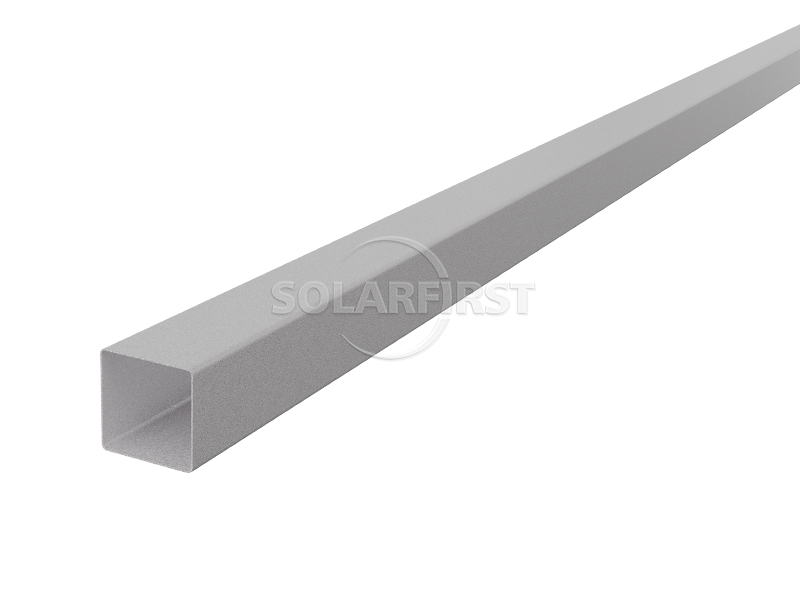

01 Tubo de Torque

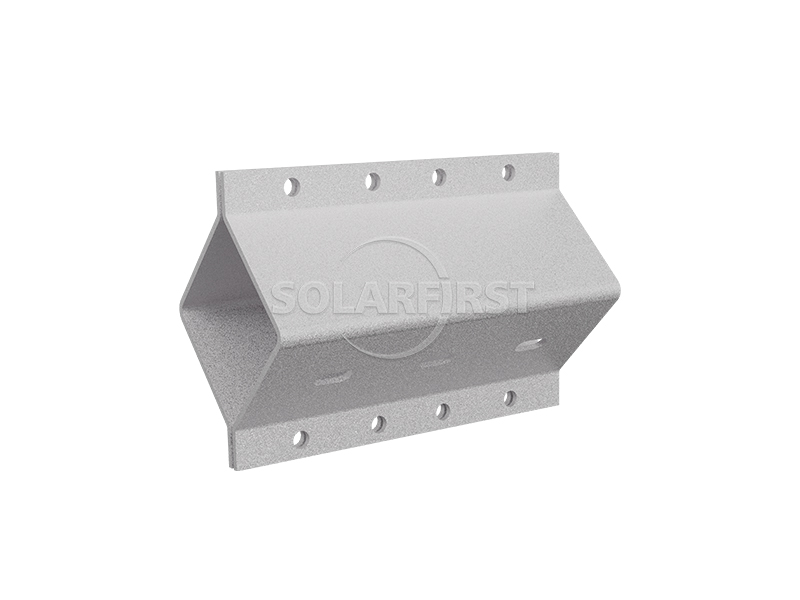

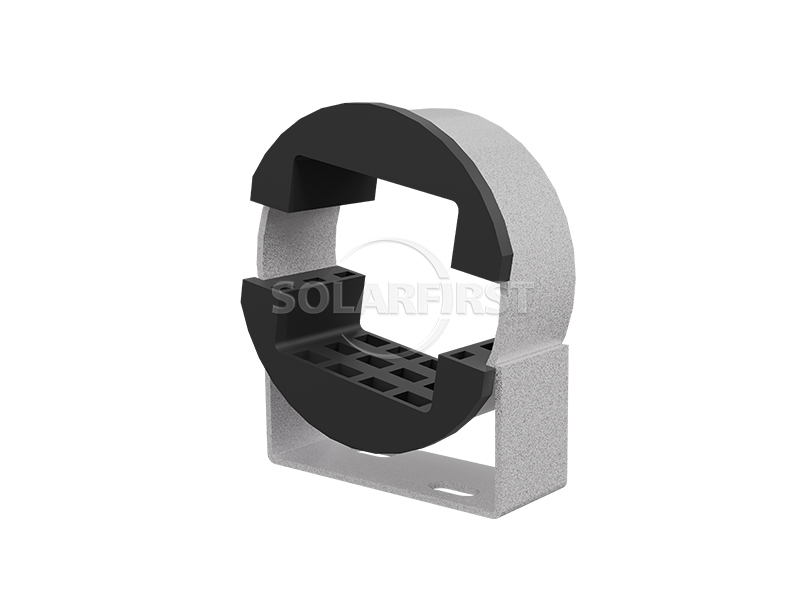

02 Base do Rolamento

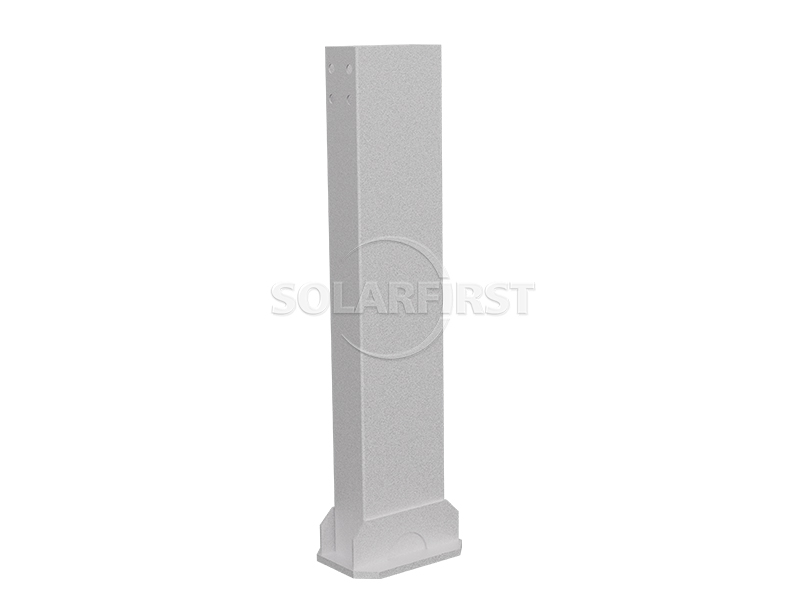

03 Coluna
04 Terça
05 Viga

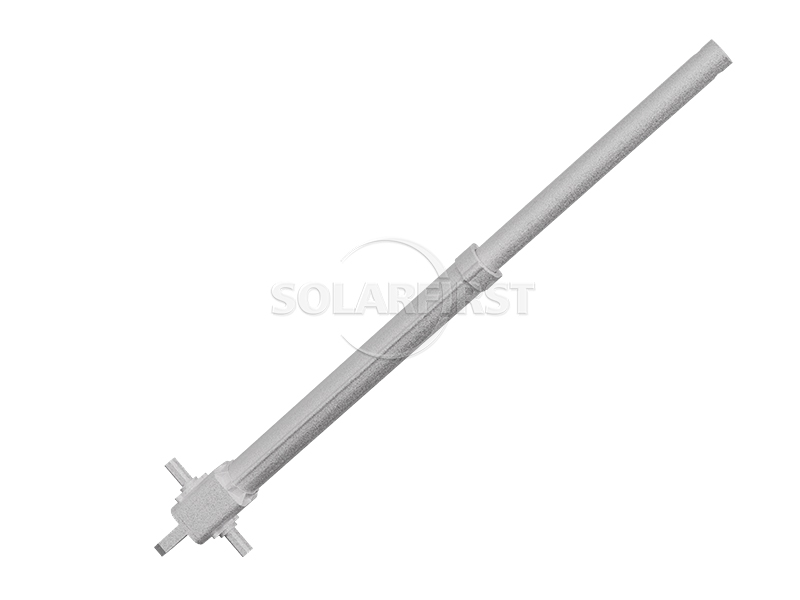

Pistão 06
07 Aro
08 Conectores
Vantagem
▶ Aumento significativo na geração anual de energia:
Em comparação com suportes fixos, o ajuste manual do ângulo de inclinação trimestralmente (equinócio da primavera, solstício de verão, equinócio de outono e solstício de inverno) permite aumentar significativamente o número equivalente de horas de utilização ao longo do ano e reduzir consideravelmente o período de retorno do investimento.
▶ Custo zero de eletricidade e sem necessidade de manutenção:
Estrutura de transmissão puramente mecânica, evitando o problema de paralisia do rastreamento causado por falhas de energia. Sem motores ou controladores eletrônicos. Praticamente nenhuma manutenção necessária posteriormente, especialmente adequada para ambientes externos severos.
▶ Relação custo-benefício ideal:
Ele combina o ganho de ajuste da cara estrutura de rastreamento de "eixo duplo/eixo único plano" com a vantagem de baixo custo da "estrutura fixa comum", tornando-se uma das melhores opções para obter o máximo benefício de geração de energia ao menor custo.
Parâmetros
| Instalação | Chão |
| Método de ajuste | Transmissão manual por alavanca puramente mecânica |
| Ângulo de inclinação | 0° ~ 50° (Ajustável de acordo com o ângulo de incidência da luz solar) |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço galvanizado de alumínio e magnésio, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
| Vida útil projetada | 25-30 anos |
Cenários aplicáveis
▪ Projeto de integração de energia solar e eólica / Projeto de integração de piscicultura e energia solar:
A distância entre a estrutura de suporte e o solo é suficiente para garantir que as plantas abaixo recebam luz solar normal e cresçam adequadamente, e o ajuste manual não prejudica as raízes.
▪ Pequenas e médias centrais elétricas industriais e comerciais, instaladas em telhados e no solo:
Os proprietários do projeto são muito sensíveis à receita da geração de eletricidade e esperam aumentar a eficiência geral de geração de energia do sistema fotovoltaico a um custo marginal extremamente baixo.
▪ Áreas remotas sem eletricidade e sistemas independentes de fornecimento de energia:
Não há necessidade de construir redes elétricas complexas ou instalar equipamentos de acionamento elétrico caros. O controle do ângulo de inclinação dos painéis fotovoltaicos pode ser feito manualmente.
▪ Parte superior da estufa agrícola sazonal:
De acordo com as necessidades de luz e sombreamento de diferentes culturas, a área transparente e coberta dos painéis fotovoltaicos no telhado da estufa pode ser ajustada de forma flexível.
Resumo
Este é um sistema inovador de instalação fotovoltaica em solo, baseado em transmissão puramente mecânica. O princípio fundamental do projeto reside na integração engenhosa do rolamento de impulso superior com o mecanismo de acionamento manual por alavanca, eliminando o processo trabalhoso de desmontagem de parafusos em suportes fixos tradicionais e a necessidade de fontes de energia externas. Os operadores precisam apenas girar manualmente a alavanca para ajustar simultaneamente o ângulo de inclinação de toda a fileira de painéis fotovoltaicos, em uma faixa de 0° a 50°, adaptando-se precisamente aos ângulos de incidência solar em diferentes estações do ano. Em termos de estrutura, utiliza aço-liga de alta resistência Q235B/Q355B, combinado com galvanização a quente e tratamento anticorrosivo de longa duração, com uma vida útil projetada de mais de 25 anos e excelente resistência ao vento e à carga de neve.
Em aplicações práticas, esta estrutura de suporte apresenta as vantagens significativas de "custo zero de eletricidade e manutenção quase nula", adequando-se perfeitamente a diversos cenários, como cogeração agrícola e fotovoltaica, áreas remotas sem eletricidade e pequenas e médias usinas de energia em solo. Ela evita fundamentalmente o problema da inoperância dos sistemas de rastreamento solar devido a falhas elétricas e, por meio de ajustes sazonais simples, pode aumentar significativamente a geração anual de energia em comparação com suportes fixos convencionais, reduzindo consideravelmente o período de retorno do investimento. Em suma, ela alcança um "ganho de energia próximo ao dos suportes elétricos" com o "custo acessível dos suportes fixos", tornando-se a solução de instalação fotovoltaica mais rentável e de alta qualidade, que equilibra eficiência econômica, confiabilidade e praticidade.
