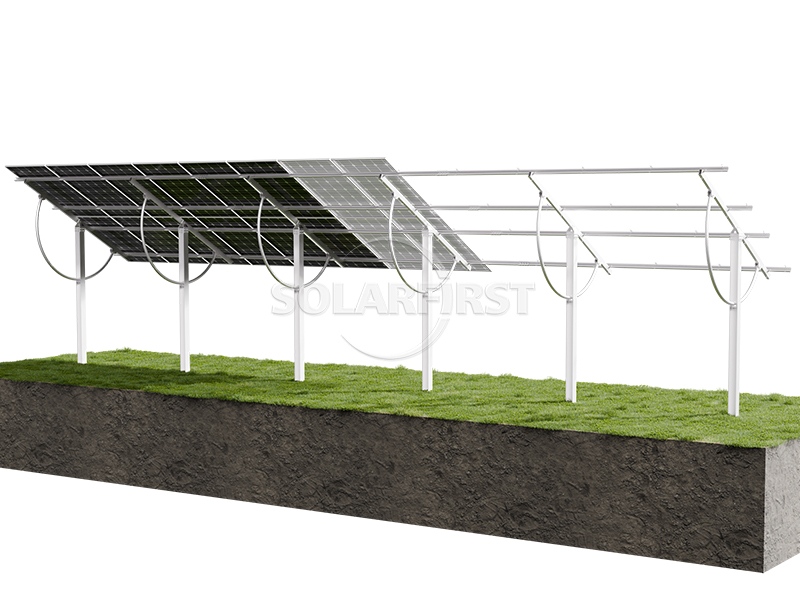

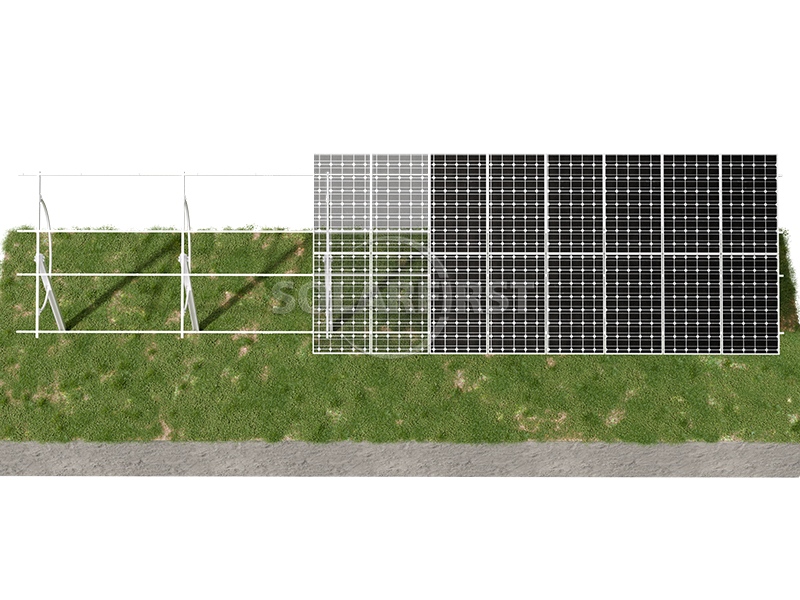

A estrutura de suporte fotovoltaico de solo com inclinação ajustável manualmente, do tipo haste de tração em arco, permite um ajuste manual do ângulo de 0° a 40° na direção norte-sul através do mecanismo da haste de tração. Não requer acionamento elétrico e pode ser operada por uma única pessoa. O custo é comparável ao de suportes fixos, mas permite o ajuste do ângulo de inclinação de acordo com a estação do ano, aumentando a geração de energia em 3% a 10%. O corpo principal é feito de aço galvanizado de alta resistência, resistente à corrosão e durável. É adequado para usinas fotovoltaicas de grande escala em solo e compatível com os principais módulos fotovoltaicos. É uma solução confiável que equilibra eficiência econômica e eficiência na geração de energia.
Cor :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

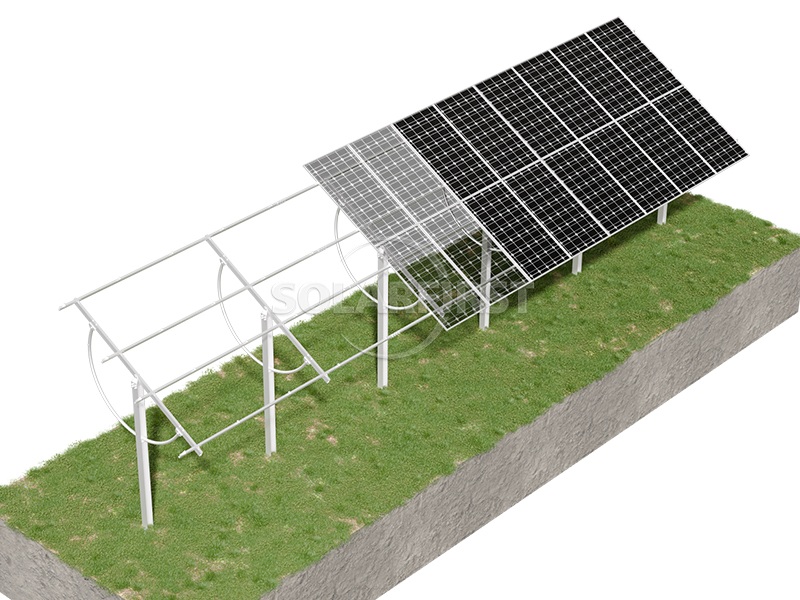

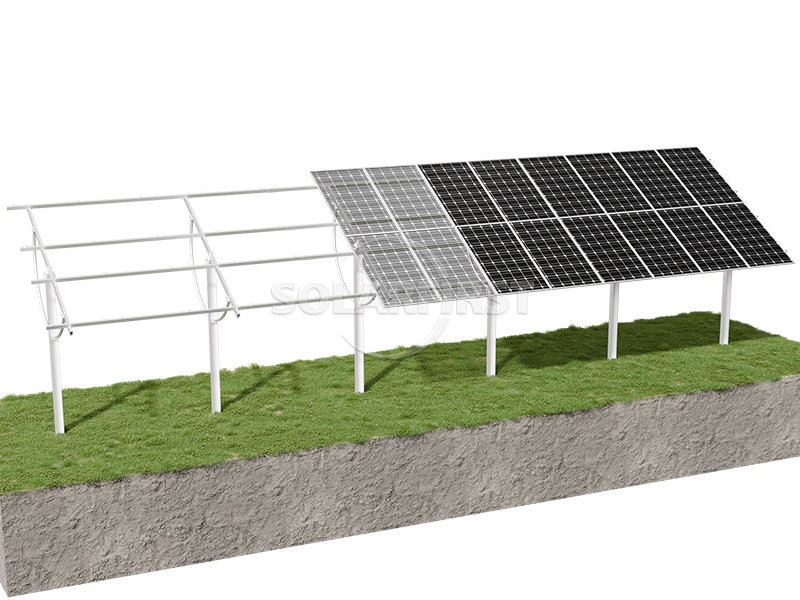

O suporte fotovoltaico de solo com ajuste manual de inclinação por haste de tração em forma de arco é um sistema de suporte inovador desenvolvido com base no suporte fixo. Este sistema introduz um mecanismo de ajuste por haste de tração em forma de arco no suporte fixo de coluna única, permitindo que os módulos fotovoltaicos sejam ajustados manualmente na direção norte-sul de acordo com as mudanças no ângulo solar sazonal, aumentando assim a quantidade de radiação solar incidente verticalmente na superfície dos módulos fotovoltaicos e melhorando significativamente a eficiência de geração de energia da usina.
Em comparação com os suportes fixos tradicionais, este produto não requer acionamento por motor. Ele permite o ajuste flexível dos ângulos por meio de operação manual, garantindo a estabilidade do sistema e reduzindo significativamente os custos com equipamentos e as despesas subsequentes de manutenção. Comparado com os dispendiosos suportes de deslizamento, este produto possui estrutura simples, alta confiabilidade e alta taxa de aproveitamento do terreno. Trata-se de uma solução com excelente custo-benefício, que se situa entre os suportes fixos e os suportes de deslizamento.

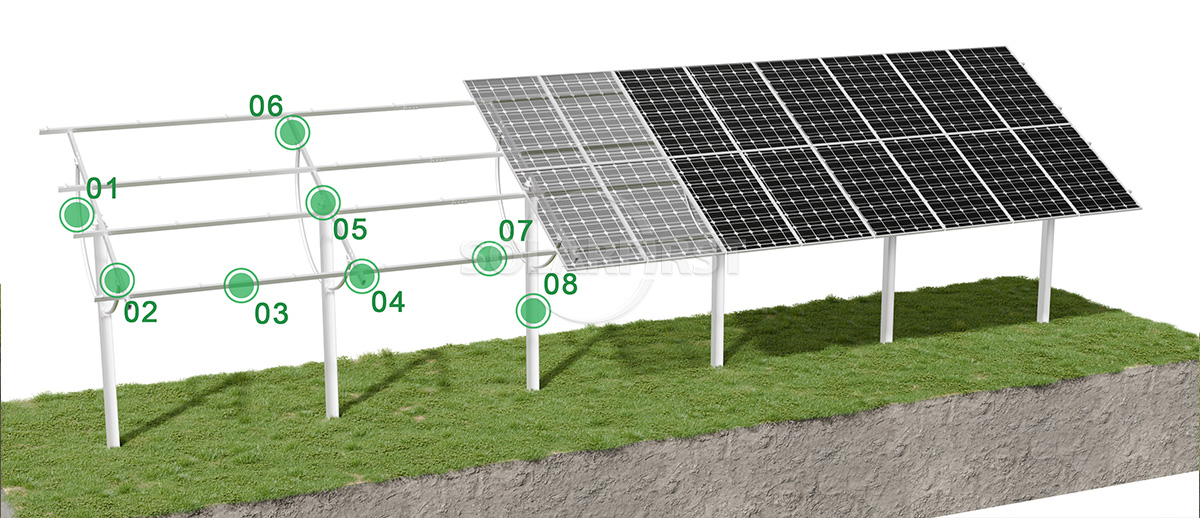

Componentes do produto

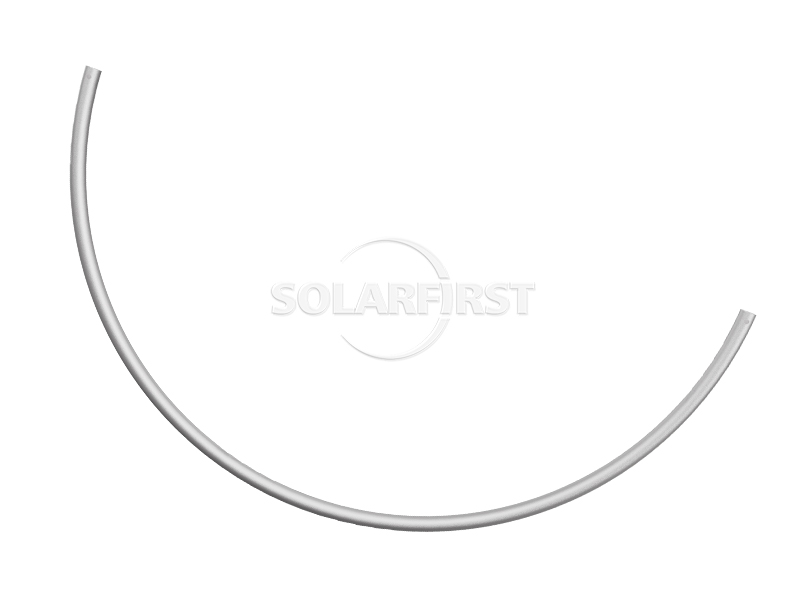

01 Haste de tensão em forma de arco

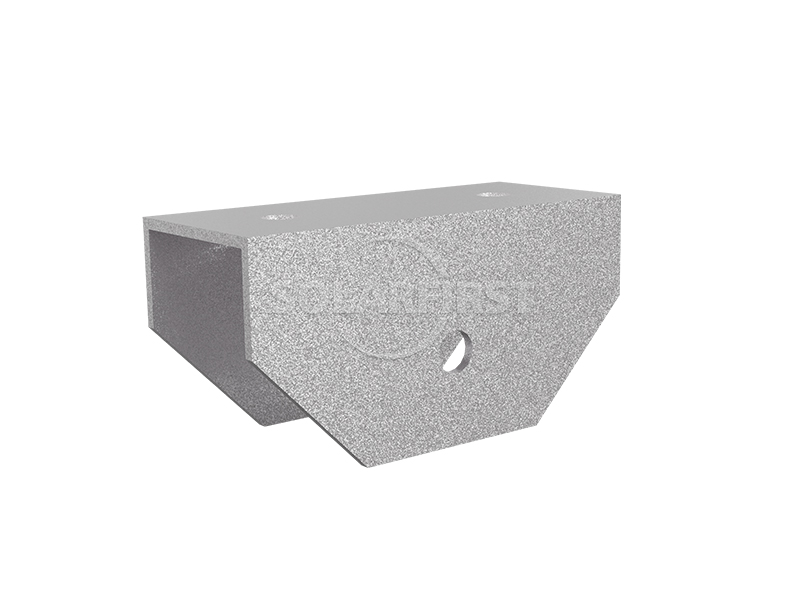

02 Conector triangular

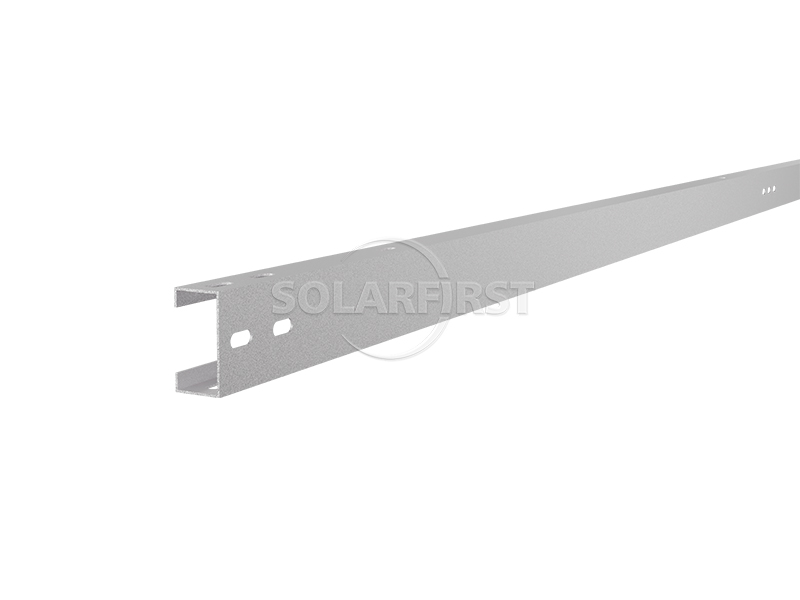

03 Terça

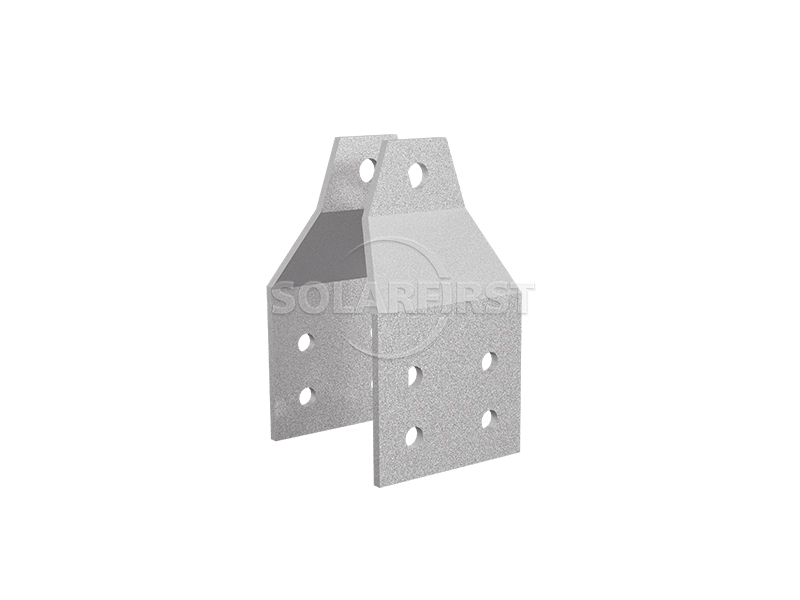

04 Suporte de terça
Conector de feixe 05

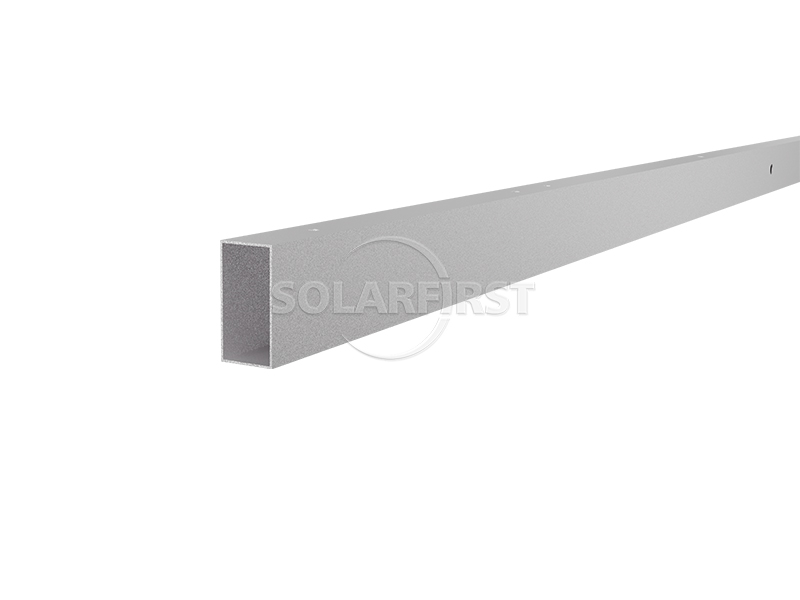

06 Viga

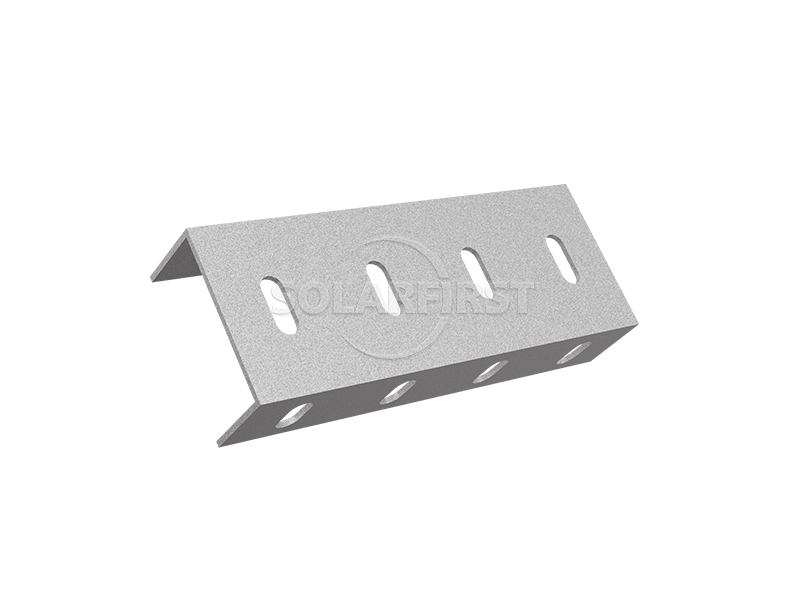

07 Conectores de terça

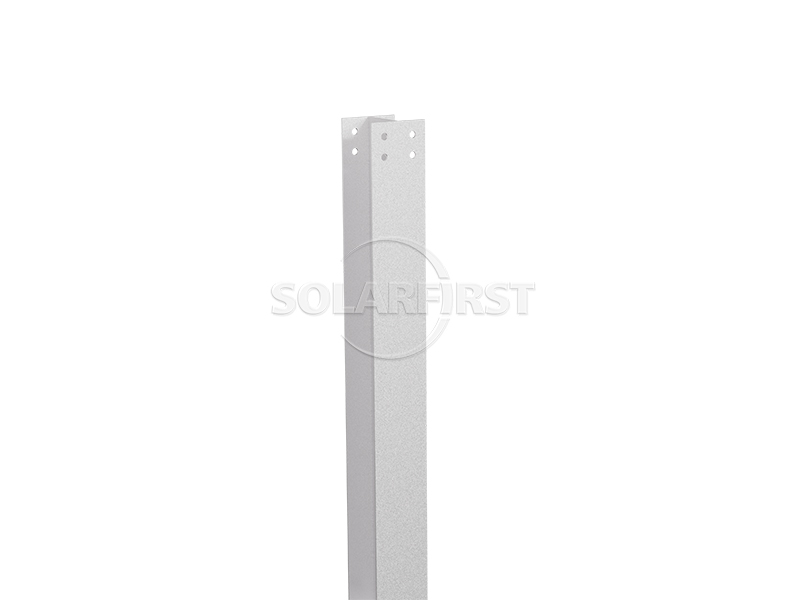

08 Coluna
Vantagem
▶ A estrutura de ajuste da haste de tração em forma de arco é fácil de operar.

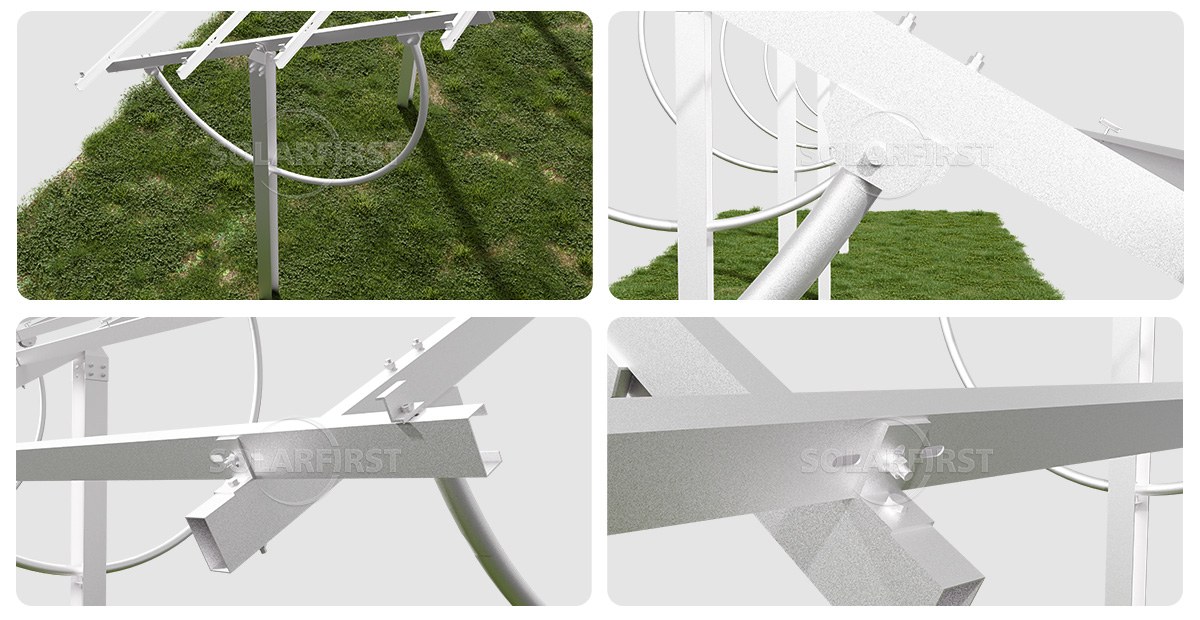

Este produto utiliza uma haste de tração em arco circular como mecanismo principal de ajuste. Através de múltiplos furos de posicionamento na haste em forma de arco e em conjunto com os pinos de fixação na coluna, o sistema trava com precisão o ângulo do suporte do painel fotovoltaico. Durante o processo de ajuste, basta puxar o pino, empurrar a haste até o ângulo desejado (qualquer posição dentro da faixa de 0° a 40°) e, em seguida, reinserir o pino para concluir o ajuste. Este design estrutural torna a operação manual muito conveniente e segura, permitindo que apenas duas pessoas realizem o ajuste do ângulo de todo o conjunto.
▶ Material de alta resistência, durável e resistente à corrosão.
Os componentes principais são fabricados em aço carbono Q235B, com tratamento superficial por galvanização a quente ou galvanização com alumínio-magnésio. Esse processo garante excelente resistência à corrosão, prevenindo eficazmente a ferrugem e o envelhecimento. Os suportes apresentam alta dureza e boa estabilidade, não sendo propensos a deformações ou fissuras, o que lhes confere longa vida útil. Os fixadores são fabricados em liga de zinco-níquel ou aço inoxidável SUS304, assegurando a confiabilidade a longo prazo das conexões.
▶ Projeto de otimização estrutural com instalação eficiente.
O sistema possui uma estrutura simples com poucos componentes e conexões fáceis. Os componentes principais são pré-fabricados em fábrica, sendo necessários apenas fixadores para a montagem e conexão no local, concluindo a instalação. A fundação também pode ser pré-fabricada, reduzindo ainda mais o tempo de construção no local. Cada conjunto requer apenas um pequeno número de colunas, diminuindo efetivamente os custos de fundação e instalação.
▶ A eficiência na geração de energia melhorou significativamente.
Em comparação com sistemas de instalação fixa, o ajuste sazonal da inclinação pode aumentar a geração de energia em 3% a 10%. Os usuários podem selecionar o ângulo de inclinação ideal dentro da faixa de 0° a 40° com base na longitude e latitude do local do projeto e nas condições astronômicas, alcançando a taxa máxima de utilização dos recursos de luz.
▶ Baixo custo de manutenção
Operação puramente manual, sem a necessidade de dispositivos de acionamento elétrico, como motores e controladores, eliminando potenciais falhas mecânicas causadas por controle elétrico e reduzindo drasticamente os custos de manutenção. A estrutura com haste de tração em arco evita problemas como o desgaste prematuro de parafusos e buchas presentes nos suportes tradicionais com macaco de parafuso, além de garantir um mecanismo de fixação angular confiável.
Parâmetros
| Instalação | Chão |
| Método de ajuste | Transmissão manual por alavanca puramente mecânica |
| Ângulo de inclinação | 0° ~ 40° (Ajustável de acordo com o ângulo de incidência da luz solar) |
| Carga de vento | até 60 m/s |
| Carga de neve | 1,4 kN/m² |
| Padrões | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Alumínio anodizado AL6005-T5, aço galvanizado a quente, aço galvanizado de alumínio e magnésio, aço inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
| Vida útil projetada | 25-30 anos |
Cenários aplicáveis
▪ Usina fotovoltaica terrestre de grande escala:
Este produto foi projetado especificamente para usinas de energia comerciais e de serviços públicos de grande escala, sendo amplamente aplicável a diversos tipos de terreno, como planícies, colinas e montanhas. Graças ao seu design flexível e função de ajuste manual, ele maximiza a eficiência da geração de energia em diferentes condições regionais e climáticas.
▪ Cenário de ajuste sazonal da demanda:
Aplicável a projetos que necessitam ajustar a inclinação do componente de acordo com as mudanças sazonais. O ajuste pode ser feito 2 ou 4 vezes por ano. Em regiões de baixa latitude, uma inclinação menor (como 0°–15°) pode ser definida para lidar com estações com ângulos de altitude solar maiores. Em regiões de alta latitude ou áreas com neve, a inclinação pode ser ajustada para um valor maior (como 30°–40°) para otimizar a recepção da luz solar no inverno e facilitar o deslizamento da neve.
▪ Para projetos de médio e grande porte com restrições orçamentárias:
Não são necessários equipamentos elétricos como motores e controladores. O custo do sistema é basicamente o mesmo que o da estrutura de suporte fixa, enquanto que pode aumentar significativamente a capacidade de geração de energia. Isso é particularmente adequado para projetos de usinas de energia em solo que visam otimizar o retorno do investimento.
▪ Projetos com elevados requisitos de adaptabilidade ao terreno:
A inclinação na direção leste-oeste pode ser ajustada em até ±15°, e não há limite para a inclinação na direção norte-sul. Elas podem ser dispostas de forma flexível em terrenos irregulares para aumentar o aproveitamento da terra.
Resumo
O suporte fotovoltaico de solo com inclinação ajustável manualmente, do tipo haste de tração em arco, é um sistema de suporte inovador, especialmente projetado para usinas de energia em solo de grande escala. Ele permite o ajuste manual da inclinação na faixa de 0° a 40° na direção norte-sul por meio de hastes de tração em arco e um mecanismo de posicionamento por pino. Não requer acionamento por motor e a operação é simples (uma única pessoa pode realizá-la). O custo é basicamente o mesmo que o de suportes fixos, mas permite otimizar o ângulo de recepção de luz do componente de acordo com as mudanças sazonais, aumentando a geração de energia em 3% a 10%. O corpo principal do suporte é feito de aço carbono Q235B e passa por galvanização a quente ou tratamento de galvanização de alumínio-magnésio, o que o torna robusto, durável e com excelente resistência à corrosão. Ele se adapta a diversos tipos de terreno, como planícies, colinas e montanhas, e é compatível com os principais componentes com ou sem moldura e com instalações horizontais ou verticais.
A principal característica deste produto reside na "haste de tração em forma de arco", que integra ajuste e suporte estrutural. Isso não só evita o defeito do ajuste tradicional por parafuso, propenso ao desgaste, como também simplifica a estrutura do sistema e reduz significativamente os custos de operação e manutenção. Ao mesmo tempo, supera as desvantagens dos suportes de rastreamento complexos e caros, além da baixa taxa de utilização do terreno. O produto alcança o melhor equilíbrio entre investimento inicial e retorno a longo prazo, tornando-se uma solução fotovoltaica ideal para instalações em solo, que combina confiabilidade, economia e eficiência na geração de energia.
