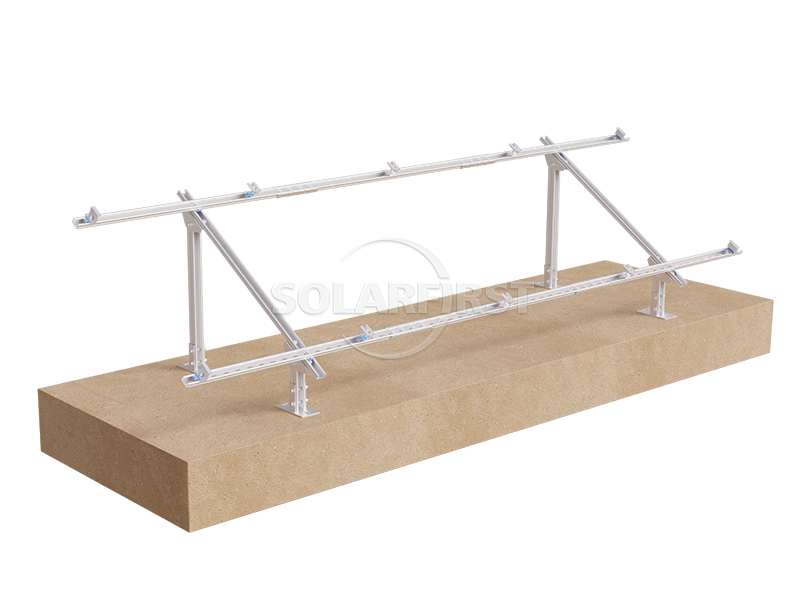

Sistema de montagem solar em solo em aço carbono - Aço curvado para dentro

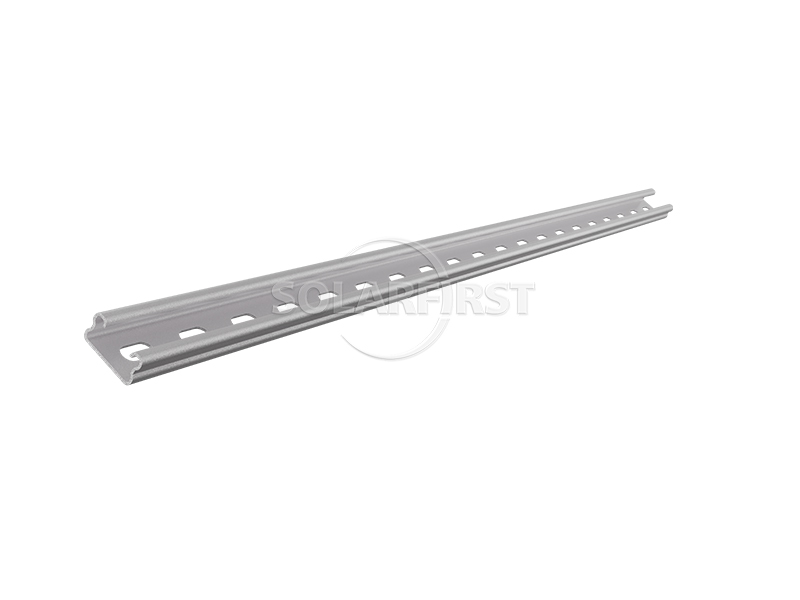

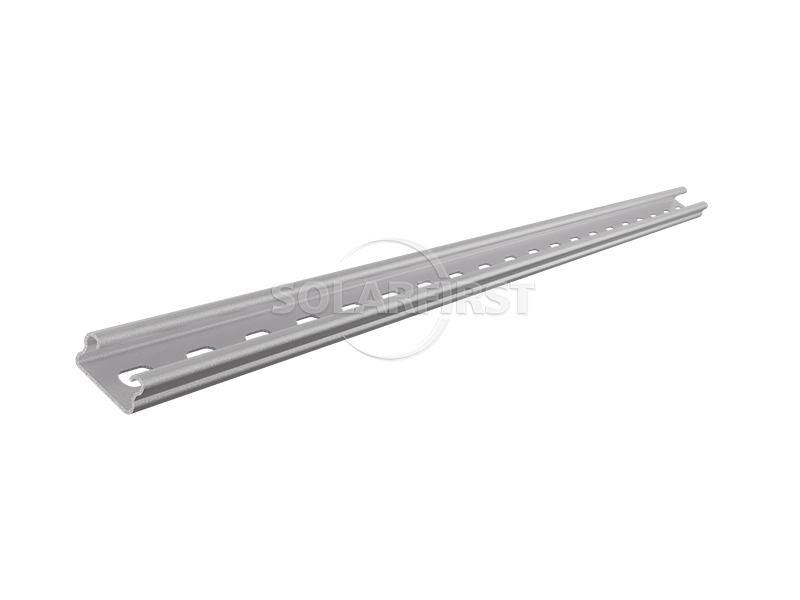

Sistema de Montagem Solar em Aço Carbono para Solo - O aço curvado para dentro é um perfil estrutural especial fabricado com aço carbono estrutural de alta qualidade (como o Q235B) através de um processo contínuo de curvatura a frio. Sua característica mais notável é que as duas bordas laterais são laminadas repetidamente para formar uma estrutura de borda interna laminada, resultando em uma estrutura única reforçada em forma de ranhura na seção transversal, aumentando significativamente a resistência à flexão, torção e compressão. Este produto foi projetado especificamente para aplicações que exigem suporte de carga, como suportes fotovoltaicos, estruturas de sustentação e suspensão de equipamentos, sendo uma solução leve e altamente reforçada para substituir o aço angular tradicional e o aço em U comum.

Em comparação com o aço convencional de seção transversal aberta, o design com borda laminada interna permite que o componente tenha um momento de inércia da seção transversal e um raio de rotação maiores sob o mesmo peso. A estabilidade estrutural é significativamente melhor do que a de peças laminadas planas da mesma espessura.

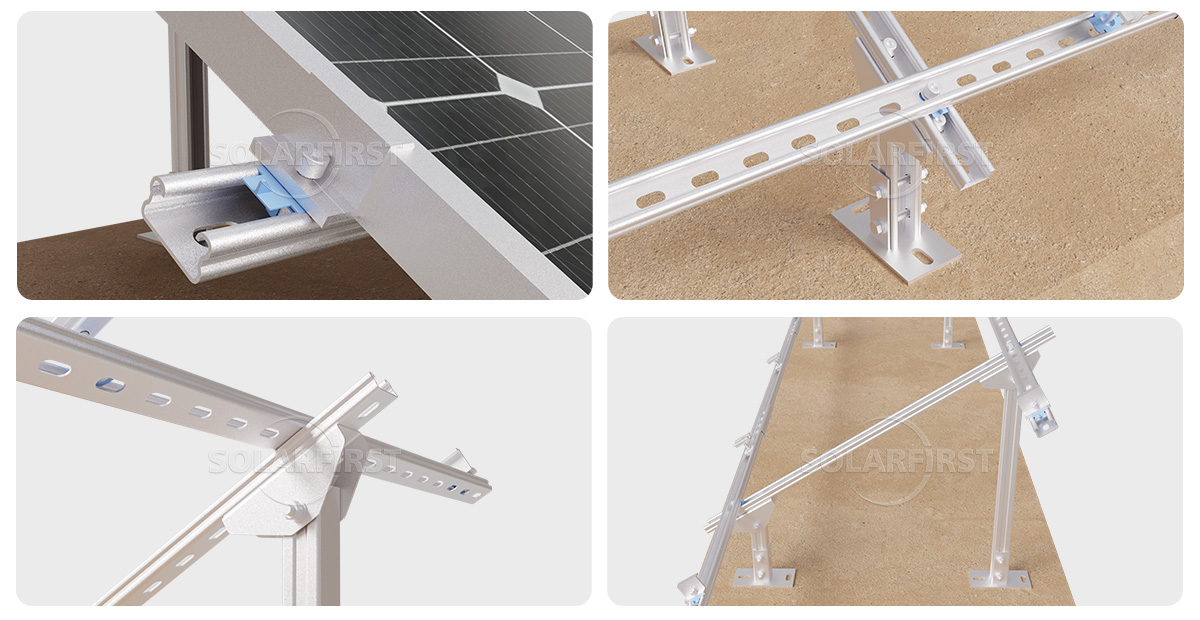

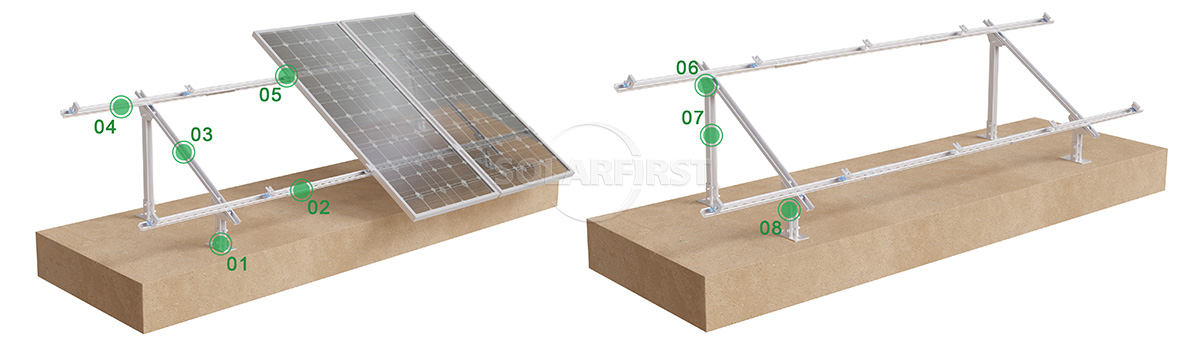

Componentes do produto

Vantagem

▶ Excelente relação resistência/peso:

O design com borda interna laminada aumenta significativamente o raio de rotação da seção transversal, com uma melhoria na capacidade de aproximadamente 25% a 40% em comparação com o aço angular comum do mesmo peso, reduzindo efetivamente a quantidade de aço utilizada.

▶ Excelente resistência à torção:

O design bilateral de borda fechada cria um efeito semelhante ao de uma forma de seção fechada e demonstra resistência à torção e estabilidade lateral significativamente superiores em comparação com o aço de canal comum.

▶ Maior vida útil anticorrosiva:

A camada galvanizada a quente é uniforme e densa, e sua vida útil em ambientes externos pode chegar a 20 a 30 anos (dependendo do ambiente), reduzindo significativamente os custos de manutenção.

▶ Processamento flexível e conveniente:

Pode ser cortado e perfurado usando máquinas de corte e prensas comuns, e o comprimento pode ser ajustado conforme a necessidade no local; as marcas de escala reduzem os erros de medição.

▶ Alta eficiência de instalação:

Utilizando peças de conexão específicas, é possível obter uma "fixação com um único parafuso". Não é necessário soldar, o que economiza mão de obra e custos com materiais auxiliares. É particularmente adequado para operações em grandes altitudes.

▶ As especificações podem ser personalizadas:

Desde o formato da seção transversal (ângulo da ruga, comprimento da ruga), espessura da parede até a espessura da camada galvanizada, tudo pode ser personalizado de forma não padronizada de acordo com os requisitos de carga do projeto, atendendo a necessidades especiais de design.

Parâmetros

Cenários aplicáveis

▪ Usinas de energia centralizadas de grande escala instaladas no solo:

Utilizadas como terças principais de sustentação e contraventamentos diagonais em áreas abertas, como terrenos planos, pastagens, desertos e o Deserto de Gobi, formando sistemas de suporte de coluna simples ou dupla.

▪ Sistemas fotovoltaicos comerciais e residenciais instalados no solo:

Utilizadas como colunas, vigas diagonais e contraventamentos horizontais em projetos de pequeno a médio porte instalados no solo, como áreas fabris, terrenos rurais ociosos e ao redor de estufas agrícolas.

▪ Telhados planos de concreto (com suportes adicionais):

Utilizadas em conjunto com fundações de lastro como terças inclinadas ou planas que suportam módulos fotovoltaicos.

▪ Sistemas híbridos de aquicultura-solar e sistemas híbridos de agricultura-solar:

Utilizado como perfil principal de suporte de carga quando a altura livre é elevada, resistindo eficazmente às cargas de vento e à corrosão em ambientes úmidos de longa duração (requer revestimento galvanizado de alumínio-magnésio ou tratamento anticorrosivo reforçado).

▪ Terreno montanhoso e inclinado:

Adaptável a terrenos com inclinação de 5 a 15° ajustando a diferença de altura entre as colunas dianteira e traseira e utilizando os orifícios alongados de conexão em aço laminado em forma de C.

Observações importantes:

▶ Cálculo de seleção:

Por favor, com base nas cargas reais (carga estática, carga dinâmica, carga de vento, carga de neve) e no espaçamento dos apoios, solicite a um engenheiro estrutural que avalie a capacidade de carga da seção. Não faça uma seleção baseada apenas na experiência.

▶ Proteção da camada galvanizada:

Após cortes ou perfurações no local, a superfície cortada deve ser revestida com tinta reparadora rica em zinco para evitar a propagação da ferrugem.

▶ Conexão de encaixe:

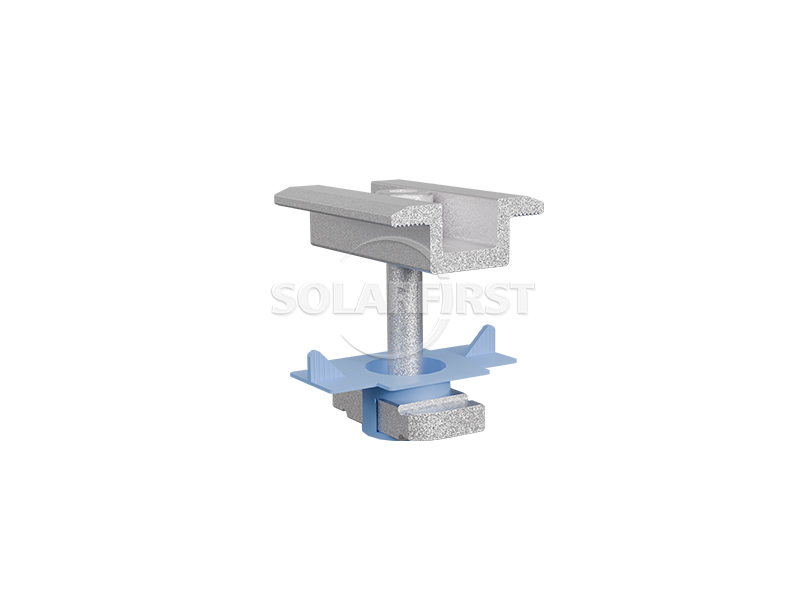

Utilize apenas as peças de conexão especiais que se encaixam perfeitamente no formato da borda interna enrolada. Grampos comuns de cantoneira não travam com segurança e tendem a se soltar.

▶ Torque de instalação:

O torque de aperto dos parafusos deve ser realizado de acordo com os requisitos do projeto. Se for muito apertado, pode causar deformação nas bordas; se for muito frouxo, não terá capacidade antiderrapante suficiente.

▶ Proteção de armazenamento:

Durante o transporte e armazenamento, evite deformações causadas por objetos pesados ​​que pressionem o produto; para armazenamento prolongado ao ar livre, eleve-o para evitar umidade e proteger o revestimento galvanizado contra danos.

▶ Restrições de soldagem:

Caso a soldagem seja realmente necessária, devem ser selecionados eletrodos de solda de baixo hidrogênio e a entrada de calor deve ser controlada. Após a soldagem, aplique novamente o tratamento anticorrosivo — recomenda-se fortemente a conexão por parafusos em toda a sua extensão.

Resumo

O perfil de aço carbono laminado internamente é um perfil estrutural especial que atinge leveza e alta resistência através da curvatura a frio e da laminação interna das bordas. Ele integra alta capacidade de carga, excelente resistência à torção, facilidade de instalação e resistência às intempéries a longo prazo, tornando-se um componente básico ideal para sistemas modernos de suporte de estruturas metálicas. Evita as desvantagens do aço tradicional, como peso elevado, necessidade de soldagem extensa e proteção insuficiente contra corrosão. É particularmente adequado para projetos de engenharia com requisitos rigorosos de velocidade de construção, facilidade de manutenção e custo total do ciclo de vida. Seja na área de energia fotovoltaica, sistemas mecânicos e elétricos prediais ou instalações municipais, o perfil de aço laminado internamente oferece soluções de suporte seguras, econômicas e sustentáveis.
