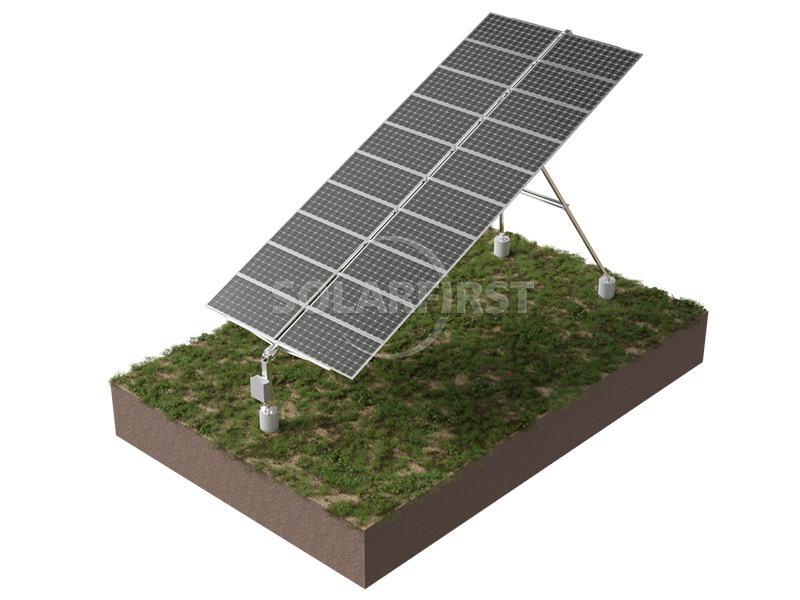

O sistema de rastreamento solar de eixo único inclinado é uma solução inteligente de suporte de rastreamento adequada para usinas fotovoltaicas. Este sistema utiliza um mecanismo de rotação de eixo único para permitir que os módulos fotovoltaicos acompanhem as mudanças no ângulo azimutal do sol em torno de um eixo inclinado, melhorando assim a eficiência da recepção da energia solar em diferentes momentos. O sistema é otimizado para terrenos complexos e pode ser instalado em locais irregulares, como montanhas e encostas, oferecendo aos projetos fotovoltaicos uma opção que equilibra o aumento da geração de energia com a adaptabilidade da engenharia.
Descrição do produto
O sistema emprega uma estrutura mecânica inclinada de eixo único, com o eixo de rotação em um determinado ângulo em relação ao solo (ajustável de 5° a 25°). O conjunto de componentes gira em torno do eixo para acompanhar o ângulo azimutal do sol. Estruturalmente, utiliza uma estrutura espacial em forma de grade, combinando suportes em forma de A e multipontos para distribuir a carga e aumentar a rigidez geral. Cada fileira de suportes de rastreamento apresenta um design de rastreamento independente, garantindo a ausência de obstruções e facilitando a construção e a manutenção subsequente. O sistema de controle utiliza um relógio em tempo real, posicionamento GPS e dados de anemômetro (opcional), combinados com um algoritmo de controle em malha fechada, para acionar o redutor rotativo e ajustar o ângulo de suporte. O sistema também pode integrar informações meteorológicas, ativando automaticamente o rastreamento reverso em condições de contraluz para reduzir o sombreamento entre os conjuntos de componentes.

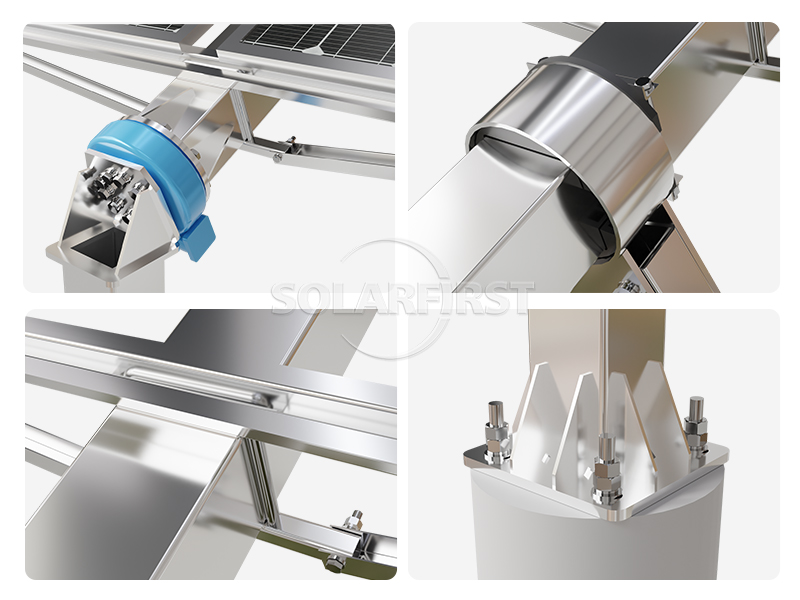

Componentes do produto
Vantagem
▶ Adaptabilidade ao terreno:
O projeto estrutural se adapta a diversos tipos de terreno, como ondulações e declives, com requisitos relativamente baixos de planicidade do local.
▶ Desempenho de estabilidade:
A estrutura em espinha de peixe e o sistema de suporte em grelha multiponto ajudam a melhorar a rigidez geral do sistema sob cargas de vento.
▶ Facilidade de construção e manutenção:
O sistema de rastreamento independente garante espaçamento desobstruído entre as fileiras de suportes, facilitando o acesso de equipamentos de manutenção e construção.
▶ Confiabilidade operacional:
Cada rastreador é controlado de forma independente, permitindo que o sistema monitore seu status operacional em tempo real, facilitando a detecção e a manutenção oportunas de anomalias e reduzindo as potenciais perdas na geração de energia.
▶ Estratégia de Rastreamento Inteligente:
O sistema pode ajustar de forma inteligente o ângulo de rastreamento ou ativar um modo de proteção com base nas condições meteorológicas locais em tempo real (como chuva, ventos fortes) e reduzir os efeitos de sombra através do rastreamento reverso em condições de contraluz, contribuindo para o aumento da geração de energia.
Estrutura do rastreador
| Tecnologia de rastreamento | Rastreador de eixo único inclinado |
| Tensão do sistema | 1000V/1500V |
| Alcance de rastreamento | ±45° |
| Ângulo de inclinação | Azimute 5°-25° |
| Velocidade do vento de trabalho | 18 m/s (Personalizável) |
| Velocidade máxima do vento | 40 m/s (Personalizável) |
| Módulos por rastreador | ≤20 Módulos (Personalizáveis) |
| Materiais principais | Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg |
| Espessura média do revestimento | ≥65 μm |
| Sistema de acionamento | Acionamento de giro |
| Tipo de fundação | PHC/Estaca moldada in loco/Estaca de aço |
Sistema de controle
| Sistema de controle | MCU |
| Modo de rastreamento | Controle de tempo em circuito fechado + GPS |
| Precisão de rastreamento | <2° |
| Comunicação | Sem fio (ZigBee, LoRa); com fio (RS485) |
| Aquisição de pólvora | Alimentação externa/StringSupply/Autoalimentado |
| Recolhimento automático à noite | Sim |
| Recolhimento automático durante ventos fortes | Sim |
| Retrocesso otimizado | Sim |
| Grau de proteção | IP65 |
| Temperatura de trabalho | -30°C a 65°C |
| Anemômetro | Sim |
| Consumo de energia | 0,3 kWh por dia |
Cenários aplicáveis
▪ Usinas fotovoltaicas em terrenos irregulares, como montanhas, colinas e ravinas
▪ Projetos que envolvem hibridização agrícola-solar e hibridização florestal-solar que exigem coordenação entre o espaçamento da estrutura de suporte e a exposição à luz solar.
▪ Locais com elevadas necessidades de utilização do solo e que exigem a minimização do impacto do sombreamento entre as estruturas de suporte.
▪ Usinas de energia de grande escala instaladas no solo, onde o tempo de construção e a facilidade de operação e manutenção são considerações importantes.
▪ Áreas com condições climáticas que incluem ventos fortes ou que exigem controle da contraluz
Observações importantes:
▪ Antes da instalação, deve ser realizado um levantamento detalhado do local para confirmar a compatibilidade do tipo de fundação e do ângulo de inclinação do suporte.
▪ O sistema opera com uma velocidade do vento de 18 m/s; ultrapassar esse limite acionará um modo de proteção. O limite de resistência ao vento é de 35 m/s; a exposição prolongada a ambientes que excedam a velocidade do vento de projeto é proibida.
▪ O sistema consome aproximadamente 0,3 kW·h/dia. Para áreas isoladas da rede elétrica ou com pouca luminosidade, é necessário avaliar a viabilidade do esquema de fornecimento de energia (energia de string ou autossuficiente).
▪ Inspecione regularmente o redutor rotativo e o módulo de comunicação para evitar falhas de rastreamento devido à lubrificação insuficiente ou interrupção do sinal.
▪ Após ventos fortes, tempestades de areia ou neve, recomenda-se realizar verificações funcionais na função de reinicialização do suporte e nos sensores.
▪ A construção da fundação deve atender aos requisitos de capacidade de carga do projeto para evitar assentamentos desiguais que possam levar ao tombamento da estrutura..
Resumo
Este sistema de rastreamento oblíquo de eixo único oferece uma solução para usinas fotovoltaicas que equilibra a adaptabilidade ao terreno com o ganho de rastreamento. Seu layout de rastreamento independente e estrutura de grade ajudam a reduzir a dificuldade de construção em locais complexos, enquanto o gerenciamento inteligente do ângulo é alcançado por meio de controle de tempo em circuito fechado, GPS e informações meteorológicas opcionais. Os parâmetros do sistema oferecem um grau de flexibilidade de personalização, permitindo ajustes com base na velocidade do vento do projeto, número de módulos e tipo de fundação. Para projetos fotovoltaicos que buscam melhorar a eficiência da geração de energia e lidar com terrenos irregulares, este produto oferece uma opção técnica viável.

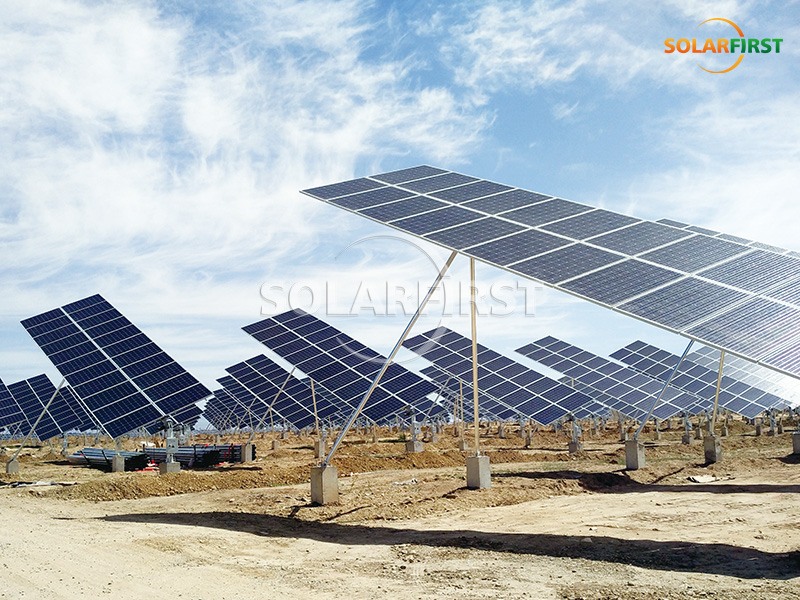

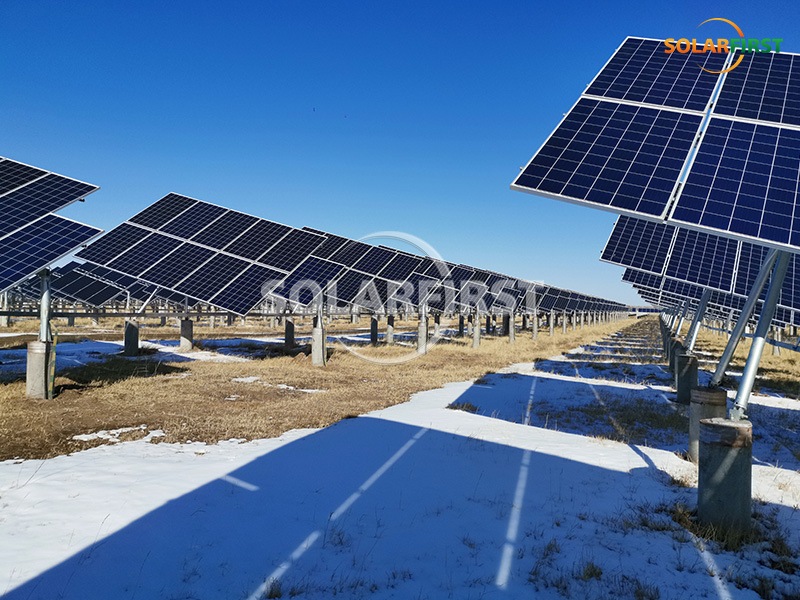

Referência do Projeto Solar First
