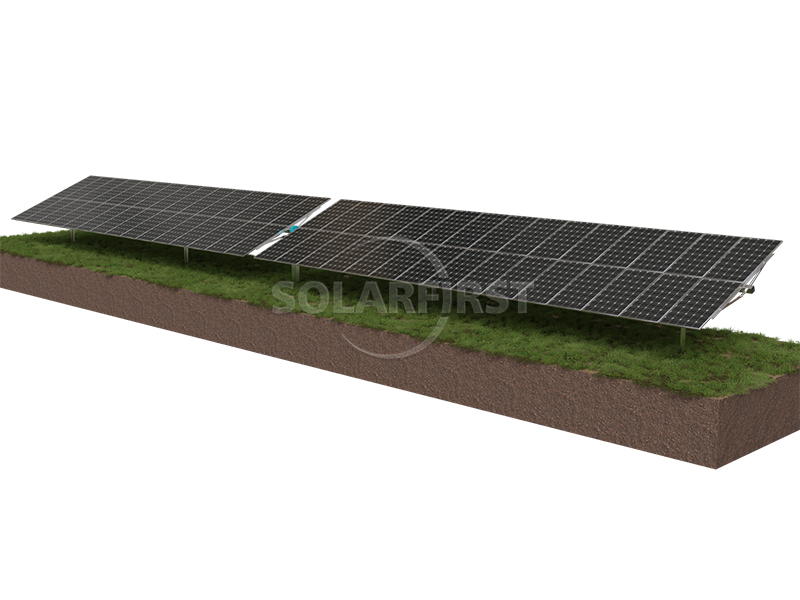

Este produto é um sistema de suporte de rastreamento horizontal de eixo único, usado principalmente em usinas fotovoltaicas para suportar e acionar o conjunto de módulos, acompanhando as mudanças no ângulo azimutal do sol. O sistema emprega controle independente e um design modular, reduzindo a quantidade de estacas de fundação necessárias em determinadas condições de terreno e garantindo compatibilidade com os módulos de grande porte atualmente disponíveis no mercado. Sua estrutura geral foi verificada por meio de testes em túnel de vento e é adequada para diversos cenários de usinas fotovoltaicas instaladas no solo.
Descrição do produto
Ao contrário dos suportes fixos convencionais ou dos suportes de rastreamento interligados, este sistema foi projetado com base no princípio da "operação independente de cada rastreador", sem ligações mecânicas entre eles, facilitando o planejamento das rotas de acesso para construção e manutenção. A unidade de controle do sistema pode ajustar o ângulo de inclinação de acordo com as ondulações do terreno e os dados meteorológicos em tempo real, visando melhorar a eficiência da recepção da radiação em diferentes condições climáticas. Simultaneamente, o layout modular 2P (arranjo vertical de dois componentes) ajuda a otimizar o espaçamento entre as estacas, impactando positivamente a estrutura geral de custos do suporte.

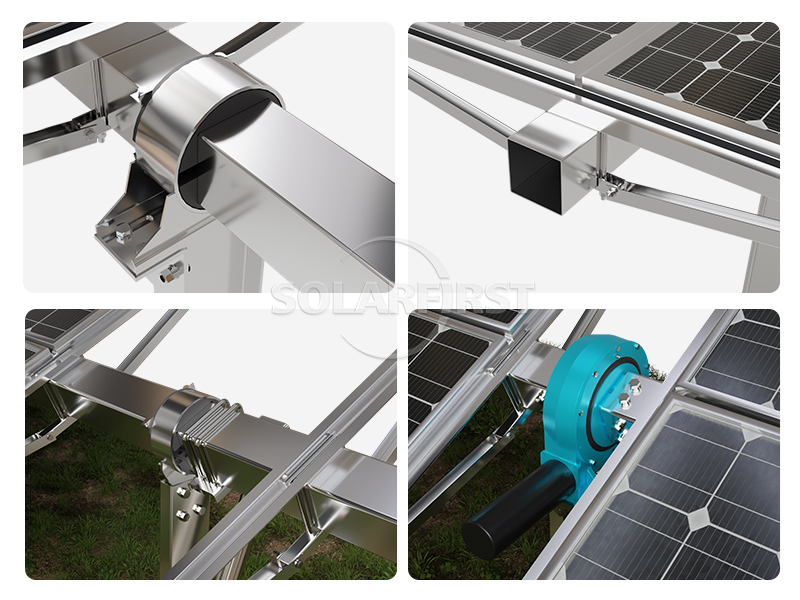

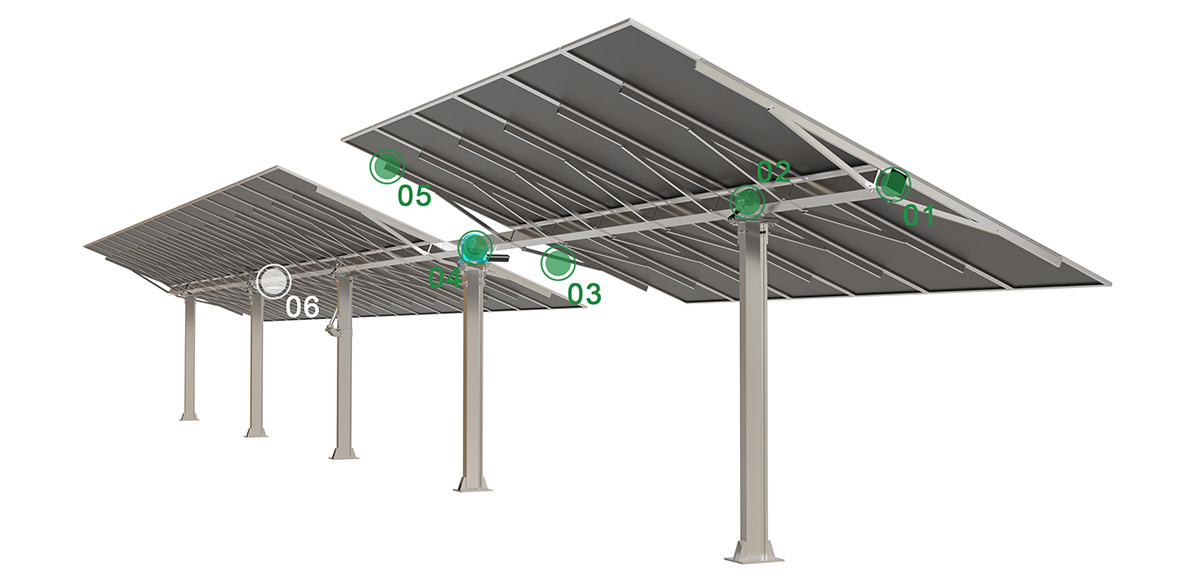

Componentes do produto
Vantagem
▶ Adaptabilidade ao terreno
Aplicável a terrenos irregulares com uma diferença de inclinação norte-sul de no máximo 15%, reduzindo o trabalho de nivelamento do terreno.
▶ Quantidade de pilhas
O design do módulo 2P ajuda a reduzir o número de estacas por megawatt, com um valor de referência de aproximadamente 140 estacas/MW, controlando assim os custos de fundação.
▶ Compatibilidade de módulos
Suporta módulos com células de 182 mm e 210 mm, e a tensão do sistema é adaptável a 1000 V ou 1500 V.
▶ Facilidade de manutenção
Os rastreadores independentes não possuem conexões, permitindo o acesso para manutenção e limpeza.
▶ Monitoramento de falhas
O sistema de controle independente pode reportar a localização de falhas, auxiliando a equipe de manutenção a responder rapidamente e reduzindo potenciais perdas na geração de energia.
▶ Estratégia de rastreamento
O ângulo de inclinação pode ser ajustado com base no terreno e nos dados meteorológicos, permitindo alcançar uma maior potência de saída em determinadas condições climáticas, em comparação com um ângulo fixo.
▶ Validação Estrutural
Graças a um projeto estrutural proprietário e a testes em túnel de vento, espera-se estabilidade dentro da faixa de velocidade do vento especificada.
Estrutura do rastreador
| Tecnologia de rastreamento | Rastreador de eixo único horizontal |
| Tensão do sistema | 1000V/1500V |
| Alcance de rastreamento | ±45%/±60° |
| Velocidade do vento de trabalho | 18 m/s (Personalizável) |
| Velocidade máxima do vento | 35 m/s ASCE 7-10 (Personalizável) |
| Módulos por rastreador | ≤60 Módulos (Personalizáveis) |
| Materiais principais | Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg |
| Espessura média do revestimento | >80μm |
| Sistema de acionamento | Acionamento de giro |
| Tipo de fundação | PHC/Estaca moldada in loco/Estaca de aço |
Sistema de controle
| Sistema de controle | MCU |
| Modo de rastreamento | Controle de tempo em circuito fechado + GPS |
| Precisão de rastreamento | <2° |
| Comunicação | Sem fio (ZigBee, LoRa); com fio (RS485) |
| Aquisição de pólvora | Alimentação externa/StringSupply/Autoalimentado |
| Recolhimento automático à noite | Sim |
| Recolhimento automático durante ventos fortes | Sim |
| Retrocesso otimizado | Sim |
| Grau de proteção | IP65 |
| Temperatura de trabalho | -30°C a 65°C |
| Anemômetro | Sim |
| Consumo de energia | 0,3 kWh por dia |
Cenários aplicáveis
▪ Usinas de energia de grande escala instaladas no solo
▪ Geração de energia complementar entre piscicultura e energia solar/agricultura
▪ Telhados de edifícios comerciais e industriais: Aplicável a telhados planos de concreto em usinas de energia e instalações industriais.
▪ Cenários de restauração ecológica: como terrenos salino-alcalinos, desertos, etc., melhorando o ambiente ecológico enquanto se gera eletricidade.
Observações importantes:
▪ A resistência real ao vento está relacionada ao projeto da fundação, às condições geológicas e à disposição dos componentes. Recomenda-se contratar uma empresa especializada para realizar uma verificação da carga de vento no local do projeto.
▪ A velocidade do vento em operação é de 18 m/s. Quando a velocidade do vento exceder esse valor, o sistema de controle deverá retornar o suporte a um ângulo de proteção (por exemplo, posição horizontal) para evitar exposição prolongada a cargas acima do projeto.
▪ O alcance de rastreamento de ±45° ou ±60° pode ser selecionado com base na latitude e no terreno do projeto. O rastreamento em grandes ângulos não é adequado para todos os locais.
▪ O valor típico de projeto é de aproximadamente 140 estacas/MW. O número real depende do espaçamento, do terreno e dos requisitos de carga.
▪ O algoritmo de rastreamento inteligente requer dados meteorológicos e de terreno precisos. Recomenda-se a instalação de uma pequena estação meteorológica no local do projeto para melhorar a confiabilidade dos dados.
▪ Durante a instalação e manutenção, deve-se atentar para o aterramento elétrico e a lubrificação regular do mecanismo de acionamento rotativo.
Resumo
Este sistema de suporte de rastreamento de eixo único adota controle independente e uma estrutura modular 2P, com capacidade de rastreamento de ±45° a ±60°, compatível com componentes de 182/210 mm e adaptável a diversos tipos de fundação. Mantém boa adaptabilidade em terrenos com declives norte-sul não superiores a 15% e, ao reduzir o número de fundações em estacas e eliminar obstáculos de ligação, impacta positivamente o investimento inicial e a conveniência operacional da usina. Todos os dados de desempenho são baseados em testes em túnel de vento e verificação do projeto estrutural; a aplicação real deve ser avaliada em conjunto com as condições específicas do projeto.

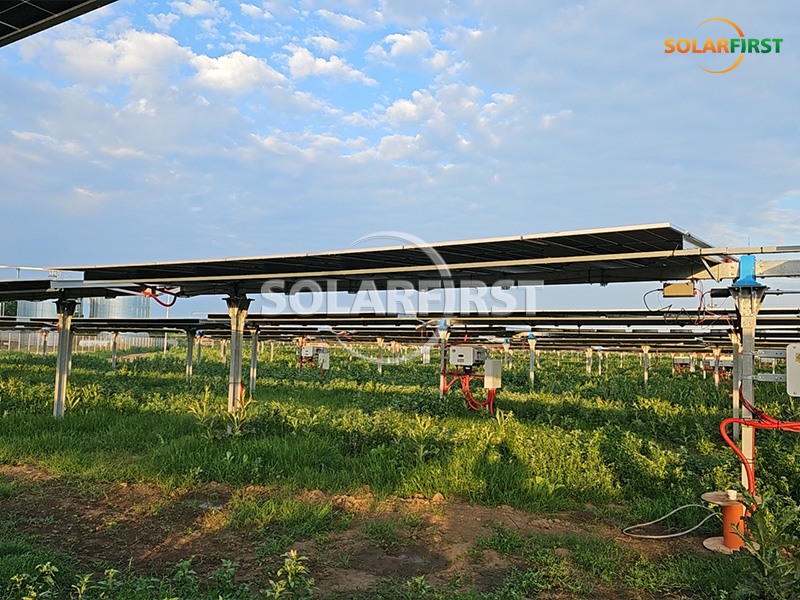

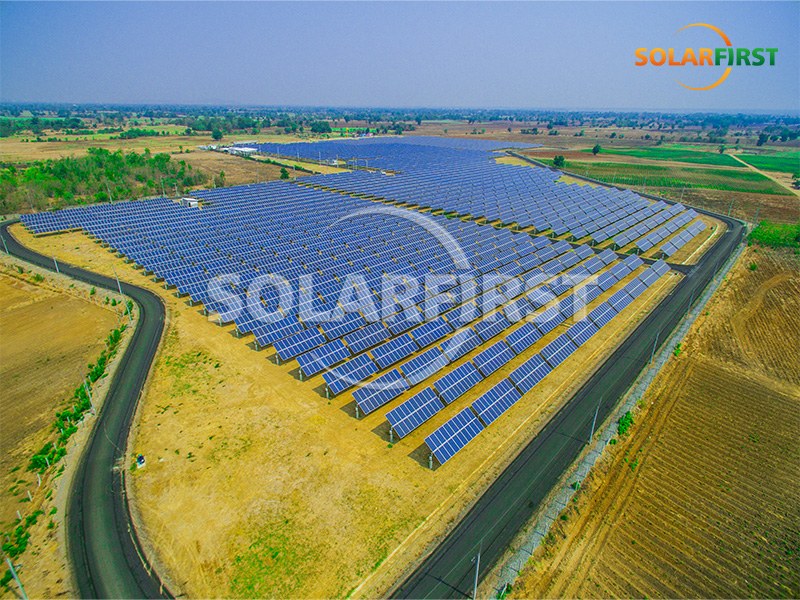

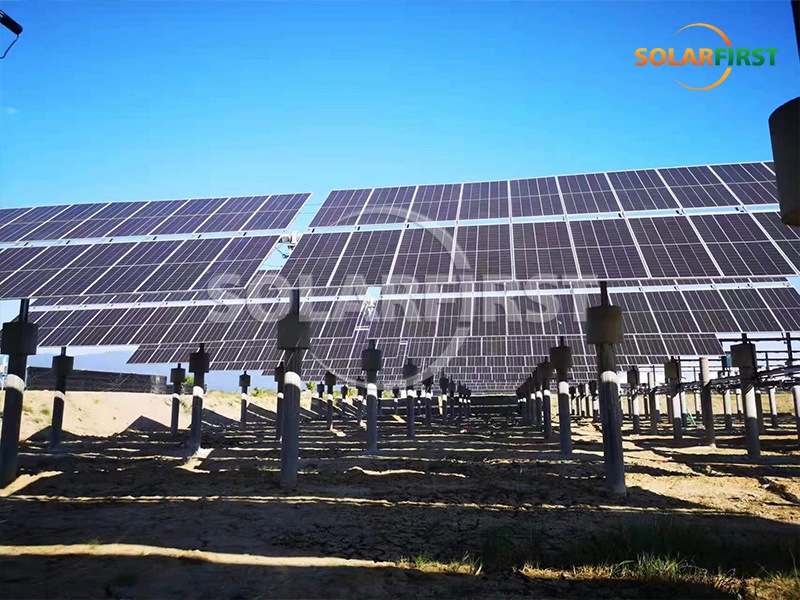

Referência do Projeto Solar First
