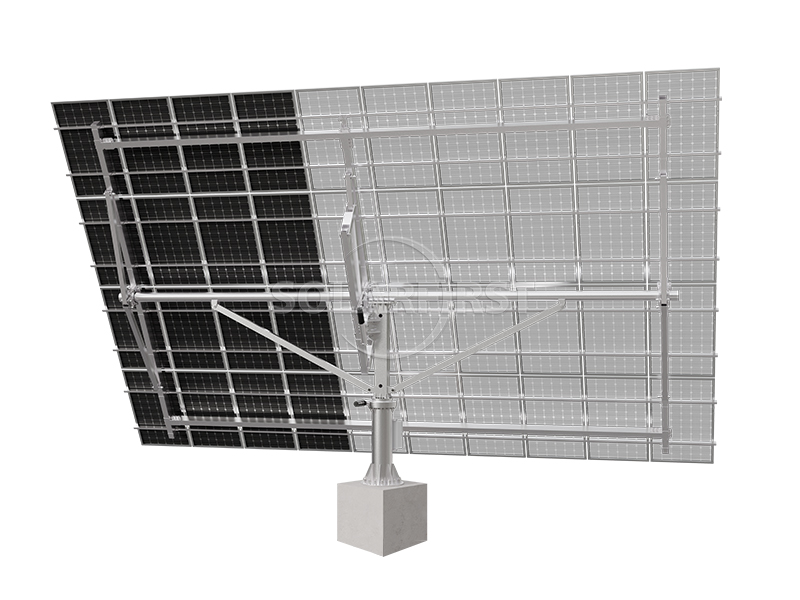

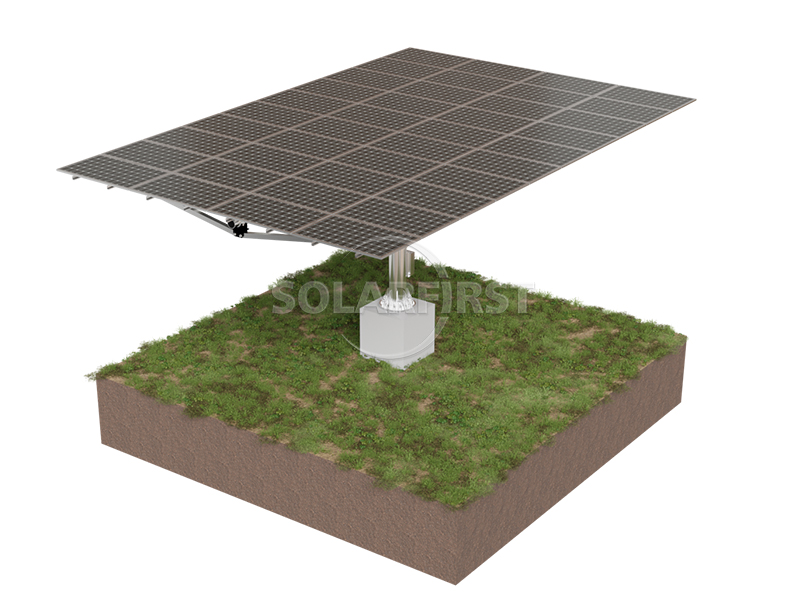

Este produto é um sistema de rastreamento de dois eixos que permite o alinhamento mais eficaz dos módulos fotovoltaicos com a posição do sol no espaço, através de ajustes angulares nas direções horizontal e vertical. Comparado a suportes fixos ou sistemas de rastreamento de eixo único, o design de dois eixos possibilita um maior potencial de captação de energia solar em diferentes estações do ano e horários. O sistema adota um layout modular, com cada unidade de rastreamento acionada independentemente e equipada com recursos de monitoramento remoto, tornando-o adequado para usinas de energia em solo com altas exigências de aumento da geração de energia.
Descrição do produto

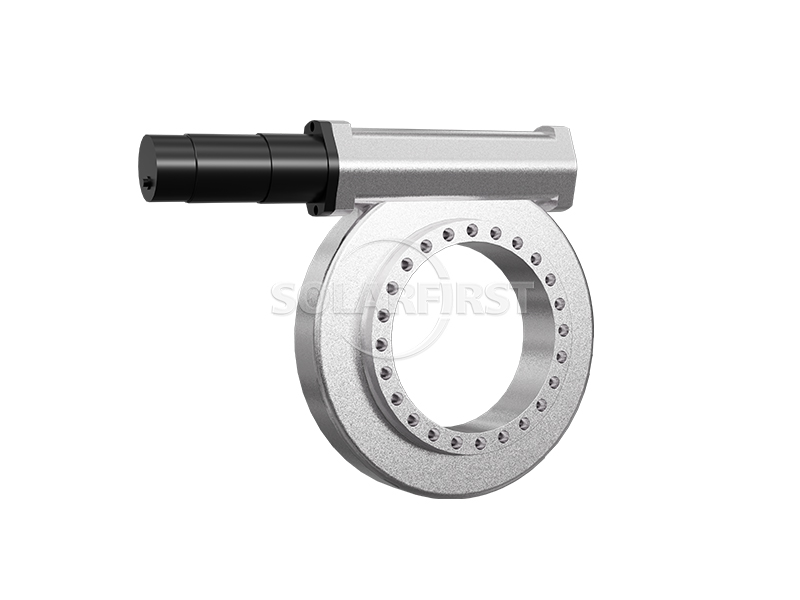

Este sistema de rastreamento de dois eixos consiste em colunas, um redutor rotativo, uma estrutura espacial e um sistema de controle. Cada unidade de rastreamento pode ser configurada com no máximo 40 componentes (o número de componentes pode ser personalizado de acordo com o projeto). O alcance de rastreamento horizontal é de ±120° e o alcance de inclinação é de 0° a 60°, abrangendo a principal faixa de variações nos ângulos de azimute e altitude solar ao longo do dia.
O método de acionamento utiliza controle de tempo em malha fechada com auxílio de sinal GPS. O controlador MCU ajusta automaticamente a ação do motor com base na latitude e longitude do local, na hora em tempo real e nos dados de um anemômetro opcional. O sistema suporta rastreamento reverso, o que pode reduzir o impacto do sombreamento entre os painéis durante o início da manhã e o final da tarde. Para comunicação, são fornecidas interfaces sem fio ou com fio, facilitando o monitoramento centralizado do ângulo de operação, status de falha e outras informações de cada unidade de suporte pela plataforma de manutenção. O sistema inclui uma função de reinicialização automática para condições de vento forte e noturno, ajudando a reduzir a carga de vento e o desgaste mecânico durante longos períodos de espera.

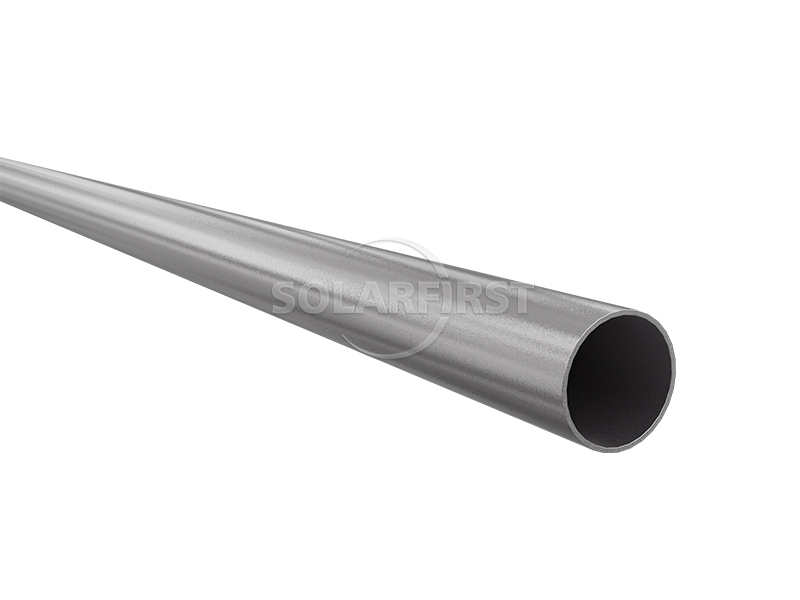

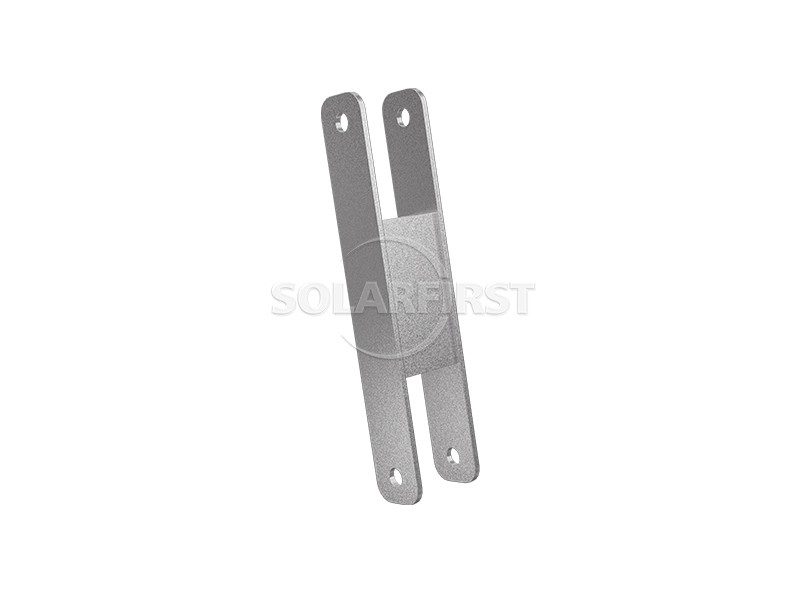

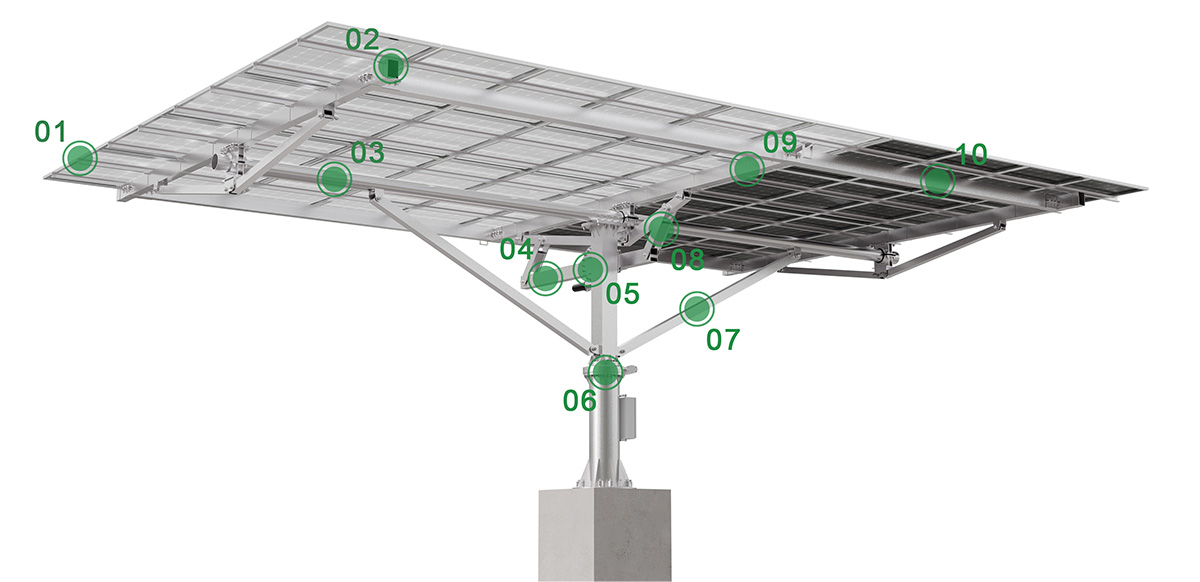

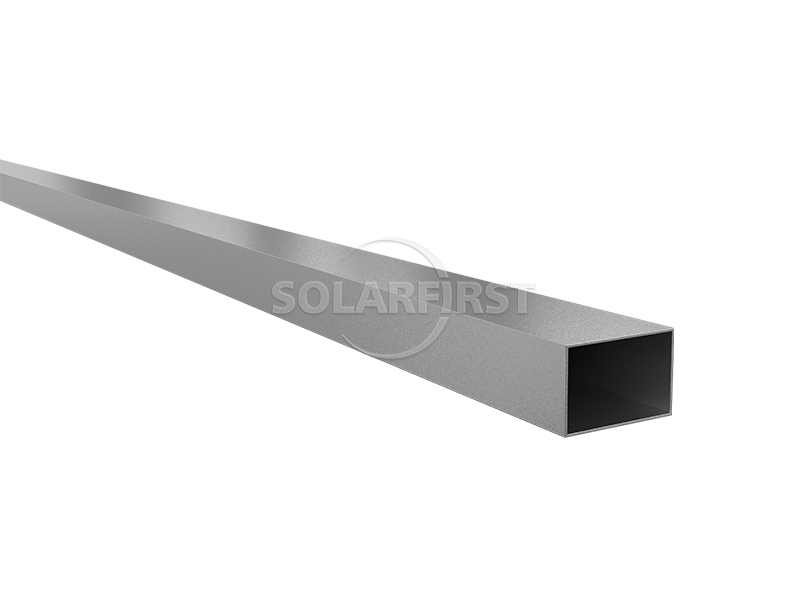

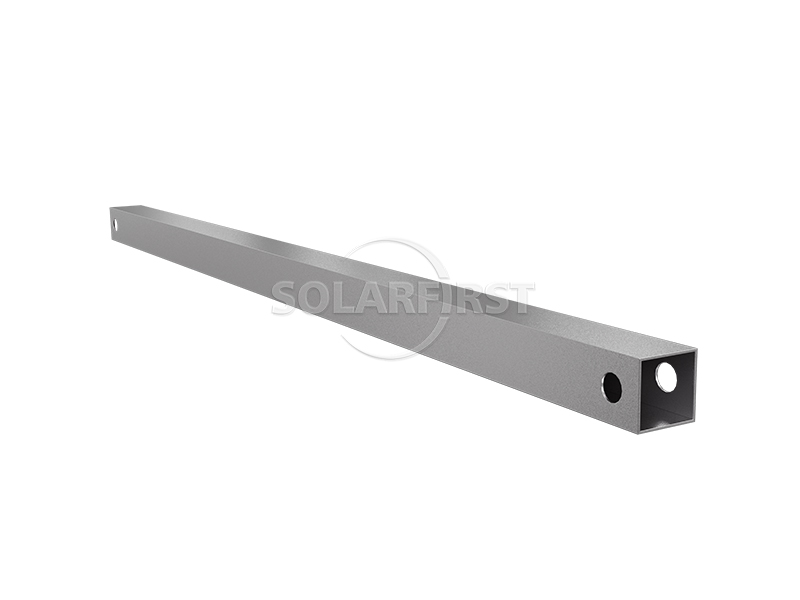

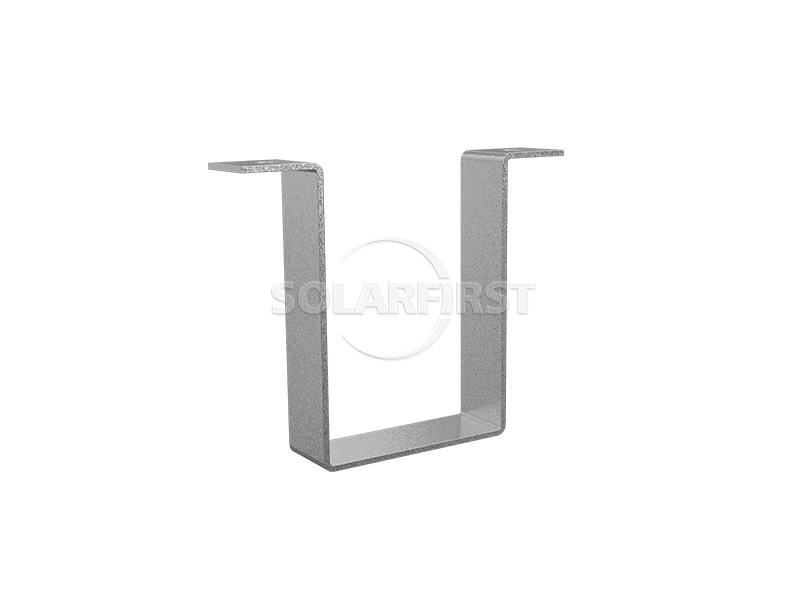

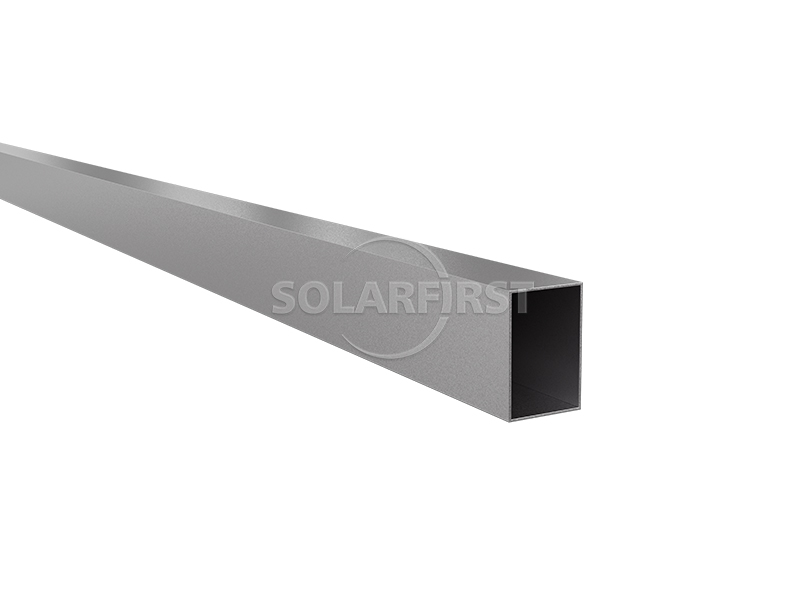

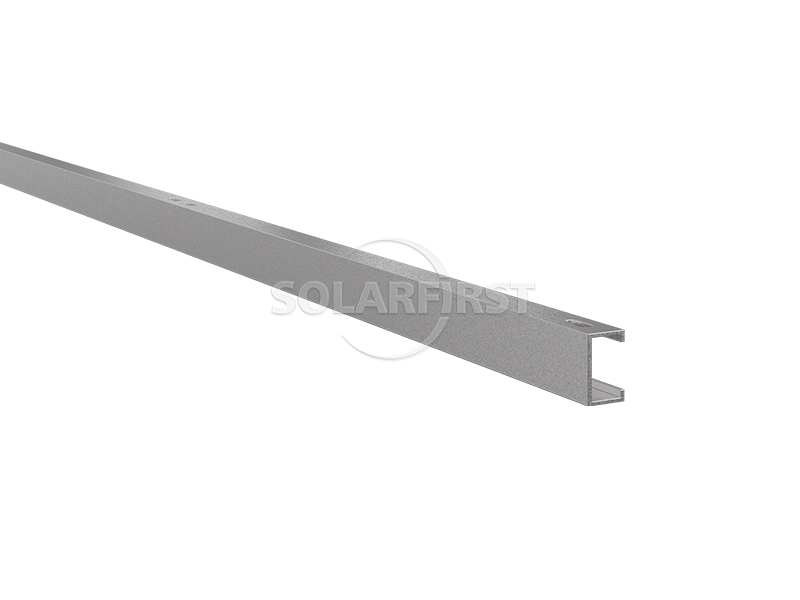

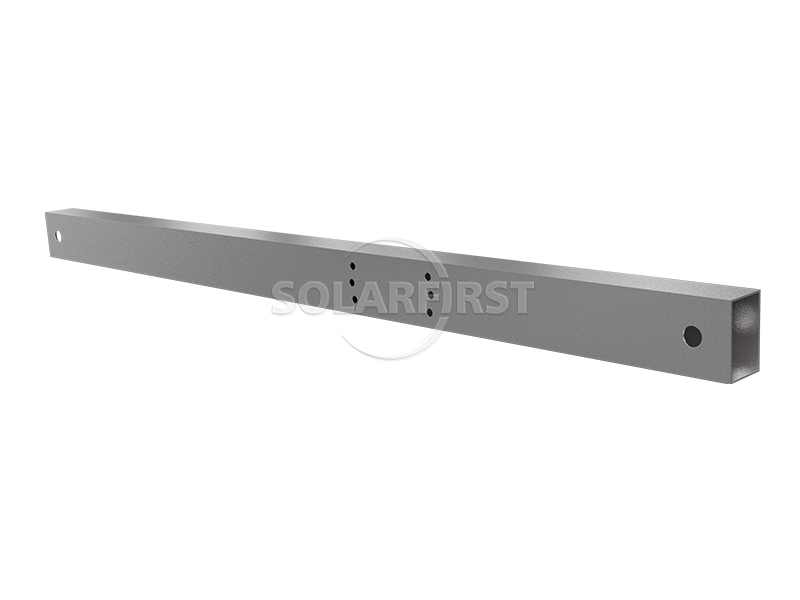

Componentes do produto
Vantagem
▶ Forte capacidade de adaptação:
O sistema é adaptável a diferentes inclinações do terreno, utilizando fundações independentes e conectores ajustáveis para acomodar as ondulações do local, tornando-o praticamente livre de restrições do terreno (exceto em grandes ravinas ou declives acentuados).
▶ Alta estabilidade:
As colunas em espinha de peixe e a estrutura de grelha com suporte multiponto formam uma distribuição em forma de grade, dispersando eficazmente cargas externas como vento e neve. Os materiais estruturais são feitos de aço de construção comum, e o revestimento anticorrosivo superficial proporciona resistência à corrosão a longo prazo em condições atmosféricas normais.
▶ Boa acessibilidade:
Cada unidade de rastreamento é disposta de forma independente, com espaçamento suficiente entre as unidades adjacentes para minimizar a obstrução mútua e facilitar a passagem de veículos de construção, pessoal de inspeção e equipamentos de manutenção.
▶ Seguro e confiável:
O sistema apresenta um projeto de controle independente um-para-um. O status de cada unidade de suporte (ângulo em tempo real, códigos de falha, corrente do motor, etc.) pode ser visualizado remotamente através da plataforma do sistema, auxiliando na detecção precoce de anomalias e reduzindo as perdas de geração de energia a longo prazo devido a falhas pontuais.
▶ Rastreamento Inteligente:
O sistema pode realizar o rastreamento automático com base em algoritmos de temporização GPS e posição solar. Com acesso a informações meteorológicas locais em tempo real (cobertura de nuvens, irradiação), a estratégia de rastreamento pode ser ajustada em dias nublados para maximizar o uso da radiação difusa. A função de rastreamento reverso permite otimizar ainda mais a disposição dos painéis solares durante os períodos da manhã e da tarde.

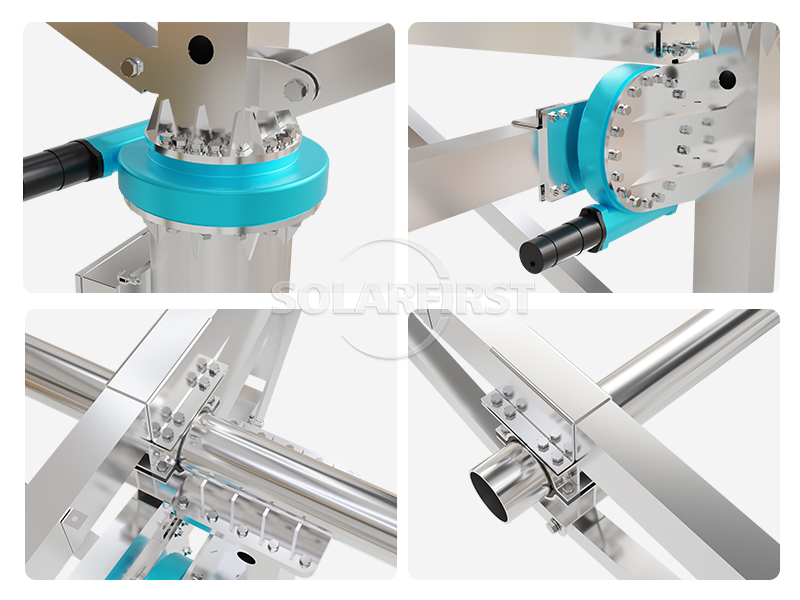

Estrutura do rastreador
| Tecnologia de rastreamento | Rastreador de Eixo Duplo |
| Tensão do sistema | 1000V/1500V |
| Alcance de rastreamento | Azimute +120°, Elevação 0-60° |
| Velocidade do vento de trabalho | 18 m/s (Personalizável) |
| Velocidade máxima do vento | 35 m/s (Personalizável) |
| Módulos por rastreador | ≤40 Módulos (Personalizáveis) |
| Materiais principais | Aço galvanizado a quente Q235B/Q355B, revestido com Zn-Al-Mg |
| Espessura média do revestimento | ≥65 μm |

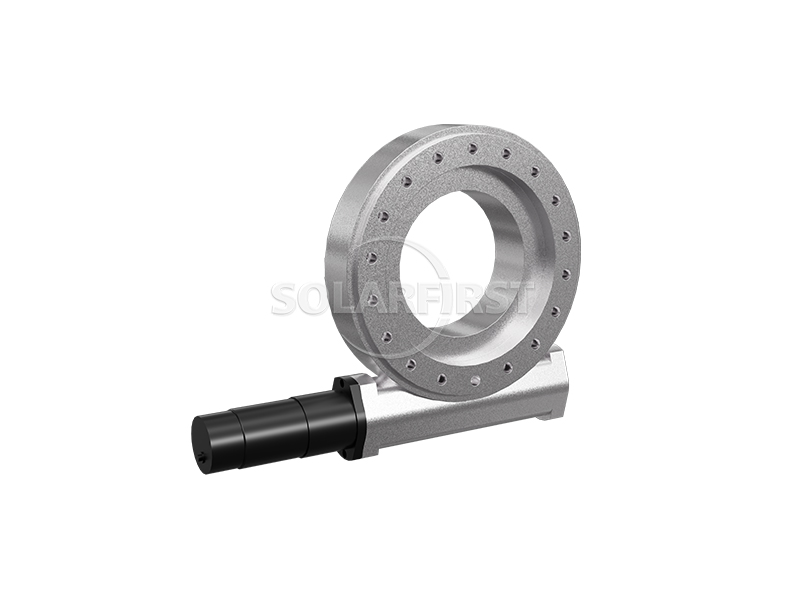

| Sistema de acionamento | Acionamento de giro |
| Tipo de fundação | PHC/Estaca moldada in loco/Estaca de aço |
Sistema de controle
| Sistema de controle | MCU |
| Modo de rastreamento | Controle de tempo em circuito fechado + GPS |
| Precisão de rastreamento | <2° |
| Comunicação | Sem fio (ZigBee, LoRa); com fio (RS485) |
| Aquisição de pólvora | Alimentação externa/StringSupply/Autoalimentado |
| Recolhimento automático à noite | Sim |
| Recolhimento automático durante ventos fortes | Sim |
| Retrocesso otimizado | Sim |
| Grau de proteção | IP65 |
| Temperatura de trabalho | -30°C a 65°C |
| Anemômetro | Sim |
| Consumo de energia | 0,5 kWh por dia |
Cenários aplicáveis
▪ Em regiões com altas taxas de incidência direta de luz solar (como áreas áridas e sem nuvens em latitudes médias a baixas), o potencial de ganho do rastreamento de dois eixos é relativamente mais significativo.
▪ Usinas de energia instaladas no solo com altas exigências de aumento da geração média anual de energia e custos de terreno controláveis.
▪ Áreas com algumas ondulações, mas sem mudanças drásticas de elevação, que exigem fundações independentes.
▪ Usinas de energia de médio a grande porte que exigem operação e manutenção remotas e monitoramento centralizado, especialmente em cenários não tripulados ou com pessoal mínimo.
▪ Projetos com certos requisitos de acessibilidade, como aqueles que envolvem agricultura ou pesca complementares (que exigem um aumento razoável da altura livre na base da estrutura de suporte).
Observações importantes:
▶ Requisitos de Engenharia Civil:
A localização da concretagem, a elevação e a precisão da parte embutida da fundação independente afetam diretamente a trajetória de movimento e a vida útil estrutural do mecanismo de rastreamento. Levantamentos topográficos e o projeto da fundação devem ser realizados antes da construção.
▶ Risco da velocidade do vento:
A velocidade máxima de operação do vento é de 18 m/s. Ultrapassar essa velocidade deve acionar imediatamente o modo de reinicialização para ventos fortes e interromper o rastreamento. Em áreas com ventos fortes frequentes ou tufões, recomenda-se aumentar o nível de resistência ao vento projetado ou adicionar dispositivos de limitação física.
▶ Confiabilidade da fonte de alimentação:
Cada sistema consome aproximadamente 0,5 kWh por dia. A função de rastreamento falhará durante interrupções de energia. Em caso de interrupções ocasionais na central elétrica, recomenda-se configurar uma fonte de alimentação de reserva de baixa capacidade ou priorizar o fornecimento de energia para o circuito de controle.
▶ Confiabilidade da comunicação:
As soluções sem fio (ZigBee/LoRa) exigem a consideração da obstrução do sinal e a implantação de repetidores em usinas de energia de grande escala; as soluções com fio RS485 têm custos de cabeamento ligeiramente mais altos, mas capacidades anti-interferência mais robustas, e podem ser selecionadas com base na escala e no ambiente do projeto.
▶ Fatores que afetam a precisão do rastreamento:
Uma precisão de <2° é um valor típico em condições de boa calibração, sem deriva do sensor e sem conexões mecânicas soltas. Em operação real, a precisão pode diminuir devido a fatores como assentamento da fundação, vibração do vento e histerese do motor, exigindo calibração regular.
▶ Recomendações de manutenção:
Recomenda-se verificar o nível do óleo lubrificante do redutor rotativo e o aperto dos fixadores a cada seis meses, além de limpar a poeira da superfície do sensor; realizar a calibração do ponto zero do ângulo anualmente.
▶ Desempenho absoluto não garantido:
O sistema de rastreamento de dois eixos não garante desempenho superior em comparação com um sistema de suporte fixo em todas as condições climáticas (como dias nublados contínuos, tempestades de areia ou neve). O ganho real de geração de energia é afetado por fatores como localização do projeto, padrões climáticos e confiabilidade do sistema.
Resumo
Este produto é um sistema de suporte de rastreamento de dois eixos. Através do movimento em dois eixos, na direção horizontal (±120°) e na direção de inclinação (0~60°), ele direciona os módulos fotovoltaicos para acompanhar com maior precisão a posição do sol. O sistema adota um design modular de controle independente, combinado com uma coluna em espinha de peixe e uma estrutura em grade, adaptável a diversos terrenos e mantendo boa estabilidade geral. Cada sistema é equipado com um controlador MCU, GPS e um anemômetro opcional, suportando rastreamento controlado por tempo em malha fechada, rastreamento reverso e reinicialização automática em ventos fortes/à noite. O monitoramento remoto do status é realizado por meio de comunicação com fio ou sem fio. Os materiais estruturais são principalmente aço galvanizado a quente ou aço revestido com magnésio-alumínio-zinco. A velocidade máxima de operação do vento é de 18 m/s, com um projeto de resistência ao vento de 35 m/s. O autoconsumo diário de uma única unidade é de aproximadamente 0,5 kWh. De forma geral, é adequado para usinas fotovoltaicas de grande e médio porte instaladas no solo, com altas demandas de geração de energia e condições de terreno relativamente complexas.

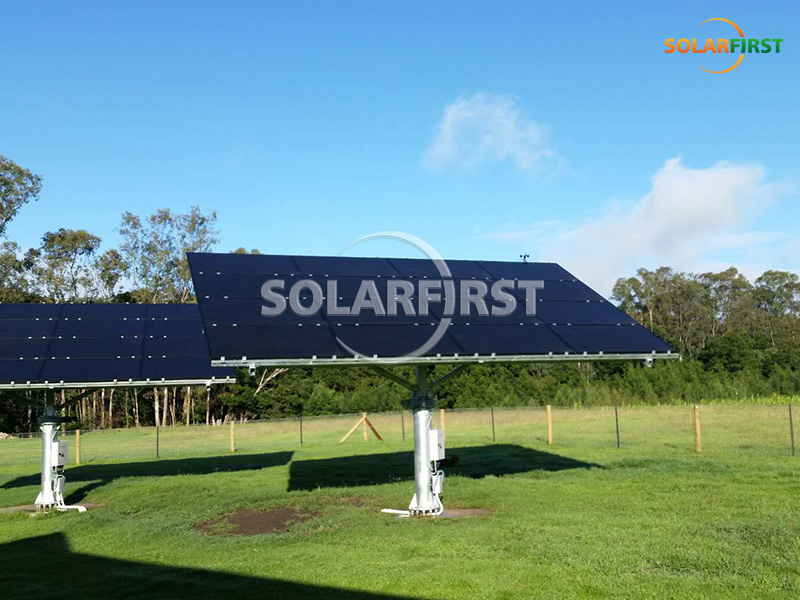

Referência do Projeto Solar First
