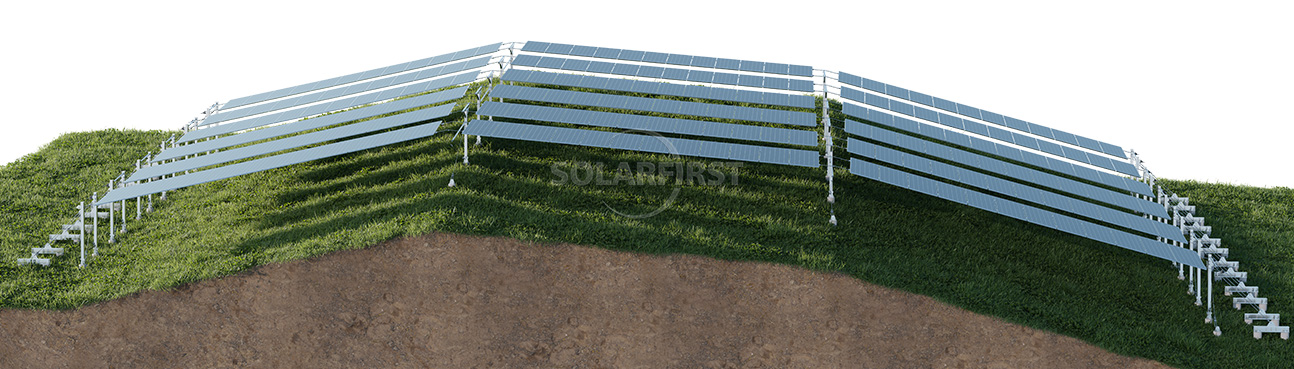

Os sistemas de suporte fotovoltaico (FV) flexíveis de camada única são sistemas de suporte para módulos FV que utilizam cabos de aço protendidos como principais componentes de sustentação. Ao contrário dos suportes de aço tradicionais, eles utilizam cabos de aço tensionados em vez de vigas rígidas, formando uma estrutura de sustentação estável por meio de colunas e sistemas de ancoragem. Este produto é adequado para projetos de usinas FV que exigem grandes vãos ou terrenos complexos e tem potencial para reduzir o número de fundações em estacas e o consumo de aço.
Cor :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Certificação :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Origem do produto :
Tianjin, FujianPorto de embarque :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Descrição do produto

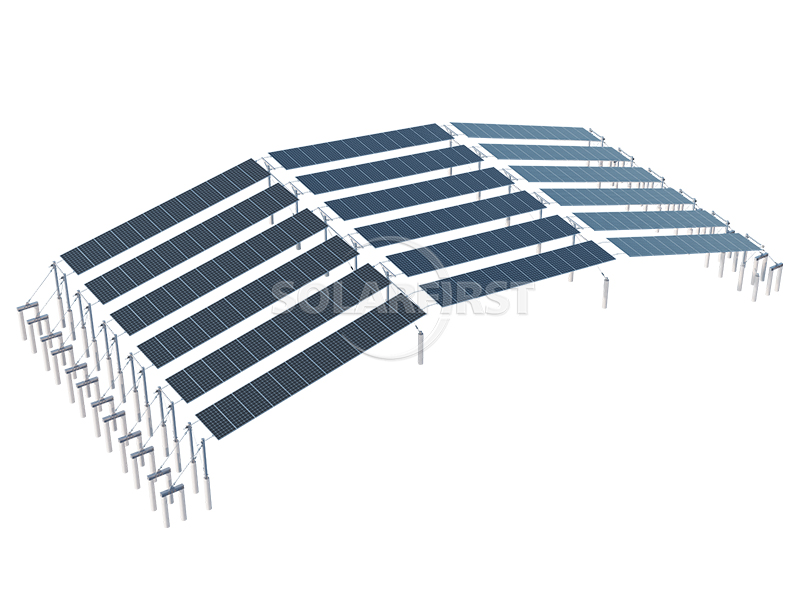

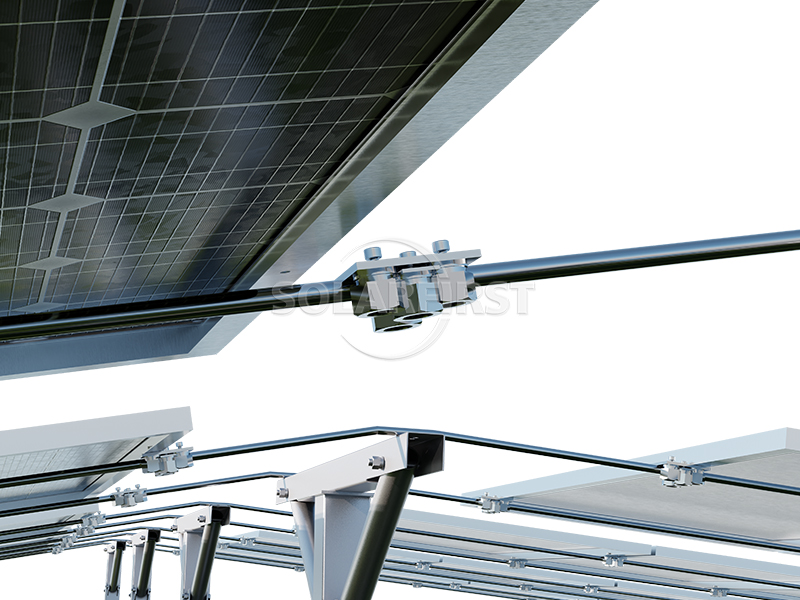

O princípio de funcionamento de um sistema de suporte flexível estaiado de camada única para painéis fotovoltaicos (PV) é semelhante ao de uma ponte suspensa: cabos de aço de alta resistência, fixados em ambas as extremidades a colunas ou âncoras no solo, são pré-tensionados para obter rigidez inicial, e os módulos fotovoltaicos são instalados diretamente em dois cabos de aço paralelos. Seu comportamento mecânico é geometricamente não linear, o que significa que a estrutura sofrerá um certo deslocamento sob carga, o qual é compensado pelas variações na tensão dos cabos. Essa estrutura normalmente adota um layout de "vão único", com cada par de colunas formando um vão independente, e os módulos dispostos continuamente ao longo da direção do vão. Comparada a um sistema de cabos de camada dupla (cabo de sustentação + cabo de estabilização), a estrutura de cabos de camada única é mais simples, mas apresenta maiores exigências em relação ao projeto de resistência ao vento e ao controle da tensão de construção.

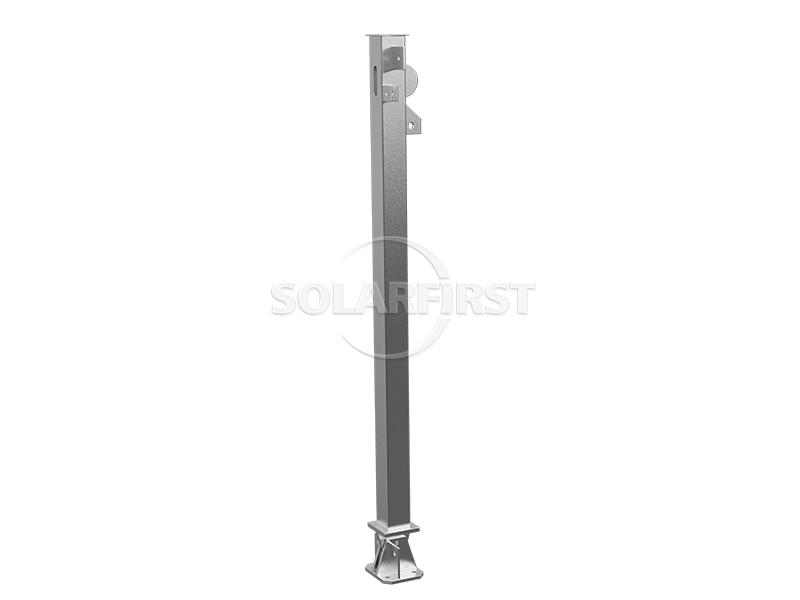

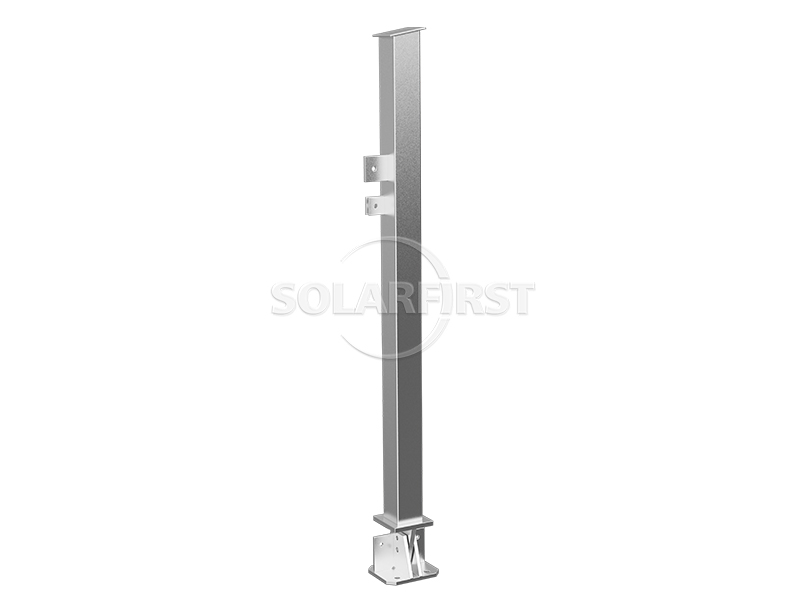

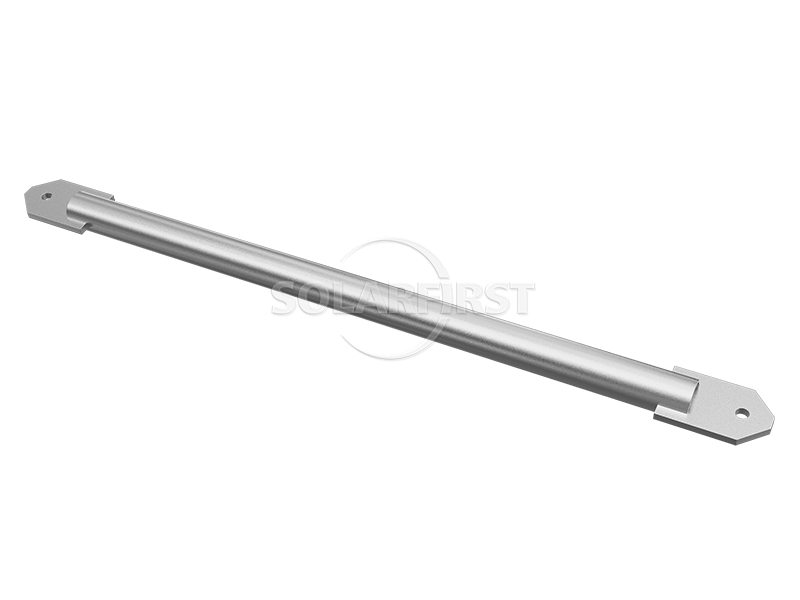

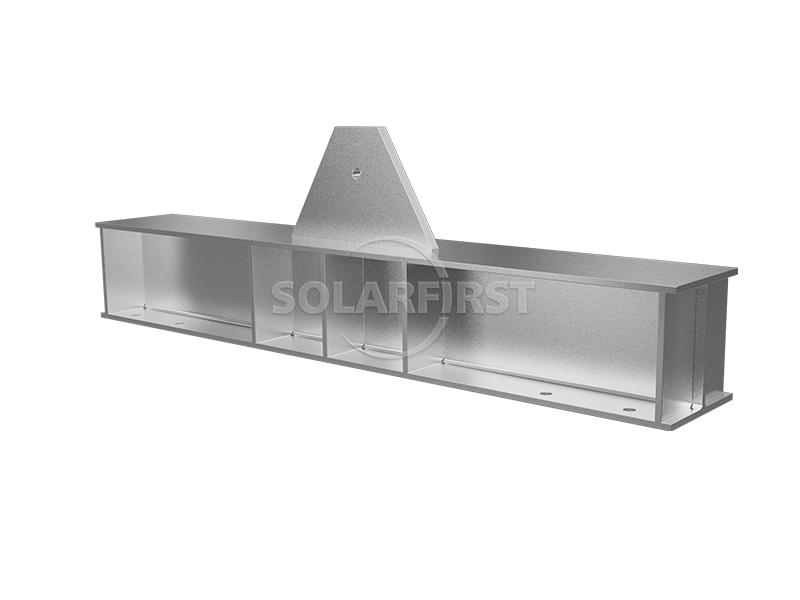

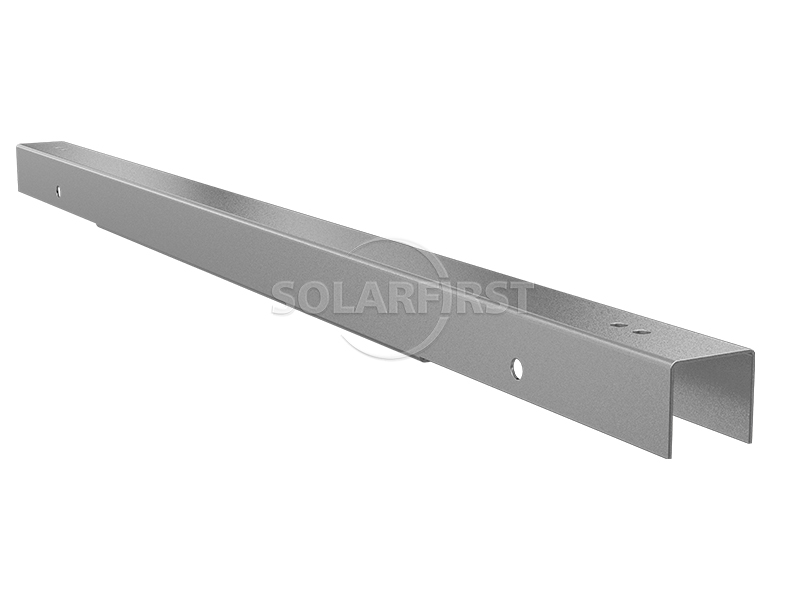

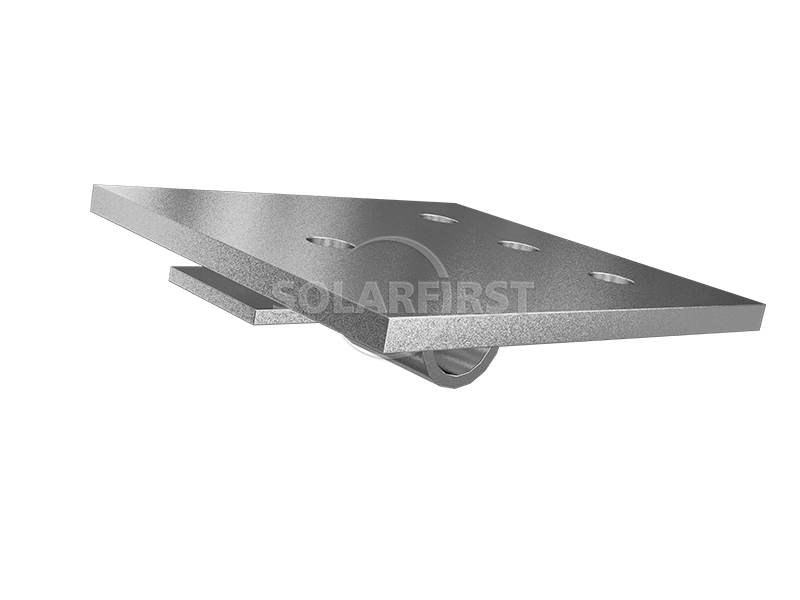

Componentes do produto
Vantagem
▶ Menos fundações em estacas:
Devido aos vãos únicos de 15 a 20 metros, o número de colunas necessárias para a mesma capacidade instalada é normalmente reduzido em cerca de 20% em comparação com os suportes fixos convencionais, ajudando a diminuir os custos de construção da fundação e a reduzir a perturbação do solo.
▶ Redução do consumo de aço:
O consumo total de aço é normalmente de cerca de 20 toneladas/MW, o que representa uma economia de aproximadamente 30% em comparação com os suportes rígidos tradicionais, ajudando a reduzir os custos de material e o peso do transporte.
▶ Boa adaptabilidade ao terreno:

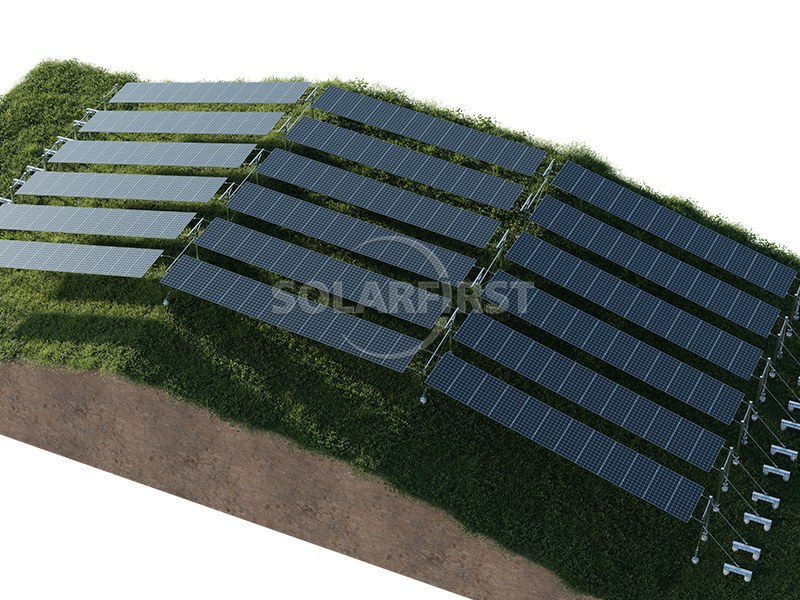

Ele pode se adaptar a terrenos ondulados ou irregulares, como montanhas, colinas, lagoas e desertos, sem exigir grandes obras de terraplenagem e causando danos mínimos ao terreno original.
▶ Maior altura livre:

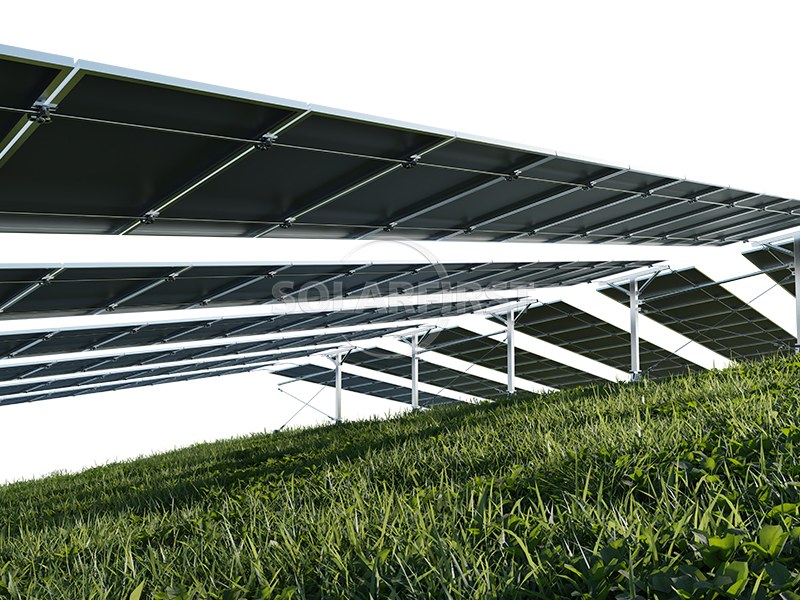

A parte inferior do módulo fica geralmente a 2,5–6 metros acima do solo, facilitando o cultivo agrícola, a aquicultura ou a passagem de veículos por baixo, melhorando a taxa geral de utilização do solo.
▶ Construção relativamente simples:
A forma estrutural é simples, com cabos de aço tensionados de uma só vez, resultando em menos etapas de instalação e potencial para ciclos de construção mais curtos.
Parâmetros
| Tipo base | PHC/Estaca moldada in loco |
| Matriz de módulos | Paisagem/Retrato |
| Fixação do módulo | Parafusos/Braçadeiras |
| Ângulo | ≤30° (personalizável) |
| Temperatura ambiente | -10°C a 60°C |
| Material | Q235B/Q355B/Q420/etc. |

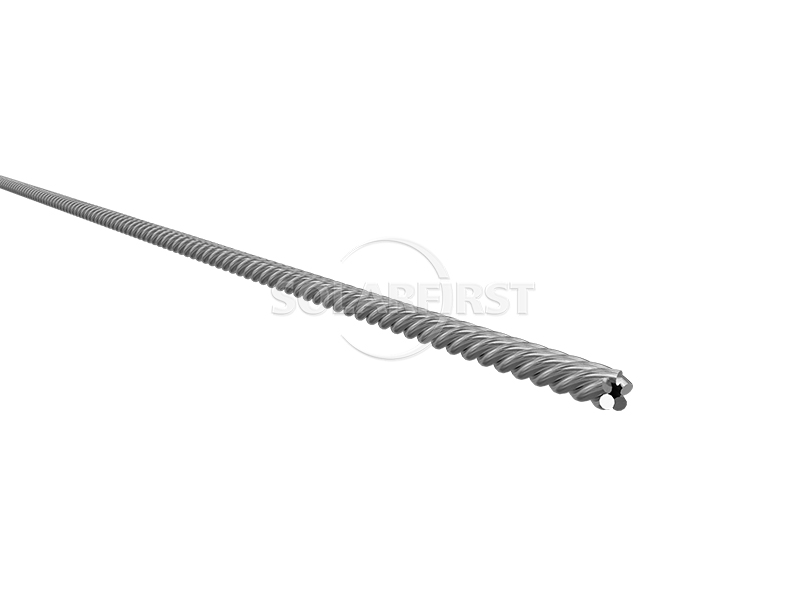

| Cabo de aço | Cabos de aço galvanizado pré-esforçados de alta resistência e baixa relaxação |
| Dispositivo de ancoragem | Âncora de clipe (com dispositivo de travamento) |
| Revestimento | Fixador galvanizado >45 μm; Estrutura galvanizada >65 μm; Zinco, alumínio e magnésio, dupla face, peso >275g/m; Peso da camada de zinco por unidade de área do cabo de aço: 190g/m~350g/m. |
Cenários aplicáveis
▪ Projetos híbridos de energia solar e agrícola: A maior altura livre permite o cultivo mecanizado ou o plantio de culturas que preferem sombra em áreas mais baixas.
▪ Projetos híbridos de aquicultura e energia solar: Grandes vãos reduzem o número de fundações subaquáticas com estacas, minimizando o impacto nas atividades de pesca e a necessidade de limpeza dos viveiros.

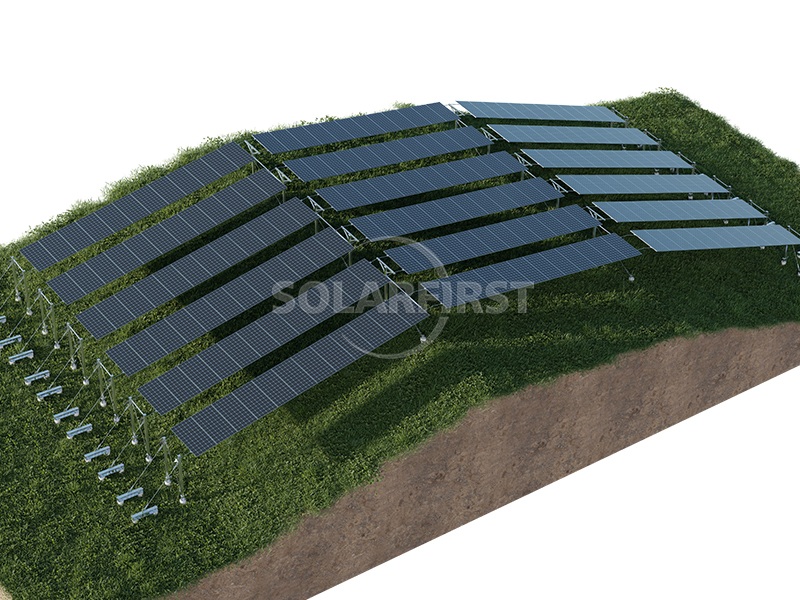

▪ Usinas fotovoltaicas em áreas montanhosas e acidentadas: Podem ser instaladas de acordo com a inclinação do terreno, reduzindo os trabalhos de escavação e aterro.
▪ Minas abandonadas ou áreas de remediação: Requisitos relativamente flexíveis para a capacidade de suporte das fundações, com perturbação mínima..
Observações importantes:
▶ O projeto resistente ao vento requer análises especializadas:
Estruturas flexíveis são altamente sensíveis às cargas de vento. Em áreas com altas velocidades de vento ou forte turbulência, devem ser realizados testes em túnel de vento ou simulações numéricas detalhadas, e cabos resistentes ao vento devem ser adicionados, se necessário.
▶ A tensão de protensão deve ser rigorosamente controlada:
A tensão insuficiente pode levar à rigidez estrutural insuficiente e à deformação dos componentes; a tensão excessiva pode aumentar a carga nas extremidades das âncoras e nas colunas. Recomenda-se que este serviço seja realizado por uma equipe de construção profissional utilizando equipamentos de medição de força.
▶ Os intervalos aplicáveis têm uma determinada amplitude:
O vão economicamente viável para estruturas de cabos de camada única geralmente fica em torno de 20 metros. Acima desse limite, a rigidez e a estabilidade diminuem significativamente; nesse caso, pode-se considerar um esquema com cabos de camada dupla.
▶ Ambientes de baixa temperatura exigem a confirmação da adaptabilidade do material:
O produto especifica um limite de temperatura ambiente de -10°C. Se aplicado em regiões com invernos extremamente frios (por exemplo, abaixo de -20°C), é necessária uma verificação adicional da resistência ao impacto em baixas temperaturas do aço e do desempenho em baixas temperaturas dos cabos de aço.
▶ A manutenção a longo prazo exige atenção às ancoragens e aos cabos:
O estado dos dispositivos antiafrouxamento da ancoragem e a corrosão dos cabos de aço devem ser verificados regularmente, especialmente em áreas costeiras ou poluídas por atividades industriais.
▶ Existem requisitos para a sequência de instalação dos componentes:
Devem ser instalados continuamente de uma extremidade à outra para evitar a concentração de carga em um único ponto, o que poderia causar torção ou deformação excessiva do cabo de aço.
Resumo
Os suportes flexíveis estaiados de camada única para sistemas fotovoltaicos (FV) representam uma solução estrutural simples que economiza material. Com vãos de 15 a 20 metros e alturas livres inferiores a 6 metros, oferecem vantagens econômicas e adaptabilidade ao terreno, sendo particularmente adequados para projetos híbridos agro-fotovoltaicos, projetos híbridos piscicultura-fotovoltaicos e áreas montanhosas. Este produto destaca-se pela redução de fundações em estacas e do consumo de aço, mas o dimensionamento para resistência ao vento e o controle da construção protendida são aspectos técnicos essenciais. Os usuários devem avaliar cuidadosamente o ambiente eólico, as condições de temperatura e os requisitos de vão do local do projeto ao selecionar um sistema de suporte, podendo considerar medidas de reforço com cabos resistentes ao vento, se necessário. Em geral, os suportes flexíveis estaiados de camada única oferecem uma alternativa viável aos suportes rígidos para usinas FV, contribuindo para a melhoria da eficiência do uso da terra e a redução dos custos de construção.

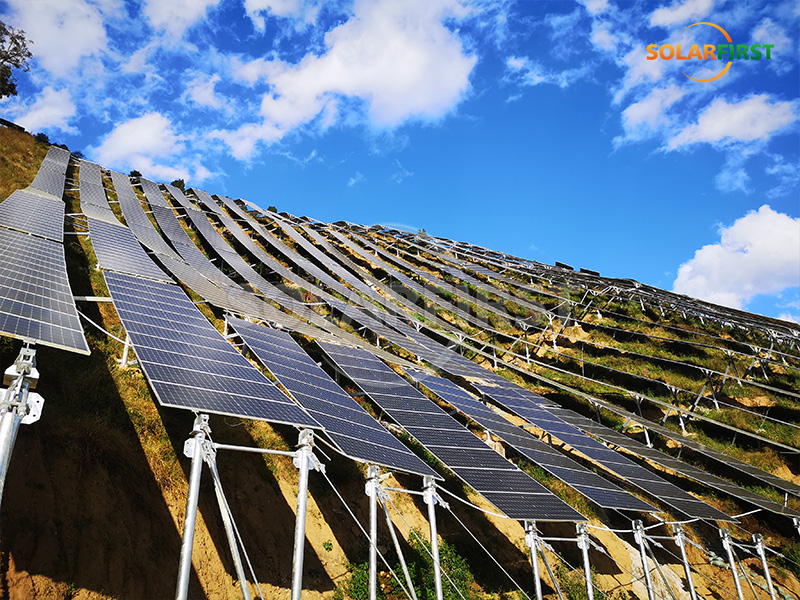

Referência do Projeto Solar First
