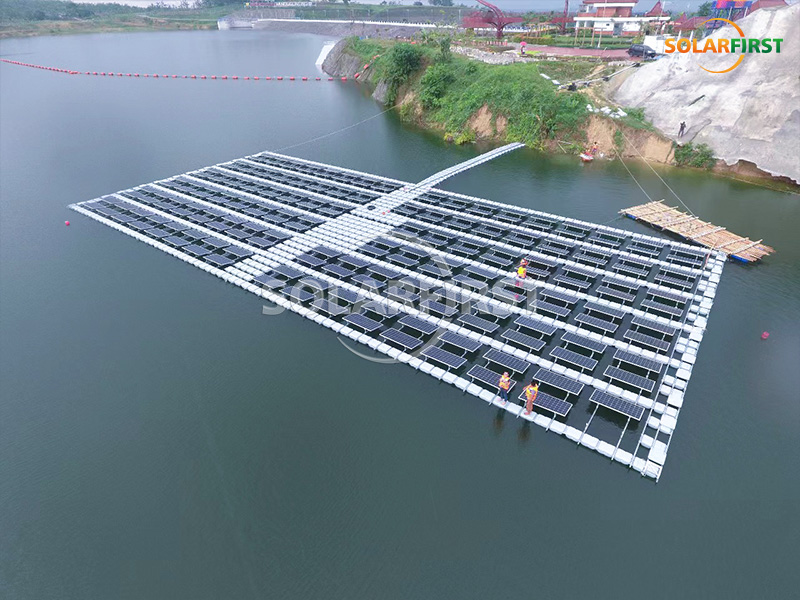

O sistema fotovoltaico flutuante da série TGW02 foi projetado principalmente para aplicações em usinas fotovoltaicas flutuantes, utilizando uma estrutura flutuante modular para suportar os módulos fotovoltaicos. O design do sistema equilibra a eficiência de instalação com a adaptabilidade a diferentes ambientes aquáticos, tornando-o adequado para lagos, reservatórios, minas e algumas áreas costeiras. Sua conexão flexível ajuda a mitigar o impacto das flutuações da superfície da água sobre a estrutura, proporcionando uma solução flutuante viável para projetos fotovoltaicos de diversos portes.
Descrição do produto
O sistema fotovoltaico flutuante da série TGW02 utiliza uma boia principal posicionada sob cada módulo individual como unidade básica, resultando em uma distribuição de flutuabilidade relativamente uniforme. O canal de acesso para manutenção tem pelo menos 425 mm de largura, proporcionando amplo espaço para inspeções diárias. Parafusos de plástico conectam os canais, conferindo ao conjunto um grau de flexibilidade para se adaptar às variações do nível da água e às ondas. Para a passagem de cabos elétricos, os canais podem ser dispostos de forma flexível nas direções norte-sul ou leste-oeste para acomodar diferentes configurações de usinas. O sistema de ancoragem suporta diversos métodos, incluindo âncoras de estacas em terra, âncoras de blocos de concreto e âncoras subaquáticas, permitindo a seleção com base nas condições geológicas específicas da área aquática.

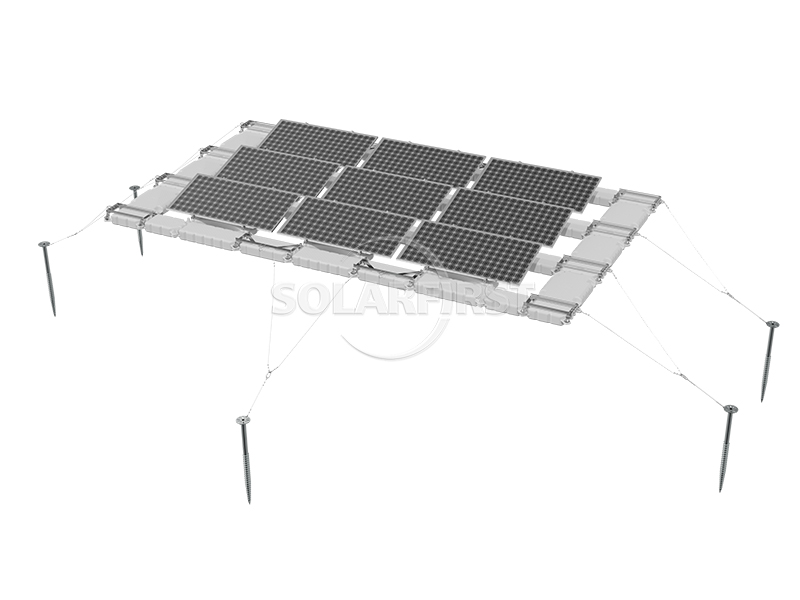

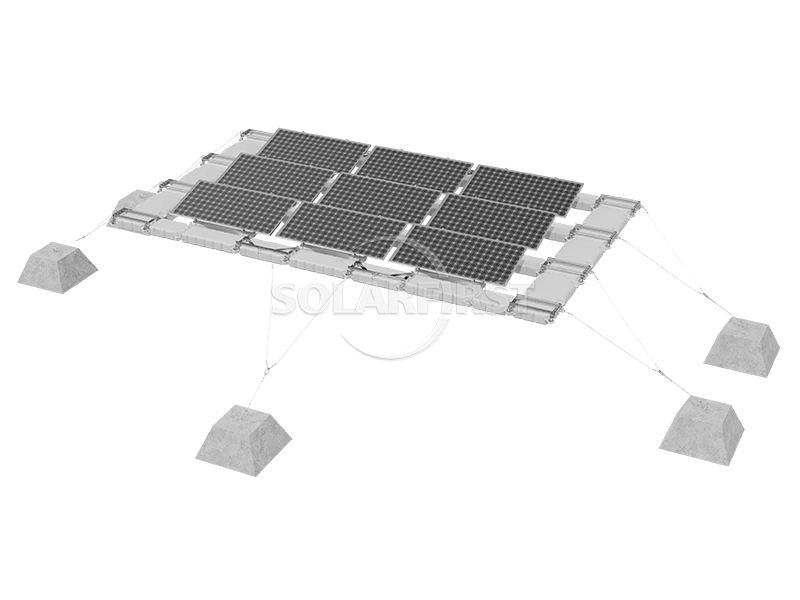

Sistema de ancoragem

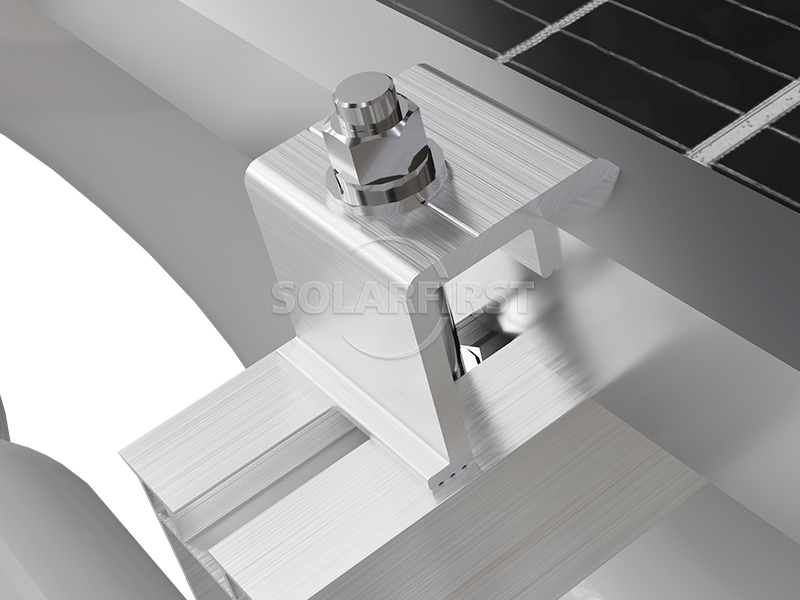

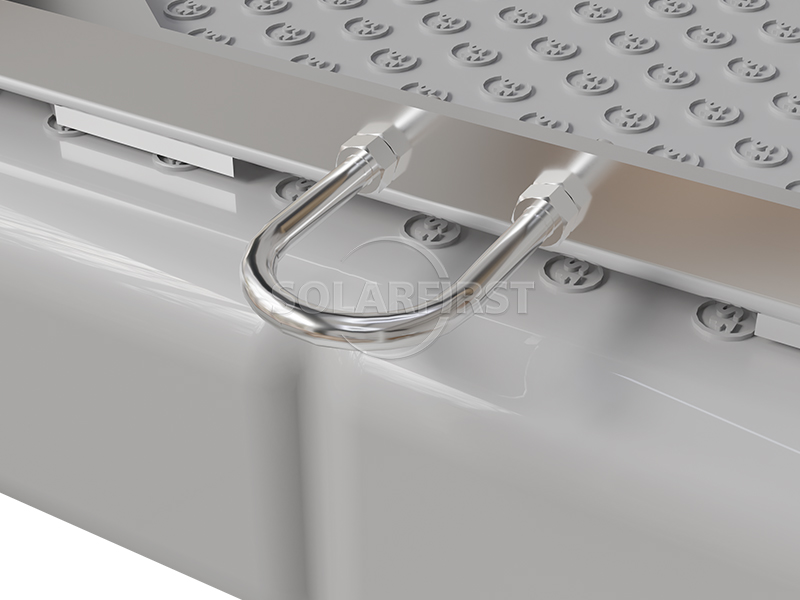

Componentes do produto
Vantagem
▪ Eficiência de instalação: Um menor número de componentes estruturais de suporte dianteiros e traseiros, bem como um menor número de parafusos de fixação, resultam em um processo de construção relativamente simplificado.
▪ Layout flexível: O espaçamento ajustável dos componentes permite atender às necessidades de ângulo em diferentes latitudes; o layout pode acompanhar o terreno natural, facilitando uma maior densidade de instalação.
▪ Deslocamento seguro: A largura de acesso para manutenção ≥ 425 mm proporciona proteção básica à passagem de pessoal.

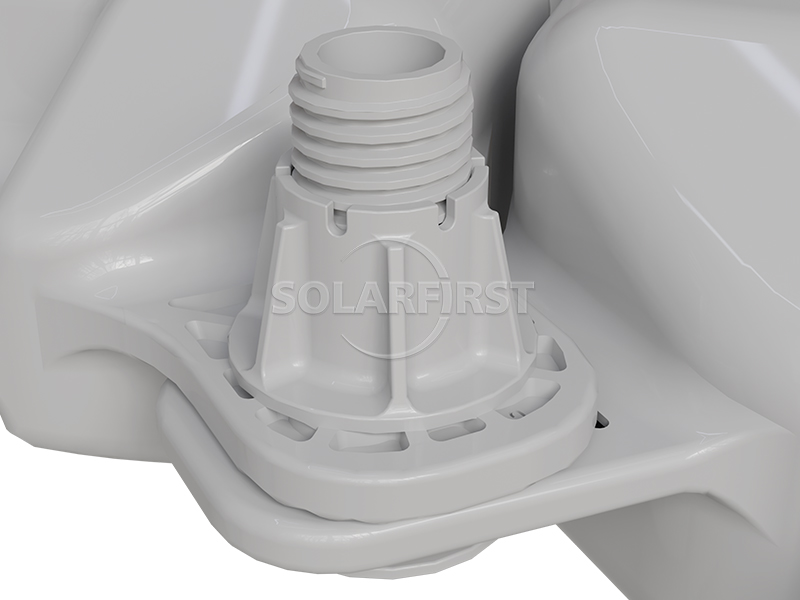

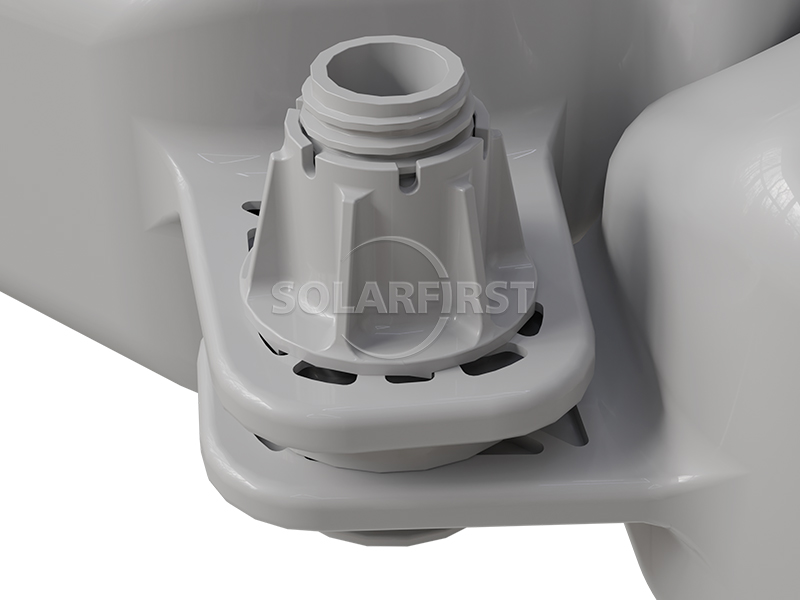

▪ Adaptabilidade à flutuação: A estrutura flexível com conexões de parafusos de plástico pode deformar-se até certo ponto com as flutuações da superfície da água, reduzindo o risco de danos por rigidez.
▪ Força do Corpo Flutuante: Os testes da SGS não demonstraram danos ou deformações significativas na estrutura geral sob condições de velocidade do vento de 42 m/s, atendendo aos requisitos comuns de carga de vento.
▪ Cabeamento prático: O roteamento dos cabos pode ser selecionado de forma flexível (norte-sul ou leste-oeste) para se adaptar a diversos layouts.
▪ Múltiplas opções de ancoragem: São fornecidos três métodos de ancoragem para diferentes condições geológicas da água, facilitando a adaptação do projeto.
Parâmetros
| Instalação | Superfície da água |
| Métodos de ancoragem | Âncoras de estaca em terra/âncoras de estaca subaquáticas/âncoras de bloco de concreto |
| Altura da Onda Sueface | ≤0,5m |
| Taxa de fluxo de superfície | ≤0,5 m/s |
| Carga de vento | até 60 m/s |
| Carga de neve | 0,5 kN/m² |
| Ângulo de inclinação | 5°, 10°, 15° |
| Padrões | GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017 |
| Material | HDPE, Alumínio Anodizado AL6005-T5, Aço Inoxidável SUS304 |
| Garantia | Garantia de 10 anos |
Cenários aplicáveis
▪ Lagos e reservatórios interiores
▪ Tanques de aquicultura (complementares à pesca solar)
▪ Cavas de mineração em áreas de subsidência da mineração de carvão
▪ Lagoas de oxidação em estações de tratamento de águas residuais
▪ Áreas de terra ou água salino-alcalinas
▪ Áreas costeiras (as condições de corrosão precisam ser avaliadas)
Observações importantes:
▪ O método de ancoragem deve ser projetado e selecionado por profissionais com base na profundidade específica da água, no sedimento do fundo e nas condições de velocidade da corrente.
▪ Para uso em ambientes costeiros ou com alta concentração de névoa salina, recomenda-se avaliar adicionalmente as medidas de proteção contra corrosão para conectores e parafusos metálicos.
▪ O afrouxamento das conexões de parafusos de plástico sob ação prolongada das ondas deve ser incluído nos itens de inspeção regulares.
▪ Quando a superfície da boia estiver escorregadia, as medidas antiderrapantes necessárias devem ser tomadas.
▪ A configuração final do espaçamento e dos ângulos dos componentes deve ser verificada em conjunto com as condições reais de irradiação e latitude do local do projeto.
Resumo
Este sistema flutuante utiliza uma plataforma principal com conexões flexíveis como estrutura central, proporcionando diversas opções de ângulo, configuração e ancoragem, ao mesmo tempo que garante flutuabilidade básica e largura suficiente para a passagem de pessoas. Seu processo de instalação é relativamente simples e adaptável a terrenos aquáticos complexos. A capacidade de suportar cargas de vento, verificada por terceiros, torna-o uma referência viável para aplicações em áreas com velocidades de vento normais. Em suma, o sistema é adequado para diversos ambientes aquáticos não extremos e pode servir como uma solução técnica confiável para projetos fotovoltaicos flutuantes.

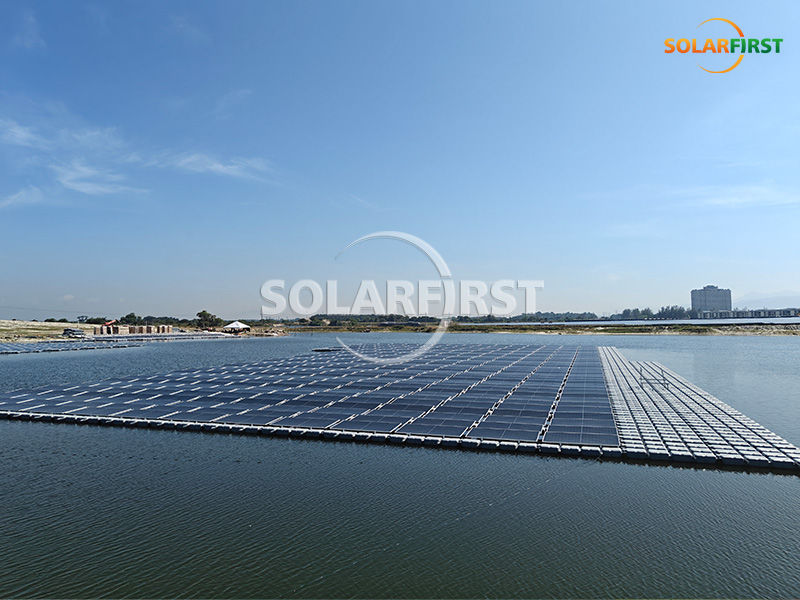

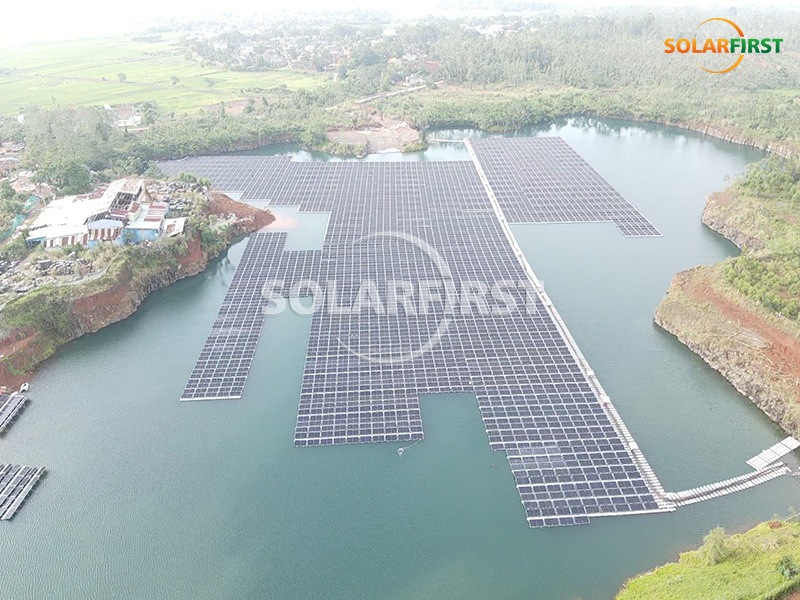

Referência do Projeto Solar First
