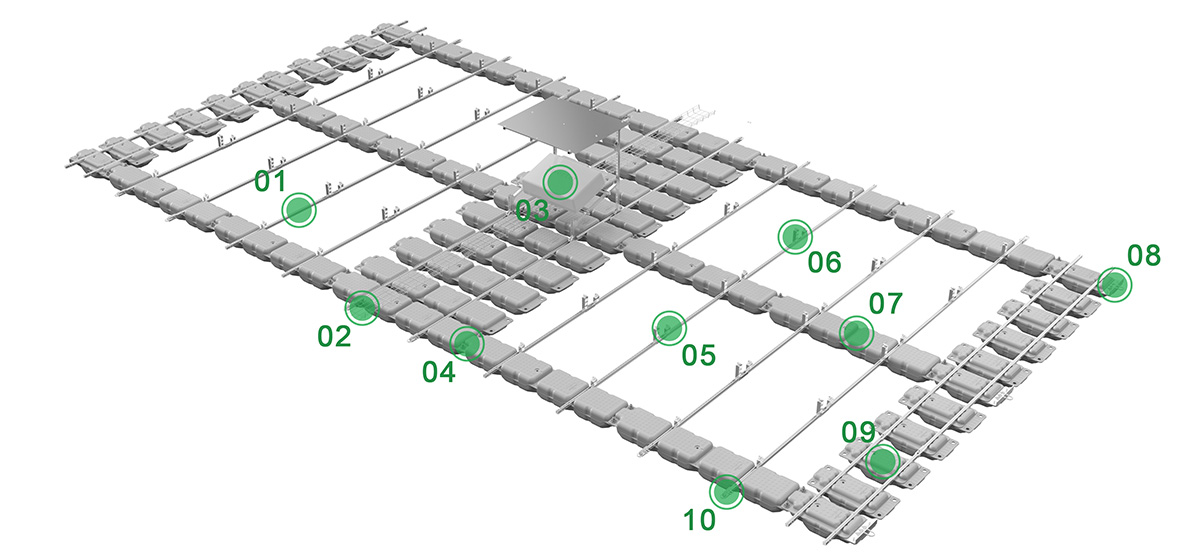

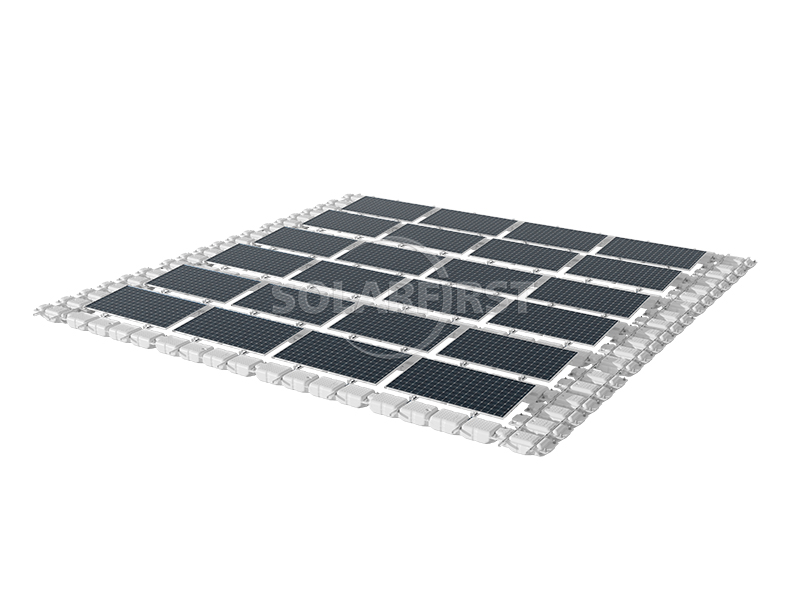

Sistema de montagem flutuante para sistema fotovoltaico - Série TGW03

I. Características de construção convenientes

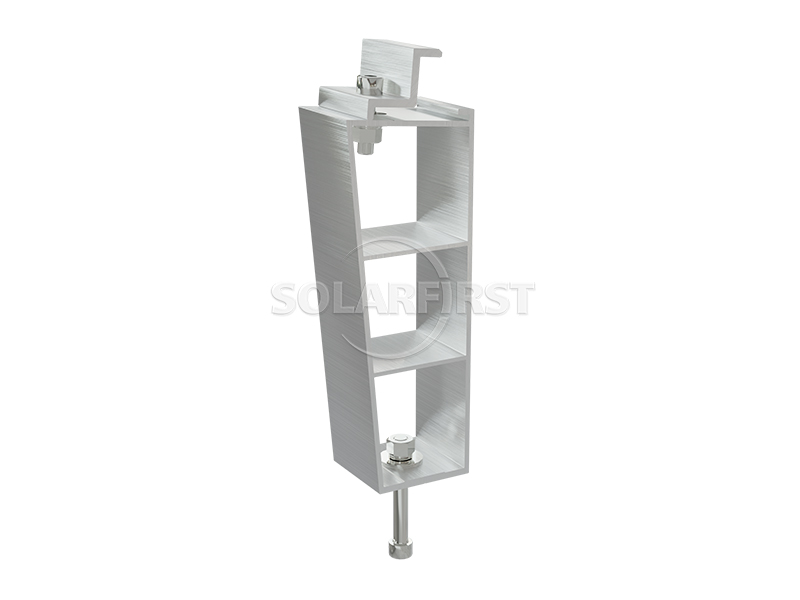

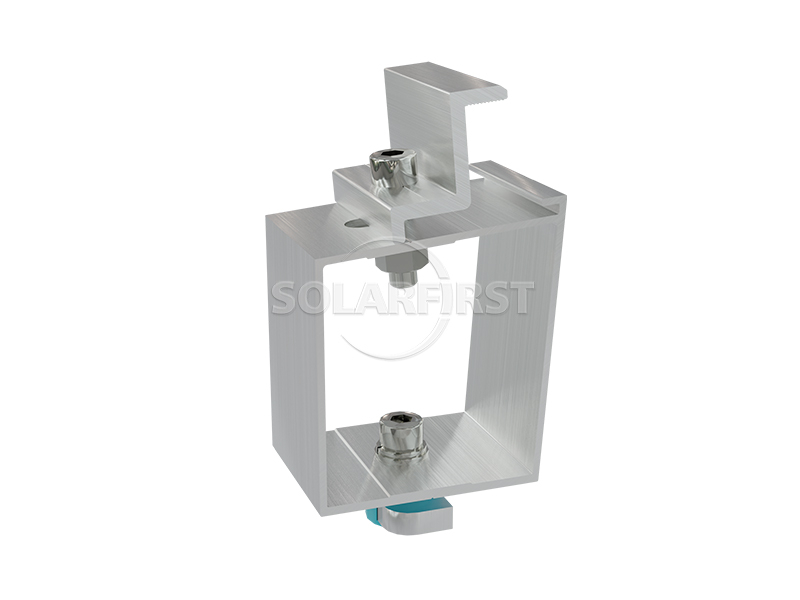

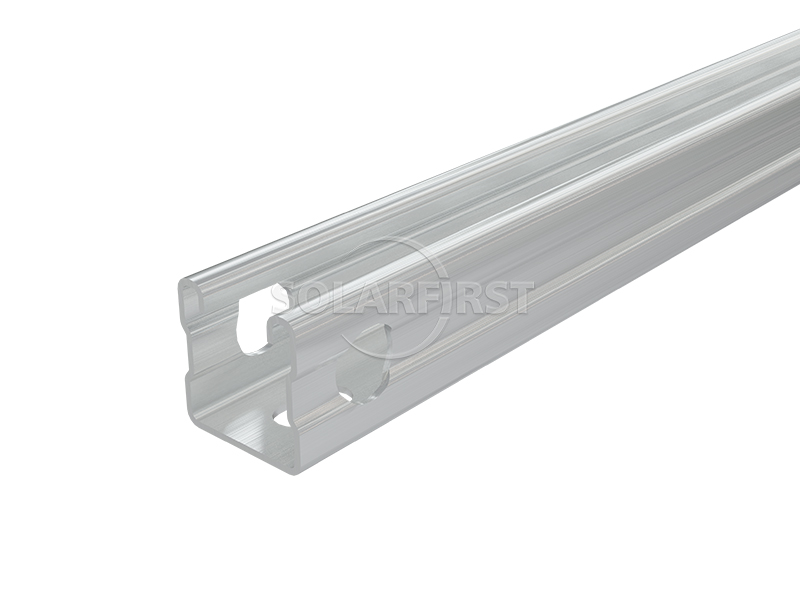

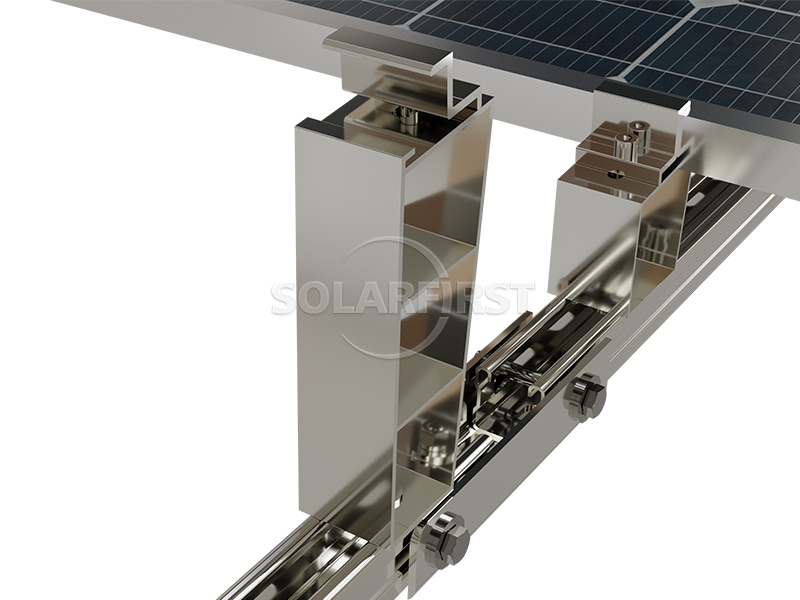

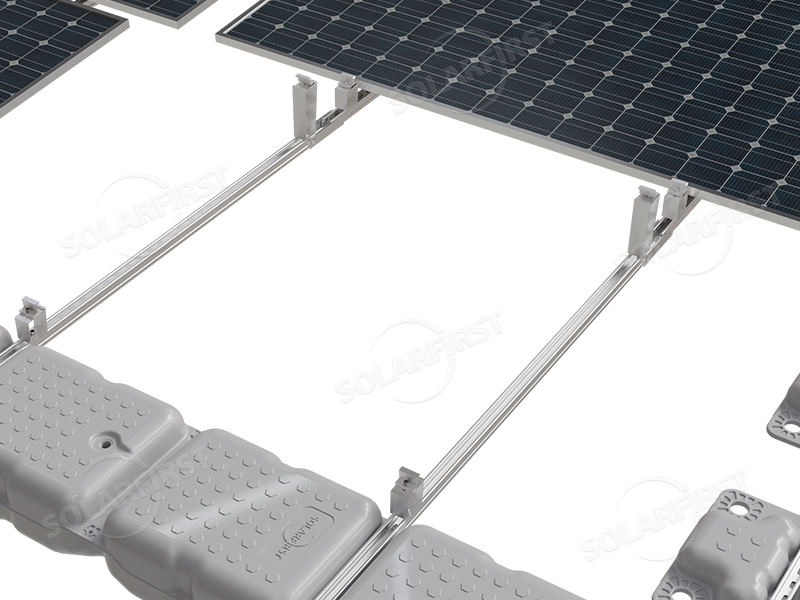

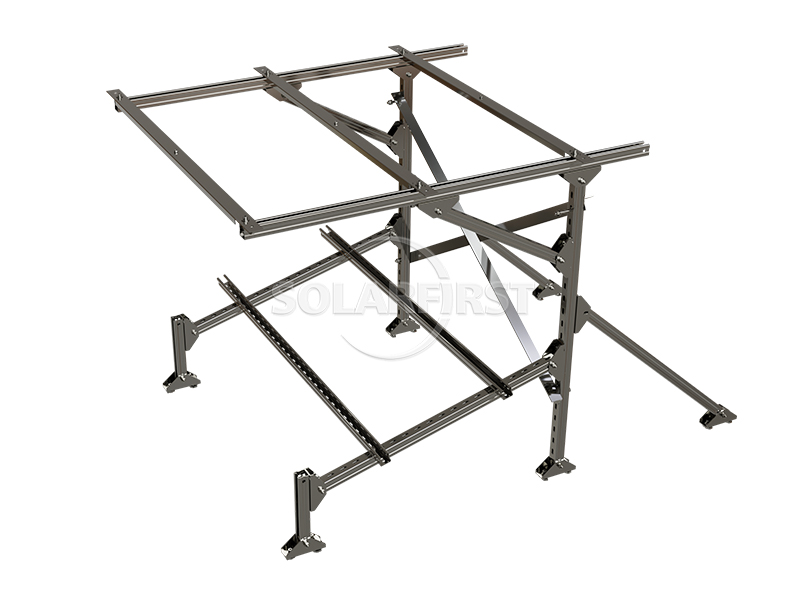

• • Alta eficiência de instalação: O projeto do trilho guia e da estrutura de suporte dianteira/traseira é relativamente simples, o processo de instalação é claro e as operações de construção são convenientes, o que pode reduzir o ciclo de operação no local em certa medida.

• • Ajuste flexível do layout: O espaçamento entre os módulos fotovoltaicos pode ser ajustado de forma adaptativa de acordo com as necessidades reais de diferentes latitudes e ângulos de inclinação da instalação, o que é benéfico para melhorar a eficiência de captação de luz dos módulos fotovoltaicos.

II. Adaptabilidade do Sistema

• • Ângulo de instalação ajustável: O ângulo de inclinação de instalação do módulo permite ajustes entre 0° e 15°, o que facilita a adaptação às condições de irradiação de diferentes regiões.

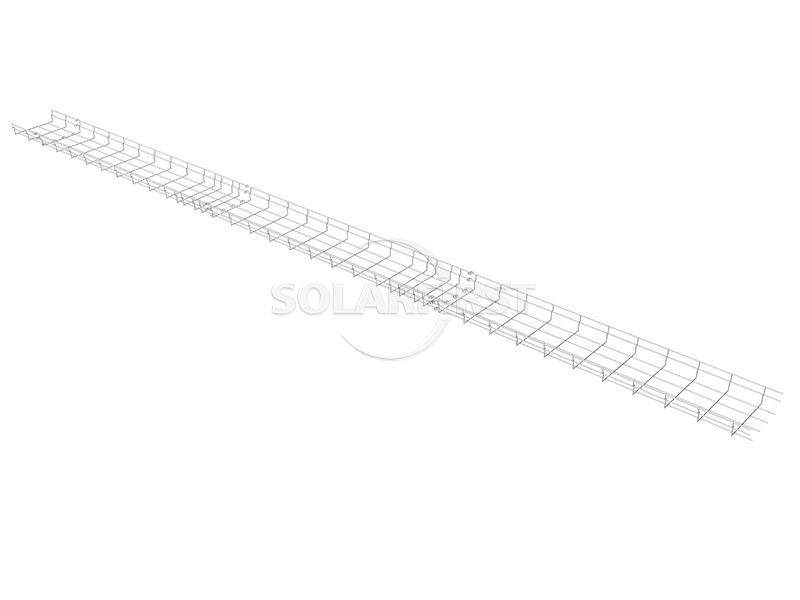

• • Métodos de cabeamento flexíveis: Os canais de cabos podem ser instalados de forma flexível na direção norte-sul ou leste-oeste, de acordo com o layout do local, adaptando-se às necessidades de roteamento de cabos de diferentes locais.

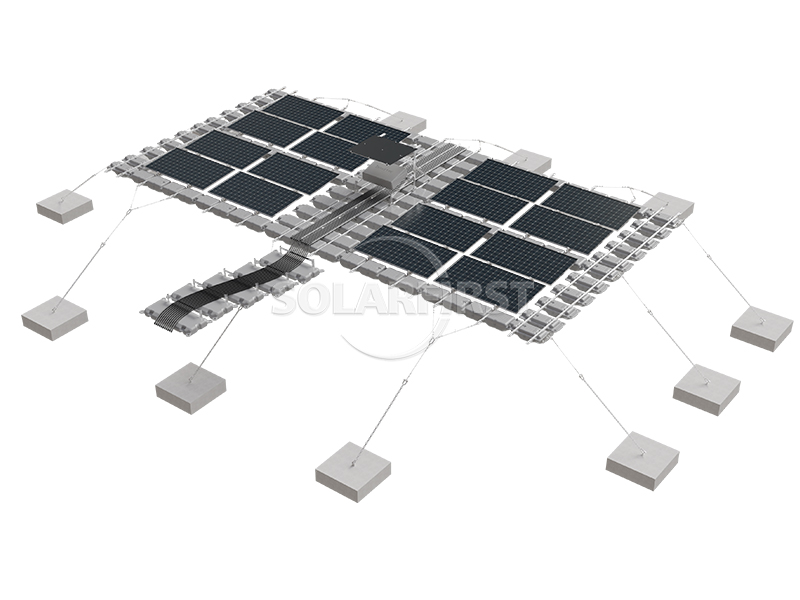

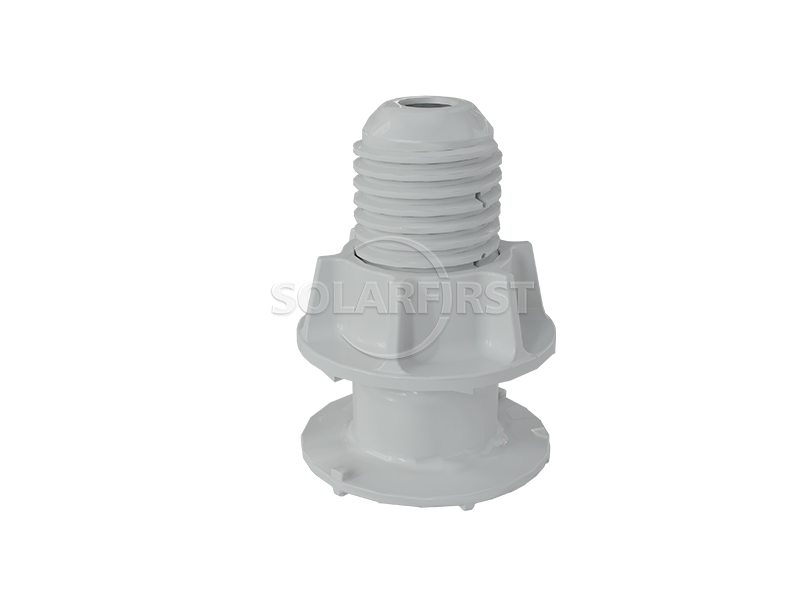

• • Métodos de ancoragem diversificados: Suporta múltiplos esquemas de ancoragem, como ancoragem com estacas em terra, ancoragem com estacas subaquáticas e ancoragem com blocos de concreto, podendo se adaptar a diferentes condições geológicas no fundo de diferentes corpos d'água.

III. Vantagens de desempenho em segurança

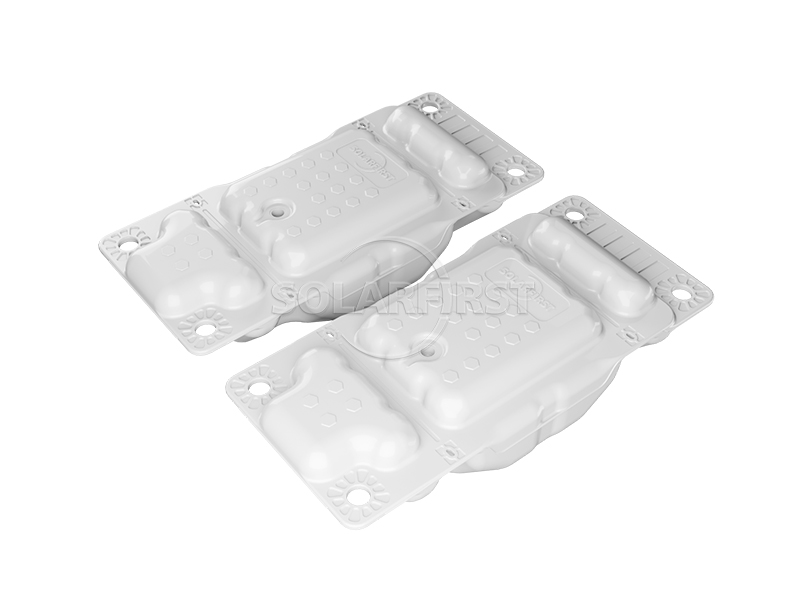

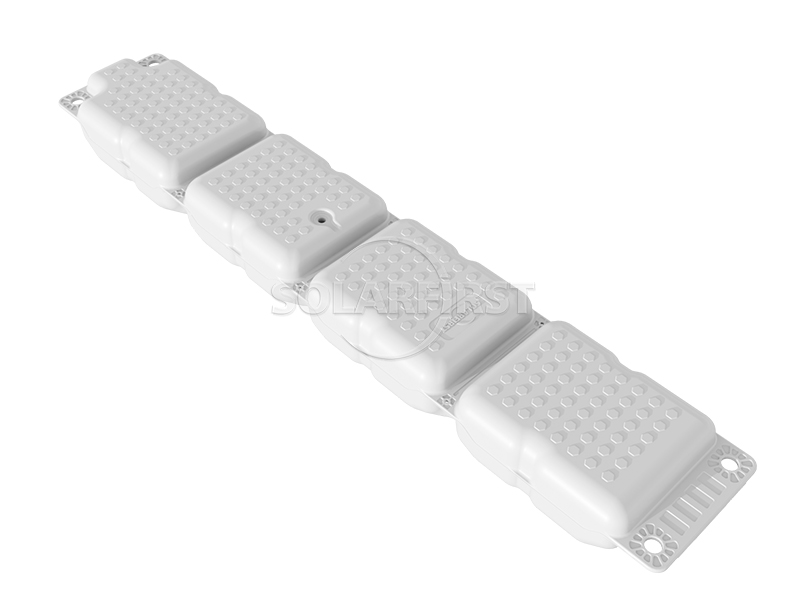

• • Projeto de Segurança para Operação e Manutenção: A largura da passagem para operação e manutenção não é inferior a 460 mm, e a flutuabilidade por unidade de área do corpo flutuante é superior a 198 kg/m². O projeto de sobreposição entre as passagens de operação e manutenção ajuda a transferir a flutuabilidade de forma estável, proporcionando um certo grau de segurança para o pessoal de operação e manutenção.

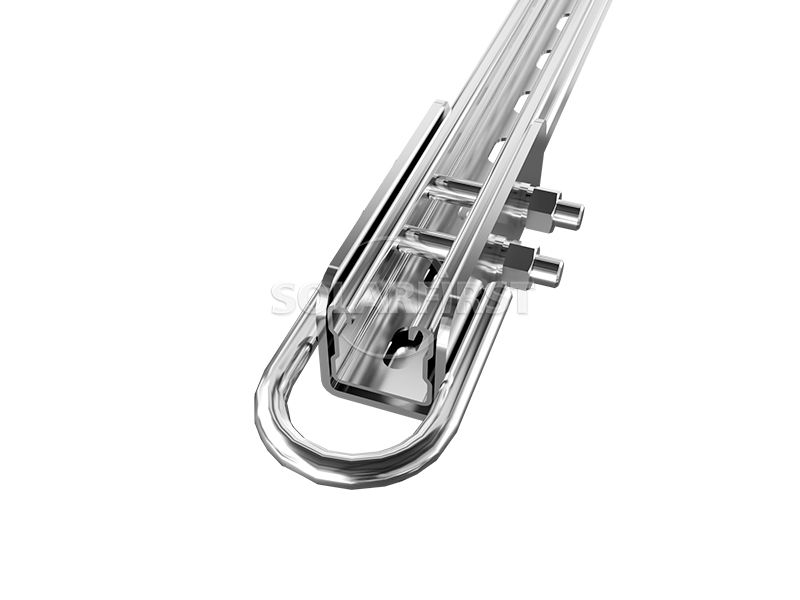

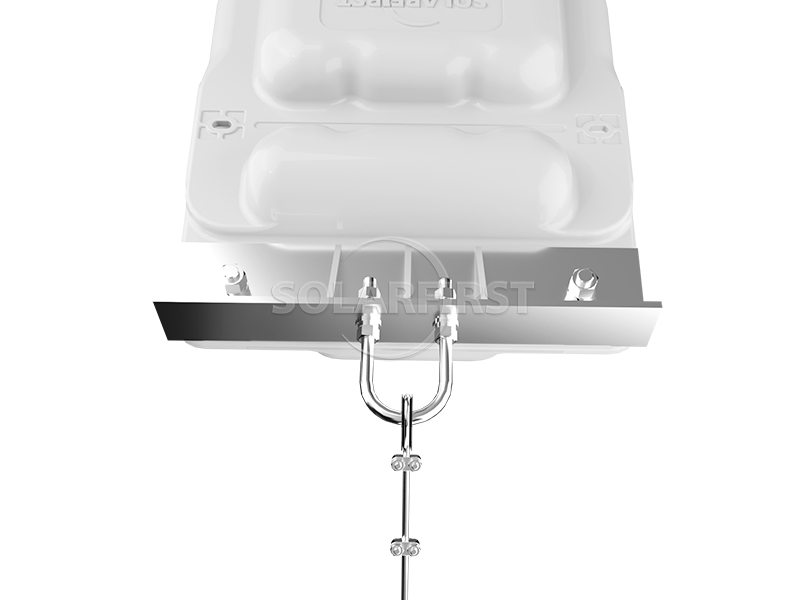

• • Projeto de alívio de carga: Os conectores de aço em forma de U adotam uma estrutura articulada, que pode liberar um certo grau de força sob cargas ambientais, como vento e ondas, contribuindo positivamente para a estabilidade geral do sistema.

• • Resistência ao vento: Testado pela organização independente SGS, sob condições específicas, o sistema demonstrou suportar ventos de até 50 m/s. A resistência geral da estrutura flutuante é satisfatória, sem danos ou deformações significativas observadas durante o teste.

• • Testes e Certificação Abrangentes: O produto possui um relatório completo de testes de flutuabilidade, abrangendo múltiplos aspectos, como testes de flutuabilidade, testes em túnel de vento, testes de carga concentrada na superfície, resistência a fissuras ambientais, testes de densidade e testes de resistência à corrosão química, fornecendo uma base para a confiabilidade do produto.

• • Vida útil projetada: O sistema foi projetado para uma vida útil de 25 anos e tem a capacidade de operar de forma estável por um longo período sob condições razoáveis ​​de operação e manutenção, atendendo às necessidades de projetos de longo prazo, como sistemas híbridos hidro-solares.

IV. Corpos d'água aplicáveis

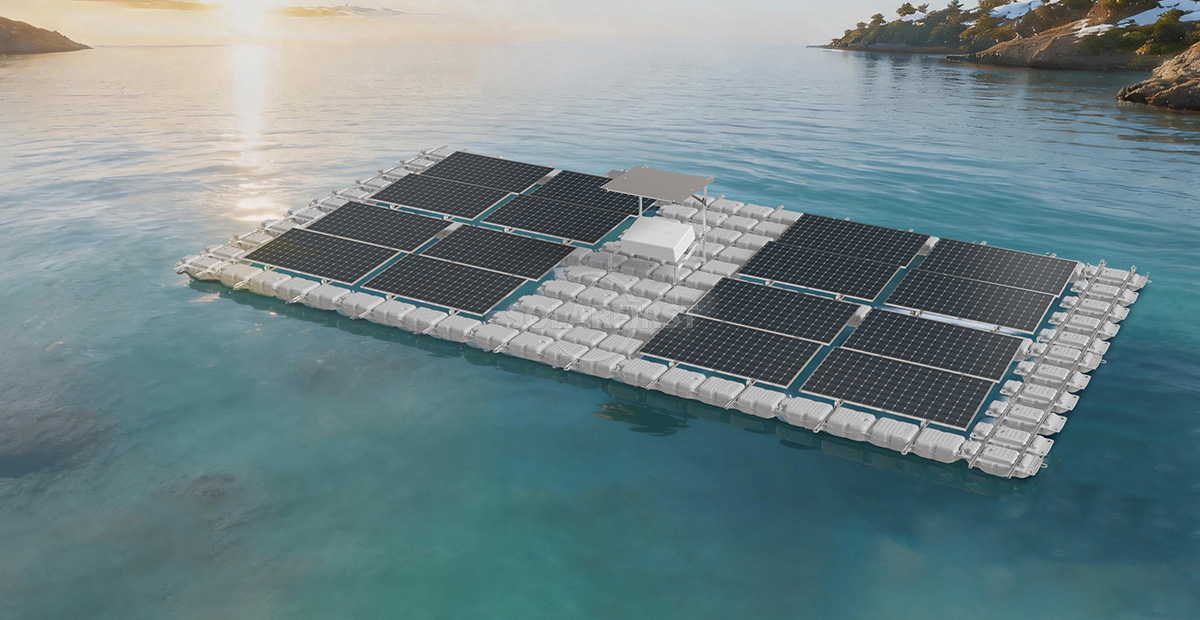

• • Pode ser amplamente aplicado em diversas superfícies aquáticas, como lagos, reservatórios, rios (trechos de fluxo lento) e áreas de subsidência de mineração. Possui certa adaptabilidade às condições de qualidade da água e às variações do nível da água, sendo altamente prático.

Parâmetros

Instalação	Superfície da água
Métodos de ancoragem	Âncoras de estaca em terra/âncoras de estaca subaquáticas/âncoras de bloco de concreto
Altura da Onda Sueface	≤0,5m
Taxa de fluxo de superfície	≤0,5 m/s
Carga de vento	até 60 m/s
Carga de neve	0,5 kN/m²
Ângulo de inclinação	5°, 10°, 15°
Padrões	GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017
Material	HDPE, alumínio anodizado AL6005-T5, aço inoxidável SUS304, aço revestido com zinco-alumínio-magnésio
Garantia	Garantia de 10 anos





Cenários aplicáveis

▪ Reservatórios e lagos: Áreas aquáticas não navegáveis ​​ou designadas como zonas de proteção de fontes de água potável, adequadas para a implementação de sistemas híbridos de geração de energia solar-peixe ou sistemas puramente fotovoltaicos.



▪ Rios e canais de fluxo lento: Trechos de rios com baixa velocidade de fluxo e níveis de água relativamente estáveis.



▪ Áreas de subsidência devido à mineração: Cavas de minas abandonadas com água acumulada, onde recursos naturais de difícil recuperação podem ser utilizados de forma eficaz.



▪ Estações de tratamento de águas residuais e tanques de aquicultura: Onde a função do corpo d'água não conflita com o propósito geral do mesmo, permitindo a utilização multifuncional do espaço.



Observações importantes:

▶ Requisitos para o levantamento preliminar:

É necessário um levantamento detalhado da profundidade da água, das flutuações do nível da água, da velocidade máxima do vento, da altura máxima das ondas, da carga de gelo (se aplicável) e da corrosividade da água. Esses dados servirão de base para o projeto de ancoragem e de estruturas flutuantes.



▶ O projeto de ancoragem requer avaliação especial:

O método de ancoragem e o esquema de amarração devem ser projetados por uma equipe técnica experiente, com base nas condições geológicas e hidrológicas, para evitar deriva ou colisão do sistema devido a falhas na ancoragem.



▶ Medidas anti-incrustantes:

A operação a longo prazo em águas quentes pode resultar em incrustações biológicas, como algas e crustáceos. Recomenda-se avaliar a necessidade de revestimentos anti-incrustantes adicionais ou de limpeza regular, com base nas condições da qualidade da água.



▶ Inspeção e manutenção regulares:

Isso inclui verificar a integridade da estrutura flutuante, o aperto das conexões, o desgaste do cabo de ancoragem e o isolamento da fiação elétrica. Recomenda-se um plano de manutenção trimestral ou anual.



▶ Resposta a condições climáticas extremas:

Em áreas propensas a eventos climáticos extremos, como tufões, fortes correntes convectivas e frio/congelamento extremo, a segurança do sistema sob cargas extremas deve ser avaliada. Reforços temporários ou ajustes na inclinação dos componentes podem ser necessários.



▶ Impacto ecológico e ambiental:

Sistemas fotovoltaicos flutuantes podem afetar a iluminação subaquática e o oxigênio dissolvido. Recomenda-se realizar uma avaliação de impacto ambiental prévia em águas ambientalmente sensíveis e instalar áreas de transmissão de luz ou equipamentos de oxigenação, conforme necessário.





Resumo

Os sistemas fotovoltaicos flutuantes oferecem uma solução tecnológica que combina a geração de energia fotovoltaica com o espaço aquático. Baseado em uma estrutura flutuante modular, este produto incorpora suportes ajustáveis, conectores articulados e diversos métodos de ancoragem, com projetos específicos para facilitar a instalação, a adaptabilidade do sistema e a segurança estrutural. Testes de terceiros comprovaram sua boa resistência ao vento e potencial operacional de longo prazo em condições típicas de operação. É adequado para diversos cursos d'água não navegáveis, como lagos, reservatórios e áreas de subsidência decorrentes da mineração de carvão. No entanto, em aplicações práticas de engenharia, o projeto personalizado e a manutenção regular, baseados em condições hidrológicas, geológicas e meteorológicas específicas, são necessários para garantir a estabilidade e a segurança do sistema ao longo de todo o seu ciclo de vida.
