Estrutura de montagem flexível de dupla camada

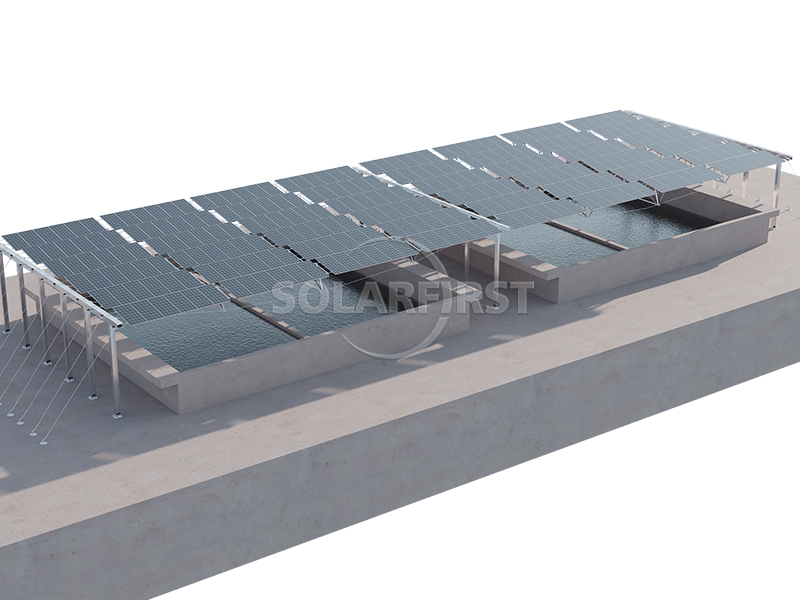

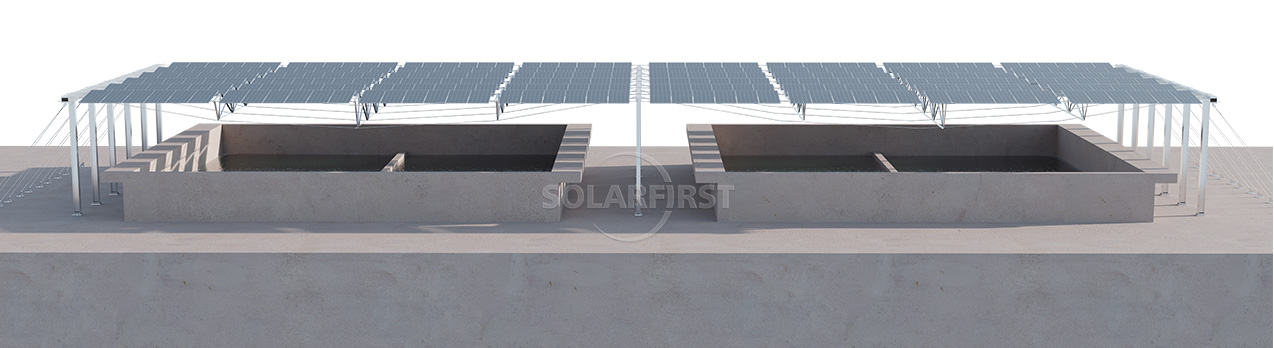

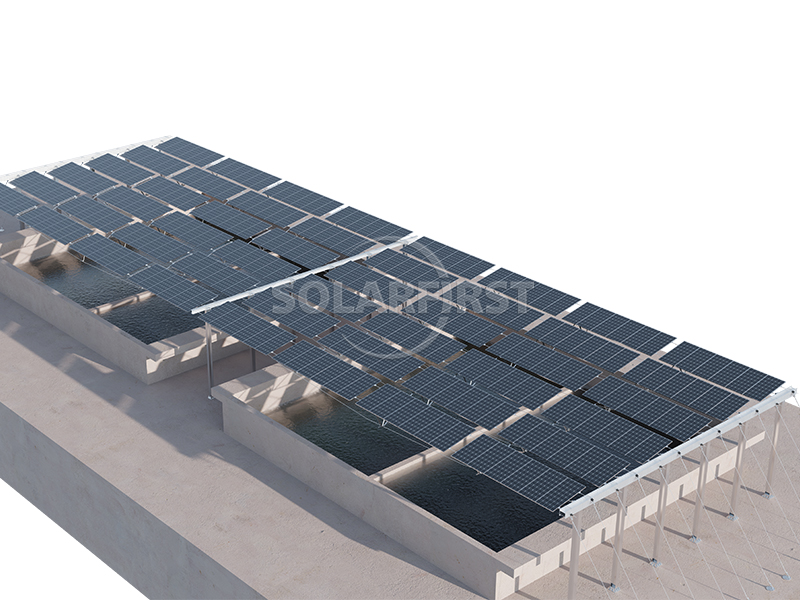

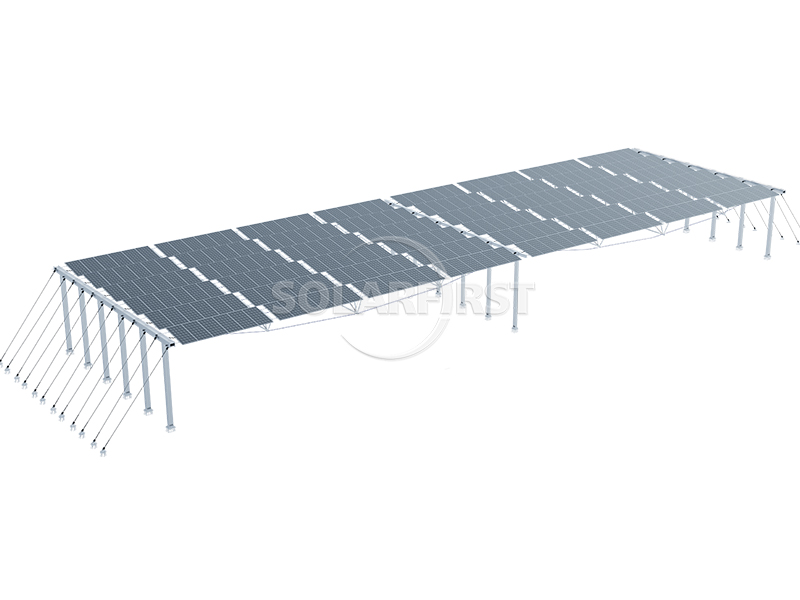

O sistema de suporte fotovoltaico flexível de dupla camada com cabos estaiados utiliza uma estrutura de treliça de cabos superior e inferior, formando uma rede de cabos de dupla camada que suporta e estabiliza a estrutura por meio de fios de aço protendidos. Isso permite vãos maiores (tipicamente de 30 a 40 metros) e maior altura livre (geralmente inferior a 8 metros). Comparado aos suportes fixos convencionais, o uso da fundação pode ser reduzido (os dados indicam aproximadamente 55%, mas os valores reais variam dependendo do projeto), tornando-o adequado para projetos fotovoltaicos que exigem menor perturbação do solo ou melhor aproveitamento da terra. Projetado principalmente para estações de tratamento de efluentes, integração fotovoltaica na agricultura e integração fotovoltaica na piscicultura, ele se adapta a diversos tipos de terreno, incluindo montanhas, colinas, planícies, desertos e áreas costeiras.

Detalhes do produto

Descrição do produto

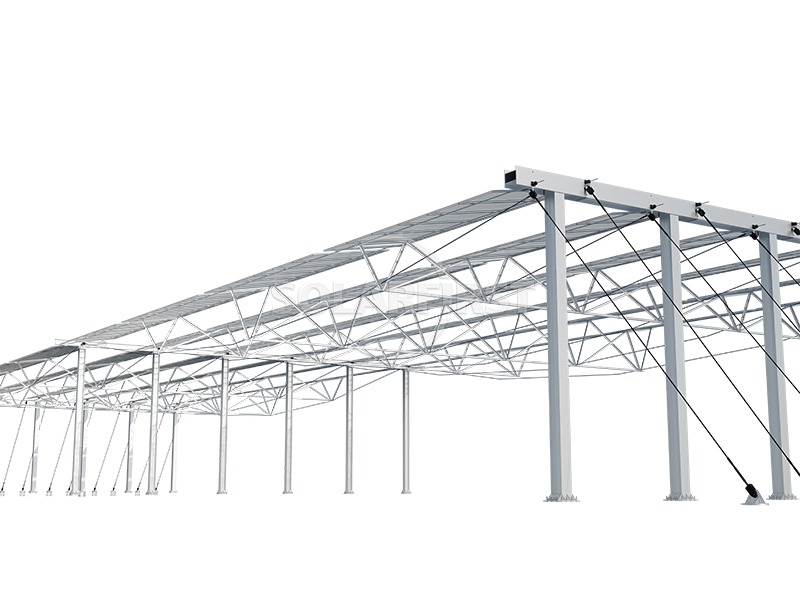

Do ponto de vista técnico, o sistema de suporte flexível de cabos de dupla camada forma um sistema espacial estável de sustentação de forças através das hastes ou cabos entre as camadas superior e inferior, permitindo que o conjunto de componentes alcance boa rigidez à resistência ao vento e coordenação de deformações. A camada superior de cabos suporta principalmente a carga vertical, enquanto a camada inferior fornece pré-tensão reversa e estabilização, limitando conjuntamente a amplitude de deslocamento sob cargas dinâmicas, como vento e neve. Essa estrutura exige alta precisão no tensionamento e ancoragem durante a construção, mas, após a conclusão, proporciona um plano de instalação dos componentes relativamente regular. Os componentes podem ser dispostos horizontal ou verticalmente, com o ângulo de fixação geralmente não excedendo 20°, e podem ser personalizados dentro de uma faixa limitada de acordo com os requisitos do projeto.

Componentes do produto

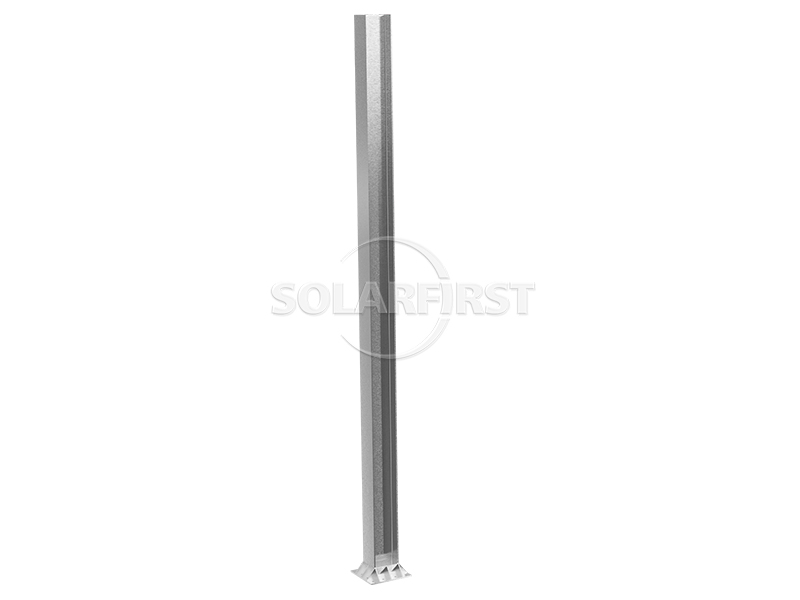

01 Coluna Lateral

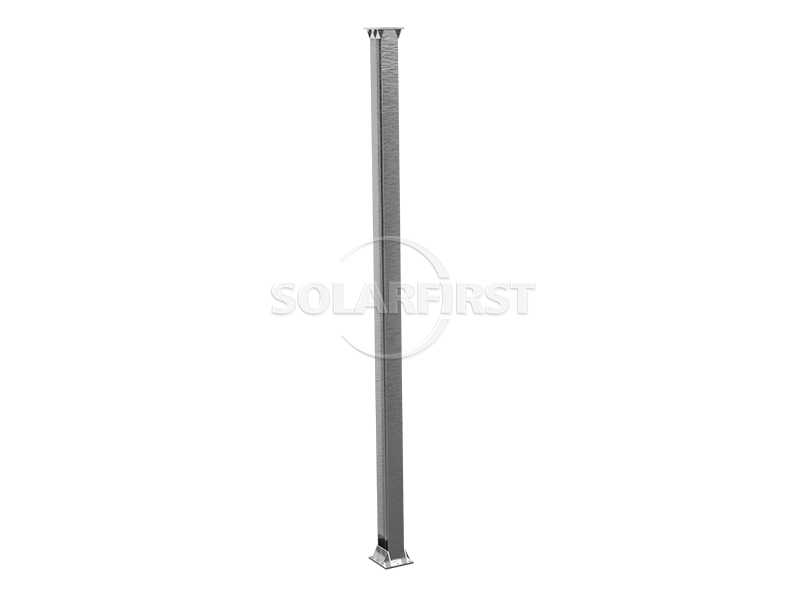

02 Coluna do Meio
03 Suporte Traseiro

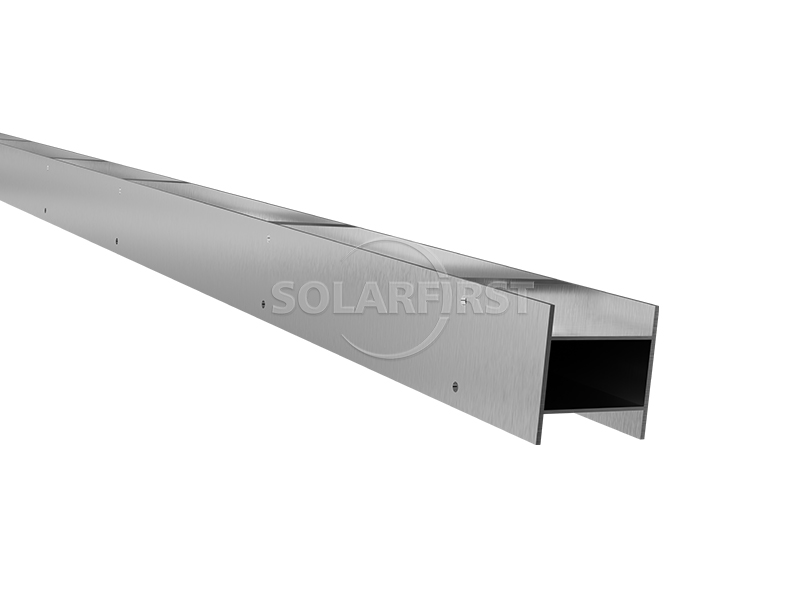

04 Viga

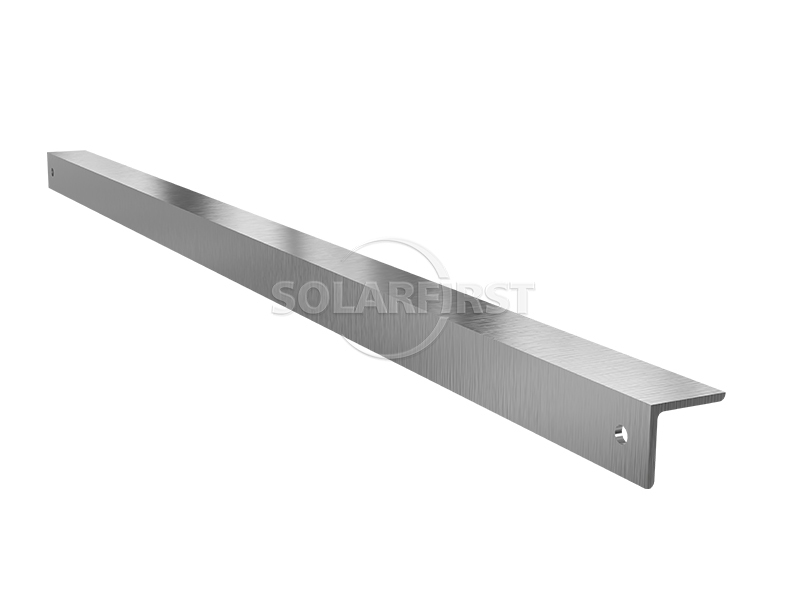

05 Viga Inclinada

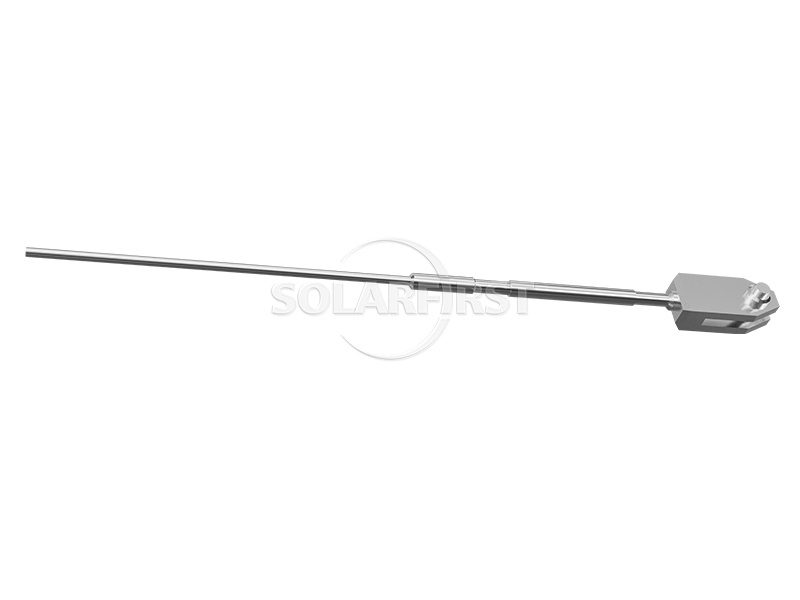

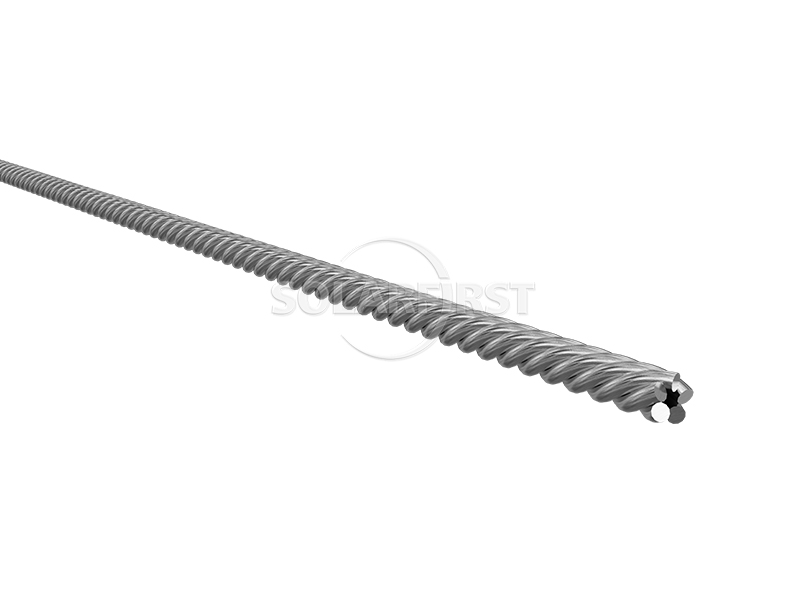

06 Cabos

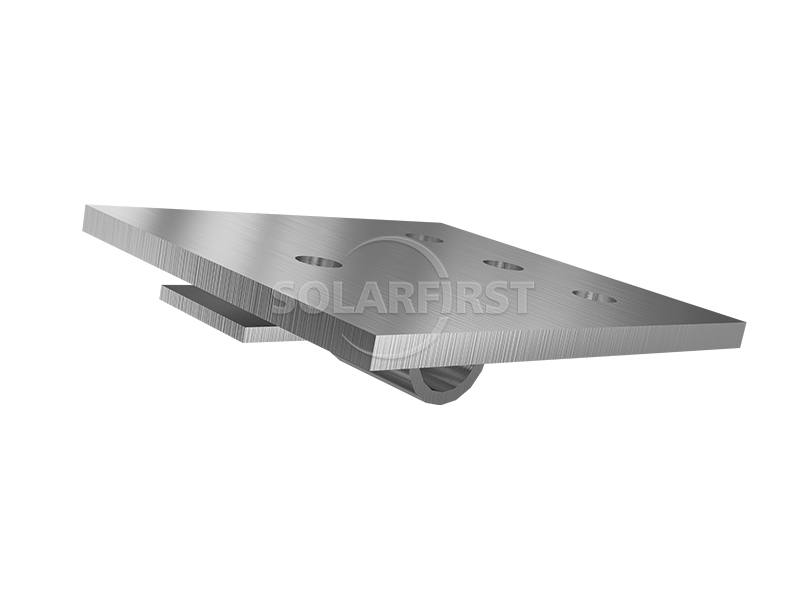

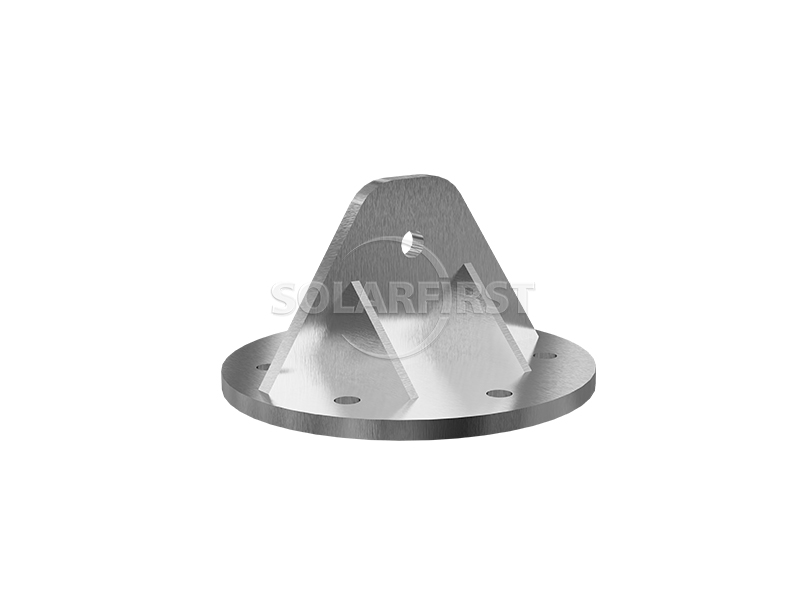

07 Base
08 Vigas Inferiores

Vantagem

▶ Requer relativamente menos conhecimento básico:

Para a mesma capacidade, o número de fundações pode ser reduzido em aproximadamente 55% em comparação com os suportes fixos convencionais (o número exato depende do projeto e do terreno).

▶ Grande vão e altura livre elevada:

Oferece amplo espaço para plantio agrícola, aquicultura ou passagem de equipamentos por baixo.

▶ Forte capacidade de adaptação ao terreno:

Adaptável a montanhas, colinas, planícies, desertos e áreas costeiras.

▶ Excelente resistência ao vento:

A estrutura de treliça de cabos de dupla camada ajuda a melhorar a rigidez geral; o sistema está equipado com tirantes estabilizadores norte-sul e cabos resistentes ao vento, aumentando ainda mais a estabilidade.

▶ Diversas opções de proteção contra corrosão:

Cabos de aço galvanizados a quente, de zinco-alumínio-magnésio e com diferentes espessuras de camada de zinco podem ser selecionados de acordo com o nível de corrosão ambiental.

▶ Relação custo-benefício:

O investimento inicial pode ser maior do que o de soluções convencionais, mas, considerando a estabilidade a longo prazo e a eficiência no uso da terra, pode oferecer uma melhor relação custo-benefício..

Parâmetros

Tipo base	PHC/Estaca moldada in loco
Matriz de módulos	Paisagem/Retrato
Fixação do módulo	Parafusos/Braçadeiras
Ângulo	≤20° (personalizável)
Temperatura ambiente	-20°C a 60°C
Material	Q235B/Q355B/Q420/etc.
Cabo de aço	Cabos de aço galvanizado pré-esforçados de alta resistência e baixa relaxação
Dispositivo de ancoragem	Âncora de aperto/Âncora de clipe (com dispositivo de travamento)
Revestimento	Fixador galvanizado >45 μm; Estrutura galvanizada >65 μm; Zinco, alumínio e magnésio, dupla face, peso >275g/m; Peso da camada de zinco por unidade de área do cabo de aço: 190g/m~350g/m.

Cenários aplicáveis

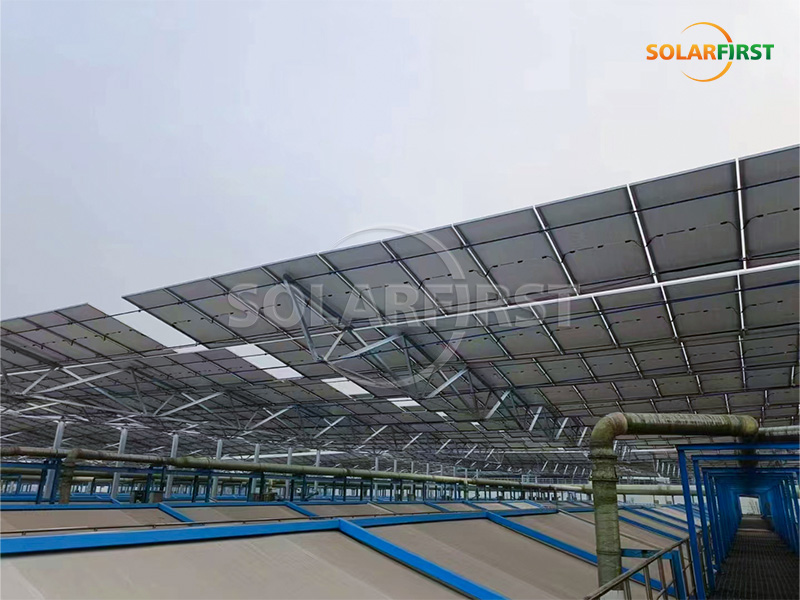

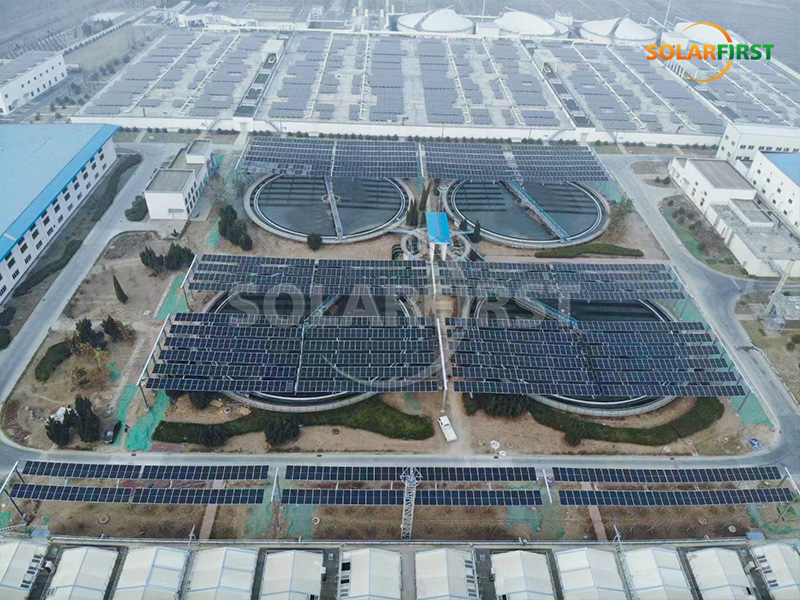

▪ Estação de tratamento de águas residuais (utiliza o espaço acima do reservatório de água, minimizando a interrupção da operação e da manutenção)

▪ Sistema híbrido agrícola-solar (pé direito alto e grande vão, facilitando o acesso de máquinas e a iluminação natural)

▪ Sistema híbrido de aquicultura e energia solar (minimiza a área de cobertura de água, deixando espaço para a aquicultura)

▪ Áreas montanhosas/acidentadas (menos fundações, reduzindo a escavação)

▪ Planícies/desertos/áreas costeiras (soluções de proteção contra corrosão e resistência ao vento podem ser combinadas e selecionadas)

▪ Projetos em ambientes com ventos fortes ou com requisitos rigorosos de deformação

Observações importantes:

▶ Requisitos de alta precisão na construção:

O tensionamento e a ancoragem devem ser realizados de acordo com o valor de pré-tensão do projeto. Recomenda-se que essa tarefa seja executada por pessoal experiente em andaimes flexíveis.

▶ Inspeção regular dos fixadores dos componentes:

Parafusos e braçadeiras podem se soltar devido à vibração do vento; isso deve ser incluído no plano de manutenção.

▶ A seleção da proteção contra corrosão deve ser adequada ao ambiente:

Em áreas costeiras com alta umidade e alta concentração de maresia, recomenda-se o uso de revestimentos com maior teor de zinco ou ligas de zinco-alumínio-magnésio.

▶ Considere a consistência da tensão nos componentes para grandes vãos:

Avalie o impacto da deformação do cabo na estrutura; adicione suportes intermediários ou ajuste o esquema de tensionamento, se necessário.

▶ Personalização de ângulo limitada:

Os ângulos fixos são geralmente ≤20°; ângulos que excedam esse valor requerem avaliação separada.

Recomendações de seleção (camada única vs. camada dupla)

▪ Estrutura flexível de camada única: Adequada para projetos com requisitos de vão reduzido e cargas de vento leves.

▪ Estrutura flexível de dupla camada: Mais adequada para projetos com maiores exigências de estabilidade, resistência ao vento e aproveitamento do espaço subjacente.

▪ Antes de tomar uma decisão, é necessário realizar um levantamento detalhado do local, a verificação dos dados dos testes em túnel de vento e uma análise completa de custo-benefício do ciclo de vida.

Certificações e Registros de Segurança

Os sistemas de suspensão pré-esforçados da Solar First foram certificados nos testes em túnel de vento da CPP e da RWDI. Os resultados dos testes mostram que, sob condições específicas de projeto, eles podem suportar cargas de vento equivalentes a velocidades relativamente altas (como um tufão de categoria 15). A resistência real ao vento precisa ser determinada de forma abrangente, levando em consideração a pressão do vento, o terreno e a qualidade da construção no local do projeto.

A empresa possui uma equipe profissional de P&D e um laboratório para otimizar continuamente o desempenho estrutural do produto.

Resumo

Os suportes flexíveis estaiados de dupla camada para painéis fotovoltaicos (PV) oferecem uma solução viável para reduzir as necessidades de fundação, permitindo vãos maiores e alturas livres mais elevadas. Sua estrutura de treliça de cabos de dupla camada contribui para a rigidez contra o vento e o controle de deformações, mas também impõe requisitos mais detalhados de projeto, instalação, operação e manutenção. O produto é adequado para diversos tipos de terreno, apresentando características estruturais particularmente distintas em projetos de uso misto que envolvem terra ou água. Os usuários devem realizar uma avaliação abrangente considerando o terreno específico, o vão, a altura livre, os requisitos de resistência à corrosão e as capacidades de construção, evitando a aplicação direta de sistemas de suporte convencionais.
