Guia de Garagens Fotovoltaicas: Dos Princípios à Seleção, Entenda o Benefício Verde de "Estacionamento + Geração de Energia" em um Único Artigo

Resposta rápida:

O que é uma garagem fotovoltaica? É uma estrutura que combina módulos fotovoltaicos com o telhado de uma garagem coberta, gerando eletricidade a partir da energia solar e, ao mesmo tempo, proporcionando sombra e proteção contra a chuva, alcançando o "uso duplo de um mesmo local".

Quanta eletricidade pode gerar? Tomando como exemplo uma garagem fotovoltaica de liga de alumínio, cada vaga de estacionamento pode gerar de 3500 a 4500 kWh de eletricidade por ano (dependendo das condições de insolação). A eletricidade gerada pode ser usada diretamente para iluminação, carregamento de dispositivos ou injetada na rede elétrica.

O investimento vale a pena? O período de retorno estático para uma garagem fotovoltaica pura é de aproximadamente 8 a 10 anos, com uma taxa interna de retorno (TIR) ​​de cerca de 5% a 8%. Se combinada com armazenamento de energia e pontos de recarga, o período de retorno pode ser reduzido para 3 a 7 anos, e a TIR pode aumentar para 8% a 15%. Algumas soluções mostram que a receita média anual de energia verde por vaga de estacionamento ultrapassa 4.000 yuans, com um período de retorno do investimento de apenas 2,8 anos.

Onde é adequado para instalação? É aplicável a parques industriais, complexos comerciais, escolas, hospitais, estacionamentos públicos, comunidades, áreas de serviço de rodovias, etc.

Resumo: Cinco pontos essenciais para estacionamentos com sistema fotovoltaico

▪ Dupla utilização em um só lugar: Não ocupa terreno adicional, gera eletricidade acima da vaga de estacionamento existente e proporciona sombra e refrigeração simultaneamente. A temperatura sob a cobertura pode ser reduzida em 3 a 5 °C.

▪ A estrutura é requintada: De acordo com o número de colunas, divide-se em coluna simples e coluna dupla. A coluna simples economiza espaço e é fácil de instalar; a coluna dupla oferece maior resistência ao vento, economiza aço e possui uma estrutura mais estável.

▪ Os materiais determinam a vida útil: Os suportes de liga de alumínio são resistentes à corrosão, não necessitam de manutenção e são adequados para áreas costeiras e com alta umidade; os suportes de aço carbono possuem alta capacidade de carga e custos controláveis, sendo adequados para grandes vãos.

▪ A integração de luz, armazenamento e carregamento é uma tendência: Após a integração da geração de energia fotovoltaica, sistemas de armazenamento de energia e pontos de recarga, é possível alcançar o autoconsumo de energia, o armazenamento do excedente de eletricidade e a arbitragem de pico e vale, e a economia é significativamente melhor do que as soluções puramente fotovoltaicas.

▪ A seleção depende do cenário: As condições do local, o ambiente climático, o tamanho do veículo e a demanda de eletricidade determinam conjuntamente a forma estrutural e a seleção de materiais da garagem. Não é recomendável basear as decisões apenas no custo inicial.

I. Composição e princípio de funcionamento de garagens fotovoltaicas

Um sistema completo de cobertura fotovoltaica para carros consiste em conjuntos de módulos fotovoltaicos, um sistema de suporte, um inversor, um sistema de distribuição de energia, um sistema de iluminação e controle, e um sistema de proteção contra raios e aterramento. A atualização para uma solução integrada de armazenamento e carregamento de energia fotovoltaica requer a adição de um sistema de armazenamento de energia e equipamentos para pontos de carregamento.

O fluxo de trabalho pode ser compreendido de forma simples da seguinte maneira: Módulos fotovoltaicos no telhado da garagem convertem a luz solar em corrente contínua (CC) → A CC é coletada por uma caixa de junção e transmitida ao inversor → O inversor converte a CC em corrente alternada (CA) → A CA alimenta a iluminação da garagem e os pontos de carregamento, com o excedente de energia sendo injetado na rede elétrica.

A principal característica das garagens fotovoltaicas é que os módulos fotovoltaicos substituem diretamente o telhado tradicional da garagem. Portanto, eles funcionam tanto como equipamentos de geração de energia quanto como componentes estruturais da garagem, tornando-a uma das formas mais simples e amplamente utilizadas de fotovoltaica integrada à construção (BIPV).

II. Conteúdo Principal: Análise Detalhada de Dois Sistemas de Suporte Convencionais

O sistema de suporte de uma cobertura fotovoltaica para carros determina sua forma estrutural, vida útil e cenários de aplicação. Atualmente, as principais soluções de suporte disponíveis no mercado se dividem em duas categorias principais: suportes de liga de alumínio e suportes de aço carbono.

Sistema de suporte para garagem fotovoltaica em liga de alumínio 2.1

O sistema de suporte em liga de alumínio utiliza AL6005-T5 como material principal, com tratamento de superfície anodizado. Suas principais vantagens são:

Excelente resistência à corrosão: A liga de alumínio possui resistência inerente à oxidação, e a anodização aprimora ainda mais seu desempenho anticorrosivo. Ela é resistente à ferrugem mesmo em ambientes costeiros com alta concentração de maresia, chuva ácida e sal de degelo. Não há necessidade de remoção de ferrugem ou repintura durante toda a sua vida útil, resultando em custos de manutenção extremamente baixos.

Leve e de alta resistência: Pesando aproximadamente 60% do peso das estruturas de aço, pode suportar velocidades de vento de até 60 m/s e cargas de neve de 1,4 kN/m², reduzindo os requisitos de carga da fundação.

Modular e de montagem rápida: O design modular permite uma montagem rápida no local, possibilitando a expansão flexível das vagas de estacionamento ou do número de painéis fotovoltaicos posteriormente.

Impermeabilização e resfriamento: Equipado com canais de drenagem estruturais para impermeabilização física; os painéis fotovoltaicos bloqueiam a luz solar, reduzindo a temperatura sob a cobertura em 3 a 5 °C.

Parâmetros principais (tomando como exemplo os produtos SolarFirst): O material é liga de alumínio anodizado AL6005-T5, com fixadores correspondentes em aço inoxidável SUS304; carga máxima de vento de 60 m/s, carga de neve de 1,4 kN/m² e garantia de 10 anos.

Para obter detalhes sobre o produto, consulte:Sistema de montagem de alumínio para garagem solar

Sistema de suporte para garagem em balanço de aço carbono 2.2

O sistema de suporte em aço carbono utiliza aço carbono galvanizado a quente como material principal, obtendo proteção contra corrosão através do processo de galvanização a quente. Suas vantagens incluem:

Maior capacidade de carga: O aço possui maior resistência e rigidez do que as ligas de alumínio, tornando-o adequado para projetos com grandes vãos, cargas pesadas ou que exigem longos trechos em balanço.

Custo relativamente controlável: Em projetos de grande escala, o custo inicial do material para suportes de aço carbono é normalmente menor do que o de soluções em liga de alumínio.

Adequado para climas extremos: Após a galvanização a quente adequada, os suportes de aço carbono apresentam desempenho estável em condições climáticas adversas, como frio extremo e ventos fortes.

Os suportes de aço carbono exigem maior atenção à proteção contra corrosão das conexões dos parafusos e das bordas de corte, pois essas áreas são pontos fracos onde a corrosão se concentra. Verificar regularmente o aperto dos parafusos e a integridade do revestimento anticorrosivo é um aspecto fundamental da operação e manutenção.

Detalhes do produto podem ser encontrados em:Sistema de montagem de garagem em aço com estrutura cantilever

2.3 Classificação e Seleção de Formas Estruturais

Além das diferenças de materiais, as coberturas fotovoltaicas para carros podem ser classificadas em diversas dimensões com base em suas formas estruturais:

De acordo com o número de colunas: as garagens com uma única coluna economizam espaço, oferecem estacionamento conveniente e são fáceis de instalar; as garagens com duas colunas são mais estáveis, têm maior resistência ao vento e utilizam menos aço por unidade de área.

De acordo com o formato da inclinação: as estruturas de inclinação simples são adequadas para orientação norte-sul, possuem estrutura simples e são fáceis de instalar; as estruturas de inclinação dupla têm drenagem centralizada, são adequadas para orientação leste-oeste e oferecem uma drenagem mais conveniente em dias de chuva.

Considerando a relação entre os sistemas fotovoltaicos e a estrutura: as estruturas adicionais são adequadas para modernizar garagens existentes, instalando módulos fotovoltaicos no telhado já instalado; as estruturas modulares utilizam os módulos fotovoltaicos diretamente como componentes estruturais da garagem, sendo mais simples e esteticamente agradáveis, porém com maior complexidade de projeto.

III. Tabela de comparação

3.1 Sistema de suporte em liga de alumínio versus aço carbono

3.2 Comparação de diferentes opções de configuração de funções

IV. Estudos de Caso e Cálculos de Benefícios

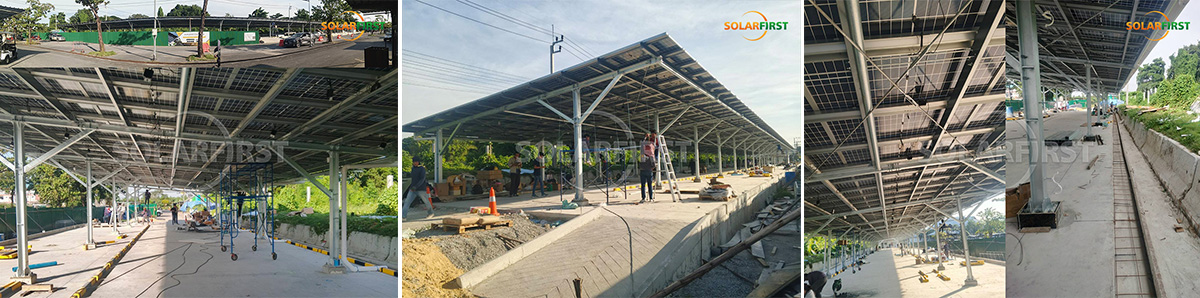

Estudo de Caso 1: Projeto de Carport Impermeabilizado em Aço Carbono de 300 kWp em Sudbury. Localizado em Sudbury, este projeto envolveu uma capacidade instalada de 300 kWp. O carport foi construído em aço carbono impermeável e a construção foi concluída em março de 2022. Este projeto demonstra que os carports impermeáveis ​​em aço carbono possuem excelente capacidade de carga estrutural e vantagens de custo em projetos de médio a grande porte. O design impermeável protege os veículos e os equipamentos elétricos abaixo, tornando-o adequado para cenários sensíveis ao investimento inicial e que exigem grandes vãos.

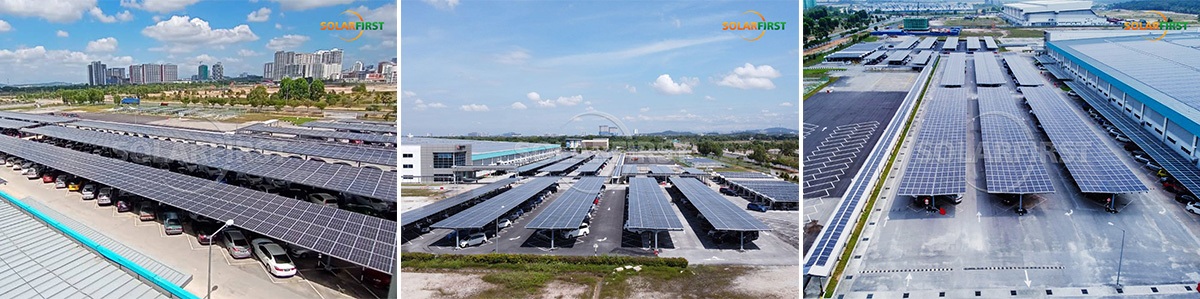

Estudo de Caso 2: Projeto de estacionamento BIPV de 1,6 MWp na Malásia. Localizado na área da fábrica da Q-cell, na Malásia, este projeto envolveu uma capacidade instalada de 1,6 MWp. O produto utilizado foi um estacionamento à prova d'água em balanço com sistema BIPV, cuja construção foi concluída em 2019. Como um projeto de estacionamento fotovoltaico de nível megawatt, demonstra que os estacionamentos BIPV podem atender às necessidades de autoconsumo em larga escala de parques industriais. A estrutura em balanço reduz a área ocupada por colunas, melhorando a eficiência do estacionamento e do tráfego dentro da área da fábrica.

(Projeto de estacionamento BIPV de 1,6 MWp na Malásia)

Estudo de Caso 3: Projeto de estacionamento coberto à prova d'água em aço carbono de 296 kWp na Tailândia. O primeiro projeto, localizado em Bangkok, Tailândia, tem uma capacidade total de 295,925 kWp e utiliza estacionamentos cobertos à prova d'água em aço carbono. Bangkok possui um clima quente e úmido, com chuvas intensas durante a estação chuvosa, o que exige altos padrões de resistência à corrosão e drenagem nos estacionamentos cobertos. Este projeto demonstra que a estrutura de aço carbono, tratada com galvanização a quente padronizada e com design à prova d'água, é adequada para o clima quente e úmido do Sudeste Asiático, tornando-a ideal para parques comerciais, estacionamentos de fábricas ou áreas de estacionamento público.

(Projeto de estacionamento impermeável em aço carbono de 296 kWp na Tailândia)

Estudo de Caso 4: Projeto de estacionamento solar de 640 kWp no Japão. Este projeto tem uma capacidade instalada de 640 kWp (6,4 kW × 100), utilizando estruturas de alumínio para estacionamento, e foi concluído em 2018. O projeto consiste em 100 vagas de estacionamento, com aproximadamente 6,4 kW por vaga, representando uma solução padronizada e modular de estacionamento solar. As estruturas de alumínio para estacionamento são leves, resistentes à corrosão e não requerem manutenção, tornando-as adequadas para mercados com alta umidade e ambientes costeiros.

Estes estudos de caso demonstram que as coberturas fotovoltaicas para estacionamento foram implementadas com sucesso em diversos climas e mercados: as coberturas de liga de alumínio são preferidas em áreas costeiras e com alta umidade, enquanto as coberturas impermeáveis ​​de aço carbono são adequadas para projetos de grande vão e com custos controlados. As coberturas impermeáveis ​​com sistema fotovoltaico integrado em edifícios (BIPV) ou em balanço são adequadas para projetos de grande escala em parques industriais. Ao selecionar uma cobertura para estacionamento, o clima, a estrutura, a resistência à corrosão, a drenagem, a operação e a manutenção, bem como os benefícios a longo prazo, devem ser considerados de forma abrangente. A estrutura principal de uma cobertura fotovoltaica para estacionamento normalmente tem uma vida útil de até 25 anos, proporcionando um retorno a longo prazo sobre um investimento único.

V. Perguntas Frequentes: Perguntas Mais Frequentes

P1: Quanto mais caro é um abrigo para carros fotovoltaico em comparação com um abrigo para carros convencional?

O custo de construção de uma garagem fotovoltaica é aproximadamente 300 a 400 yuans por metro quadrado superior ao de uma garagem convencional com estrutura de membrana. No entanto, esse custo adicional pode ser recuperado em poucos anos por meio da receita gerada pela eletricidade.

Q2: Como escolher entre suportes de coluna única e de coluna dupla?

Se o local for compacto e o estacionamento for uma prioridade, uma solução com coluna única é preferível. Se a área tiver cargas de vento elevadas ou exigir um vão maior, os suportes de coluna dupla oferecem vantagens em termos de estabilidade estrutural e consumo de aço por unidade de área.

P3: Como escolher entre suportes de liga de alumínio e suportes de aço carbono?

Em áreas costeiras, regiões com alta umidade ou propensas à chuva ácida, recomenda-se o uso de suportes de liga de alumínio, pois sua baixa necessidade de manutenção reduz significativamente os custos de operação e manutenção a longo prazo. Já em áreas secas do interior, com orçamentos limitados, os suportes de aço carbono galvanizado a quente representam uma opção econômica e prática.

Q4: Quais são os procedimentos de aprovação necessários para uma garagem fotovoltaica?

Embora as estruturas fotovoltaicas para estacionamento estejam localizadas dentro da área designada para construção, elas correm o risco de serem consideradas construções ilegais caso não possuam as licenças de construção necessárias, o que pode resultar na não indenização em caso de demolição. Recomenda-se obter as licenças necessárias junto ao departamento de planejamento local antes do início da construção.

Q5: A manutenção diária é complexa?

O sistema de suporte de coberturas de alumínio para carros praticamente não requer manutenção. Os módulos fotovoltaicos devem ser limpos pelo menos trimestralmente, com maior frequência em áreas muito poluídas ou com ventos fortes. Também devem ser realizadas verificações regulares no aperto dos parafusos, no sistema de aterramento (resistência de aterramento ≤4Ω) e na condição do revestimento anticorrosivo.

Q6: A eletricidade gerada pela cobertura fotovoltaica pode carregar diretamente veículos elétricos?

Sim. A energia CC gerada pelos módulos fotovoltaicos é convertida em energia CA por um inversor e pode ser fornecida diretamente às estações de carregamento CA. Se um sistema de armazenamento de energia for configurado, um circuito fechado completo de "geração de energia fotovoltaica → armazenamento de energia → descarga da estação de carregamento" pode ser alcançado, liberando a energia armazenada durante os períodos de pico de preço da eletricidade para obter arbitragem entre os preços de pico e descida.

Q7: O sombreamento afetará a geração de energia?

Sim, irá. As sombras projetadas por edifícios, árvores ou outras garagens ao redor devem ser levadas em consideração. Ao se deparar com sombreamento, considere ajustar a localização da garagem para evitar obstáculos ou usar otimizadores ou microinversores para reduzir o impacto do sombreamento localizado na geração de energia geral.

O valor das coberturas fotovoltaicas para estacionamento reside não apenas nas funções combinadas de "estacionamento + geração de energia", mas também na transformação de espaços ociosos em um ativo de energia verde sustentável e gerador de receita. A escolha da forma estrutural e dos materiais de suporte adequados é um passo crucial para garantir um retorno estável e de longo prazo desse investimento.
